Замена клапана продувки адсорбера на Калине

Если проверка показала, что неисправен Evap-Solenoid, деталь необходимо заменить (каталожный номер – 11181164200). Ремонтировать устройство не имеет никакого смысла:

  • цена клапана находится в пределах 400-800 рублей;
  • купить устройство можно практически в любом магазине, торгующем запчастями ВАЗ;
  • меняется КПА очень легко и просто.

Но прежде чем производить замену, не лишним будет проверить цепь управления, достаточно часто клапан не работает из-за обрыва проводов, идущих к нему. Для выполнения работ не потребуется ни ямы, ни подъемника, а сама процедура займет не более одного-двух часов, даже если операцию производит неопытный работник без слесарных навыков.

Меняем клапан следующим образом:

  • выключаем зажигание, поднимаем капот;
  • находим Evap-Solenoid, он расположен чуть ниже воздуховода, на корпусе воздушного фильтра (на рисунке ниже показан стрелкой):
  • на всякий случай скидываем минусовую клемму с аккумулятора;
  • отводим в сторону язычок штекера, отсоединяем провода;
  • чтобы не мешался датчик расхода воздуха, крестовой отверткой ослабляем хомут крепление воздуховода, отводим патрубок в сторону. Для удобства ДМРВ можно снять;
  • теперь доступ к клапану свободен, осталось только его аккуратно потянуть вверх, чтобы вытащить из пазов;
  • но это еще не все – так как трубка на самом клапане сидит герметично, это соединение пока не трогаем, необходимо освободить другой конец шланга, для этого снимаем фиксатор-защелку, выдергиваем патрубок из соединения;
  • клапан вместе с трубкой демонтируем, на этом разборка практически закончена.

Замену клапана продувки можно было бы считать совсем простым занятием, если бы не одно «но» – снять пластиковую трубку с КПА, не повредив, очень непросто, а в комплекте с новым клапаном она не идет. Здесь есть два варианта:

попытаться осторожно нагреть соединение феном и сдернуть патрубок;
разрезать трубку в соединениях, а взамен ее купить обыкновенный топливный шланг диаметром 8 мм и два хомута.

Отмерив нужную длину шланга, обрезаем его, соединяем с клапаном и разъемом, получаем примерно такую конструкцию, как на рисунке ниже.

Устанавливаем все на места, запускаем двигатель, испытываем машину на ходу.

Как работает система – принцип работы

Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе. Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства

Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.

Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).

Однако другая часть испарения, минует гравитационный клапан, проходят в адсорбер, где они собственно накапливаются

Накопление происходит при незапущенном двигателе! ЭТО ВАЖНО

После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.

Система очень простая, если понимать, как она работает.

Как проверять клапан адсорбера, снятый с авто

Нужно взять подходящий по объему медицинский шприц, просто вытащить на 2-3 см поршень и подсоединить к отводящему штуцеру. Если надавить на поршень, он пойдет с трудом, что говорит о наличии в клапане давления. Теперь к электрической части КПА подсоедините аккумулятор и снова нажмите на поршень: сопротивление должно исчезнуть. Если этого не происходит, придется покупать новый клапан.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Многих владельцев автомобилей может интересовать вопрос о том, как проверить адсорбер и клапан его продувки когда диагностика показала его неисправность (выскочила ошибка абсорбера). Сделать подобную диагностику вполне можно в гаражных условиях, правда, для этого необходимо будет демонтировать или полностью адсорбер или только его клапан. А чтобы провести такую проверку понадобятся слесарные инструменты, многофункциональный мультиметр (для замера значения изоляции и «прозвонки» проводов), насос, а также источник питания 12 В (или аналогичный аккумулятор).

Какое должно быть давление в топливной рампе Лады Калины ?

Итак, купив топливный манометр, который, кстати говоря, обошелся мне аж в 1500 рублей, решил замерить давление, которое в результате составляло в районе 3,4-3,5 кг/см². Из полученных данных можно сделать вывод, что этого было недостаточно для нормальной работы двигателя.

Более того, при увеличении оборотов до определенных значений, давление в рампе падало до 3 кг/см², чего также не должно происходить в исправной топливной системе.

Нормальным считается давление в системе от 3,8 до 4 кг/см². Конечно, если вы любитель «пенсионерского» стиля вождения до 2000 об/мин, то разницы в потере мощности может быть и не почувствуете. Но при увеличении числа оборотов хотя бы до 3000, сразу чувствуется провал, да и на обгонах приходится туго с такой «тупой» ездой.

2 Диагностика клапанов адсорбера и возможность самостоятельного ремонта

Если на вашем автомобиле неисправен клапан адсорбера, это может привести к самым разным последствиям для топливной системы и двигателя. Во-первых, из-за недостаточного и некачественного проветривания системы может пострадать бензонасос, а во-вторых, постепенное накопление топлива в коллекторе может привести к провалам при работе двигателя. Если ваша Лада Калина «задыхается» на холостых оборотах или существенно теряет в тяге, в этом может быть повинен как раз датчик адсорбера. Чтобы определить, исправен ли адсорбирующий механизм на модели Лада Калина, необходимо открыть бензобак после остановки автомобиля и прислушаться. Если из области бензобака доносится характерное «шипение», это первый признак неисправности клапана вентиляции в адсорбере.

Кроме того, о неисправности может свидетельствовать запах бензина в салоне. В таком случае адсорбер подлежит немедленной замене, чтобы избежать более серьезных последствий для двигателя. Конечно, запах бензина в салоне может быть вызван иными причинами, но если все другие элементы топливной системы исправны, значит, проблема в клапане продувки, который можно заменить своими руками.

Последовательность действий при замене клапана продувки адсорбера своими руками

  1. Помещаем машину в периметр ремонтной зоны, устанавливаем противооткатные башмаки, активируем стояночный тормоз.
  2. Открываем капот, мотор стынет до безопасной температуры, чтобы не повредить кожный покров.
  3. В левой верхней части моторного отсека установлен клапан адсорбера. Аккуратно поддеваем отверткой колодку с проводами, снимаем контакты.

Снимаем контакты

  1. Отвинчиваем винт, извлекаем датчик со штатного места
  2. Проводим дефектовку узла, проверяем целостность контура, отсутствие деформации, повреждений.
  3. Устанавливаем новый клапан, собираем конструкцию в обратной последовательности.

Замена датчика адсорбера Лады Гранты окончена.

Замена датчика адсорбера

Ошибка Р0441

Собственники Lada Kalina нередко отмечают, что в процессе эксплуатации авто появляется ошибка P0441, сигнализирующая о некорректной работе система продувки бензиновых паров (расход воздуха отличается от нормы). Причиной возникновения такой неисправности может быть:

  • неработающий клапан адсорбера;
  • засорение воздушной магистрали от КПА до воздушного фильтра;
  • подсос воздуха через соединительные патрубки.

Что сразу следует не рассматривать, так это магистраль от бензобака до адсорбера, здесь поломка никак не влияет на показания компьютера или диагностического сканера. Все-таки чаще всего из строя выходит Evap-Solenoid, это является характерной «болезнью» на Калине.

Если EVAP-клапан перестанет нормально функционировать, вовсе не обязательно, что мотор потеряет мощность, выйдет из строя бензонасос и так далее. В основном из-за неполадок КПА увеличивается токсичность выхлопа, периодически загорается Check Engine на приборной доске. Находятся автовладельцы, которые не обращают внимания на сигнальную лампу диагностики, продолжая эксплуатировать автомобиль, при этом больших неудобств не испытывают. И чаще всего в подобном случае расход бензина не превышает нормы, двигатель запускается нормально, и никаких серьезных неполадок в топливной системе не возникает.

По требованиям новых экологических стандартов, ограничивающих содержание вредных веществ в выхлопных газах, транспортные средства должны быть оснащены системой EVAP. Это оборудование препятствует попаданию вредных топливных испарений в атмосферу. Основную функцию в системе улавливания топливных паров выполняет адсорбер

Некоторые недооценивают важность этого элемента в работе автомобиля. Однако, неисправность этого, на первый взгляд, второстепенного узла может привести к повреждению бензонасоса и отразиться на работе всего двигателя

Поэтому, специалисты рекомендуют проверять клапан адсорбера при появлении признаков неисправности мотора.

На Калине стучит клапан адсорбера

Многие собственники автомобилей Lada Kalina сталкиваются с проблемой – во время работы двигателя из-под капота слышится непонятный цокот, при выявлении причины возникновения шума выясняется, что звук раздается из клапана продувки. Хотя на работу автомобиля стук никак не сказывается, некоторых автовладельцев он раздражает, и собственники авто хотят от него избавиться. «Побороть» неприятный цокот можно, необходимо только произвести следующие действия:

  • снять клапан и внимательно его осмотреть;
  • сбоку найти регулировочный винт, он будет сверху залит эпоксидной смолой;
  • отковырнуть эпоксидку, завернуть винт на половину или три четверти оборота;
  • установить клапан на место, проверить изменения в работе ДВС.

Больше закручивать винт нельзя, в этом случае КПА перестанет открываться, а лампа диагностика двигателя на панели приборов зафиксирует ошибку. Также стоит отметить, что некоторые водители путают цокот электромагнитного клапана с детонацией, но в принципе, звуки различить можно. Просто следует учесть, что детонация возникает под нагрузкой, например, при движении груженого автомобиля в гору, еще в этом случае говорят «звенят пальцы».

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

  • двигатель работает неравномерно;
  • на холостом ходу останавливается работа мотора;
  • внезапно повышается или понижается частота вращения коленвала;
  • плохо работает система охлаждения;
  • мотор ощутимо теряет мощность;
  • при нажатии на педаль газа частично или полностью отсутствует отклик;
  • двигатель будто захлебываться;
  • слабое ускорение машины при переключении передач;
  • автотранспорт начинает часто двигаться рывками;
  • происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Проверка клапана продувки адсорбера

1. Отсоединяем колодку с проводами и визуально проверяем состояние контактов. При обнаружении на них окислов обрабатываем выводы средством для очистки и защиты электрических контактов.

2. Снимаем клапан адсорбера. Измеряем мультиметром сопротивление обмотки клапана, которое должно быть в пределах 20-30 Ом. Клапан адсорбера следует заменить, если обнаружено короткое замыкание или обрыв в обмотке клапана.

3. Во избежание короткого замыкания один вывод клапана следует изолировать полихлорвиниловой трубкой. Подаем на выводы клапана 12 В от аккумулятора. В этот момент выводы клапана должны открыться с характерным щелчком. Повторяем проверку, создавая разряжение в клапане резиновой грушей.

Составные части

По сути это большая пластиковая банка, внутри находится активированный уголь, ведь именно этот состав прекрасно борется с парами бензина. Основные части можно описать так:

  • Сепаратор + клапан гравитации
  • Датчик давления
  • Фильтрующая часть (обычно из угля)
  • Соединительные трубки
  • Электромагнитный клапан

Как видите абсолютно ничего сложного. Сепаратор — служит для улавливания части бензина, после отправляет их обратно в бак. Клапан гравитации – практически никогда не используется, однако он нужен в экстренных ситуациях, например при авариях, он предотвращает переливы топлива из бака (например, когда автомобиль перевернулся).

Датчик давления, очень нужная вещь – он контролирует давление паров бензина внутри бака, при необходимости открывается и сбрасывает его, не давая конструкции повредиться.

Фильтрующая часть – как я писал сверху, большая банка, в который насыпан угольный порошок, в достаточно крупных гранулах. Делается это для того чтобы пары могли беспрепятственно проходить и конденсироваться.

Соединительные трубки – нужны для соединения всех основных частей, фильтров, датчиков и клапанов, думаю это понятно.

Электромагнитный клапан – служит для переключения режимов улавливания паров бензина, про него мы поговорим подробнее чуть ниже.

1.10. Стартер

В данной системе управления двигателем питание на обмотку втягивающего реле стартера поступает через контакты дополнительного реле (рис. 1.10-01).

Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.

После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 об/мин контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.

После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен “правильный” пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 об/мин. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Источник

Чем грозит?

Безусловно, можно и продолжать путешествовать по дорогам с подобной неисправностью. Машина станет ехать, но у нее по-прежнему будут плавать холостые. К тому же, если не устранить вовремя неисправности адсорбера, то на ближайшей заправочной станции при попытке залить бензин в бак крышка может буквально «выстрелить» от образующихся газов, которые вовремя не удаляются. Так что лучше всего будет поменять негожую деталь на новую.

К тому же, если бензобак плохо будет проветриваться, это может привести к возникновению разрежение

А как следствие – деформацию и повреждение такой важной запчасти, как бензонасос. А невентилируемый адсорбер может вызывать и во впускном коллекторе накопление топлива

А это уже может сказаться на стабильности работы всего движка.

Результат после замены бензонасоса

Итак, после замены бензонасоса сразу же был подключен манометр и при пуске двигателя можно было наблюдать уже отличные показатели в 4 кг/см², и при наборе оборотов практически до максимальных, давление не снижалось.

Здесь можно посмотреть информацию по замене топливного насоса, что и было сделано в данном случае. Что касается результата именно по работе мотора и его мощностных характеристик, то здесь также все отлично. Теперь машина едет очень резво, никаких провалов и замедлений при нажатии на педаль газа нет. Как было удивительно это не звучало, но расход топлива также нормализовался и на ХХ, и при движении.

Лада Калина Хэтчбек портвейн › Бортжурнал › Клапан продувки адсорбера

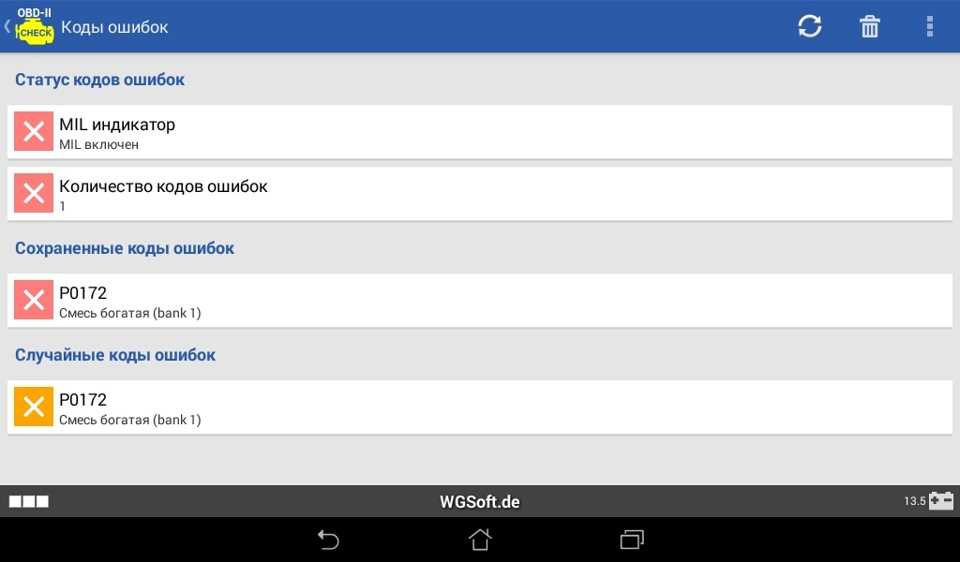

После продолжительной поездки моя калинка отказалась заводится и двигатель запустился только с нажатой педалью газа холостой пропал тронуться удалось только подгазовывая, проехав 30км холостые вернулись но очень не стабильные от 600 до 900об и сильные провалы как при трогании с места так и во время движения после очередной остановки и повторного запуска двигателя загорелся чек, приехав домой вставил в диагностическую колодку адаптер ELM 327 mini и на дисплее планшета вылезла ошибка Р0172

пока делал диагностику двигатель работал на холостых оборотах и вдруг под задним сиденьем что-то завыло ну тут я подумал что насосу трындец и среди мыслей в голове промелькнул звук пылесоса когда заткнеш шланг и крыльчатка начинает вращаться в разряжении без нагрузки, заглушил двигло бак начал трещать. Вышел из машины открутил крышку заправочной горловины бак сделал глубокий вдох и стало ясно что проблема в системе вентиляции а именно клапан адсорбера.

Принципы и особенности работы адсорбераЧтобы контролировать количество поступаемых в камеру сгорания паров топлива, на каждую модель автомобиля с двигателем инжекторного типа устанавливается специальный продувочный клапан – как правило, в районе бензобака. В целом, адсорбер – это система, состоящая из нескольких клапанов, каждый из которых отвечает за определенные параметры. Так, клапан гравитации предотвращает перелив топлива в аварийных ситуациях, а датчик давления, соответственно, регулирует давление в бензобаке. Кроме того, в состав адсорбера входит угольный фильтр, электромагнитный датчик и специальные соединительные трубки для целостности системы.Что касается адсорбера на модель Лада Калина, то при неисправности этого механизма у автомобиля повышается расход топлива и существенно понижается уровень мощности. Однако в последнее время специалисты расходятся во мнении относительно того, как именно неисправность адсорбера влияет на поведение двигателя и автомобиля. В любом случае, адсорбер – это важная составляющая топливной системы, компоненты которого подлежат ремонту и замене в случае обнаружения неисправностей в работе. ВЗЯТО ОТ СЮДА yandex.ru/clck/jsredir?fr…0649&mc=4.056564762130954

Снял клапан для проверки (нам известно что на заглушеном двигателе и отсутствии тока он должен быть закрыт) надел шланчик на вход чтоб дуть в него, с выпрямителя подал на него 12в кратковременным касанием контакта + клапан открылся с третьей попытки и остался в открытом состоянии несмотря на отсутствие тока на контактах и на отрез отказался закрываться пока я пару раз не ударил по нему рукояткой отвертки он закрылся я опять подал напряжение клапан открылся и снова завис в открытом положении всё ясно ему трындец.Поехал в магазин за новым цена в разных магазинах от 340 до 450р взял за 380руб клапан за 40р топливный шланг с классики и пару хомутов (на заводском клапане адсорбера пластиковая трубка которая отказалась сниматься даже после нагревания строительным феном).

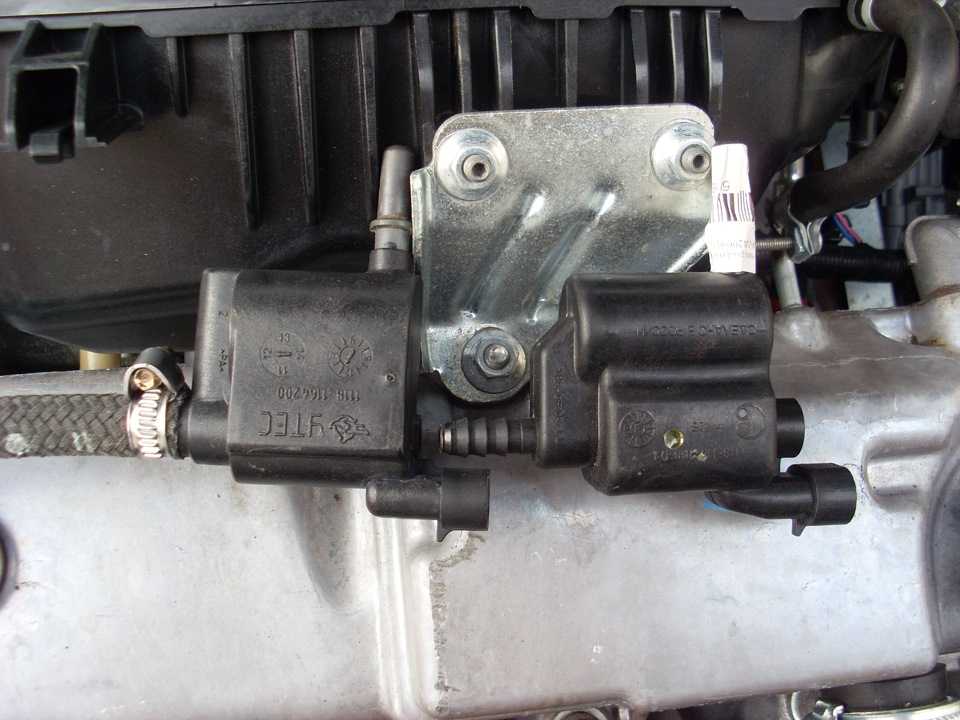

слева старый справа новый маркировка не совпадает на старом 1164200 на новом 1164200-01

После замены холостой стоит на месте не скачет во время движения нет никаких провалов проехав 30км остановился открыл крышку бензобака ничего не шипит всё как и было!

В устройстве современного авто есть множество различных частей, о существовании которых среднестатистический автолюбитель даже не догадывается. Адсорбер, клапан адсорбера, неисправности которого могут значительно подкосить работу машины, является тому примером.

Дополнительные возможности

Конечно, изначально, созданный для создания экологически чистой работы двигателя, адсорбер Лада Гранта, цена на который является несущественной, был недооценен. Производители всяческими хитростями старались обходить эту новомодную тенденцию, однако закон обязал всех производителей авто, которые не подчинились этому нововведению, выплачивать большие штрафы.

Хотя Автоваз никогда не отличался большим экспортом, однако он был вынужден принять меры по установке адсорбер, так как небольшой, но все же рынок сбыта, у него есть. Сегодня на Лада Гранта адсорбер устанавливается в обязательном порядке, так как мировые исследование выявили следующие возможности этого компонента:

– снижение потребления бензина

Подобный результат достигается, так как клапан адсорбера позволяет сгонять газы обратно в бензобак, откуда они поступают в двигатель, который в прогретом состоянии способен их переработать. Если нет этого устройства, или не работает сам клапан адсорбера, Гранта теряет топливо, что существенно увеличивает расход.

– нормализация работы выпускной системы

Благодаря фильтрации, пропадает вероятность преждевременного износа системы и её компонентов.

1.9. Каталитический нейтрализатор

Для выполнения норм Евро-II на содержание вредных веществ в отработавших газах необходимо применение каталитического нейтрализатора в системе выпуска.

Применение каталитического нейтрализатора дает значительное снижение выбросов углеводородов, окиси углерода и окислов азота с отработавшими газами при условии точного управления процессом сгорания в двигателе.

Для ускорения процесса преобразования углеводородов, окиси углерода и окислов азота в нетоксичные соединения нейтрализатор имеет окислительный и восстановительный катализаторы.

Окислительным катализатором является платина. Она способствует окислению углеводородов и окиси углерода, содержащихся в отработавших газах, в водяной пар и двуокись углерода.

Восстановительным катализатором является родий. Он ускоряет химическую реакцию восстановления окислов азота в безвредный азот, являющийся одной из составляющих воздуха.

Для нейтрализации углеводородов и окиси углерода требуется кислород. Одновременно происходит восстановление окислов азота. Поэтому для эффективной работы нейтрализатора необходимо точное поддержание баланса подаваемой в двигатель топливовоздушной смеси.

Повышенное остаточное содержание кислорода в отработавших газах (при сгорании бедных смесей) затрудняет восстановление окислов азота. Пониженное содержание кислорода в отработавших газах (при сгорании богатых смесей) затрудняет окисление окиси углерода и углеводородов. Только точный баланс топливовоздушной смеси обеспечивает эффективную нейтрализацию всех трех токсичных компонентов.

Наиболее полное сгорание топливовоздушной смеси и максимально эффективная нейтрализация вышеупомянутых токсичных компонентов отработавших газов обеспечиваются при отношении воздуха к топливу 14,5. 14,6:1, т.е. 14,5. 14,6 кг воздуха на 1 кг топлива.

При эксплуатации неисправного двигателя нейтрализатор может выйти из строя из-за тепловых напряжений (выше 970 °С), которым он подвергается при окислении избыточных количеств углеводородов. При тепловых напряжениях керамические блоки нейтрализатора могут разрушиться (закупориться), вызвав повышение противодавления.

3 Ремонт электромагнитного клапана – как снять своими руками?

На различных моделях автомобилей система EVAP работает по единому принципу, который был описан ранее в статье, однако крепления клапанов и шлангов различаются. Чтобы диагностировать неисправность или заменить электронный клапан, его необходимо снять. Для этого нужен набор ключей и отверток и следование инструкции. На большинстве отечественных автомобилей (Лада Калина, Лада Приора, Гранта) и иномарках отечественного производства (Solaris, некоторые модели Skoda) устанавливается система похожего типа, с креплением патрубков на пластиковые фиксаторы. Для снятия непосредственно клапана продувки, например в случае, если диагностика показала какую-либо электронную ошибку по блоку ЭБУ, необходимо отключить минусовую клемму от аккумулятора. Далее следует отщелкнуть по два фиксатора от трубок соединения и отсоединить колодку жгута с проводами. Теперь снимите входящий и выходящие шланги и при помощи ключа на 13 (или иной размерности, в зависимости от конкретной модели авто) выверните два болта от кронштейна крепления к трубе от коллектора.

Сам клапан снимается в сборе с кронштейном крепления, и в том случае, если его необходимо заменить, рекомендуется обратить внимание на серийный номер и маркировку детали, чтобы новая соответствовала оригиналу. Проверить его работоспособность своими руками можно с помощью простого шприца (10 мл) и шланга-переходника, которым может служить штатная трубка подвода воздуха

Один конец соединяется со шприцом, другой – с входным штуцером на клапане. Теперь вытяните шприц на максимум и немного подождите. Понять, создается ли внутри разряжение, можно по стремлению шприца вернуться в исходное положение. Если этого не происходит, скорее всего, клапан не работает. После этого подсоедините к специальным отверстиям клапана провод от сети с постоянным напряжением 12В, он должен закрыться. Если и этого не происходит, значит, он полностью неисправен, и необходима замена или установка заглушек на впускные шланги.

Любой двигатель внутреннего сгорания — это источник выбросов вредных веществ в окружающую среду. Придумываются новые и совершенствуются старые методы уменьшения вредных выбросов. Класс экологичности сегодня — это репутация автопроизводителя. Например, для того, чтобы соответствовать классу по экологичности двигателей Евро 3, в конструкции автомобиля должно быть установлено улавливающее устройство, которое обеспечит меньший выброс СО2.
