Условные обозначение сложных элементов на автомобильных схемах — примеры схем

Теперь рассмотрим, как на электрической схеме обозначены более сложные и не стандартные элементы, такие как: стартер, катушка зажигания и другие и приведем несколько примеров схем, на которых они изображены. В различных схемах изображение таких элементов может меняться, но элементы всегда подписаны и интуитивно понятно нарисованы, по-этому, ниже будут приведены только некоторые из них, иначе эта статья растянется надолго.

  1. Аккумуляторная батарея (АКБ)
  2. Замок зажинагия
  3. Комбинация приборов
  4. Выключатель
  5. Стартер
  6. Генератор

Если вы помните школьный курс физики, то найдете на схеме, представленной выше, уже знакомые обозначения, например: электромотор, диод, ключ, элемент питания, лампа накаливания. Эти, знакомые почти каждому, условные обозначения помогают понять смысл и назначение приборов в бортсети автомобиля, преобразующих электроэнергию.

  1. Катушка зажигания
  2. Электронный блок управления двигателем (ЭБУ)
  3. Датчик положения коленчатого вала

На этой схеме уже появляется такой более сложный элемент схемы как — блок управления или контроллер. Каждый элемент сети автомобиля, имеющий микросхемы или транзисторные ключи в своем составе, помечается значком с изображением транзистора

Обращаю ваше внимание на то, что в данном примере выше, изображены далеко не все выводы ЭБУ — только те, которые нужны именно на этой схеме. На схемах ниже вы так же встретите изображение ЭБУ

  1. Блок управления двигателем (ЭБУ)
  2. Октан-корректор
  3. Электромотор (в данном случае — бензонасос)
  4. Датчик концентрации кислорода

На этой схеме еще раз изображен ЭБУ, но уже с другими выводами, кстати, по нарисованным ключам на ЭБУ можно понять, какую функцию в данном случае выполняет контроллер: замыкает данные линии на землю, то есть запитывает элементы, подключенные к этим проводам и плюсовой клемме АКБ.

  1. Электромагнитный клапан рециркуляции отработавших газов
  2. Двухходовой клапан
  3. Гравитационный клапан
  4. Комбинация приборов
  5. Электронный блок управления двигателем
  6. Датчик скорости

На данном примере схемы мы встречаемся с изображением клапанов, прошу обратить внимание, что у двухходового клапана контакты пронумерованы, в отличие от остальных. На изображении датчика скорости изображен транзистор, значит в элементе присутствует полупроводниковый элемент

  1. Переключатель наружного освещения
  2. Переключатель указателей поворота
  3. Переключатель корректора фар
  4. Корректор левой фары
  5. Левая фара автомобиля
  6. Корректор правой фары
  7. Правая фара автомобиля

На данной схеме изображены элементы управления освещением автомобиля. У таких сложных переключателей как замок зажигания или переключатель наружного освещения имеется набор контактов, между которыми в различных положениях переключателя коммутируется ток. На схеме прекрасно видно, в каком режиме переключателя какие контакты соединяются.

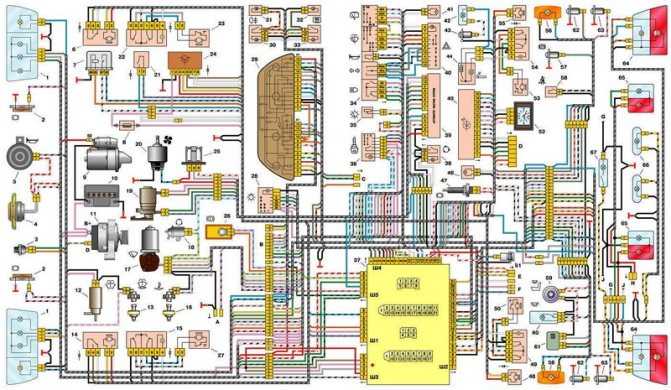

Электросхема иж ода 2126 030

Электросхема включения наружного освещения:

1 — лампы габаритного света в блок-фарах; 2 — монтажный блок; 3 — выключатель зажигания; 4 — выключатель наружного освещения; 5 — лампы габаритного света в задних фонарях; б — фонари освещения номерного знака; 7 — лампа сигнализации включения габаритного света.

Эл.схема включения фар

1 — лампы ближнего/дальнего света в блок-фарах; 2 — монтажный блок; 3 — реле включения дальнего света фар; 4 — реле включения ближнего света фар; 5 — выключатель зажигания; 6 — выключатель наружного освещения; 7 — переключатель света фар; 8 — контрольная лампа включения дальнего света фар.

Схема включения ламп стоп-сигнала и фонарей заднего хода

1 — монтажный блок; 2 — перемычка; 3 — выключатель фонарей заднего хода; 4 — выключатель стоп-сигналов; 5 — выключатель зажигания; 6 — лампы стоп-сигналов; 7 — лампы фонарей заднего хода.

Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» (кузовом и основными агрегатами автомобиля, которые выполняют роль второго провода). Бортовая сеть — постоянного тока с напряжением 12 В. При неработающем двигателе псе потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большая часть электрических цепей защищена плавкими предохранителями, установленными в монтажном блоке. Номинал предохранителя и защищаемую им цепь можно определить по таблицам (для монтажных блоков старого и нового образца). Электродвигатель моторедуктора очистителя ветрового стекла зашищен автоматическим биметаллическим предохранителем многоразового действия. Предохранители НЕ установлены в цепях зажигания, стартера, заряда аккумуляторной батареи. Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения и др.) подключаются через электромагнитные реле.

Схема электрооборудования автомобиля приведена в «Приложениях».

Перечень предохранителей ИЖ 2126 «Ода»

На автомобиле могут быть установлены блоки как старого, так и нового (с ножевидными предохранителями) образца. Блоки разных конструкций не взаимозаменяемы.

№ предохранителя (сила тока, А) Электрические цепи, защищаемые плавкими предохранителями

4(16) Обмотка реле вентилятора радиатора. Электроцепь переключатели и электродвигателя отолителя

5(3) Выключатель аварийной сигнализации (в режиме указателей поворотов), прерыватель указателей поворотов, переключатель указателей поворотов Сигнальная лампа указателей поворотов, контрольные лампы указателей поворотов Выключатель света заднего хода, лампы заднего хода Тахометр Вольтметр Указатель уровня топлива, датчик уровня топлива, контрольная лампа уровня топлива Указатель температурь! охлаждающей жидкости Датчик температуры Контрольна» лампа и датчик аварийного давления масла Лампа аварийного состояния тормозной системы Выключатель гидропривода тормозов Выключатель стояночного тормоза

Электрооборудование Иж Ода

Провода и предохранители

Электрооборудование автомобилей моделей ИЖ-2717–220 и Иж-27171–020

Возможные неисправности стартера, их причины и способы устранения

Система зажигания двигателя мод. 331

Электрооборудование автомобилей моделей ИЖ-2717–230 и ИЖ-27171–030

Возможные неисправности генератора Г-222 (372-3701), их причины и способы устранения

Система зажигания двигателя модели 2106

Электрооборудование автомобилей моделей иж-27171–020 и иж-27171–030

Система управления экономайзером принудительного холостого хода (ЭПХХ)

Возможные неисправности блока управления ЭПХХ, их причины и способы устранения

Возможные неисправности системы ЭПХХ, их причины и способы устранения

Возможные неисправности микропереключателя, их причины и способы устранения

Возможные неисправности электромагнитного клапана, их причины и способы устранения

Реле включения фар

Реле-прерыватель указателей поворота и аварийной сигнализации

Стеклоочиститель ветрового стекла

Возможные неисправности стеклоочистителя ветрового стекла, их причины и способы устранения

Возможные неисправности электродвигателя воздухонагнетателя, их причины и способы устранения

Greystranger — Иж 2126 или ОДА Ежевода со стажем

PS ЧЯ у меня аналогичен ЧЯ 2114 Вот результат — реле под ЧЯ: Правда закрепить их не к чему, так что болтаются так просто…

3. Замена РН на выносной (мой вариант — от Волги 2-хуровневый «зима-лето») — не греется РН и дает больий ток… Вообщем суть — берется родной РН (2108 н/о), из него выламывается сама таблетка, остается только щеточный узел, на выводы щеток цепляем провода идущие к «новому» РН, масса на РН — с любого места…

4. Естественно проверены — зачищены — протянуты все соединения, контакты на кузове, АКБ и др.

Итог — напряжение на ХХ стабильно 14,1-14,2 В, провалов напряжения, мигания ламп не наблюдается, напряжение при вкл. фарах, печке 2 ск. обогреве стекла и магнитоле на ХХ — 13,2-13,4 В , опять же при всех возможных потребителях напряжение — 11,9-12,1 В

Добавлено 19.10.2010 19:33:46: «Продолжаем разговор…» (с) Итак заболел на днях мой Ёжик… Вообщем туго стали включаться 1 и особенно 2-я передачи, дело пошло к переборке коробки. На Ижеводском форуме меня просветили про то, что скорее всего это ступица I-II передач, и что это «самое слабое звено» ОКПП. Не долго думая в выхи авто было задрано на кирпичах, коробка была снята (без колокола сцепления) и «отпрепарирована» Итог — предварительный диагноз подтвердился — трещина, а затем (при разборке) и отколотый кусок ступицы 1-2 передач… Итого замена ступицы, чистка, разборка и проверка остальных шестеренок, а также механизма переключения, замена прокладок. Вот некоторые фото по ходу пьесы: Внутренности «Омки» —

Верхняя крышка с вилками —

«А где эта сволочь…?» (с) А ВОТ ОНА — ступица 1-2 передач

PS маленький оффтоп — достало спорить с продавцами про трансмиссионные масла класса GL-4 — откуда они взяли что GL-4 для ПЕРЕДНЕГО ПРИВОДА и что мне нужен GL-5??? У меня в коробке «цветные» синхронизаторы и 5-й им противопоказан, да и по руководству именно ДжиЭл-4!!! Достали…

Проверка электрических цепей

Для измерения электрических параметров применяют цифровой или аналоговый (стрелочный) тестер–вольтметр, омметр и другие приборы, объединенные в одном корпусе.

У цифровых приборов малая инерционность, они малочувствительны к вибрациям и положению корпуса при измерениях, зато стрелочные нагляднее показывают динамику изменений измеряемых параметров.

Кроме того, жидкокристаллический дисплей цифровых приборов чувствителен к солнечному свету и повышенной температуре.

Проверка обесточенных цепей

Перед работой калибруем омметр. На выбранном пределе измерений (для большинства цепей до 200 Ом) замыкаем наконечники щупов.

На аналоговом приборе регулятором установки «0» выставляем стрелку на нулевое деление. В бытовых цифровых приборах такого регулятора нет. Поэтому перед измерением малых величин (до 1–2 Ом), закоротив щупы, определяем внутреннее сопротивление омметра и его проводов, составляющее 0,03–0,06 Ом. Эту величину нужно вычесть из полученного значения сопротивления.

Для проверки цепи отсоединяем хотя бы один ее конец (иначе ток пойдет в обход, по другим участкам схемы, и показания будут неверны). На один из щупов лучше надеть зажим типа «крокодил» и подсоединить его к «массе».

При проверке устройств с односторонней проводимостью (например, выпрямительный блок генератора) учитывайте полярность прибора.

Для проверки обмоток стартера, генератора, высоковольтных проводов и т.п. переключаем прибор на нижний предел измерений.

На практике точности обычных авто-тестеров не хватает для проверки участков цепи, где недопустимо даже малейшее увеличение сопротивления, например, из-за плохого контакта

Поэтому обращаем внимание на незначительные отклонения стрелки от нулевого деления, а после измерения еще раз проверяем калибровку приборов

Замыкание обмотки на «корпус» и межвитковое замыкание проверяем мегомметром (диапазон «М»).

Для многих тестеров (стрелочных) при работе в этом диапазоне требуется дополнительный источник постоянного тока

При его отсутствии, соблюдая осторожность, проверяем цепь лампой, питаемой напряжением 220 В

Проверка электрических цепей под напряжением

Цепи под напряжением проверяем вольтметром и амперметром.

Вольтметр подключаем параллельно проверяемому устройству или участку цепи. Предел измерений 0–15 или 0–25 В постоянного тока.

Отрицательный провод (щуп) соединяем с «массой», положительный — с потребителями или источниками тока.

По падению напряжения можно определить неисправность питающей цепи (обрыв, окисление контактов и т.п.), а также короткое замыкание в потребителе.

Для проверки цепей под напряжением можно использовать контрольную лампу мощностью не более 3–4 Вт, рассчитанную на напряжение 12 В (например, лампу АМН12-3, используемую в комбинации приборов).

Амперметр должен иметь верхний предел измерений не менее 10 А постоянного тока, а также защиту от перегрузки. Амперметр соединяем последовательно с проверяемым устройством. «Плюс» прибора подсоединяем к источнику тока, а «минус» — к «плюсу» потребителя.

Измеряем потребляемый ток и сравниваем его с номинальным, указанным в технической характеристике проверяемого устройства.

Поскольку фактическое напряжение в бортовой сети отличается от номинального (в справочных данных номинальный ток соответствует номинальному напряжению, т.е.  12 В), полученное значение может незначительно отличаться от указанного. Если ток меньше требуемого, то неисправна электрическая цепь, а если больше – произошло замыкание в потребителе.

Блок предохранителей иж 2717

Прочел на сайте статьи об установке противотуманных фар на ИЖ 2126 и об обогреве зеркал. Немало подивился изобретательности авторов. Посему хочу поделиться своим опытом на сей счет и, заодно, скажу пару слов по поводу обогрева заднего стекла, заднего стеклоочистителя и т.п. На моей машине стоят ПТФ, ОЗС и задний стеклоочиститель с омывателем.

На большинстве СТО, даже уважаемых, как показал опыт, работают электрики, имевшие прочную двойку по физике в школе, не умеющие читать схемы и вообще читать; представление их о реле на уровне песни Высоцкого: «Что, реле там с ячейкой шалят?» А их представления об ИЖах Вам, уважаемые ИЖеводы, известны. Наверно их в детстве мамы не любили или папы сильно били, иначе, отчего же они такие глупые или грубые? Прошу не обижаться вежливых, доброжелательных и знающих электриков, ибо речь сейчас не о них, драгоценнейших. Кстати, очень буду рад познакомиться с таким милым человеком.

Не секрет также, что электрика Ижа оставляет желать. Но, быть может, для некоторых будет новостью, что в ИЖ 2126 предусмотрена или немного недопредусмотрена штатная установка полного комплекта мыслимых электропотребителей.

Дополнительное оборудование автомобиля предусмотренное заводом изготовителем.

Такое подключение нужно для дополнения штатного электрооборудования, не установленного на заводе изготовителе. Самое частое подключение противотуманных фар, магнитолы, сигнализации и т. д. некоторые из этих подключений могут быть произведены при помощи уложенных на заводе проводов. Это в большей степени относится к магнитолам, для подключения которых в 99% случаев провода уже уложены как для подключения питания, так и для подключения динамиков.

С другой стороны, подключение другого штатного оборудования, не установленного на автомобиль, зачастую сталкивается с большими проблемами. Заключаются эти сложности не только в отсутствии штатных проводов, но и в конструкции блоков предохранителей и переключателей. Чаще всего при подключении необходимо будет не только добавлять провода, но и менять или добавлять коммутационное оборудование, что не всегда хорошо отражается на интерьере.

Снятие монтажного блока

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем минусовой провод от аккумулятора.
  1. Нажав на выключатель защелки крышки монтажного блока, опускаем крышку с монтажным блоком вниз.
  1. Крестообразной отверткой отворачиваем саморез крепления защелки…
  1. Вынимаем блок из крышки и переворачиваем его.
  1. Отсоединяем колодки с проводами от монтажного блока и вынимаем монтажный блок.

Заменить предохранители и реле можно, не снимая монтажный блок. Для наглядности эту операцию показываем на демонтированном блоке.

  1. Для замены предохранителей вынимаем щипцы…
  1. Снимаем реле.

Устанавливаем монтажный блок в обратной последовательности.

10.1 Электрооборудование УАЗ 3163 Патриот

10.1. Особенности конструкции

Электрооборудование автомобиля выполнено по однопроводной
схеме: отрицательные выводы источников и потребителей
электроэнергии соединены с «массой». Функцию второго провода
выполняет кузов автомобиля. Электрические цепи системы
управления двигателем выполнены по многопроводной схеме и
соединены с «массой» автомобиля только через электронный
блок управления. Схемы электрооборудования представлены в
конце книги.

Для коммутации основных цепей автомобиля служит
комбинированный выключатель (замок) зажигания, состоящий из
контактной части и механического противоугонного устройства
с замком. Выключатели наружного освещения и противотуманного
света, переключатель режимов работы электровентилятора
отопителя расположены на консоли под панелью приборов.

Выключатели фар, указателей поворота, очистителя и омывателя
стекол объединены в блок подрулевых переключателей.
Электропотребители большой мощности включаются через
электромагнитные реле.



Предупреждения

Любые работы с электрооборудованием
автомобиля проводите только при отключенной
аккумуляторной батарее.

Отсоединять или подсоединять аккумуляторную
батарею можно только при выключенном зажигании.

При проверке цепей электрооборудования
запрещается замыкать на «массу» провода
(проверять исправность цепей «на искру»), так
как это может привести к выходу из строя
элементов электрооборудования.

Запрещается применять предохранители, не
предусмотренные конструкцией автомобиля или
рассчитанные на больший ток, и проволоку вместо
предохранителей.

При замене предохранителей запрещается
использовать отвертки и металлические
инструменты, поскольку это может привести к
короткому замыканию в цепях электрооборудования.

Запрещается отсоединять аккумуляторную
батарею
при работающем двигателе во избежание
выхода из строя регулятора напряжения и
элементов электронного оборудования автомобиля.

Для того чтобы не вышли из строя диоды
выпрямительного блока, запрещается на автомобиле
проверять их мегомметром или контрольной лампой,
питаемой напряжением более 12 В, без
отсоединения проводов от генератора.

Проверять сопротивление изоляции обмотки
статора генератора повышенным напряжением
необходимо на генераторе, снятом с автомобиля,
при отсоединенных от выпрямительного блока
выводах обмотки статора.

При проведении электросварочных работ на
автомобиле необходимо отсоединять провода от
клемм аккумуляторной батареи, выводов генератора
и электронного блока управления двигателем.

Не касайтесь элементов системы зажигания и
высоковольтных проводов
на работающем двигателе.

Не прокладывайте провода низкого напряжения в
одном жгуте с высоковольтными проводами.

Регулярно очищайте от окислов и грязи клеммы
аккумуляторной батареи и наконечники проводов.

При подзарядке аккумуляторной батареи с
помощью зарядного устройства отсоединяйте
провода электрооборудования автомобиля от клемм
аккумуляторной батареи.

   ..

261






267

  ..

ЭЛЕКТРООБОРУДОВАНИЕ

Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» (кузовом и основными агрегатами автомобиля, которые выполняют роль второго провода). Бортовая сеть — постоянного тока с напряжением 12 В. При неработающем двигателе псе потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большая часть электрических цепей защищена плавкими предохранителями, установленными в монтажном блоке. Номинал предохранителя и защищаемую им цепь можно определить по таблицам (для монтажных блоков старого и нового образца). Электродвигатель моторедуктора очистителя ветрового стекла зашищен автоматическим биметаллическим предохранителем многоразового действия. Предохранители НЕ установлены в цепях зажигания, стартера, заряда аккумуляторной батареи. Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения и др.) подключаются через электромагнитные реле.

Схема электрооборудования автомобиля приведена в «Приложениях».

Зачем разбираться в электросхемах?

Уметь читать такие схемы довольно важно для всех, у кого есть автомобиль, ведь это поможет сэкономить очень много денег на услугах специалиста. Конечно, какие-то серьезные поломки починить самостоятельно без участия профессионалов сложно, да и чревато, ведь ток ошибок не терпит

Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить аккумуляторную батарею, ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально.

Кроме того, нередко мы хотим ввести в цепь и дополнительные электронные устройства, такие как сигнализация, магнитола, автомобильный кондиционер, которые значительно облегчают процесс вождения и наполняют нашу жизнь комфортом. И здесь не обойтись без умения разбираться в электрических схемах, ведь зачастую они прилагаются ко всем перечисленным приборам. Также это актуально и для владельцев машин с прицепом, так как иногда возникают проблемы с его подключением. И тогда понадобится электросхема прицепа легкового автомобиля и, естественно, навыки, позволяющие разобраться в ней.

Коды ошибок ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Код Неисправность
12 Исправность диагностической цепи контрольной лампы
14 Высокий уровень сигнала датчика температуры охлаждающей жидкости
15 Низкий уровень сигнала датчика температуры охлаждающей жидкости
16 Повышенное напряжение бортовой сети
17 Пониженное напряжение бортовой сети
19 Неверный сигнал датчика положения коленчатого вала
21 Завышенное напряжение сигнала датчика положения дроссельной заслонки
22 Недостаточное напряжение сигнала датчика положения дроссельной заслонки
24 Отсутствует сигнал от датчика скорости автомобиля
27 Высокий уровень сигнала СО-потенциометра
28 Низкий уровень сигнала СО-потенциометра
33 Неверный сигнал датчика массового расхода воздуха (высокая частота сигнала на выходе датчика)
34 Неверный сигнал датчика массового расхода воздуха (низкая частота сигнала на выходе датчика)
35 Отклонение оборотов холостого хода
43 Неверный сигнал датчика детонации
51 Ошибка программируемого постоянного запоминающего устройства (ППЗУ)
52 Ошибка контроллера (ошибка ОЗУ)
53 Ошибка электрически программируемого запоминающего устройства (ЭПЗУ)
80 Ошибка связи с иммобилизатором

Цепи, защищаемые плавкими предохранителями.

№ предохранителя Защищаемые цепи (номинальный ток)

  • F1 (5 А)

    Лампы фонарей освещения номерного знака.

    Лампы освещения приборов.

    Контрольная лампа габаритного света.

    Лампа освещения багажника.

    Лампа габаритного света левого борта.

  • F2 (7,5 А)

    Левая фара (ближний свет).

  • FЗ(10 А)

    Левая фара (дальний свет).

  • F4 (10 А)

    Правая противотуманная фара.

  • F5 (30 А)

    Электродвигатели стеклоподъемников дверей.

  • F6 (15 А)

    Переносная лампа.

  • F7 (20 А)

    Электродвигатель вентилятора системы охлаждения двигателя.

    Звуковой сигнал.

  • F8 (20 А)

    Элемент обогрева заднего стекла.

  • F9 (20 А)

    Клапан рециркуляции.

    Очистители и омыватели ветрового заднего стекла и фар.

    Обмотка реле включения обогрева заднего стекла.

  • F10 (20 A)

    Резервный.

  • F11 (5 А)

    Лампы габаритного света правого борта.

  • F12 (7,5 А)

    Правая фара (ближний свет).

  • F13 (10 A)

    Правая фара (дальний свет).

    Контрольная лампа включения дальнего света фар.

  • F14 (10 А)

    Левая противотуманная фара.

  • F15 (20A)

    Электрообогрев сидений.

    Блокировка замка багажника.

  • F16 (10 А)

    Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).

    Контрольная лампа аварийной сигнализации.

  • F17 (7,5 A)

    Лампа освещения салона.

    Лампа индивидуальной подсветки.

    Лампа подсветки выключателя зажигания.

    Лампы стоп-сигнала.

    Часы или маршрутный компьютер.

  • F18 (25 А)

    Лампа освещения вещевого ящика.

    Контроллер отопителя.

    Прикуриватель.

  • F19 (10 А)

    Блокировка замков дверей.

    Реле контроля исправности ламп стоп-сигнала и габаритного света.

    Указатели поворота с контрольными лампами.

    Лампы света заднего хода.

    Обмотка возбуждения генератора.

    Блок индикации бортовой системы контроля.

    Комбинация приборов.

    Часы (или маршрутный компьютер).

  • F20 (7,5 А) Лампы задних противотуманных огней.

Внимание! При ремонте системы электрооборудования отсоединяйте клемму » — » аккумуляторной батареи (при выключенном двигателе). Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания

Не используйте предохранители увеличенного номинала или самодельные — это может привести к перегоранию дорожек печатной платы, а возможно, и к пожару. Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Источники электричества

Источниками электрического тока в автомобиле являются аккумуляторная батарея (попростому — аккумулятор) и генератор. Аккумуляторная батарея (рис. 3.1) обеспечивает снабжение электрическим током его потребителей при неработающем двигателе, а также при его работе на небольших оборотах. Для ее размещения в моторном отсеке предназначена специальная металлическая полка, на которой она стационарно устанавливается.Аккумуляторная батареяРис. 3.1. Аккумуляторная батарея: 1 — положительная пластина; 2 — сепаратор; 3 — отрицательная пластина; 4 — корпус батареи; 5 — крышка секции батареи; 6 — пробка наливного отверстия; 7 — положительная выводная клемма; 8 — соединительный мостик; 9 — межэлементная перегородка; 10 — опорные пластины Как и любая батарея, аккумулятор имеет «плюс» и «минус» на соответствующих полюсах. Минусовой полюс соединен с кузовом автомобиля и обеспечивает, как говорят водители, «выход на массу». Плюсовой полюс соединен с элек- трической цепью автомобиля, по которой ток передается потребителям с помощью системы проводов. Аккумуляторная батарея состоит из шести отдельных аккумуляторов, которые находятся в одном корпусе и последовательно соединены между собой в единую электрическую сеть. В каждом аккумуляторе протекают электрохимические процессы, в результате которых получается ток напряжением 2 В. В общей сложности на полюсах аккумуляторной батареи образуется постоянный ток напряжением 12 В. Аккумуляторная батарея имеет маркировку установленного образца. Например, маркировку 6СТ-60А нужно понимать следующим образом:

  • 6 — количество аккумуляторов в аккумуляторной батарее (для всех легковых автомобилей эта цифра неизменна);
  • СТ — тип аккумуляторной батареи (в данном случае — стартерная, позволяющая запускать двигатель с помощью мощного потребителя электроэнергии (стартера));
  • 60 — емкость аккумуляторной батареи, которая измеряется в ампер-часах (в рассматриваемом примере — 60 А⋅ч);
  • А — обозначение материала, из которого изготовлен корпус аккумуляторной батареи (в рассматриваемом примере — полипропилен).

Чем больше мощности требуется для запуска двигателя, тем большей емкостью должна обладать аккумуляторная батарея. Для стандартных «Жигулей» использовались батареи емкостью 55 А⋅ч. А вот для запуска дизельных двигателей такого аккумулятора может не хватить — им необходимо хотя бы 60-65 А⋅ч. ПРИМЕЧАНИЕ Средний срок службы новой аккумуляторной батареи при стандартных условиях эксплуатации — 2-3 года. Обычный гарантийный срок производителя — 12 месяцев.

Генератор — это источник электрического тока, обеспечивающий им всех потребителей при работе двигателя на высоких и средних оборотах (рис. 3.2). Кроме того, функцией генератора является подзарядка аккумуляторной батареи (при работающем двигателе). Без генератора аккумулятор очень быстро разрядится. В электрическую цепь автомобиля генератор подключается параллельно аккумуляторной батарее (рис. 3.3). Следовательно, снабжать потребителей электрическим током и заряжать аккумулятор он будет только тогда, когда вырабатываемое им напряжение будет больше напряжения, выдаваемого аккумулятором. Это происходит тогда, когда мотор автомобиля работает на оборотах выше холостых: напряжение электрического тока, который производится генератором, напрямую зависит от скорости вращения ротора генератора, имеющего привод от двигателя.Генератор Рис. 3.2. Генератор Принципиальная электрическая схема генератора Рис. 3.3. Принципиальная электрическая схема генератора:1 — диоды выпрямительных блоков; 2 — обмотки статоров; 3 — обмотка возбуждения ротора; 4 — вывод клеммы; 5 — конденсатор; 6 — интегральный регулятор; 7 — вывод к клемме «Ш» Иногда напряжение вырабатываемого генератором электрического тока может быть больше чем необходимо. Для предотвращения такой ситуации в автомобиле используется специальный прибор — регулятор напряжения. Он функционирует в паре с генератором, ограничивая напряжение производимого им тока в районе 13,6-14,2 В. Регулятор напряжения может быть вмонтирован в генератор или располагаться в моторном отсеке отдельно. На панели приборов любого автомобиля обязательно имеется красная лампочка заряда аккумуляторной батареи. Она всегда загорается при включении зажигания и гаснет после запуска двигателя. Если же при работающем двигателе лампочка не погасла, это свидетельствует о проблемах в системе электропитания.

Электрика автомобиля

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
