Где находятся Skoda Octavia Tour Relays История Octavia начинается в 1959 году)? Где реле бензонасоса в Опель Астра G? Брутальный, простой и надежный автомобиль с крепким кузовом и хорошими ходовыми качествами,

История Octavia начинается в 1959 году. Брутальный, простой и надежный автомобиль с крепким кузовом и хорошими ходовыми качествами, который был оценен и завоевал множество наград на международных соревнованиях. Nissan Qashqai, где расположено реле печки Avtos Pricep Производство продолжалось до 1964 года, когда на смену Octavia пришла совершенно новая модель.

Второй раз Октавия появилась только в сентябре 1996 года на Парижском автосалоне.

где реле вентилятора двигателя в Skoda Yeti? Не работают задние парктроники на Skoda Yeti Skoda Yeti I поколения 2009-2013 гг. В 1997 году началось серийное производство.

Octavia была первой полностью новой моделью, созданной после перехода компании под контроль Volkswagen Group. Поэтому компания «потребовала» место в более высоком классе, где автомобили чешской сборки полностью отсутствовали в последние полвека.

Автомобилисты встретили машину достаточно тепло. Оправдались надежды, что с приходом руководства Volkswagen автомобили приобретут качество немецкого производителя. Вторым интересным фактором была цена.

В дебютный год Octavia была представлена ​​только в кузове седан, а через два года были запущены продажи универсала, получившего дополнительное обозначение Combi.

Модель представлена ​​в разных комплектациях. Реле стеклоочистителя Шкода Октавия тур где оно есть. Basic — Classic (до 2000 — LX), кроме иммобилайзера, гидроусилителя руля и регулируемой рулевой колонки больше ничего нет.

Следующий уровень — Ambiente (GLX) — набор, который уже больше соответствует современному автомобилю: центральный замок, электрические стеклоподъемники и зеркала заднего вида с электрической регулировкой, бортовой компьютер, подушки безопасности, аудиосистема и система кондиционирования воздуха.

Более дорогая версия называется Elegance (SLX), в ней есть все, как и в двух предыдущих, кроме того, она отличается «литыми» колесами и полным электропакетом.

Самая роскошная комплектация Laurin & Klement включает в себя все по максимуму: кожаный салон, сервопривод люка, 16-дюймовые колеса, ксеноновые фары, парктроник, датчик дождя, подогрев передних сидений, отделку из алюминия и дерева.

Эргономика водительского сиденья выше всяких похвал. Регулируемая рулевая колонка вместе с возможностью регулировки высоты водительского сиденья избавляет от хлопот по поиску оптимального положения за рулем. Реле на Skoda Octavia Tour купить Само сиденье довольно живучее, с хорошей боковой поддержкой.

Изначально модель оснащалась четырехцилиндровым бензиновым и турбодизельным двигателем. Новые элементы Где находится реле абс на Peugeot 307 Petrol имел объемы 1,6 и 1,8 литра, а у турбодизеля — 1,9 литра.

Реле дворников Skoda Octavia tour где оно — Советы. Чуть позже появился бензиновый агрегат объемом 1,6 л мощностью 102 л.с. Помимо этих двигателей, автомобиль оснащался 1,8-литровым (125 л.

) а с 2000 года принципиально новый и экологически чистый агрегат объемом 1,4 л.

Стоит отметить модификацию с турбомотором объемом 1,8 л (1,8 Т, 150 л.с.), завоевавшую популярность у водителей с активным стилем вождения.

В 1999 году дебютировала полноприводная версия универсала (модификация седана 4 × 4 появилась годом позже) с системой полного привода 4-Motion, в которой крутящий момент между осями распределяется с помощью Муфта Haldex с электронным блоком управления. Где реле тур Шкода Октавия.

В нормальных дорожных условиях весь момент направляется на передние колеса, однако, как только они начинают буксовать, часть тяги частично передается на задние колеса.

Где находится реле абс, расположенное на Peugeot 307 Spica Auto В этом же году появился еще один бензиновый силовой агрегат объемом 2,0 литра и мощностью 115 л.с.

В 2000 году Octavia претерпела небольшие изменения. Так автомобиль получил немного увеличенные фары, другую решетку радиатора и бамперы с измененной геометрией проемов. В отличие от седана, у универсала такие же задние фонари.

С помощью нашего каталога можно купить реле для Skoda Octavia Tour. В салоне проведена небольшая модернизация: переработано заднее сиденье, в результате чего ноги задних пассажиров увеличились на 40 мм.

А в 2001 году родилась самая «загруженная» полноприводная версия RS с 1,8-литровым 20-клапанным форсированным двигателем, развивающим 180 л.с.

Предохранители Шкода Октавия Тур a4 и реле с описанием назначения. Элеткросхемы

Skoda Octavia 1 го поколения создана на платформе а4. Выпускался данный автомобиль в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году с кузовами лифтбэк и универсал. В некоторых странах выпуск продолжился вплоть до 2010 года под названием Octavia Tour.

На данное поколение устанавливались бензиновые двигатели объемом 1,4 1,6 1,8 2,0 литра и 1,9 л дизельные. В данной публикации будет представлено описание предохранителей и реле шкода октавия тур 1 поколения, места расположения блоков их схемы и фотографии. В конце предложим для скачивания схему электрооборудования.

Не подходят схемы либо вы владеете другим поколение Шкоды Октавии? Изучите описание для 2-го поколения (а5).

Блок предохранителей

Находится в торце приборной панели, со стороны водителя за защитной крышкой.

Схема

Описание

1	10А Обогрев зеркал, реле прикуривателя, электроуправляемые сиденья и жиклеры стеклоомывателей
2	10А Указатели поворота, фары с ксеноновыми лампами
3	5А Освещение вещевого ящика
4	5А Освещение номерного знака
5	7,5А Обогрев сидений, Climatronic, заслонка для циркулирующего воздуха, обогрев наружных зеркал, регулятор Tempomat
б	5А Система замков с центральным управлением
7	10А Фары заднего хода, сенсоры паркования
8	5А Телефон
9	5А ABS, ESP
10	10А Зажигание
11	5А Панель приборов
12	7,5А Электропитание системы диагностирования
13	10А Фонари сигнала торможения
14	10А Внутреннее освещение кузова, система замков с центральным управлением, внутреннее освещение кузова (без системы замков с центральным управлением)
15	5А Панель приборов, датчик угла поворота рулевого колеса, зеркало заднего вида
16	10А Кондиционер
17	5А Обогрев жиклеров опрыскивателей, 30А Фонарь дневного света
18	10А Правая фара дальнего света
19	10А Левая фара дальнего света
20	15А Правая фара ближнего света, регулирование высоты фар
21	15А Левая фара ближнего света
22	5А Правый стояночный огонь
23	5А Левый стояночный огонь
24	20А Передние стеклоочистители, электродвигатель стеклоомывателя
25	25А Вентилятор отопителя, кондиционер, Climatronic
26	25А Обогрев стекла крышки багажника
27	15А Стеклоочиститель заднего стекла
28	15А Топливный насос
29	15А Блок управления: бензиновый двигатель, 10А Блок управления: дизельный двигатель
30	20А Электроуправляемый солнечный люк в крыше
31	Незанято
32	10А Бензиновый двигатель — клапанные форсунки, 30А Дизельный двигатель топливный насос высокого давления, блок управления
33	20А Фарообмыватель передних фар
34	10А Бензиновый двигатель: блок управления, 10А Дизельный двигатель: блок управления
35	30А Розетка для подключения прицепа, розетка в багажнике
36	15А Противотуманные фары
37	20А Бензиновый двигатель: блок управления, 5А Дизельный двигатель: блок управления
38	15А Лампа освещения багажника, центральный замок, внутреннее освещение салона
39	15А Система аварийной световой сигнализации
40	20А Звуковой сигнал (гудок)
41	15А Прикуриватель
42	15А Радиоприемник, телефон
43	10А Бензиновый двигатель: блок управления, Дизельный двигатель: блок управления
44	15А Обогрев сидений

За прикуриватель отвечает предохранитель номер 41 на 15А.

Блок реле

Расположен под самой панелью за облицовочной крышкой.

Фото — пример расположения

Обозначение реле

Расшифровка

1. реле звукового сигнала;
2. коммутационное реле;
3. усилитель освещения;
4. реле топливного насоса;
5. блок управления работой стеклоочистителя.

В автомобилях с более богатым электро — оснащением поставлена еще одна панель – добавочная (крепится сверху), заполненная классическими релейными элементами.

Блок под капотом

Он находится в крышке находящейся на аккумуляторной батарее и состоит из плавких вставок (высокой мощности) и предохранителей.

Схема

Обозначение

1	110/150А Генератор
2	110А Блок управления освещением салона
3	40/50А Электродвигатель системы охлаждения двигателя
4	50А Электронный блок управления
5	50А Свечи накаливания дизельных двигателей
6	30А Электродвигатель системы охлаждения двигателя
7	30А Блок управления ABS
8	30А Блок управления ABS

Внешний вид

Экстерьер

В плане внешности, для 1996 года Шкода Октавия 1 была вне конкуренции среди бюджетных автомобилей. В сравнении с одноклассниками по платформе, она оказалась самой крупной, из-за чего строгий фольцвагеновский дизайн выглядел более презентабельно. А собственная самобытная лицевая часть, гладкие линии кузова, широкая колесная база, короткий свес спереди и длинный сзади сделали этот автомобиль достаточно примечательным в потоке.

Рестайлинг никаких изменений во внешности не принес. Сколько не вглядывайся, никаких нововведений заметить не получится. Впрочем, даже во втором поколении производитель не стал далеко отходить от классических линий предшественника.

Актуальные габариты:

Длина, мм	Ширина, мм	Высота, мм	Колесная база, мм	Клиренс, мм
4511	1731	1429	2512	150

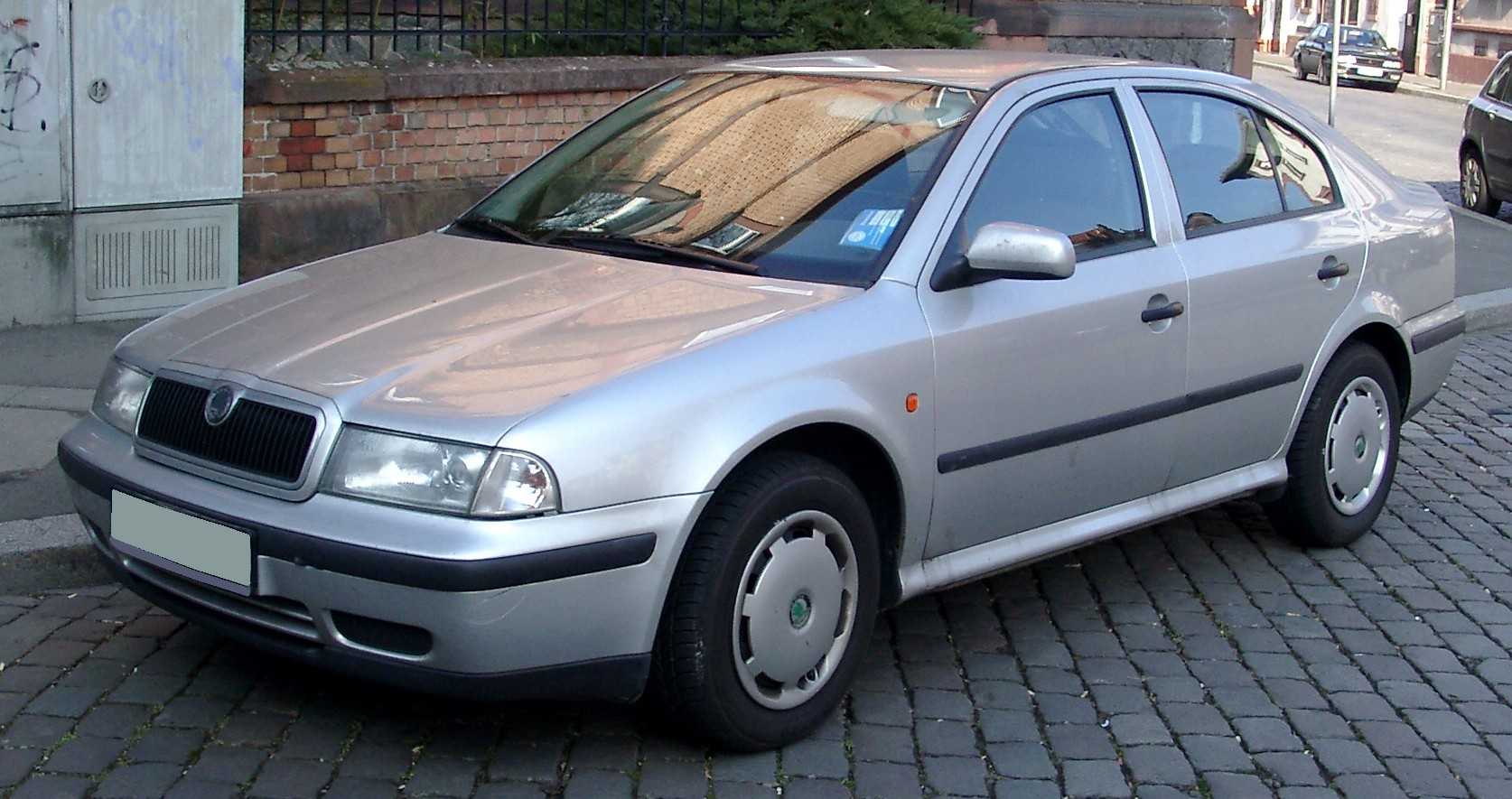

Шкода Октавия 1 поколения в цвете металлик

Интерьер

А вот над салоном в ходе рестайлинга провели глобальную работу. Если сравнить фото салона Октавия 1 1998 и 2001 года, то можно заметить:

• перекроенную архитектуру торпеды, где козырек стал в два раза короче, тем самым обнажив центральные дефлекторы вентиляции;
• новые кресла с более жестким спортивным профилем;
• полностью измененную эргономику центральной консоли;
• новый в этот раз симметричный центральный тоннель;
• более темный пластик и новые ткани.

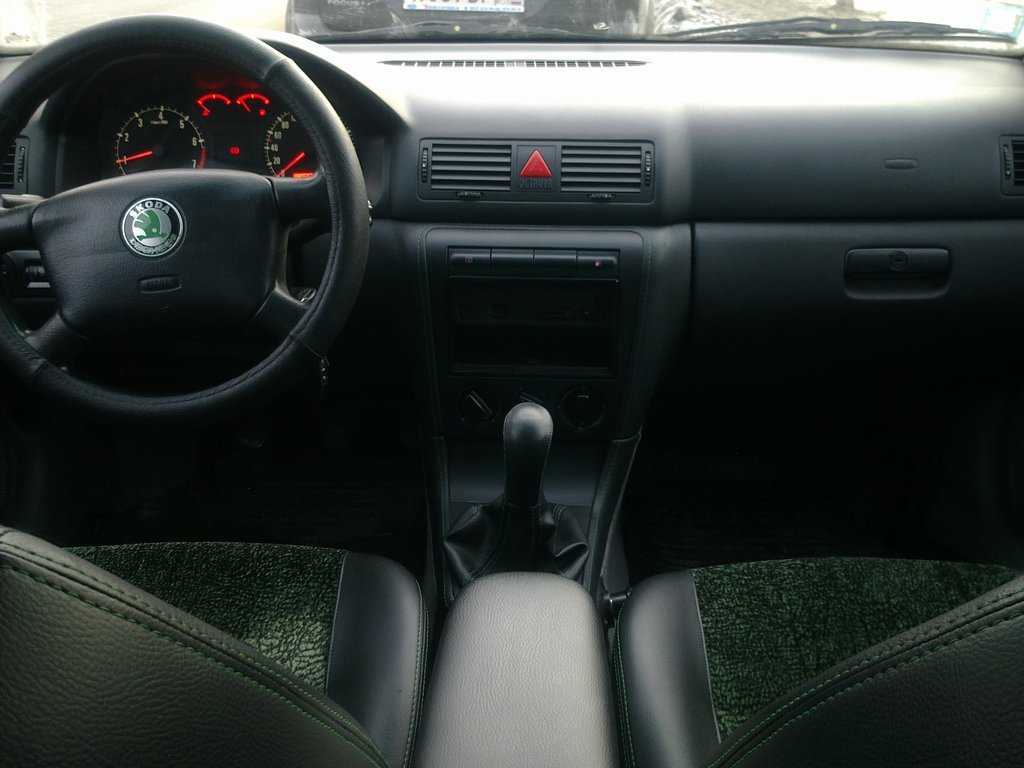

Салон Шкода Октавия 1 поколения

Замена

• Для начала необходимо отключить зажигание, а лучше всего снять клеммы с аккумуляторной батареи.
• Внимательно осматривают предохранительный блок на предмет перегоревших вставок.
• При помощи пинцета из гнезда вынимается старый (неисправный) предохранитель.
• Этим же инструментов ставят на место исправную деталь.

Рекомендуем: Тюнинг Нивы 2121 своими руками (фото+видео)

Важно! Нельзя устанавливать новые элементы защиты большего номинала вместо положенного. В этом случае существует опасность возникновения возгорания

Водители с опытом, которые проехали не одну десятку тысяч километров, всегда в багажнике держат запасные защитные устройства на все случаи жизни.

В целом процесс замены вставок предохранительного блока Шкода Октавия А5 несложен и выполнить его может любой водитель самостоятельно. Главное, все делать вовремя. Если определить и устранить неисправность не удалось, то следует обратиться на СТО.

Схема пошаговой замены предохранителей Шкода Октавия Тур А4

1. Блок предохранителей находиться под этой крышкой.

2. Чтобы снять крышку нужно подцепить ее плоской отверткой в отмеченном на фотографии месте. Так же вы увидите стрелочку на крышке где нужно подцеплять.

3. Вид предохранителей под крышкой.

4. Схема предохранителей.

5. Предохранители меняются очень просто, нет смысла описывать работу. Под крышкой предохранителей должен быть съемник, но предохранитель можно извлечь и рукой.

Я советую вам возить с собой новые предохранители по несколько штук разного сопротивления.

6. Список сопротивлений предохранителей которые используются на Шкода Октавия.

Интересующие вопросы задаем в .

Технические характеристики

Октавия первого поколения стала первой чешской моделью, построенной на платформе VW PQ34. Комплектация довольно типичная для гольф-класса:

• стабилизаторы на передней и задней оси;
• МакФерсоны спереди и торсионная балка сзади (в отдельных комплектациях на продольных рычагах);
• задние тормоза барабанные, на передней оси дисковые с вентиляцией;
• усилитель руля гидравлический;
• механический стояночный тормоз;
• привод изначально передний.

Коробки передач на выбор: 5-МКПП (6-МКПП после рестайлинга) и 4-АКПП. Полный привод на муфте Haldex шел в комплекте только с 1.8 л. TSI на 150 л.с., который устанавливался, и на лифтбек, и на универсал.

Фото красной Skoda Octavia 1.9 TDi Ambiente 2004

Моторная гамма Октавия 1 до рестайлинга:

Тип топлива	Турбина	Объем, л	Мощность, л.с.	Hm	Архитектура	Расход (смешанный цикл)	Разгон до 100 км/ч, сек
Бензин	Нет	1.6	75	135	L4	7.1	14.8
Бензин	Нет	1.6	101	145	L4	8.7	11.7
Бензин	Нет	1.8	125	170	L4	9.2	10.6
Бензин	Нет	2.0	115	170	L4	9.1	10.8
Бензин	Есть	1.8	150	210	L4	7.9	8.9
Дизель	Нет	1.9	68	133	L4	5.2	19.2
Дизель	Есть	1.9	90	210	L4	5.1	13.5
Дизель	Есть	1.9	110	235	L4	5.0	11.5

После рестайлинга 68-сильный дизель и 125-сильный атмосферник ушли в отставку, а бензиновый мотор на 75 л.с. умерил рабочий объем до 1.4 л. А с выходом RS-версии, в линейке появился 1.8 л. турбомотор на 180 л.с. при 235 Hm. Максимальная скорость выросла до 235 км/ч, а разгон до «сотни» составил 7.9 сек. (неплохо для 2001 года).

Škoda Octavia RS 1.8T первого поколения после рестайлинга

Предохранители Skoda Octavia Tour

В автомобилях семейства Шкода Октавия первого, второго поколения и рестайлинговые версии предустановлены предохранители ножевого типа с плавильным элементом по центру.

Главный блок предохранителей (далее БП) установлен в левой части приборной панели, под пластиковой крышкой. Общее количество модулей: 79 штук, дополнительно два реле – коммутатора.

Установка новых предохранителей процесс не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии, монтаж модуля с большим диапазоном силы тока приведет к выходу из строя оборудования.

Описание предохранителей на автомобиль Skoda Octavia Tour: расположение, схема, цена

Маркировка / ампераж За что отвечает (с описанием)

F (Ф-1) / 20	Дальний свет правый
F (Ф-2) / 5	—/— левый
F (Ф-3) / 10	Передняя противотуманная фара левая
F (Ф-4) / 10	—/— правая
F (Ф-5) / 20	Обогрев сидений, вентилятор печки
F (Ф-6) / 30	АБС (ABS)
F (Ф-7) / 30	Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики
F (Ф-8) / 7,5	Топливная помпа (бензонасос)
F (Ф-9) / 10	Центральный замок
F (Ф-10) / 10	Дневные ходовые огни
F (Ф-11) / 10	Система кондиционирования
F (Ф-12) / 10	Подсветка салона, стоп сигнал
F (Ф-13) / 30	АБС (ABS) дополнительно
F (Ф-14) / 30	Зарезервировано
F (Ф-15) / 10	Зарезервировано
F (Ф-16) / 15	Зарезервировано
F (Ф-17) / 15	Зарезервировано
F (Ф-18) / 10	Обогрев лобового стекла, магнитола, генератор
F (Ф-19) / 10	Печной отопитель, электрический усилитель руля
F (Ф-20) / 10	Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки
F (Ф-21) / 5	Электрический привод стеклоподъемников
F (Ф-22) / 5	Аварийка
F (Ф-23) / 5	Очиститель лобового стекла, фронтальная подушка безопасности
F (Ф-24) / 5	Замок зажигания
F (Ф-25) / 5	Задняя передача
F (Ф-26) / 5	Адсорбер, датчик расхода кислорода, датчик скорости
F (Ф-27) / 20	Обогрев заднего стекла
F (Ф-28) / 15	Габарит правый
F (Ф-29) / 15	Габарит левый
F (Ф-30) / 20	Задняя противотуманная фара
F (Ф-31) / 15	Ближний свет левый
F (Ф-32) / 15	—/— правый

Предохранители в монтажном блоке, установленном в моторном отсеке автомобиля Шкода Октавия Тур

Обозначение Какой за что отвечает / что обеспечивает

K 1	Какой за что отвечает / что обеспечивает
K 2	Обогрев заднего стекла
K 3	Реле модуля управления силовым агрегатом
K 4	Реле топливной помпы
K 5	Зарезервировано
K 6	Дополнительное реле вентилятора системы охлаждения
K 7	Обогрев лобового стекла (основное)
K 8	—/— (дополнительное)
K 9	Система кондиционирования
K 10	Электрический вентилятор системы охлаждения
K 11	Центральный замок
K 12	Стартер (дополнительно)
K 13	Контакты сердцевины замка зажигания
K 14	Зарезервировано
K 15	Очиститель лобового стекла (дворники)
K 16	На фары, дальний свет оптики
K 17	Звуковое оповещение

Стоимость комплекта нового монтажного блока в салон от 2500 – 2800 рублей, в моторный отсек — от 2300 рублей. Поштучно модули от 200 – 250 рублей (оригиналы), качественные аналоги от 180 рублей.

Характерные признаки неисправности предохранителей

• Механизмы, оборудование неактивно, цепь питания не повреждена, целостные контуры, клеммы, концевики,
• Модули в монтажном блоке нагреты, несвойственен температурный режим,
• В салоне машины, моторном отсеке слышен запах плавленой пластмассы,
• На приборной панели сигнализирует индикатор о неисправности в оборудования,
• Двигатель автомобиля не запускается.

Типичные причины выхода из строя предохранителей

• Несоблюдение сроков проведения планового технического осмотра, замены изношенных элементов,
• Покупка неоригинальных расходных материалов (модулей),
• Нарушение технологии монтажа,
• Механическое повреждение монтажного блока,
• Короткое замыкание в электрической цепи,
• Повреждение изоляции, клемм, концевиков силовых кабелей,
• Окисление клемм,
• Ослабленная фиксация контактов,
• Образование (скопление) влаги, конденсата, что послужило причиной короткого замыкания в цепи, поломки оборудования.

Блоки в салоне

Блок предохранителей

Он расположен в торце приборной панели за защитной крышкой. С обратной стороны которой должно находится актуальное описание предохранителей в виде брошюры.

Фото — схема

Описание

1	10А Диагностический разъем, блок управления двигателем, топливный насос
2	5А Блок управления ABS, ESP
3	5А Подушки безопасности
4	5А Обогреватель, кондиционер, фонарь света заднего хода
5	5А Электро корректор света фар
6	5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке
7	Резерв
8	Резерв
9	Резерв
10	Резерв
11	Резерв
12	10А Блок управления центральным замком
13	10А Блок управления наружным освещением, стоп-сигналы
14	5А Блок управления АКП, замок селектора выбора передач
15	7,5А Блок управления освещением салона
16	10А Система климат — контроля
17	Дополнительное оборудование
18	5А Датчики системы помощи при парковке
19	5А Блок управления тягово — сцепным устройством
20	5А Система помощи при трогании с места на подъем
21	Резерв
22	40А Вентилятор системы климат-контроля
23	30А Стеклоподъемник передних окон
24	15А предохранитель прикуривателя
25	25/30А Обогрев заднего стекла. Дополнительный обогреватель
26	20А Штепсельная розетка в багажнике
27	15А Реле топливного насоса, топливные форсунки
28	Дополнительное оборудование
29	10А Блок управления двигателем
30	20А Блок управления АКП
31	20А Вакуумный насос тормозной системы
32	30А Стеклоподъемники задних дверей
33	25А Электропривод люка крыши
34	20А Блок управления функциями комфорта
35	5А Противоугонная система
36	20А Омыватели фар
37	20А Обогрев передних сидений
38	30А Обогрев заднего сиденья
39	Резерв
40	40А Вентилятор системы отопления
41	15А Стеклоочиститель окна задней двери
42	15А Стеклоомыватель ветрового окна
43	15А Тягово-сцепное устройство
44	20А Тягово-сцепное устройство
45	15А Тягово-сцепное устройство
46	5А Обогрев жиклеров стеклоомывателей
47	5А Реле дополнительного обогревателя
48	Резерв
49	5А Центральный переключатель света

Блок реле

Он находится под самой панелью приборов, за облицовочной панелью.

Вариант 1

Схема

Обозначение

• B4 — реле напряжения питания (30)
• B5 — реле обогрева заднего стекла
• B6 — реле звукового сигнала
• B7 — реле -1- насоса омывателя стекла
• B8 — реле -2- насоса омывателя стекла
• B9 — кoммутaциoннoe рeлe для кoнтaктa X

Вариант 2

В данном исполнении, тут находится и центральный блок управления.

Блок реле под ЦБУ

Схема

Назначение

1. рeлe нaпряжeния питaния (15) -J329-
2. реле устройства для обогрева заднего стекла -J9-
3. рeлe нaпряжeния питaния (50) -J682- / реле стартера 1 -J906-
4. реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
5. коммутационное реле для контакта Х -J59-

Дополнительный блок реле над ЦБУ

Расшифровка

• D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой тепло производительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
• D2.1 — реле звукового сигнала -J4-
• D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
• D3 — реле для большой тепло производительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС)) D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
• D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
• D4 — реле стартера 2 -J907-
• D5.1 — рeлe фaрooбмывaтeлeй -J39­
• D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)

Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.

Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.

Видео пример его замены.

Монтажный блок Шкода Октавиа

Блок предохранителей на Шкода Октавия расположен в салоне автомобиля в левом торце панели прибо­ров под пластмассовой крышкой

Таблица применимости предохранителей Шкода Октавия

Номер	Сила тока,А	Цвет	Назначение предохранителя
1	10	Красный	Обогрев зеркал, реле прикуривателя
2	10	Красный	Указатели поворота
3	5	Светло-коричневый	Лампа освещения вещевого ящика
4	5	Светло-коричневый	Лампы фонаря освещения номерного знака
5	7,5	Коричневый	Обогрев сидений, обогрев наружных зеркал
6	5	Светло-коричневый	Блок управления центральным замком
7	10	Красный	Задние фонари, датчики системы помощи при парковке
8	5	Светло-коричневый	Телефон
9	5	Светло-коричневый	Блок управления ABS, ESP
10	10	Красный	Зажигание
11	5	Светло-коричневый	Комбинация приборов
12	7,5	Коричневый	Диагностический разъем
13	10	Красный	Стоп-сигналы
14	10	Красный	Блок управления освещением салона
15	5	Светло-коричневый	Комбинация приборов
16	10	Красный	Кондиционер
17	5/30	Светло-коричневый/зеленый	Обогрев жиклеров омывателей
18	10	Красный	Лампа правой фары дальнего света
19	10	Красный	Лампа левой фары дальнего света
20	15	Синий	Лампа правой фары ближнего света, электрокорректор света фар
21	15	Синий	Лампа левой фары ближнего света
22	5	Светло-коричневый	Лампа правого заднего габаритного фонаря
23	5	Светло-коричневый	Лампа левого заднего габаритного фонаря
24	20	Желтый	Стеклоочиститель ветрового стекла
25	25	Белый	Вентилятор системы отопления
26	25	Белый	Обогрев стекла двери задка
27	15	Синий	Стеклоочиститель стекла двери задка
28	15	Синий	Реле топливного насоса
29	15/10	Синий/красный	Электронный блок управления двигателем
30	20	Желтый	Электропривод люка крыши
31	—	—	Резерв
32	10,30	Красный, зеленый	Топливные форсунки
33	20	Желтый	Омыватели фар
34	10	Красный	Электронный блок управления двигателем
35	30	Зеленый	Штепсельная розетка в багажнике
36	15	Синий	Противотуманные фонари
37	20/5	Жёлтый/светло-коричневый	Электронный блок управления двигателем
38	15	Синий	Блок управления центральным замком, лампа освещения багажного отделения
39	15	Синий	Аварийная световая сигнализация
40	20	Желтый	Звуковой сигнал
41	15	Синий	Предохранитель прикуривателя шкода октавия
42	15	Синий	Аудиосистема, телефон
43	10	Красный	Электронный блок управления двигателем
44	15	Синий	Обогрев сидений
RES	—	—	Резерв

Панель реле Шкода Октавия

Схема монтажного блока реле Октавия: 1 – реле звукового сигнала; 2 – реле контура X (разгрузочное реле, которое при запуске двигателя отсоединяет всех потребителей кроме габаритных огней); 3 – реле переднего стеклоочистителя; 4* –реле системы ЕКР для карбюраторного двигателя; * – реле свечи накаливания в дизельных двигателях; 5 – реле главное (дизельный двигатель); 6 – не занято; А – не занято; В – обеспечение электрических опускателей окон (30 А).

Добавочная панель реле Шкода Октавия: 1 – не занято; 2 – не занято; 3 – не занято; 4 – реле для включения отопления левого сидения; 5 – реле для включения отопления правого сидения; 6 – не занято; 7 – не занято; 8 – не занято; 9 – не занято; 10 – не занято; 11 – реле для автоматической коробки передачАG 4; 12 – реле для смывателей передних фар; 13* – реле для кондиционера; * – реле вентилятора отопления.

Предохранители Шкода Октавия, используемые в панели, – двух типов. В клеммы позиций от 1 до 23 вставляются маленькие ножевые подковообразные предохранители (минипредохранители), в клеммы позиций от 24 до 44 классические ножевые подковообразные предохранители.

Монтажный блок реле Шкода Октавия

Панель реле Октавия в основном исполнении одностворчатая, заполненная релейными элементами. В автомобилях с более богатым оснащением поставлена еще одна панель – добавочная, заполненная классическими релейными элементами. Панель в основном исполнении имеет пять винтовых клемм для подвода тока.

Блок предохранителей на аккумуляторе Октавия

* согласно оснащению автомобиля ** В = двигатели карбюраторные, D = двигатель дизельный

На позициях 1 А, 2А, ЗА в клеммы вставлены ножевые подковообразные классические предохранители. Позиции от 1 до 5 заняты поверхностными листовыми предохранителями, закрепленными винтами.

Блок предохранителей под капотом Шкода Октавия имеет пластмассовую раму, надетую с помощью упругих скоб на аккумулятор, и закрыт пластмассовой крышкой. К полюсу (+) плюс аккумулятора он присоединен витовой клеммой. На передней стороне, в направлении езды, имеется 8 присоединительных элементов, из которых 3 – для ножевых разъемов и пять – под винты М6.

Схема электрооборудования

Бортовая электрическая сеть у «Шкоды Октавия» выполнена по однопроводной схеме — отрицательные клеммы аккумуляторной батареи и выводы энергопотребителей соединены с кузовом автомобиля («масса»).

При этом все электрические цепи системы управления силовым агрегатом используют многопроводную схему и соединяются с «массой» (кузовом) только через электронный блок управления (ЭБУ).

Электропитание потребителей осуществляется от:

• аккумуляторной батареи — когда двигатель не работает;
• генератора — при работающем моторе.

Все цепи электропитания надежно защищены плавкими вставками, которые функционально размещены:

1. В салоне автомобиля — внутри приборной панели.
2. В подкапотном пространстве — у правого крыла (со стороны бампера).

Мощные потребители электроэнергии (фары, электродвигатели, топливный насос и пр.) подключены к бортовой сети через индивидуальные реле.

Это интересно: Как поменять фары Шевроле-Круз

Блок предохранителей моторного отсека

В автомобиле «Шкода Октавия» блок предохранителей, установленный в подкапотном пространстве у правого крыла, закрыт защитной крышкой. Для того чтобы ее разблокировать, необходимо сдвинуть фиксаторы.

Сняв крышку, можно получить доступ к плавким вставкам и реле, которые защищают узлы, находящиеся под капотом.

Расшифровка защищенных электрических цепей бортовой сети Шкода Октавия ТУР/А5 приведена в таблице:

Блок предохранителей в салоне автомобиля

Доступ к плавким вставкам, которые расположены в салоне авто «Шкода Октавия» ТУР/А5 открывается, если откинуть защитную крышку, установленную с левой стороны приборной панели.

Для того чтобы открыть крышку, ее необходимо подцепить плоским предметом, например, отверткой, как показано на фото:

Открыв защитную крышку, получаем доступ к блоку предохранителей «Шкода Октавия» 2001—2010 годов выпуска.

Расположение и нумерация плавких вставок приведена на фото:

Перечень электрических цепей, которые защищаются блоком предохранителей «Шкоды Октавии» ТУР/А5 приведены на рисунке:

Заменам плавких вставок

Замену перегоревших предохранителей осуществляют в следующем порядке:

Выключают зажигание и отключают все энергопотребляющие приборы.
Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
Определяют, какая из плавких вставок вышла из строя. Это видно по расплавленной металлической вставке в прорези ее корпуса.
Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки

Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру». Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи.
Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку.
Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место
Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается.
Если после замены новая плавкая вставка вновь вышла из строя, то необходимо обратиться на сертифицированную СТО для проверки электрооборудования с помощью соответствующего оборудования.
