Коробка предохранителей в салоне nissan qashqai 2007+

Предохранители и реле в салоне

Во внутреннем пространстве производитель расположил 2 основных монтажных блока вставок. Первый (основной) находится слева за специальной облицовочной крышкой. Здесь располагаются наиболее востребованные предохранители бортовых электроцепей. Вторая часть (вспомогательная) монтируется опционально и представляет монтажную панель дополнительных вставок, имеющихся преимущественно на самых полных комплектациях машины.

Левый блок (главный)

Устанавливаются предохранители, ответственные за малонагруженные цепи. Плавкие вставки монтируются номиналом не выше 20А.

№	Расшифровка
1	Привод стеклоомывателя.
2	Подача питания на пиропатроны подушек безопасности.
3	Предохранители комбинации приборов. Если после запуска щиток не отвечает — проверьте именно эту вставку.
4	Система зажигания и подача напряжения на блок комфорта. Запитывается дополнительное оборудование и вторичные системы.
5	Преобразователь DC_DC.
6	Питание силовых реле подогревателя сидений.
7	Реле перезапуска силовой установки и питание вентилятора кондиционера.
8	Задняя левая часть габаритов, стоп сигнал, подсветка номера, бардачка, корректор фар, магнитола и навигационная система.
9	Запасной предохранитель, в большинстве комплектаций не используется.
10/11	Подогрев заднего стекла.
12	Подогреватели зеркал заднего вида.
13	Питание головного блока системы АБС.
14	Выключатель стопов, педали тормоза, модуль управления зеркалами и кондиционером. При его отсутствии отвечает за модуль отопителя.
15	Предохранитель прикуривателя, лампы подсветки салона.
16	Свободен.
17	Привод отопителя, предохранитель кондиционера.
18	Свободен.
19	Акустическая система и камера кругового обзора автомобиля.
20	Питание модуля кузовной электроники и вспомогательного оборудования.
21	Освещение и некоторые части блоков приборной доски.
22	Головное реле иллюминации внутреннего пространства салона.
23	Резерв.
24	Выключатель стопов – контактный размыкатель. Также отвечает за модуль кузовной электроники.
25	Блок активации системы полного привода, если такой установлен. Усилитель антенны штатной противоугонки.
26	Подача напряжения на выключатель блокировки сцепления для АКПП.
27	Модуль ВСМ и многофункциональный переключатель.
28	Электрический ручник, питание CAN шины, частично подсветка приборки и кнопок, блок комфорта.
29	Модуль ВСМ для комплектации Евро-3
30	Предохранитель головного блока центрального замка.
31	Дворники, либо приводы ЦЗ.
32	В зависимости от комплектации: предохранитель розетки задней части и прикуривателя.
33	Питание аварийки и поворотников. Если одна сторона не работает, нужно смотреть реле.

На задней части блока присутствует 4 выключателя. Для доступа к ним, панель снимается при помощи крестовой отвертки или разжатия клипс (зависит от сборки). Здесь расположение элементов такое.

1. Модуль системы зажигания.
2. Привод включения головного вентилятора охлаждения мотора.
3. Устанавливается опционально, отвечает за задние противотуманки.
4. Вспомогательный элемент электроцепи. Часто сюда подключается маломощное бортовое оборудование.

Правый блок (вспомогательный)

Здесь нумерация элементов начинается не с начала. Данный блок монтируется только на версиях с максимальной комплектацией или в сборках под заказ.

№	Расшифровка
71	Предохранитель подает напряжение на элементы ЭУР, отвечает за работу ДПРК.
72	Вспомогательная часть подсветки и приборов на торпедо.
73/80	Дублирующий предохранитель для питания динамиков акустической системы, навигационного прибора и внешних камер.
74	Модуль управления автоматической коробкой передач.
75	Резерв.
76	Предохранитель питания клавиш кондиционера и электромуфты компрессора.
77	Датчики АБС.
78	Запасной
79	Питание реле системы смазки картера.
81	Модуль управления АКПП.
R1	Вспомогательное реле.
R2	Питание зажигания, конкретно работа стартера.

Предохранители Ниссан Кашкай

Любой современный автомобиль оснащен огромным количеством электроприборов. Кроме обязательных вроде зажигания или световых приборов обслуживаются электроникой кондиционеры, мультимедиа, работа стеклоподъемников и т.д. Поэтому автовладельцу крайне рекомендуется знать электросхему своего авто. Ниже будут описаны предохранители Ниссан Кашкай, их предназначение и размещение блоков.

Салонный БП

Современные авто хороши достаточно простым доступом к этим элементам. К тому же схема предохранителей Ниссан Кашкай указана прямо на крышке блока, что упрощает работу с элементами. Поэтому ниже будет описано – какой предохранитель за что отвечает. Салонный набор находится слева внизу торпеды и открывается просто движением пальцев.

Далее назначение каждого из предохранителей в порядке схемы:

1. Аудиосистема, привод внешних зеркал.
2. Передняя розетка.
3. Запасной.
4. Система кондиционирования, обогрев салона.
5. Электропривод отопителя.
6. Повтор номера 5.
7. Доп.оборудование.
8. При МКПП – вариаторный датчик.
9. Аудио (-).
10. Стоп-сигналы.
11. Запасной.
12. контроль оборудованием.
13. Оборудование салона.
14. При наличии – розетка задняя.
15. Отопление зеркал.
16. Блок контроля оборудованием.
17. Оборудование.
18. Моторчик дворников лобового стекла.
19. Подушки безопасности.
20. Обогрев кресел.
21. Реле1 – доп.оборудование салона.
22. 2 – вентилятор отопления.

Задний под капотом

Чтобы до него добраться, нужно снять воздухозаборник, открыть крышку и отключить колодки силовых проводов, чтобы добраться до самих предохранителей.

Маркировка элементов:

1. Турбодизель или турбина охлаждения воздуха.
2. При полном приводе – блок переключения трансмиссии.
3. Генератор.
4. Клаксон.
5. Рулевой усилитель, омыватели оптики (насос), ABS.
6. ABS, система курсовой стабилизации.
7. При дизельном ДВС – обогрев салона.
8. Повтор номера 7.
9. Повтор номера 7.
10. Запасной.
11. Вентилятор охладительной системы ДВС, зажигание.
12. Управление оборудованием салона.
13. Реле 3 – клаксон.
14. 4 – вентилятор охладительной системы ДВС.
15. 5 – омыватели фар.

Находится фактически рядом с передним блоком. Крышка снимается также. Кроме предохранителей и реле в нем находятся плавкие вставки.

Назначение элементов:

1. Обогрев стекла двери багажника, обогрев зеркал заднего вида.
2. Повтор номера 1.
3. Противотуманная оптика.
4. Очищение лобового стекла.
5. Правая фара, ближний свет.
6. Левая фара, ближний.
7. Правая фара, дальний.
8. Левая фара, дальний.
9. Габариты.
10. Запасной.
11. Трансмиссия.
12. Блок контроля ДВС.
13. Компрессор кондиционирования.
14. Лампа индикации заднего хода.
15. КПП.
16. Контроль ДВС.
17. Насос топлива.
18. Контроль топливных форсунок.
19. Гидроэлектроника ABS.
20. Запасной.
21. Реле 6 – система зажигания.
22. 8 – обогрев стекла двери багажника.
23. 16 – малые обороты охлаждения ДВС.
24. 17 – высокие обороты охлаждения ДВС.

Полезное видео

БП транспортного средства Ниссан Кашкай, расположенный в левой части торпеды

Примерно так выглядят детали устройства. Более подробное их описание представлено далее.

Описание элементов узла в салоне

Переднее устройство, которое расположено под капотом

Таблица описания переднего устройства в моторном отсеке

Задний БП под капотом

Задний БП моторного отсека

Таблица 1. За что отвечают элементы прибора сзади

Таблица 2. За что отвечают компоненты заднего прибора

Как снять и заменить?

Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:

1. Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
2. При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
3. Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.

Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.

Вы можете увидеть, как своими руками поменять элемент прикуривателя на примере модели Примьера.

Предохранители и реле Ниссан Кашкай 1 (J10)

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле.

На автомобиле предохранители и реле установлены в заднем (рис. 10.1) и переднем (рис. 10.2) монтажных блоках, расположенных в моторном отсеке.

Рис. 10.1. Номера предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке

Назначение предохранителей и реле заднего монтажного блока моторного отсека, а также защищаемые ими цепи указаны в табл. 10.1, переднего монтажного блока моторного отсека — в табл. 10.2.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В ЗАДНЕМ МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ (Таблица 10.1)
Номер предохранителя / реле	Сила тока,А	Цвет предохранителя	Защищаемая цепь
Предохранители
F1	15	Синий	Обогреватель стекла двери задка, обогреватель зеркал заднего вида
F2	15	Синий	То же
F3	15	Синий	Противотуманные фары
F4	30	Зеленый	Очиститель ветрового стекла
F5	15	Синий	Лампа ближнего света правой фары
F6	15	Синий	Лампа ближнего света левой фары
F7	10	Красный	Лампа дальнего света правой фары
F8	10	Красный	Лампа дальнего света левой фары
F9	10	Красный	Лампы габаритных огней
F10	—	—	Резерв
F11	15	Синий	Управление трансмиссией
F12	20	Желтый	Блок управления двигателем
F13	10	Красный	Компрессор кондиционера
F14	10	Красный	Лампы света заднего хода
F15	10	Красный	Коробка передач
F16	10	Красный	Система управления двигателем
F17	15	Синий	Топливный насос
F18	10	Красный	Система питания (топливные форсунки)
F19	10	Красный	Гидроэлектронный блок ABS
F20	—	—	Резерв
Реле
R6	—	—	Реле системы зажигания
R8	—	—	Реле обогреватель стекла двери задка
R16	—	—	Реле малых оборотов вентилятора системы охлаждения двигателя I
R17	—	—	Реле высоких оборотов вентилятора системы охлаждения двигателя II

Рис. 10.2. Номера предохранителей и реле в переднем монтажном блоке, расположенном в моторном отсеке

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ПЛАВКИХ ВСТАВОК В ПЕРЕДНЕМ МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ (Таблица 10.2)
Номер предохранителя / плавкой вставки / реле	Сила тока, А	Цвет	Защищаемая цепь
Предохранители / плавкие вставки
F1	20	Желтый	Турбина охладителя воздуха (турбодизель)
F2	10	Красный	Блок переключателя режимов работы трансмиссии (автомобили с полным приводом)
F3	10	Красный	Генератор
F4	10	Красный	Звуковой сигнал
FL5	60/30/30	Желтый	Электроусилитель рулевого управления, насос омывателя фар, система ABS
F6	40	Зеленый	Система ABS, система курсовой устойчивости
F7	30	Зеленый	Электрообогреватель салона (для автомобиля с дизельным двигателем)
F8	30	Зеленый	То же
F9	30	Зеленый	>>
F10	—	—	Резерв
FL11	50/30/40	Синий	Вентилятор системы охлаждения двигателя, зажигание
F12	40	Зеленый	Блок управления электрооборудованием салона
Реле
R3	—	— Звуковой сигнал
R4	—	—	Вентилятор системы охлаждения двигателя
R5	—	—	Насос омывателя фар

Назначение предохранителей и реле в монтажном блоке, расположенного в салоне автомобиля, приведены в табл. 10.3.

Рис. 10.3. Номера предохранителей и реле в монтажном блоке, расположенном в салоне: А — пинцет

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ (Таблица 10.3)
Номер	Сила тока, А	Цвет	Защищаемая цепь
Предохранители
F1	10	Красный	Аудиосистема, электропривод наружных зеркал
F2	15	Синий	Передняя розетка
F3	—	Резерв
F4	10	Красный	Кондиционер, электрообогреватель салона
F5	15	Синий	Электромотор отопителя
F6	15	Синий	То же
F7	10	Красный	Дополнительное оборудование
F8	15	Синий	Датчики вариатора (механическая КП)
F9	15	Синий	Аудиосистема
F10	10	Красный	Лампы стоп-сигналов
F11	—	—	Резерв
F12	10	Красный	Блок управления электрооборудованием салона
F13	10	Красный	Электрооборудование
F14	15	Синий	Розетка задняя (если установлена)
F15	10	Красный	Обогрев зеркал
F16	10	Красный	Блок управления электрооборудованием салона
F17	15	Синий	Электрооборудование
F18	20	Желтый	Моторедуктор стеклоочистителя ветрового окна
F19	10	Красный	Подушки безопасности системы SRC
F20	10	Красный	Обогрев сидений
Реле
R1	—	—	Дополнительное оборудование салона

Материалы по теме

j11

Блоки в салоне

Они находятся с торцевой стороны панели приборов.

Правый блок (может отсутствовать)

Левый блок (основной)

Пример расположения

Фотография

Самый верхний ряд запасные предохранители.

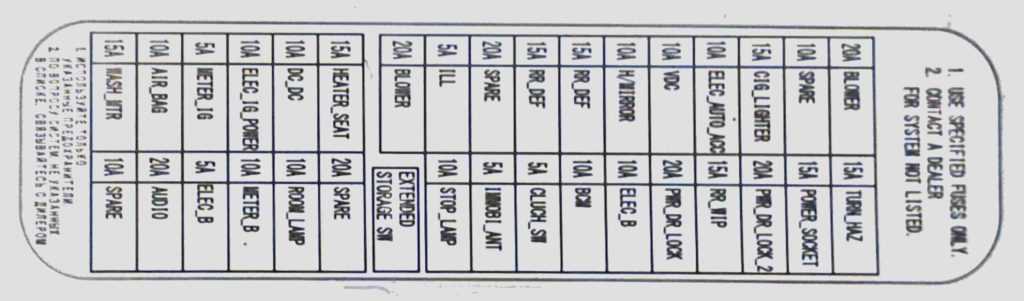

Схема с обратной стороны крышки

Назначение элементов

Нумерация с лева на право, с верху вниз.

1. 15А Стеклоомываетель
2. 10А Подушки безопастности
3. 5А Приборная панель
4. 10А Система зажигания
5. 10А VDC (система стабилизации, контроля курсовой устойчивости )
6. 15A Подогрев сидений
7. 20А Вентилятор
8. 5А Подсветка приборов, кнопок, бардачка
9. 20А Резерв
10. 15А Обогреватель стекла
11. 15А Обогреватель стекла
12. 10А Зеркала
13. 10А Система курсовой устойчивости
14. 10А Элекроустройства
15. 15А Прикуриватель передний
16. 10А Резерв
17. 20А Вентилятор
18. 10А Резерв
19. 20А Аудиосистема
20. 5А Электрокомпоненты
21. 10А Приборная панель
22. 10А Освещение салона
23. 20А Резерв
24. 10А  Стоп сигналы
25. 10А Антенна иммобилайзера
26. 5А Выключатель, датчик сцепления
27. 10А BMC
28. 10A Электрокомпоненты
29. 20А Питание открытие/ закрытие дверей
30. 15А Стеклоочистители
31. 15А Задняя розетка (прикуриватель)
32. 15А Аварийная сигнализация, сигналы поворота

Отдельные элементы реле находятся с обратной стороны блока.

• Реле системы зажигания
• Реле переднего вентилятора двигателя
• Реле задних противотуманных фар
• Вспомогательное реле

Монтажные блоки

Они находятся в моторном отсеке под патрубком воздухозаборника. Пример доступа показан на рисунке.

Фото 1-го монтажного блока

Описание 1-го монтажного блока

Схема

Перевод обозначений на русском

81	10А Блок управления двигателем
82	15А Блок управления двигателем,
83	15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости
84	10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм
85	15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания
86	15А Форсунки, катушки зажигания, блок предохранителей
87	15А Реле компрессора кондиционера
88	Не используется
89	Не используется
90	30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя
91	20А Реле топливного насоса
92	Не используется
93	10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи
94	Не используется
95	5А Блок блокировки рулевого колеса
96	10А Реле повторного запуска (старт-стоп)
97	10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи

Фото 2-го монтажного блока

Описание 2-го монтажного блока

Блоки под фарой

Они расположены под левой фарой, за бампером.

Блок 1 пример фото

Пример схемы 1-го блока

Блок 2 фотография

Схема 2-го блока под фарой

Обозначение

HEATED SCREEN	Обогрев стекла
H/LAMP WASHER RELAY	Реле омывателей фар
ANTI THEFT HORN RELAY	Реле звукового сигнала противоугонной системы
HEATED FRONT SCREEN RELAY	Реле обогрева лобового стекла

Расположение

Практически все электрически цепи питания машины защищаются предохранителями, которые находятся в специальном блоке. Все потребляемое оборудования, такое как магнитола, бензонасос, лампочки в салоне, стоп-сигналы и прочие подключается к монтажному блоку предохранителей (далее — БП).

Что касается транспортных средств Ниссан Кашкай, то эти полу кроссоверы оборудованы тремя БП. Один из блоков, в которых установлены как реле, так и обычные плавкие детали, находится в салоне транспортного средства, а именно в самой торпеде слева от рулевого колеса. В общем, в районе водительского сиденья. Он скрыт за пластиковой облицовкой.

Что касается второго и третьего БП, то их можно найти в моторном отсеке.  Если вы откроете капот, то сможете увидеть оба механизма со стороны левой фары, напротив водительского сиденья. Они находится за аккумуляторной батареей в районе патрубка воздухозаборника.

Блок силовых предохранителей

№	A	Назначение
A	450	Стартер, реле перезапуска двигателя (Engine Restart Baypass Relay)
B	450	Генератор
C	100	Вспомогательное реле (предохранители: “13”, “14”, “15”), реле обогрева заднего стекла (предохранители: “10”, “11”, “12”), реле отопителя (предохранители: “7”, “17”), реле переднего стеклоочистителя, правая фара, задний правый фонарь, передний правый противотуманный фонарь, предохранители: “19”, “20”, “21”, “22”, “24”, “25”, “26”, “27”, “28”, “29”, “30”, “31”, “32”, “33”, “57”, “58”, “U”
D	100	Реле зажигания (предохранители: “56”, “61”, “63”, “65”, “67”), реле кондиционера, реле вентилятора системы охлаждения двигателя 1, левая фара, задний левый фонарь, передний левый противотуманный фонарь, предохранители: “P”, “Q”
E	50	Предохранители: “R”, “S”, “T”, “42”, “44”, “45”, “46”
U	100	Правая фара, задний правый фонарь, передний правый противотуманный фонарь, блок управления свечами накаливания, блок управления термоплунжера, предохранитель: “58”
V	100	Предохранители: “F”, “G”, “H”, “I”, “K”, “L”, “M”, “34”, “35”, “36”, “37”, “38”, “39”, “41”, “N”, “O”,

Как производить замену?

В салоне находится блок плавких предохранителей, которые чаще всего отвечают за световые приборы. Любой из них несложно заменить: в первую очередь для этого потребуется на всякий случай снять клемму аккумулятора с отметкой минус. Это делается, чтобы избежать случайного удара током при работе.

Демонтировать предохранитель удобнее всего специальными щипцами или пинцетом. Если компонент выгорел, его нужно поменять на аналогичный. Загрязненное контактное гнездо нужно очистить, для этого рекомендуется использовать специальный спрей для чистки контактов. Можно также применять специальную щетку.

В замене нет ничего сложного, важным является только совпадение номинала для правильной работы электрических цепей. Если это условие не соблюдать, то либо будет часто перегорать предохранительный элемент, либо, наоборот, от него не будет никакой пользы, и произойдет короткое замыкание, которое нанесет вред электрооборудованию.

Схема блока предохранителей с 2009 года

Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

Расположение реле и предохранителей в монтажном блоке:

• F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
• F2 (7,5 А) Левая фара (ближний свет)
• F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
• F4 (10 А) Левая противотуманная фара
• F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
• F6 (15 А) Прикуриватель
• F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
• F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
• F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
• F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
• F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
• F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
• F13 (10 А) Правая фара (дальний свет)
• F14 (10 А) Правая противотуманная фара.
• F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
• F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
• F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
• F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
• F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
• F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

• К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
• К2 – реле очистителя ветрового стекла;
• К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
• К4 – реле включения ближнего света фар;
• К5 – реле включения дальнего света фар;
• К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
• К7 – реле включения обогрева заднего стекла;
• К8 – реле не используется;

Схема соединений монтажного блока:

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; F1–F20 – плавкие предохранители.
