Предохранители в моторном отсеке Sportage 4
Блок предохранителей под капотом Киа Спортейдж 4 поколения смонтирован непосредственно возле аккумуляторной батареи. Он состоит из следующих предохранителей типа Мульти:
- MDPS 1, 2 – MDPS (100, 80А).
- В+1, +2, +3 – интеллектуальная распределительная коробка (60, 60, 50А).
- ВЕНТИЛЯТОР – реле охлаждающего вентилятора радиатора (40А).
- КРЫШКА БАГАЖНИКА С ЭЛЕКТРОПРИВОДОМ – комплекс подогрева заднего стекла (40А).
- ЗАЖИГАНИЕ 1 – замок зажигания для классических систем, реле PDM для модификаций Kia Sportage 4 с электронным ключом (40А).
- ЗАЖИГАНИЕ 2 – стартер и замок зажигания для классических систем, реле PDM для модификаций Kia Sportage 4 с электронным ключом (30А).
- СВЕЧА НАКАЛИВАНИЯ – свечи зажигания (80А).
- ОБОГРЕВАТЕЛЬ С ПТК 1, 2, 3 – соответственно реле 6, 5, 4 (50А).
Расположение блока предохранителей и реле под капотом.
Также в блоке подкапотного пространства Киа Спортейдж 4 задействованы следующие патронные и слаботочные предохранители:
- TCM 3, 4 – TCM (40А).
- B+4 – интеллектуальная распределительная коробка (50А).
- ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 1, 2 – первая и вторая скорость охлаждающего вентилятора радиатора (50, 40А).
- ОТКРЫТИЕ КРЫШКИ БАГАЖНИКА – привод замка багажного отсека (40А).
- ПОДОГРЕВАТЕЛЬ ТОПЛИВА – комплекс обогрева топливного фильтрующего элемента (30А).
- ABS 2, 3 – ABS и ESC (40, 10А).
- ОМЫВАТЕЛЬ – омывающая система передних блок-фар (20А).
- E-CVVT 1, 2 – PCM (20А).
- СТЕКЛООЧИСТИТЕЛЬ 1 – замок зажигания для классических систем, реле PDM для Kia Sportage 4 с электронным ключом (30А).
- СТЕКЛООЧИСТИТЕЛЬ 2 – ECM, BCM, PCM (10А).
- TCU 1 – PCM, TCM (15А).
- BMS – датчик АКБ (10А).
- ECU 3, 4, 5 – PCM, ECM (20, 15, 15А).
- ДАТЧИК 1 – датчик содержания кислорода (15А).
- ДАТЧИК 2 – реле топливного насоса, клапан на впускном комплексе на электромагнитной системе, ДМРВ и положения распределительного вала (10А).
- ДАТЧИК 3 – стоповые огни, датчик положения коленчатого вала (10А).
- ECU 2 – катушки зажигания (20А).
- АНТИОБЛЕДЕНИТЕЛЬ – система подогрева ветрового стекла (15А).
- ТОПЛИВНЫЙ НАСОС – насос подачи топлива (20А).
- AEB – AEB (10А).
- МОДУЛЬ – стоповые огни, свечи зажигания, датчик фильтрующего топливного элемента (7,5А).
- СИГНАЛИЗАЦИЯ – цепь включения сирены охранной сигнализации (10А).
- ДАЛЬНИЙ СВЕТ – реле BI-Function (10А).
- ВАКУУМНЫЙ НАСОС 2 – вакуумный насос (15А).
- РОЗЕТКА 1, 2 – розетка для переднего и заднего ряда кресел соответственно (20А).
- ECU 6 – контроллер уровня масла, PCM, ECM (10А).
- TCU 2 – огни заднего хода, селектор автоматической трансмиссии (15А).
- ОГНИ ЗАДНЕГО ХОДА – программа экстренных вызовов, фонари заднего хода, зеркало с автоматическим затемнением (10А).
- ECU 1 – электронный блок управления силовым агрегатом Киа Спортейдж 4 (30А).
Реле
Панель плавких предохранителей в отсеке двигателя
В силовом блоке подкапотного пространства Киа Спортейдж 4 поколения смонтированы следующие реле:
- первой и второй скорости охлаждающего вентилятора радиатора,
- подогрева переднего и заднего стекла,
- обогревательного комплекса ПТК 1, 2, 3,
- подачи звукового оповещения от охранной сигнализации,
- подогрева топливного фильтрующего элемента,
- стартера,
- омывающего комплекса передних блок-фар,
- вентилятора,
- погружного насоса подачи топлива.
Как поставить датчики давления в шинах
Монтаж сенсоров в колеса авто – сложный, кропотливый процесс. Сенсор отличается большой чувствительностью к механическим воздействиям, повредить блок во время бортировки покрышки легко. Следовательно, правильно установить элемент, не сломав его можно проявляя большую аккуратность. При отсутствии необходимых станков, рекомендуется обратиться на СТО.
Если пользователь хочет поставить конструкцию самостоятельно, необходимо придерживаться такой последовательности действий.
Вставить сосок и затянуть его прижимной гайкой.
Надеть первый борт шины на диск.
Аккуратно прикрутить датчик к посадочной планке золотника.
Предельно осторожно забортировать покрышку и накачать колесо до необходимого давления.
Монтажный блок
Найти данный агрегат можно в салоне, заглянув под декоративный щиток приборной панели. Чтобы получить доступ к предохранителям, нужно будет ухватиться за ручку монтажного блока и потянуть ее на себя с небольшой силой. Когда она откроется, можно увидеть огромное количество предохранителей и реле, схема которых представлена ниже.
Чтобы понять, какой предохранитель за что отвечает, стоит обратить внимание на таблицу, куда сведены основные элементы
| Обозначение | Назначение |
|---|---|
| F1 | Управление аудиосистемой и видеонавигацией. |
| F3 | Управление стеклоподъемниками. |
| F7 | Электроусилитель руля. |
| F17 | Противотуманные фары. |
| F16 | Включение/выключение аварийной сигнализации. |
| F19 | Работа стартера. |
| F22 | Работоспособность подушки безопасности. |
| F36 | Кондиционер. |
Нетрудно догадаться, что большинство предохранителей отвечает за работоспособность систем, обеспечивающих комфортное нахождение в салоне и управление автомобилем
Сюда можно включить также управление освещением внутри машины, открытие и закрытие люка, блокировку дверных замков и обратить внимание на наличие предохранителя на прикуриватель
Помимо прочего в блоке имеются предохранители, отвечающие за эксплуатацию аудиосистем, приемников, розеток.
Также в данном агрегате имеются элементы, обеспечивающие надежную работу стеклоочистителей. Дополнительно можно отметить обогрев заднего стекла, и сидений, пассажирских и водительского. Сюда же стоит отнести работоспособность омывателя лобового стекла.
Блок под капотом
Расположен рядом с аккумуляторной батареей.
Вариант 1
Схема
Назначение
| FUEL INJ | Система впрыска топлива |
| ADD | Вентилятор К/В |
| EGI MAIN (80 A) | Главное реле (зажигание) |
| BTN | Лампы стоп — сигналов, подсветки номерного знака, салонного светильника и аварийной сигнализации |
| IGN | Зажигание |
| P/WIN | Электро стеклоподъемники |
| MAIN | Топливный насос, реле топливного насоса, инжекторы, главное реле |
| FUEL PUMP (80 А) | Главное реле (топливный насос, инжекторы) |
| ABS | Система анти блокировки тормозов |
| HEAD | Фары |
| START | Реле стартера |
Вариант 2
Пример схемы с крышки блока
Схема
Расшифровка предохранителей
| 1 | 30А Фары |
| 2 | 40А Стоп-сигналы, подсветка номерного знака, освещение салона, аварийная сигнализация |
| 3 | 40А Зажигание |
| 4 | 15А Освещение салона, комбинация приборов, аудиосистема |
| 5 | 30А ABS |
| 6 | 10А Система управления двигателем |
| 7 | 15А Топливный насос, инжектор, главное реле, реле топливного насоса |
| 8 | 10А Датчик кислорода |
| 9 | 10А Датчик кислорода |
| 10 | 10А Топливный насос, диагностический разъем |
| 11 | 30/60А Инжектор |
| 12 | 40А Кондиционер |
| 13 | 40А Стоп-сигналы, подсветка номерного знака, освещение салона, аварийная сигнализация |
| 14 | 30А ABS |
| 15 | 30А Зажигание |
| 16 | 30А Электрические стеклоподъемники |
| 17 | 80А Главный предохранитель |
Реле
- R1 — Главное реле
- R2 — Реле топливного насоса
Если есть что добавить, пишите в комментарии.
Процесс снятия и замены предохранителей
Для замены предохранителя понадобятся:
- Выключите зажигание.
- Откройте крышку блока.
- Возьмите пинцет.
- Вытащите перегоревший предохранитель.
Если необходимо заменить реле, его нужно потянуть на себя, раскачивая влево-вправо.
Видео замены
Демонтаж подкапотного блока
Для устранения засоров в кабине и моторном отсеке потребуются следующие инструменты:
- головка головки: 10 мм;
- отвертки: шлицевые, крестовые;
- удлинитель розетки;
самостоятельно полностью снять эту деталь сложно, так как все провода припаяны прямо к плате. Для самостоятельной замены доступен только блок питания. Для его удаления необходимо:
- Остановите автомобиль, снимите клемму с отрицательного полюса аккумуляторной батареи.
- Откройте капот и снимите крышку с монтажного блока, нажав на 2 защелки.
- Откручиваем 2 гайки с головкой «10» в верхних углах детали.
- Снимите кабельные наконечники со шпилек.
- Вытащите модуль.
- Установите новую деталь и соберите в обратном порядке.
Предохранители и реле Honda CR-V 3
Рассмотрены автомобили Хонда СРВ 3 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.
В зависимости от года выпуска и комплектации автомобиля расположение предохранителей и реле может отличаться от вашей, поэтому смотрите схему, расположенную на наклейках вашего автомобиля.
Блок предохранителей и реле в моторном отсеке honda cr-v 3.
Расположен слева задней части моторного отсека.
Схема расположения предохранителей и реле в блоке.
наклейка расположена на внутренней стороне крышки блока.
хонда срв 3 с дизельным двигателем.
для увеличения нажмите на изображении.
Реле электромагнитной муфты компрессора кондиционера
(100A) Главный предохранитель аккумуляторной батареи
(50A) Главный предохранитель фар
(30A) Преднатяжители ремней безопасности
(80A) Главный предохранитель дополнительного оборудования
(70A) Блок управления свечами накаливания
(40A) Главный предохранитель электрических стеклоподъемников
(7,5A) Электромагнитная муфта компрессора кондиционера
(15A) Управление двигателем
(7.5A) Блок управления системой впрыска
(40A) Блок управления электродвигателем вентилятора кондиционера/отопителя
(30A) Обогреватель заднего стекла
(10A) Фонари заднего хода
(7,5A) Освещение салона
(30A) Подогреватель топлива
(30A) Электродвигатель основного вентилятора
(7,5A) Подогреватель топлива
(15A) Звуковой сигнал, стоп-сигналы
(15A) Аварийная световая сигнализация
(30A) Электродвигатель вентилятора конденсатора кондиционера
(20A) Управление двигателем
(20A) Электропривод передних сидений
(20A) Электропривод передних сидений
(30A) Омыватель фар
расположение предохранителей и реле в монтажном блоке под капотом для автомобилей хода срв 3 с бензиновым двигателем.
для увеличения нажмите на изображении.
описание и назначение.
Реле катушки зажигания
Реле электромагнитной муфты компрессора кондиционера
Реле кислородного датчика
Реле обогревателя заднего стекла
Реле системы управления двигателем
Реле очистителя заднего стекла
Реле электродвигателя вентилятора кондиционера/отопителя
Реле блока управления дроссельной заслонкой
Реле электродвигателя вентилятора конденсатора кондиционера
(100A) Главный предохранитель аккумулятора
(50A) Замок зажигания
(50A) Главный предохранитель фар, Главный предохранитель электрических стеклоподъемников
(30A) Преднатяжители ремней безопасности
(20A) Электродвигатель вентилятора конденсатора кондиционера
(20A) Электродвигатель вентилятора системы охлаждения
(30A) Обогреватель заднего стекла
(40A) Блок управления электродвигателем вентилятора кондиционера/отопителя
(15A) Аварийная световая сигнализация
(15A) Управление двигателем
(15A) Звуковой сигнал, стоп-сигналы
(20A) Электропривод передних сидений
(20A) Электропривод передних сидений
(7,5A) Электродвигатель вентилятора конденсатора кондиционера
(30A) Преднатяжители ремней безопасности
(15A) Катушки зажигания
(15A) Управление двигателем
(7,5A) Электромагнитная муфта компрессора кондиционера
(15A) Управление двигателем
(7.5A) Освещение салона
(10A) Фонари заднего хода
Дополнительный блок под капотом.
Блок предохранителей в салоне honda cr-v.
Находится под панелью приборов со стороны водителя.
Схема расположения предохранителей — бензин.
для увеличения нажмите на изображении.
Реле электропривода стеклоподъемников
Реле топливного насоса
(7.5A) Электрические стеклоподъемник
(15A) Топливный насос
(7,5A) Блок управления системой ABS/VSA
(15A) Подогреватель передних сидений
(20A) Противотуманные фары
(10A) Лампы системы освещения в дневное время
(10A) Очиститель заднего стекла
(7,5A) ODS (Система обнаружения пассажиров на сиденьях)
(7,5A) Приборная панель
(10A) Электронный блок управления SRS
(10A) Правая фара (дальний свет)
(10A) Левая фара (дальний свет)
(7,5A) Маломощные лампы (внутреннее освещение салона)
(7,5A) Маломощные лампы (Наружные приборы освещения)
(10A) Правая фара (ближний свет
(10A) Левая фара (ближний свет)
(20A) Главный предохранитель цепи дальнего света фар
(15A) главный предохранитель маломощных ламп
(7,5A) Задний противотуманный фонарь
(20A) Главный предохранитель цепи ближнего света фар
В салоне
Порядок действий следующий:
- Поставить машину на ручник, выключить зажигание.
- Снять клемму с «–» полюса батареи, ослабив клемму ключом «на 10».
- Снять нижний левый щиток панели приборов:
- Оттянуть в салон резиновый уплотнитель на левом торце панели.
- Снять накладку на левом торце, поддев ее отверткой.
- Выкрутить отверткой 4 винта: 2 в торце, 1 в левом и правом нижнем углу накладки со стороны водительского сиденья.
- Отсоединить большую серую колодку, повернув фиксирующую скобу вправо.
- Отсоединить 3 маленьких колодки, нажав пальцами на фиксаторы.
- Открутить ключом «на 10» 2 гайки и 1 болт, крепящие деталь к панели приборов и кузову.
- Повернуть деталь и отсоединить с обратной стороны 3 колодки.
Блоки в салоне
В салоне Киа Каренс 3 находятся 2 блока с предохранителями и реле.

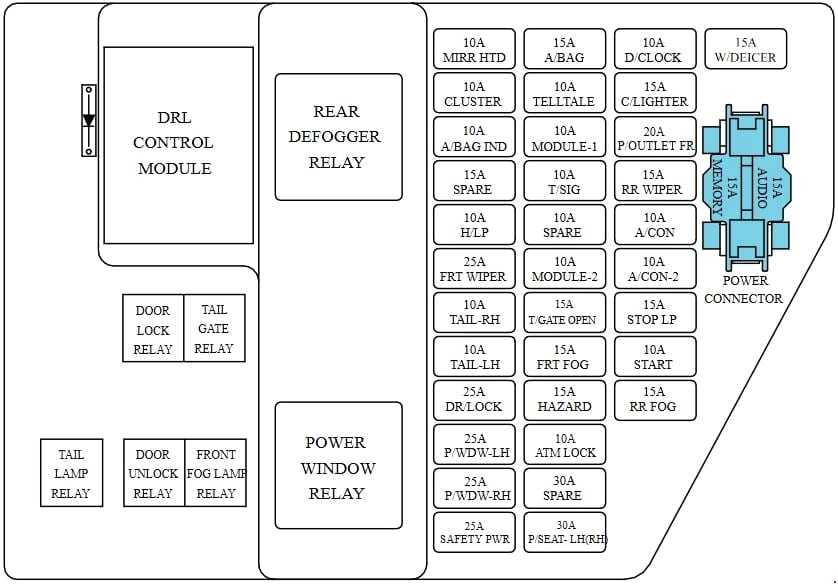

Блок предохранителей и реле
Данный блок предохранителей и реле находится в левой тыльной части панели приборов, за защитной крышкой.
Схема
Описание
| AUDIO | 15А Аудиосистема |
| MEMORY | 15А Блок управления кузовными электронными системами (BCM), Часы с цифровой индикацией, Реле складывания зеркал, Приборная панель, Лампа освещения салона, Лампа противосолнечного козырька, Индикатор положения двери, Блок управления кондиционером воздуха |
| MIRR HTD | 10А Электродвигатель складывания наружных зеркал и устройство для очистки запотевшего стекла, Блок управления кондиционером воздуха |
| A/BAG | 15А Электронный блок управления системой SRS |
| D/ CLOCK | 10А Выключатель привода складывания боковых зеркал заднего вида, Аудиосистема, Блок управления электронными системами кузова (BCM), Часы с цифровой индикацией, Блок управления системой блокировки автоматической коробки передач |
| W/ DEICER | 15А Реле устройства для предотвращения запотевания ветрового стекла |
| CLUSTER | 10А Приборная панель, резистор предварительного возбуждения |
| TELL TALE | 10А Часы с цифровой индикацией, выключатель PAB |
| C/ LIGHTER | 15А Прикуриватель |
| A/BAG IND | 10А Приборная панель |
| MODULE -1 | 10А Система блокировки ключа в замке (для автомобилей с автоматической трансмиссией), Датчик угла поворота, Панель управления, Предупредительный зуммер, Сигнализирующий о движении задним ходом переключатель система стабилизации курсовой устойчивости (ESP), Блок управления кузовными электронными системами (BCM), Система управления автоматическим включением освещения |
| P/ OUTLET FR | 20А Передняя розетка для подключения внешних потребителей |
| SPARE | Запасной предохранитель |
| T/SIG | 10А Включатель аварийной сигнализации |
| RR WIPER | 15А Электродвигатель стеклоочистителя заднего стекла, Реле стеклоочистителя заднего стекла, Много функциональный переключатель |
| H/LP | 10А Реле фар, Датчик качества воздуха, Привод устройства регулировки фар, Реле нагревателя PTC #1,#2, Реле нагревателя топливного фильтра |
| SPARE | 10А Запасной предохранитель |
| A/CON | 10А Блок управления кондиционером, Реле вентилятора |
| FRTWIPER | 25А Реле стеклоочистителя, Электродвигатель стеклоочистителя, Много функциональный переключатель |
| MODULE -2 | 10А Люк, датчик дождя, Реле подогрева сидений, Хромированное зеркало с электроприводом, Блок управления электронными системами кузова (BCM) |
| TAIL -RH | 10А Правая фара, Задний правый комбинированный фонарь, Лампа освещения номерного знака, Блок управления дневными ходовыми огнями, Подсветка приборной панели |
| T/GATE OPEN | 15А Выключатель дверцы отсека топливо заправочной горловины, Реле двери багажного отделения |
| STOP LP | 15А Выключатель стоп -сигналов |
| TAIL-LH | 10А Левая фара, Левый задний комбинированный фонарь, Реле передней противотуманной фары |
| FRT FOG | 15А Реле передней противотуманной фары |
| START | 10А Реле охранной сигнализации, Катушка пускового реле, Выключатель замедлителя |
| DR/ LOCK | 25А Реле запирания/ отпирания дверей |
| HAZARD | 15А Включатель аварийной сигнализации, Реле аварийной сигнализации |
| RR FOG | 15А Реле задней противотуманной фары |
| P/ WDW-LH | 25А Основной выключатель электрических стекло подъемников, Выключатель электрического стекло подъемника левой двери |
| ATM LOCK | 10А Выключатель спортивного режима, Разъем линии передачи данных, Блок управления кондиционером воздуха, много функциональный диагностический разъем |
| P/WDW -RH | 25А Основной выключатель электрических стеклоподъемников, Выключатель электрического стекло подъемника правой двери |
| SPARE | 30А Запасной предохранитель |
| SAFETY PWR | 25А Электродвигатель блокировки стеклоподъемников |
| P/SEAT -LH | 30А Переключатель управления электроприводом сиденья водителя |
Дополнительный блок реле
Схема
Обозначение
| 1 | Резерв |
| 2 | Подогрев сидений |
| 3 | Задняя противотуманная фара |
| 4 | Датчик дождя |
| 5 | Складывающиеся зеркала |
| 6 | Обогреватель лобового стекла |
| 7 | Аварийная сигнализация |
| 8 | Звуковой сигнал противоугонной системы |
| 9 | Противоугонная система |
Блок под капотом
Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.
Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)
Фото — схема
Описание предохранителей
| FB1 | 50А Электрогидравлический жесткий верх HT |
| FB2 | 80А Дизель (Контроллер времени накаливания) |
| FB3 | 80А ЭГУР |
| FB4 | 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH |
| FB5 | 80А на REC / Задний блок предохранителей |
| FB6 | 80А на REC / Задний блок предохранителей |
| F1 | 20А Антиблокировочная система тормозов (ABS) |
| F2 | 30А Антиблокировочная система тормозов (ABS) |
| F3 | 30А Система обогрева, вентиляции салона, климат-контроль (HVAC) |
| F4 | 30А Система обогрева, вентиляции и кондиционирования (HVAC) |
| F5 | 30/40А Вентилятор системы охлаждения 1* |
| F6 | 30/40А Вентилятор системы охлаждения 2* |
| F7 | 10А Омыватели стекол 20A (без REC) Центральный замок ZV |
| F8 | 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA |
| F9 | 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) |
| F10 | 7.5A На диагностический разъем DIAG |
| F11 | 7.5A Приборы |
| F12 | 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV |
| F13 | 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) |
| F14 | 30А Стеклоочиститель ветрового окна |
| F15 | 30А Стеклоочиститель окна двери |
| F16 | 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх |
| F17 | 25А Подогрев топливного фильтра (дизельные модели) |
| F18 | 25А Стартер |
| F19 | 30А Электронное оборудование коробки передач |
| F20 | 10А Кондиционер / Звуковой сигнал (K4_X125) |
| F21 | 20А Электронное оборудование двигателя |
| F22 | 7,5А Электронное оборудование двигателя |
| F23 | 10А Система адаптивного света фар (AFL), регулирование угла наклона фар |
| F24 | 15А Топливный насос |
| F25 | 15А Электронное оборудование коробки передач |
| F26 | 10А Электронное оборудование двигателя |
| F27 | 5А Усилитель рулевого управления |
| F28 | 5А Электронное оборудование коробки передач |
| F29 | 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic |
| F30 | 10А Электронное оборудование двигателя (катушки зажигания) |
| F31 | 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) |
| F32 | 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
| F33 | 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F34 | 7,5А Блок управления модуля рулевой колонки |
| F35 | 20А Информационно — развлекательная система |
| F36 | 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель |
Назначение реле
- К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
- К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
- К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
- К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
- К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
- К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
- К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
- К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
- К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
- К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
- К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
- К9 (K1_X125) Стартер (FE18, K3_X125)
- К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
- К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
- К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
- К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
- К13 (K10_X125) Топливный насос (FE24)
- К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)
Отдельные элементы реле могут находится вне основного блока, например:
- K30A Реле — вентилятор радиатора (FE5, FE6)
- K30B Реле — вентилятор радиатора (FE5, FE6)
- K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
- K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)
Процесс замены предохранителей и снятия монтажного блока
Для замены в «Киа-Спортейдж 3» используются предохранители типа Micro.
Если таких нет под рукой, то можно временно использовать заменитель типа Mini. Процесс замены в обоих блоках не отличается:
- Выключить зажигание, взять пинцет из крышки подкапотного блока. Вытаскивать предохранители с его помощью удобнее, чем рукой.
- Открыть крышку монтажной коробки.
- Вытащить пинцетом перегоревшую перемычку.
- Вставить новую деталь.
Для замены предохранителей FL1-FL9 в подкапотном блоке нужно:
- Открутить ключом «на 10» гайку в нижней левой части монтажной коробки.
- Подцепить отверткой планку с предохранителями и вытащить ее.
Для демонтажа блоков потребуются:
- рожковый ключ: 10 мм;
- шлицевая отвертка.
