Киа рио 2013 блок предохранителей

Блок под капотом

Расположен в левой части моторного отсека.

Пример схемы с крышки блока

Фото — схема

Деловое свидание, встреча

F1 Резерв
F2 Реле обогрева наружных зеркал 10А
F3 15А Топливный насос
F4 Звуковой сигнал 10А
F5 10А Кондиционер
F6 Резерв
F7 Резерв
F8 15А Топливная система (топливные форсунки), блок управления двигателем, электромагнитный клапан изменения фаз газораспределения
F9 10A Датчики системы управления двигателем, блок управления двигателем, модуль иммобилайзера
F10 Блок ТСМ 10А
F11 10A Фары заднего хода
F12 Резерв
F13 Резерв
FL1 Распределительная коробка панели приборов 50А
FL2 30А Реле вентилятора охлаждения двигателя (высокая, низкая скорость)
FL3 30А Реле блока управления двигателем
FL4 40А Реле блока управления электронным ключом, выключатель зажигания (без электронного ключа)
FL5 50А Реле запуска двигателя (электронный ключ), выключатель зажигания (без электронного ключа)
R1 Резерв
R2 Реле аварийного торможения
R3 Реле топливного насоса
R4 Реле обогрева наружного зеркала заднего вида
R5 Реле звукового сигнала
R6 Реле кондиционера
R7 Реле вентилятора (низкая скорость)
R8 Резерв
R9 Реле электронного блока управления двигателем
R10 Реле электровентилятора аэратора отопителя
R11 Резерв
R12 Реле выключателя замка зажигания
R13 Реле вентилятора (высокая скорость)
R14 Резерв

Силовой блок реле

Он расположен на левой стороне основного блока.

Схема

Обозначение

  1. Распределительная коробка панели приборов 50А, реле задних фонарей
  2. Резерв
  3. Резерв
  4. Генератор 125А
  5. Гидроэлектронный модуль ABS 40A, диагностический разъем
  6. Гидроэлектронный модуль АБС 40А
  7. Реле обогревателя заднего стекла 40А
  8. 40А Реле электровентилятора отопителя
  9. Резерв

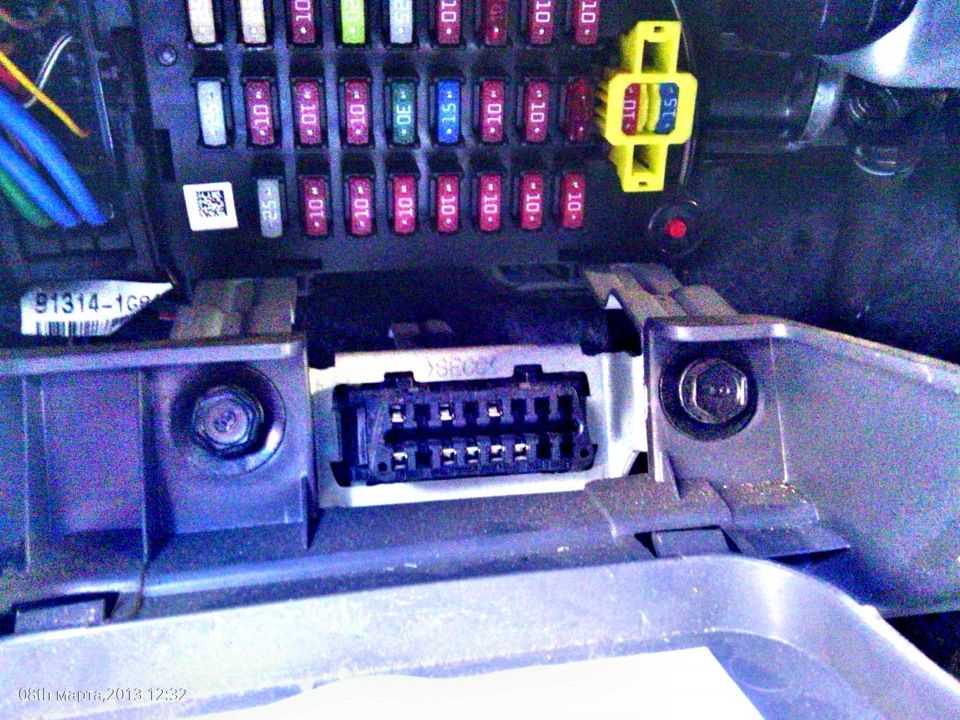

Блок предохранителей и реле, установленный в салоне автомобиля

Основные понятия

Блок реле

1 – реле вентилятора радиатора; 2 – реле обогревателя заднего стекла; 3 – реле аварийной световой сигнализации; 4 – реле звукового сигнала.

Предохранители служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Проверка

Блок реле установлен в салоне автомобиля у основания передней стойки. Общее реле установлено на кронштейне поддержки радиоприемника.

Инструкция по выполнению

1. Омметром проверьте проводимость плавких предохранителей. 2. Если предохранитель перегорел, значит в цепи, которую он защищает, имеется короткое замыкание. Перед заменой предохранителя определите и устраните причину короткого замыкания.

Предупреждение Предохранитель перегорает в течение 15 с, если ток, протекающий через предохранитель, превышает его номинальное значение.

Предупреждение Убедитесь, что предохранитель надежно закреплен в гнезде. Проверьте, соответствует ли мощность предохранителя соответствующей цепи, которую он защищает. Перед снятием предохранителя, выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен. Всегда используйте предохранители требуемой мощности. Никогда не используйте предохранитель другой мощности и не заменяйте его чем-нибудь другим. Не заменяйте предохранитель более одного раза, не устранив источник неисправности

Ток, защищаемый предохранителем, указан сверху предохранителя: обратите внимание, что предохранители имеют различные цвета для облегчения идентификации. Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите, и не устраните причину неисправности. В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией

Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте комплект запасных предохранителей различной мощности в автомобиле

В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте комплект запасных предохранителей различной мощности в автомобиле.

Чтайте также:

  • Схема крепления молдинга на гольф 3
  • Не работает на холостом ходу фольксваген ?аран 2.0 инжектор
  • Обозначения индикаторы на део нексии
  • Проблемы с стеклоподъёмником в каризме

Процесс снятия и замены

Требуемый инструмент:

  • торцовая головка или накидной ключ: 10 мм;
  • отвертка: шлицевая, крестовая.

Подкапотный

Порядок действий следующий:

  1. Обездвижить автомобиль ручным тормозом.
  2. Снять клемму с отрицательного полюса аккумулятора.
  3. Открыть монтажный блок с предохранителями и реле, нажав пальцами на фиксатор и снять крышку.
  4. Открутить 1 болт и 1 гайку, крепящие деталь к кузову.
  5. Открутить 3 гайки, крепящие силовые провода, и снять со шпилек клеммы.
  6. Отсоединить колодки проводов с лицевой и оборотной стороны, отжав фиксаторы.
  7. Снять блок с автомобиля.
  8. Установить детали в обратном порядке.

Салонный

Порядок действий следующий:

  1. Выполнить шаг № 1 из предыдущего способа.
  2. Снять нижний щиток панели приборов: открыть лючок монтажного блока и снять его;
  3. вывернуть 4 винта, крепящих щиток;
  4. приподнять щиток так, чтобы его держатели вышли из соответствующих отверстий;
  5. снять щиток.

Снять 2 пластиковые накладки слева от лапки открытия капота.
Отсоединить от лицевой поверхности блока черную (силовую), белую, бежевую, желтую и серые (большую и малую) колодки проводов.
Отсоединить от левого торца 2 колодки, предварительно отстегнув фиксаторы.
Отключить нижнюю колодку.
Убрать диагностический разъем, нажав на 2 фиксатора по его краям.
Открутить 2 гайки, крепящие блок к распорке панели приборов.
Снять деталь со шпилек и отсоединить 11 колодок: 2 серые, 2 черные, 2 желтые, 2 бежевые, 3 белые.
Снять блок, установить новую запчасть.
Установить снятые детали в обратном порядке.

Рекомендации по замене

Не стоит устанавливать предохранительные элементы в автомобиле Kia rio 2012, 2013 другого типа. Плавкие предохранители на большой номинальный ток часто приводят к повреждениям транспортного средства и возгоранию.

Также категорически не рекомендуется даже временно монтировать вместо предохранителя любой металлический провод. Такие действия также могут вызвать пожар или перегорание проводки.

Нельзя применять отвертку или предметы из металла, чтобы устранить предохранитель из-за системных повреждений или короткого замыкания.

Как заменить предохранитель прикуривателя

как заменить перегоревший предохранитель в автомобиле

Замена предохранителя магнитолы

Очумелые ручки: Замена предохранителя

Китайские предохранители автоубийцы!!!

Замена предохранителя на Форд Фокус 2

Замена предохранителей Renault megan 2

Монтажный блок в салоне Киа Рио 3

Замена плавких вставок салонного пространства осуществляется после демонтажа декоративного кожуха. Для этого понадобится аккуратно поддеть руками и потянуть нижнюю часть кожуха, преодолев сопротивление пластиковых защёлок.

Схема предохранителей Киа Рио 3 поколения состоит из следующих элементов:

1 – реле подогрева области покоя дворников лобового стекла (15А);

2 – цепь для подсоединения вспомогательного оборудования (15А);

3 – предохранитель прикуривателя Kia Rio 3 поколения (15А);

4 – мультимедийный комплекс, контроллер оборудования кузова, комплекс без ключевого запуска;

5 – оповещение об отключении водительской подушки безопасности;

6 – ЭБУ подушками безопасности;

7 – световое оповещение аварийной остановки;

8, 9, 11, 25, 34, 45 – не задействован;

10 – подача омывающей жидкости, дворник заднего стекла (15А);

12, 13 – включение задней, передней противотуманной фары;

14 – автоматизированный механизм отключения освещения;

15 – система без ключевого запуска, стоповые огни (15А);

16 – контроллер оборудования кузова, приборная панель;

17 – разъем для диагностики, стоповые огни, парктроник, подогрев кресел;

18 – антиблокировочная система, программа контроля устойчивости;

19 – огни заднего хода;

20 – ЭБУ силового агрегата, механизм без ключевого доступа;

21 – лампы левой блок-фары;

22 – ДХО;

23 – реле цепи оповещения световой аварийной остановки (15А);

24 – система без ключевого запуска (25А);

26 – кнопка запуска, остановки двигателя;

27 – селектор автоматической КПП, датчик скорости для моделей Киа Рио 3 поколения с механической коробкой (15А);

28 – конденсатор, катушки зажигания (15А);

29 – корректор потока переднего света, контроллер оборудования кузова, кондиционер, передние фары, цепь привода стеклоподъемников, система без ключевого доступа, ДХО;

30 – рычаг переключения под рулевым колесом, дворники лобового стекла (25А);

31 – реле центрального замка, привод замка водительской двери (20А);

32 – блокировка приводов стеклоподъемников (25А);

33 – подогрев переднего ряда кресел (15А);

35 – кондиционер, подсветка багажного, салонного пространства;

36 – мультимедийный комплекс (20А);

37 – подсветка приборной панели, государственного номера, левая передняя, задняя фараы;

38 – подсветка приборной панели, правая передняя, задняя фары;

39 – замок зажигания для Киа Рио 3 поколения с механической трансмиссией, селектор автоматической КПП;

40 – приборная панель, правая фара;

41 – электрические привода стеклоподъемников, переключатель стеклоподъемника сзади, слева (25А);

42 – электрические привода стеклоподъемников, переключатель стеклоподъемника сзади, справа (25А);

43 – подогрев внешних зеркал;

44 – кондиционер.

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток Цвет
5 Светло-коричневый
10 Красный
15 Синий
20 Желтый
25 Белый
30 Зеленый

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

Потребитель тока А
1 Обогреваемые жиклеры омывателей лобового стекла 5
2 Указатели поворота 10
3 Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач 5
4 Освещение номерного знака 5
5 Обогрев сидений, климатическая установка 10
6 Плафоны и светильники для чтения, плафон багажного отделения 5
7 Блок управления ABS 10
8 Автоматический корректор наклона фар при газоразрядных лампах, телефон 5
9 Обогрев зеркал 10
10 CD-чейнджер 5
11 Круиз-контроль при автоматической коробке передач 5
12 Питание системы самодиагностики 10
13 Сигналы торможения 10
14 Установка зеркал, стеклоподъемники, центральная блокировка замков 15
15 Комбинация приборов, автоматическая коробка передач 10
16 Свободен
17 Навигационная система 7,5
18 Дальний свет правый 10
19 Дальний свет левый 10
20 Ближний свет правый, корректор наклона правой фары 10
21 Ближний свет левый, корректор наклона левой фары 10
22 Габаритные и стояночные огни правые 5
23 Габаритные и стояночные огни левые 5
24 Стеклоомыватели 25
25 Вентилятор системы вентиляции, климатическая установка 30
26 Обогрев заднего стекла 30
27 Свободен 15
28 Топливный насос 15
29 Электронные системы двигателя 20
30 Подъемно-сдвижная панель люка крыши 20
31 Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач 15
32 Электронные системы двигателя 20
33 Прикуриватель 15
34 Электронные системы двигателя 15
35 Плюс” продолжительного электропитания прицепа 30
36 Противотуманные фары, задние противотуманные фонари 15
37 Телефон, радио 20
38 Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков 15
39 Аварийная сигнализация 15
40 Звуковой сигнал 25
41 Свободен
42 Свободен
43 Свободен
44 Обогрев сидений 30

Автоматы защиты

Блок предохраниетелей под капотом автомобиля

В моторном отсеке (под капотом) могут находится два блока с предохоанителями и реле.

Основной блок

Основной блок моторного отсека расположен слевой стороны автомобиля (если стоять перед капотом лицом к авто — то справой).

Обозначение предохранителей

Схема предохранителей основного блока моторного отсека

№ на схеме Наименование предохранителя Номинал Предохранителя Защищаемая цепь
1 MDPS 1 80 А Блок электроусилителя рулевого управления (MDPS)
2 Генератор (ALT) Двигатель 1.4 л: 125 А
Двигатель 1.6 л: 150 А
Предохранители — АКБ1, АКБ2, Зажигание2, Обогреватель топливного фильтра, Вентилятор охлаждения, ECU1, TCU2, Ближний свет фар, Топливный насос, Звуковой сигнал, ECU3, Кондиционер воздуха, АКБ3, Зажигание1, Розетка питания1
3 Обогреватель заднего стекла 40 А Распределительная коробка приборной панели (реле обогревателя заднего стекла)
4 АБС 1 (ABS) 40 А Модуль управления электронной системы динамической стабилизации (ESC)
5 АБС 2 (ABS) 40 А Модуль управления электронной системы динамической стабилизации (ESC)
6 Вентилятор 40 А Реле вентилятора кондиционера воздуха
7 Стеклоочиститель 10 А Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле стеклоочистителя
8 ЭБУ 2 (E2) 10 А Разъем соединения
9 Правая фара ближний свет (RH) 10 А Ближний свет, правая фара
10 Левая фара ближний свет (LH) 10 А Ближний свет, левая фара
11 Правая фара дальний свет (RH) 10 А Дальний свет, правая фара
12 Левая фара дальний свет (LH) 10 А Дальний свет, левая фара
13 Катушка зажигания (IGN COIL) 20 А Катушки зажигания № 1-4, конденсатор
14 Форсунка (INJECTOR) 15 А ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач), ЭБУ электронного ключа, форсунки №1-4
15 Фонари заднего хода (B/UP Lamp) 10 А Выключатель фонаря заднего хода
16 АКБ 1 40 А Распределительная коробка приборной панели (предохранители — задний противотуманный фонарь, DRL, потолочный плафон, аудиосистема, блокировка дверей, датчик положения тормозной педали)
17 АКБ 2 50 А Распределительная коробка приборной панели (предохранители — электростеклоподъемник левой двери с защитой от защемления, подогрев заднего сидения, реле электростеклоподъемника)
18 Зажигание 2 (IG2) 40 А Выключатель зажигания, распределительный блок PDM (реле IG2), реле стартера
19 Вентилятор охлаждения 40 А Реле №2 вентилятора охлаждения, реле №1 вентилятора охлаждения
20 ЭБУ 1 (E1) 30 А Главное реле
21 БУТ 2 (T2) 20 А РСМ (комбинированный модуль управления двигателем и коробкой передач)
22 Левая фара ближний свет 20 А Реле ближнего и дальнего света фар
23 Топливный насос (FUEL PUMP) 15 А Реле топливного насоса
24 Звуковой сигнал 10 А Реле звукового сигнала
25 ЭБУ 3 (E3) 15 А ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач)
26 Кондиционер воздуха (A/C) 10 А Реле кондиционера воздуха
27 АКБ 3 40 А Распределительная коробка приборной панели (предохранители — Лампа Стоп сигнала, электронный ключ, блок экстренного вызова, указатель поворота, передняя противотуманная фара, иммобилайзер, реле заднего габаритного огня)
28 Зажигание 1 (IG1) 30 А Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC)
29 Розетка питания 1 (Power Outlet) 40 А Распределительная коробка приборной панели (реле розетки питания)
30 Телематика (TELEMATICS) 10 А Устройство мониторинга

Обозначение реле

Схема реле моторного отсека

№ на схеме Наименование реле Тип
1 Главное реле MINI
2 Реле стартера MICRO
3 Реле топливного насоса MICRO
4 Реле №2 стеклоочистителя MICRO
5 Реле дальнего света фар MICRO
6 Реле №2 вентилятора охлаждения MICRO
7 Реле кондиционера воздуха MICRO
8 Реле вентилятора кондиционера воздуха MICRO
9 Реле №1 вентилятора охлаждения MICRO
10 Реле №1 стеклоочистителя MICRO
11 Реле фар MICRO
12 Реле звукового сигнала MICRO

Дополнительный блок

Схема

Здесь расположены реле и предохранители отвечающие за обогрев (в частности — обогреватель ветрового стекла)

После проверки предохранителей под капотом (в мотроном отсеке), убедитесь что крышка блока закрыта до щелчка, иначе может произойти повреждение электической системы из-за попадания воды внутрь блока.

Какие предохранители на Kia Rio

К вопросу о том, какие предохранители используются на Киа Рио 4 поколения и X (X-line), отвечеаем:

В автомобиле используются три типа предохранителей:

  1. Ножевого типа (для слабых токов);
  2. Патронные;
  3. Мультипредохранители (для сильных токов).

Блок в салоне Kia Rio 3 (2011-2016)

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

Пример схемы с крышки

Предохранители

Схема

Описание

1 15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2 15А P/OUTLET Розетка для подключения дополнительного оборудования
3 15А C/LIGHTER Прикуриватель
4 10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5 10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6 10А А/BAG Блок управления системой безопасности SRS
7 10А Выключатель аварийной сигнализации
8 10А MOPS 2 ЭБУ ЭУР
9 Резерв
10 15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11 15А Обогреватель рулевого колеса
12 10А RR Реле заднего противотуманного фонаря
13 15A FRT Реле передней противотуманной фары
14 10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15 15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16 10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17 10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18 10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19 10A B/UP LP Выключатель фонаря света заднего хода
20 10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21 10А H/LP LH Левая блок-фара
22 10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23 15А HAZARD Реле аварийной сигнализации, ВСМ
24 25А SMK_1 Блок управления электронного ключа
25 15А Электродвигатель люка
26 10А SMK_2 Кнопка пуска и остановки двигателя
27 15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28 15А IGN COIL Катушки зажигания, конденсатор
29 10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30 25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31 20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32 25А SAFETY P/WDW Блокировка электрических стекло подъемников
33 15А S/HEATER Обогрев передних сидений
34 10А Регулятор наружных зеркал с электроприводом
35 10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36 20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37 10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок фара, подсветка панели приборов
38 10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39 10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40 10А H/LP RH Правая блок фара, комбинация приборов
41 25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42 25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43 10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМB ЭБУ кондиционера
44 10А A/CON 2 Кондиционер
45 Резерв

Реле

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

  1. Реле обогрева заднего стекла
  2. Реле противотуманных фар
  3. Реле задних противотуманных фонарей
  4. Реле габаритных огней
  5. Реле дневных ходовых огней
  6. Реле антиобледенителя ветрового стекла
  7. Реле блокировки дверей
  8. Реле разблокирования крышки багажника
  9. Реле указателей поворота
  10. Реле аварийной сигнализации
  11. Реле электро стеклоподъемников
  12. Реле охранной сигнализации

Разновидности предохранителей

При возникновении ситуации, когда электросистема автомобиля КИА Рио 2012, 2013 годов выпуска отказывается работать, нужно в первую очередь проверить систему, которая разместилась на панели водителя. Если из строя вышел запасной элемент – значит, возникли неисправности в электросистеме. Всегда нужно устанавливать предохранители подходящего класса.

В автомобилях Kia Rio применяется два типа предохранительных элементов: главные для высокой силы тока и типичные для низкой силы тока. Для защиты электрических цепей от превышения напряжения применяется 46 элементов. По левую сторону от сиденья водителя в левой части торпеды расположился блок предохранителей, который содержит 16 элементов, а, открыв капот, в отсеке двигателя вблизи аккумулятора можно найти еще 30.

Начнем с торпедного отсека. Здесь в моделях Kia rio 2012, 2013 разместилось 10 предохранителей, номиналами по 10 ампер, а также 6 предохранителей – по 15 ампер.

Предохранительные элементы на 10 А, обеспечивают электрическую безопасность, они обеспечивают надежную работу подсветки выключателя, обогрева зеркала заднего вида, габаритных огней, аварийной лампы и ламп габаритов, подушек для безопасности, электрического привода зеркал заднего вида, доски приборов ламп поворотов.

Элементы предохранения Kia Rio на 15А контролируют электрическую безопасность: переднего очистителя лобового стекла, лампы в багажнике и электропитающей розетки, функционирования заднего очистителя заднего стекла, подогрева сидений спереди, лампы сигнала «Стоп» и прикуривателя.

Переходим под капот и здесь размещается блок предохранительных элементов для контроля электрической безопасности самых разных систем: 1 штука – 80А, 8 штук – 30А, 4 штуки – 25А, 1 штука – 20А, 9 штук – 15А, 7 штук – 10А. Они отвечают за надежную работу всех остальных электроприборов.

Это интересно: Киа рио 2012 замена свечей — рассказываем обстоятельно

Конструкция

Пусковой узел мотора Киа Рио 3 поколения состоит из следующих элементов:

  • статор;
  • ротор;
  • втягивающее реле;
  • щеточно-контактный аппарат;
  • бендикс с шестерней;
  • вилка;
  • защитный кожух.

Далее представлена схема работы запускающего механизма Киа Рио 3 поколения:

  1. При повороте ключа в замке зажигания подаётся напряжение на втягивающее реле, что перемещает сердечник.
  2. Шестерня бендикса подводится к маховику двигателя с помощью вилки. В это же время замыкаются контакты, которые подают питание на электродвигатель.
  3. За счёт появления в обмотке ротора тока формируется магнитное поле, которое взаимодействуя с магнитным полем статора приводит в движение электродвигатель.
  4. После запуска ДВС ключ в замке зажигания отпускается, что приводит к обесточиванию тягового реле и возврату шестерни бендикса в исходное положение.

Стартер в разрезе Как осуществляется снятие и ремонт пускового аппарата Киа Рио 3 поколения.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
