Предохранители и реле kia rio 2 (2005-2011 г.в.)
Один из блоков предохранителей и реле в автомобиле Киа Рио, расположен в моторном отсеке, под капотом.
Расположение предохранителей и реле в блоке, расположенного под капотом
Расшифровка
Номерпредохранителя/ реле(сила тока, А) | Наименованиепредохранителя/реле | Цветпредохранителя | Назначение предохранителя/реле |
1 (80) | MDPS | — | Электроусилитель рулевого управления |
2(150) | MIN | — | Генератор |
3(10) | ECUB | Красный | Блок управления двигателем |
4(10) | ECUD | Красный | То же |
5(10) | HORN | Красный | Звуковой сигнал |
6(30) | IGN1 | Розовый | Выключатель (замок) зажигания |
7(40) | IGN2 | Зеленый | Стартер, выключатель (замок) зажигания |
8(30) | ВАТТ2 | Розовый | Генератор, аккумуляторная батарея |
9(50) | ВАТТ 1 | Красный | То же |
10(30) | ECUA | Розовый | Блок управления двигателем |
11 (30) | RAD | Розовый | Электровентилятор радиатора |
12(30) | COND | Розовый | Электровентилятор конденсора |
13(40) | ABS1 | Зеленый | Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS |
14(40) | ABS2 | Зеленый | То же |
15(30) | P/WDW | Розовый | Электростеклоподъемники |
16(40) | BLOWER | Зеленый | Реле электровентилятора радиатора |
17(10) | A/C0N 1 | Красный | Кондиционер |
18(10) | A/CON2 | Красный | То же |
19(20) | ECUC | Желтый | Блок управления двигателем |
20(15) | INJ | Синий | Топливные форсунки, система кондиционирования |
21 (10) | SNSR | Красный | Датчики |
R1 | COND FAN2 | — | Реле электровентилятора конденсора (малая скорость вращения) |
R2 | RADFAN | — | Реле электровентилятора радиатора |
R3 | FUEL PUMP | — | Реле топливного насоса |
R4 | MAIN | — | Главное реле |
R5 | HORN | — | Реле звукового сигнала |
R6 | FUEL HTR | — | Реле нагревателя топливного фильтра* |
R7 | BLOWER | — | Реле электродвигателя вентилятора отопителя |
R8 | START | — | Реле стартера |
R9 | COND FAN1 | — | Реле электровентилятора конденсора (высокая скорость вращения) |
R10 | A/CON | Реле кондиционера |
Второй блок предохранителей и реле расположен в салоне автомобиля
Расположение предохранителей в блоке, расположенного в салоне автомобиля
Расшифровка
Номерпредохранителя (сила тока, А) | Наименованиепредохранителя | Цветпредохранителя | Назначение предохранителей |
1 (15) | RR WIPER | Синий | Стеклоочиститель двери задка |
2(10) | H/LP (Ш) | Красный | Лампы левой фары |
3(25) | FR WIPER | Серый | Стеклоочиститель ветрового окна |
4(10) | BLOWER | Красный | Вентилятор |
5(10) | H/LP (RH) | Красный | Лампы правой фары |
6(20) | S/ROOF | Салатовый | Люк в крыше |
7(15) | STOP LP | Синий | Стоп-сигналы |
8(20) | C/DR LOCK | Салатовый | Центральный выключатель замков дверей |
9(15) | IGN COIL | Синий | Катушка зажигания |
10(10) | ABS | Красный | Антиблокировочная система тормозов ABS |
11(10) | B/UPLP | Красный | Фонарь света заднего хода |
12 (-) | BMS | — | Резерв |
13(25) | C/UGHTER | Серый | Предохранитель прикуривателя киа рио 2 |
14(10) | FOLD’G | Красный | Привод складывания наружных зеркал заднего вида |
15 (20) | HTR SEAT | Салатовый | Обогрев сидений |
16(25) | AMP | Серый | Усилитель |
17(10) | FR FOG LP | Красный | Противотуманные фары |
18(10) | DRL | Красный | Фары для дневной езды |
19(10) | ECU | Красный | Система управления двигателем |
20(10) | CLUSTER | Красный | Панель приборов |
21 (25) | P/WDW RH | Серый | Блокировка электрических стеклоподъемников (правая сторона) |
22(10) | AUDIO | Красный | Аудиосистема, маршрутный компьютер |
23(10) | RR FOG LP | Красный | Задний противотуманный фонарь |
24(10) | IGN | Красный | Выключатель (замокЕаажигания |
25 (30) | HTD GLASS | Темно-зеленый | Обогрев заднего стекла |
26(15) | A/BAG | Синий | Подушка безопасности |
27(10) | TCU | Красный | Блок управления автоматической коробкой передач |
28(10) | SNSR | Красный | Датчики |
29 (-) | SPARE | — | Резерв |
30(10) | MULT B/UP | Красный | Блок управления кондиционером, часы, плафон внутреннего освещения ETACS |
31 (15) | AUDIO | Синий | Аудиосистема |
32 (25) | P/WDW LH | Серый | Блокировка электрических стеклоподъемников (левая сторона) |
33(10) | HTD MIRR | Красный | Система обогрева наружных зеркал заднего вида |
34(10) | TAIL LP(LH) | Красный | Левый задний габаритный огонь |
35(10) | TAIL LP(RH) | Красный | Правый задний габаритный огонь |
36(10) | HAZARD | Красный | Аварийная сигнализация |
37(10) | T/SIG LP | Красный | Фонари указателей поворота |
38(10) | A/BAG IND | Красный | Контрольная лампа подушки безопасности |
39(10) | START | Красный | Реле стартера |
Блок в салоне
Он находится под панелью приборов со стороны водителя, за защитной крышкой.

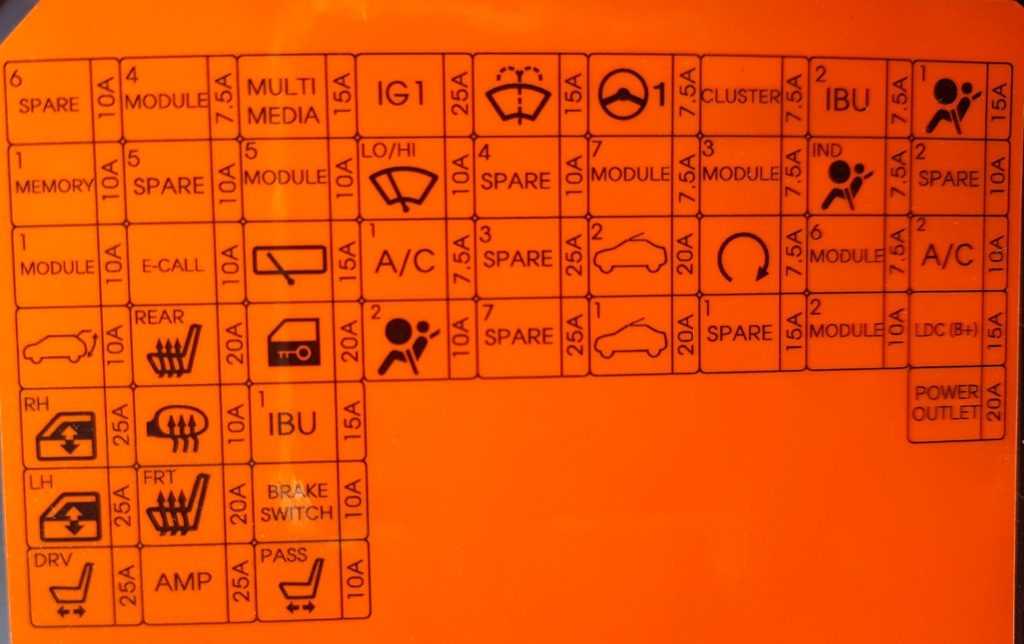

На обратной стороне которой будет нанесено актуальное назначение в виде схемы.
Фотография
Схема
Описание
1 | 10А Резерв |
2 | 10А Модуль IMS (встроенной системы памяти) водителя, модуль управления кондиционером, модуль двери багажного отделения с электроприводом |
3 | 10А Модуль активной воздушной заслонки, диагностический разъем, комбинация приборов, переключатель аварийной сигнализации, блок реле ICM (интегральный модуль) (реле складывания/раскладывания наружных зеркал), автоматический датчик освещенности и фотодатчик, выключатель консоли, наружная ручка интеллектуального ключа со стороны водителя/пассажира |
4 | 10А Реле двери багажного отделения |
5 | 25А Стекло подъемник правого стекла |
6 | 25А Стекло подъемник левого стекла |
7 | 25А Модуль системы запоминания положения сиденья водителя (IMS), ручной переключатель положения сиденья водителя |
8 | 7,5А Модуль управления интеллектуальной системой помощи при парковке, выключатель амортизирующей прокладки, интегрированный блок управления электрооборудованием кузова (IBU) |
9 | 10А Резерв |
10 | 10А Модуль экстренного вызова системы ЭРА-ГЛОНАСС |
11 | 20А Модуль управления подогревом задних сидений |
12 | 10А Наружное зеркало заднего вида с электроприводом со стороны водителя/пассажира, модуль управления системой кондиционирования воздуха |
13 | 20А Подогрев переднего сиденья |
14 | 25А Усилитель звукового сигнала аудиосистемы, усилитель (AMP) |
15 | 15А Преобразователь постоянного тока низкого напряжениям (аудиосистема/AMP (усилитель)), головное устройство аудио, аудио/видео и навигации |
16 | 10А Электрический стояночный тормоз, модуль управления подогревом задних сидений, модуль экстренного вызова ЭРА-ГЛОНАСС, электрохроматическое зеркало, аудио, главный блок управления аудио/видео и навигацией, подсветка рычага переключения автоматической коробки передач, модуль управления системой кондиционирования воздуха, преобразователь постоянного тока низкого напряжениям (аудиосистема/AMP (усилитель)), модуль управления подогревом передних сидений, модуль управления вентиляцией передних сидений, модуль системы запоминания положения сиденья водителя (IMS), переключение передних фар на ручке с левой/правой стороны |
17 | 15А Задний стеклоочиститель |
18 | 20А Дверной замок |
19 | 15А Интегрированный блок управления электрооборудованием кузова (IBU) |
20 | 10А Интегрированный блок управления электрооборудованием кузова (IBU), переключатель стоп-сигналов |
21 | 10А Модуль управления подогревом передних сидений, модуль управления вентиляцией передних сидений |
22 | 25А Зажигание, Соединительная панель моторного отделения (предохранитель — ECU5, SENSOR4, ABS3, TCU2) |
23 | 10А Стеклоочиститель переднего стекла |
24 | 7,5А Кондиционер |
25 | 10А Подушка безопасности |
26 | 15А Стекло омыватель |
27 | 10А Резерв |
28 | 25А Резерв |
29 | 25А Резерв |
30 | 7,5А Электро усилитель руля |
31 | 7,5А Модуль управления подогревом задних сидений, модуль управления подогревом передних сидений, модуль управления вентиляцией передних сидений, нагреватель сопла, соединительная панель моторного отделения (реле дальнего света передних фар, реле передних фар), реле DCU (блок управления дозированием), двигатель вентилятора охлаждения |
32 | 20А Люк в крыше |
33 | 20А Люк в крыше |
34 | 7,5А Комбинация приборов |
35 | 7,5А Переключатель спортивного режима, переключатель стоп-сигналов, |
36 | 7,5А Запуск |
37 | 15А Резерв |
38 | 7,5А Интегрированный блок управления электро оборудованием кузова (IBU) |
39 | 7,5А Индикатор подушки безопасности |
40 | 7,5А Интегрированный блок управления электро оборудованием кузова (IBU) |
41 | 10А Аудио, Главный блок управления аудио/ видео и навигацией, Преобразователь постоянного тока низкого напряжениям (аудиосистема/AMP (усилитель)) |
42 | 15А Модуль управления системой пассивной безопасности |
43 | 10А Резерв |
44 | 10А Соединительная панель моторного отделения (реле ВЕНТИЛЯТОРА), модуль управления кондиционером, резистор вентилятора, электродвигатель вентилятора, |
45 | 15А Аудио, Главный блок управления аудио/видео и навигацией, модуль управления кондиционером, преобразователь постоянного тока низкого напряжения, (аудиосистема/AMP (усилитель)) |
46 | 20А Прикуриватель, розетка на ручке с левой стороны |
Блоки под капотом
Основной блок
Расположен в левой части моторного отсека.
Пример схемы с крышки блока с обозначением
Схема
Назначение
RR HTD | 40А Реле обогрева заднего стекла |
ECU 2 | 30А Главное реле, обмотка главного реле |
ECU 3 | 15А ЭБУ (электронный блок управления двигателем) (за главным реле) |
IGN COIL | 20А Катушка зажигания (питание) |
ECU 1 | 20А ЭБУ (электронный блок управления двигателем) (за главным реле) |
SENSOR 1 | 10А Переключатель стоп сигнала, (нормально замкнутый), датчик O2 (датчик кислорода), электромагнитный клапан управления продувкой, OCV |
SENSOR 2 | 10А CMP, обмотка реле низкой скорости вентилятора охлаждения |
INJECTOR | 10А Форсунки (питание) |
B/UP LAMP | 10А Задний комбинированный фонарь (фонарь (лампы) заднего хода) |
WIPER | 10А Подрулевой переключатель, ЭБУ (переключатель стеклоочистителя (дворника)) |
F/PUMP | 15/30А Электродвигатель топливного насоса, реле топливного насоса (предохранитель бензонасоса) |
HORN | 15А Реле клаксона, обмотка реле клаксона, клаксон (предохранитель звукового сигнала) |
H/LAMP WASHER | 20А Реле омывателя фар, обмотка реле омывателя фар, электродвигатель омывателя фар (что бы отключить омыватель фар) |
B+ 1 | 50А Интеллектуальная распределительная коробка (B+1) |
B+ 2 | 50А Интеллектуальная распределительная коробка (В+2) |
B+ 3 | 50А Интеллектуальная распределительная коробка (В+3) |
IG2 | 40А Замок зажигания (IG2), реле кнопки пуска (IG2), реле стартера |
MDPS | 80А Блок MDPS (ЭУР) |
ALT | 125А Генератор |
TCU | 20А БУТ (блок управления трансмиссией) |
DEICER | 20А Антиобледенитель (подогрев лобового стекла, подогрев зоны дворников) |
ECU 4 | 15А ЭБУ (непосредственная связь с аккумулятором) |
ECU 5 | 15А ЭБУ (непосредственная связь с аккумулятором) |
A/CON | 10А Реле кондиционера |
C/FAN | 40/60А Электродвигатель вентилятора охлаждения, вспомогательный топливный насос, вспомогательный топливный клапан |
INVERTER | 50А Инвертор масляного насоса |
ABS 1 | 40А Блок АБС/ESC (электродвигатель) |
ABS 2 | 30А Блок АБС/ESC (электромагнит) |
Дополнительный блок
Устанавливается на модели с дизельным двигателем.
Тут находятся элементы отвечающие за работу дополнительного подогрева и свечей накала.
Предохранители и реле под капотом
Основной блок находится с левой стороны, под защитной крышкой.
Общая схема блока
Обозначение — вариант 1
№ | А | Назначение |
1 | 40 | Блок питания системы АВS/ЕSР |
2 | 50 | ЭБУ системы предподогрева дизеля |
3 | 30 | Контакт замка зажигания |
4 | 20 | Горелка системы программируемого подогрева |
5 | 20/ 50 | Реле органов управления системы программируемого подогрева |
6 | 40/ 60 | Электровентилятор системы охлаждения (большая частота вращения) |
7 | 40/ 50/ 60 | Электровентилятор системы охлаждения (малая частота вращения) |
8 | 40 | Кондиционер воздуха |
9 | 20 | Насос омывателя ветрового стекла |
10 | 15 | Звуковой сигнал |
11 | 15 | ЭБУ и реле системы предподогрева дизеля |
14 | 7,5 | Фара дальнего света правая |
15 | 7,5 | Фара дальнего света левая |
16 | 7,5 | ЭБУ двигателя |
17 | 10 | ЭБУ двигателя |
18 | 7,5 | ЭБУ двигателя |
19 | 7,5 | Компрессор кондиционера воздуха |
20 | 30 | Насос омывателя фар |
21 | 15 | Цепь электропитания топливного насоса |
22 | 20 | ЭБУ двигателя |
23 | 30 | Цепь электропитания клапанов системы АВS/ЕSР |
24 | 7,5 | Блок управления зеркалами |
30 | 15 | Передние противотуманные фары |
Обозначение — вариант 2
№ | А | Назначение |
1 | 40 | Питание насоса системы ABS |
2 | 50 | ЭБУ системы предподогрева дизеля |
3 | 30 | Контакт замка зажигания — Стартер |
4 | 20 | Подогрев дизтоплива |
5 | 20/ 50 | Вентиляция салона с дополнительным программируемым обогревом (+ АКБ) |
6 | 40/ 60 | Вентилятор салона, максим. скорость (+ АКБ) |
7 | 40/ 50/ 60 | Вентилятор салона, миним. скорость (+ АКБ) |
8 | 40 | Вентилятор салона (+ ключ) |
9 | 15 | Задняя розетка 12 В (+ АКБ) |
10 | 15 | Звуковой сигнал |
11 | — | Не используется |
14 | 15 | Передняя розетка 12 В (+ АКБ) |
15 | 15 | Прикуриватель (+ АКБ) |
16 | — | Не используется |
17 | — | Не используется |
18 | 7,5 | Процессор двигателя (+ АКБ) |
19 | 7,5 | Компрессор кондиционера воздуха |
20 | 30 | Насос омывателя стекол/фар |
21 | 15 | Цепь электропитания топливного насоса |
22 | — | Не используется |
23 | 30 | Электромагнитные клапаны системы ABS |
24 | 7,5 | Дополнительная панель управления — Складывание наружных зеркал заднего вида (+ ключ) |
30 | 15 | Подогрев наружных зеркал заднего вида |
Отдельно отметим предохранитель отвечающий за вебасто (подогрев дизельного топлива) — №4.
Внутри блока будут находится реле. Их количество и размещение может отличатся в различных модификациях автомобиля peugeot boxer.
- R1 Реле звукового сигнала
- R2 Реле противотуманных фонарей
- R3 Реле фар дальнего света
- R4 Реле насоса переднего стекло омывателя
- R5 Реле системы кондиционирования воздуха
- R6 Свободный
- R7 Реле топливного насоса
- R8 Реле питания низкой скорости электро вентилятора
- R9 Реле питания высокой скорости электро вентилятора
- R10 Реле компьютера управления двигателем
- R11 Реле компрессора кондиционера воздуха
- R12 Реле насоса омывателя фар
