Электросхема

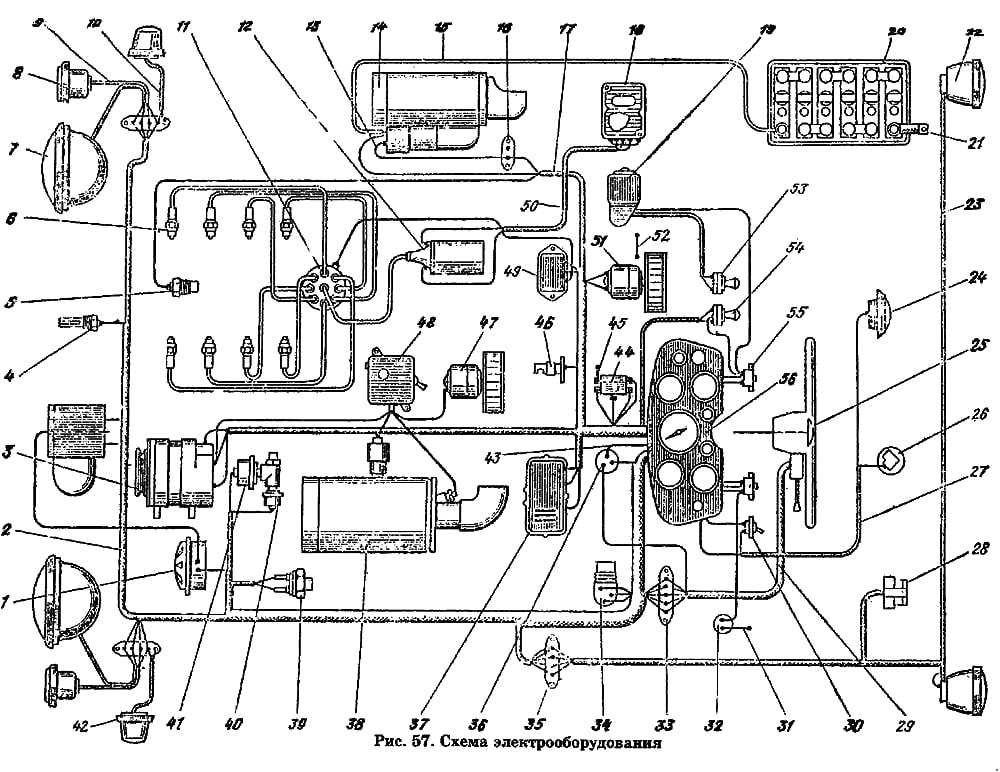

Схема электрооборудования

Описание

1. Сигнал в сборе С311,
2. Пучок проводов № 2 в сборе,
3. Генератор Г250-Г1,
4. Датчик контрольной лампы перегрева охлаждающей жидкости в радиаторе ТМ104-Т,
5. Датчик указателя температуры воды в двигателе в сборе ТМ100,
6. Свеча зажигания в сборе,
7. Фара ФГ122-Б,
8. Подфарник и указатель поворотов в сборе ПФ101-Б,
9. Провод от соединительной панели к подфарникам в сборе,
10. Провод от соединительной панели к повторителю,
11. Распределитель зажигания в сборе Р133,
12. Катушка зажигания в сборе Б114-Б,
13. Провод от соединительной панели к реле стартера,
14. Стартер в сборе СТ230А,
15. Провод от аккумуляторной батареи к стартеру в сборе,
16. Панель соединительная проводов на щитке передка в сборе ПС4-А2 (двухклеммная),
17. Пучок проводов № 1 в сборе,
18. Коммутатор транзисторный в сборе ТК102,
19. Электродвигатель,
20. Батарея аккумуляторная (53А-3703011-02),
21. Провод соединения аккумуляторной батареи с полом кабины,
22. Фонарь задний ФП101 левый в сборе (сигнал «стоп», указатель поворота, освещение номерного знака, отражатель света),
23. Пучок проводов по раме в сборе,
24. Плафон в сборе ПК2-Б,
25. Провод кнопки звукового сигнала в сборе,
26. Датчик указателя уровня топлива в сборе БМ120-А,
27. Провод к плафону и к датчику уровня топлива в сборе,
28. Розетка прицепа штепсельная в сборе ПС300А-100,
29. Переключатель указателей поворотов в сборе П105А,
30. Выключатель плафона (51-3806030-Б1),
31. Провод соединения штепсельной розетки переносной лампы с кабиной в сборе,
32. Штепсельная розетка переносной лампы в сборе (51-3715020-А),
33. Панель соединительная проводов на щитке передка в сборе ПС5 (пятиклеммная),
34. Переключатель света ножной в сборе (51-3710010-А),
35. Панель соединительная четырехклеммовая,
36. Прерыватель указателей поворотов в сборе РС57,
37. Реле-регулятор в сборе РР362-Э,
38. Подогреватель в сборе,
39. Выключатель света сигнала «стоп» гидравлический ВК12-Б,
40. Датчик аварийного давления масла в двигателе в сборе ММ111А,
41. Датчик давления масла в двигателе ММ358,
42. Повторитель указателей поворота УП101,
43. Патрон контрольной лампы включения указателей поворота ПП107,
44. Реле включения стартера в сборе,
45. Провод в сборе,
46. Фонарь освещения под капотом в сборе ПД308-А,
47. Электровентилятор пускового подогревателя в сборе,
48. Пульт управления пусковым подогревателем,
49. Сопротивление добавочное в сборе,
50. Пучок проводов для транзисторного зажигания,
51. Электродвигатель обдува ветрового стекла в сборе МЭ211,
52. Провод соединения корпуса электродвигателя отопителя с кабиной в сборе,
53. Переключатель стеклоочистителя в сборе,
54. Переключатель мотора вентилятора отопления в сборе П119-Б,
55. Предохранитель термобиметаллический цепей приборов и указателей поворотов в сборе ПР315,
56. Щиток приборов в сборе КП120.

Блок предохранителей и реле

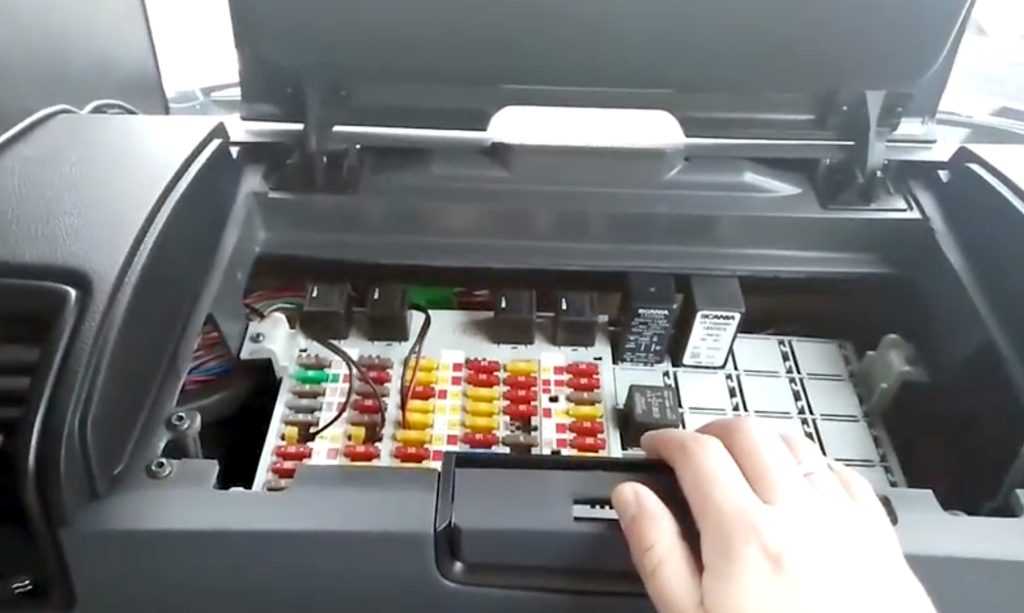

Основной блок с предохранителями и реле находится в панели приборов, со стороны пассажира за защитной крышкой.

Схема предохранителей

Расшифровка

1	5А ECU, ABS/EBS прицепа
2	30А Клапаны прицепа
3	5А PT01, PT02, GMS, BWE, ZTE, старт-стоп
4	2А Регулировка зеркал, сигнализация при движении задним ходом
5	5А Внутреннее освещение (exclusive), предупреждение об уходе с выбранной полосы движения
6/1	20А Левый стеклоподъемник
6/2	30А Стекло подъемник, левая сторона, двойная кабина
7	20А Дополнительный кондиционер, двойная кабина
8	10А Прикуриватель
9	5А Круиз-контроль/ AICC
10	5А ACC/MCC, тахограф
11	10А Блокировки дифференциалов, ABS 6-канальная
12	5А Дневные ходовые огни, дополнительный выключатель освещения
13	10А Механизм подъема дополнительного моста, EEC
14	5А Надувная подушка безопасности, преднатяжитель ремня безопасности
15/1	20А Правый стеклоподъемник
15/2	30А Стекло подъемник, правая сторона, двойная кабина
16	10А Алкотестер (alcolock), напряжение от клеммы 15
17	20А Кузов
18	5А Выключатель «массы» аккумулятора
19	20А Координатор
20	20А Подача напряжения, блок управления EMS
21	10А Замок зажигания
22	20А Подача напряжения, блок управления EMS
23	10А Инвертор
24	20А ABS/ EBS
25	10А Подача напряжения, блок управления ELC
26	20А Вентилятор кабины
27	5А CT
28	20А Люк в крыше
29	10А Приборный щиток, тахограф
30	30А Кузов
31	10А Блок управления AWD, освещение салона
32	10А SDP3 (диагностика)
33	10А Комплект подготовки для регистрации дорожных сборов (для Швейцарии), проблесковый маячок
34	20А Преобразователь напряжения 24 В/12 В, электрическая розетка 12 В
35	20А Электрическая система дополнительного оборудования
36/1	20А OPC
36/2	10А Allisson
37	10А Центральная блокировка
38	15А Дополнительный отопитель (ATA, WTA)
39	10А Панель выключателей фонарей заднего хода
40	20А Электрическая розетка 24 В
41	10А Блок управления APS, электрическая система дополнительного оборудования
42	20А Электрический механизм опрокидывания кабины
43	10А Холодильник
44	10А Алкотестер (Alcolock)
45	20А Обогрев зеркала заднего вида, обогрев лобового стекла
46	10А Обогрев сиденья, вентилятор охлаждения масла
47	10А Таймер двигателя, обогрев топливного фильтра, обогрев водо отделительного всасывающего фильтра
48	10А Кузов
49	30А RES, MGU
50	5А Желтая и зеленая шина предупреждения
51	30А Насос охлаждающей жидкости
52	2А Тревога
53	2А Предупреждение об открытом люке крыши
54	10А Габаритный фонарь, левый борт
55	10А Габаритный фонарь, правый борт
56	5А Фоновое освещение, габаритные фонари
57	20А Кузов
58	10А Прицеп, левая сторона
59	10А Прицеп, правая сторона
60	20А Рабочее освещение
61	2А FMS, Кузовное оборудование
62	2А Преобразователь напряжения 24 В/12 В, дистанционный иммобилайзер
63	10А Блок предупреждений для водителя, передняя видеокамера
64	5А SMS
65	20А Турбокомпрессор с изменяемой геометрией
66	10А Питание, блок управления TPM
67	30А Кухонный модуль, система подъёма кабины
68	10А Напряжение питания ТВ
69	20А Блокировка моста прицепа/ вентилятора охлаждения масла
70	10А Радар
71	20А Подогреватель топлива, система топливного охладителя
72	10А Электрический привод дроссельной заслонки
73	20А Подогреватель топлива, система топливного охладителя
74	10А Очистка фар
75	30А Насос охлаждающей жидкости
76	5А Преобразователь постоянного тока, блок аккумуляторов
77	5А Блок аккумуляторов
78	15А Насос охлаждающей жидкости, коробка передач

Схема отдела реле

Реле RР1 — RР4 (на верхней схеме)

Описание реле

RP1	Подача напряжения от клеммы 15
RP2	Подача напряжения от клеммы 15
RP3	управляется VIS
RP4	Подача питания от клеммы 58, управляется VIS
RP5	Внутреннее освещение
RP6	Механизм подъема дополнительного моста
RP7	Стоп — сигналы
RP8	Фонарь заднего хода
RP9	Блок резисторов для автомобилей с круиз-контролем без кнопок этой системы на рулевом колесе
RP10	ECU для подготовки FMS
RP11	ECU для подготовки FMS
RP12	Реле AC (Crew Cab)
RP13	Предохранительный переключатель
RP18	Дополнительное реле подачи питания от клеммы 15 для автомобилей типа S
RP19	Реле электронной системы подъема кабины
RP20	Задний подъёмный борт и кухонное оборудование
RP23	Дополнительный фонарь
RP24	Дополнительный фонарь
RP25	Дополнительный фонарь

Есть что добавить — пишите в комментарии.

Тормозная система Wabco

• Высокоэффективные вентилируемые дисковые тормозные механизмы всех колес
• ABS + ASR+ EBD — в базовой комплектации
• Индикатор износа тормозных накладок
• Увеличенный ресурс тормозных колодок: до 200 тыс.км
• Преимущества пневматической тормозной системы Wabco: Высокая надежность системы Wabco — сохранение работоспособности даже при небольшой разгерметизации, т. к. возможная утечка компенсируется подачей воздуха от компрессора
• Пневматическая тормозная система обеспечивает малое усилие на педали тормоза
• Уменьшение тормозного пути
• Возможность отбора воздуха для различных потребителей надстройки, подкачки шин и подключения тормозной системы прицепа

EBD (Electronic Brake-force Distribution) — система электронного распределения тормозных усилий:

• Обеспечивает равномерное распределение тормозного усилия между всеми колесами, чтобы каждое колесо получило оптимальное сцепление с дорогой.

Позволяет значительно повысить курсовую устойчивость и не допустить потери контроля над автомобилем при экстренном торможении
ASR (Automatic Slip Regulation) — противобуксовочная система:

• Минимизирует пробуксовку ведущих колес, обеспечивая максимально возможный разгон автомобиля и сцепление ведущих колес настолько, насколько это возможно в данных условиях

Автомобиль с системой ASR способен плавно трогаться даже на льду или гравийном покрытии
Имеется возможность отключения системы ASR в тех местах, где необходимо двигаться с пробуксовкой
Функционально заменяет блокировку дифференциала благодаря перераспределению крутящего момента

Технические характеристики тормозной системы ГАЗон Next
Рабочая тормозная система	Пневматическая с АBS, ASR, EBD
Тормозные механизмы: передних колес / задних колес	Дисковые / Дисковые
Запасная тормозная система	Каждый контур рабочей тормозной системы
Стояночная тормозная система	C пневматическим приводом тормозных камер с пружинными энергоаккумуляторами, установленных на дисковых тормозах задних колес

Технические характеристики электрооборудования ГАЗон Next
Тип электрооборудования	Постоянного тока, однопроводное
Номинальное напряжение , В	12
Аккумуляторная батарея / номинальное напряжение, В	2х110 А/ч

Схема блока предохранителей ГАЗель Next

Набор и расположение зависит не только от дизеля или бензина, но и от исполнения кузова. Подробности можно узнать из схем монтажных блоков и их расшифровок, представленных ниже.

Блок в салоне.

Предохранители	Мощность, А	Что защищает
Предохранители левого ряда
F1	7,5	Дневные ходовые огни
F2	5	Задние противотуманки
F3	7,5 10	Указатели поворота
F4	7,5	Комбинация приборов, датчик скорости, пульт отопителя
F5	5	Система управления двигателем (дизель)
F5	15	Система управления двигателем (бензиновый мотор)
F6	5	АБС
F7	20	Прикуриватель, розетка (авто с платформой, автобус)
F7	20	Прикуриватель, розетка второго ряда сидений (авто с цельнометаллическим кузовом)
F8	15	Аварийка (автомобиль с платформой, автобус)
F8	15	Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом)
F9	15	Модуль управления светотехникой, подсветка
F10	10	Внутреннее освещение
F11	15	Центральный замок, магнитола (автомобиль с платформой)
F11	15	Магнитола, громкоговорящее устройство
F11	10	Аварийка (автомобиль с цельнометаллическим кузовом)
F12	5	Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф
Предохранители правого ряда
F1	20	Стеклоочиститель, стеклоомыватель
F2	10	Модуль управления светотехникой
F3	5	Электропривод зеркал
F4	25	Стеклоподъемники
F5	10	Обогрев зеркал
F6	10	Обогрев сиденья водителя
F7	15	Дополнительный отопитель
F8	—	Резерв
F9	10	Блокируемый дифференциал
F10	15	Розетка второго ряда сидений (авто платформой и дизельным двигателем)
F10	20	Розетка второго ряда сидений, звуковые сигналы (авто с платформой и бензиновым двигателем)
F10	20	Звуковые сигналы (авто с цельнометаллическим кузовом)
F10	10	Электропривод двери, плафон освещения двери (автобус)
F11	—	Резерв
F12	10	Розетка, магнитола (авто с цельнометаллическим кузовом)
F12	—	Резерв (авто с платформой)

К1	Реле стеклоочистителя
К2	Реле отопителя
К3	Реле разгрузки замка
К4	Реле плафона подножки (автомобиль с цельнометаллическим кузовом и двухрядной кабиной) Реле светового табло (автобус)
К5	Реле догревателя (автомобиль с дизельным двигателем)
К6	Реле блокировки дифференциала
К7	Реле звуковых сигналов (кроме автомобилей с платформой и дизельным двигателем)
К8	Реле разгрузки замка (автомобиль с цельнометаллическим кузовом)

Блок под капотом.

Предохранители	Мощность, А	Что защищает
F1	15	Реле противотуманок
F2	10	Сигналы торможения
F3	—	Резерв
F3	20	Реле звуковых сигналов (автобус)
F4	25	Реле подогревателя топлива (дизель)
F4	20	Главное реле (авто с бензиновым мотором)
F5	25	Догреватель охлаждающей жидкости (дизель)
F5	5	Блок управления двигателем (бензин)
F6	—	Резерв (дизель)
F6	15	Топливный насос (бензин)
F6	25	Выключатель стартера и приборов (автобус)
F7	25	АБС
F8	25	Вентилятор кондиционера
F8	20	Независимый отопитель (автобус)
F9	10	Левый ближний свет
F10	10	Правый ближний свет
F11	10	Левый дальний свет
F12	10	Правый дальний свет
F13	10	Левые габариты
F14	10	Правые габариты
F15	10	Задний ход
F16	10	Компрессор кондиционера
F17	40	Отопитель
F18	40	АБС
F19	40	Выключатель приборов и стартера (зажигания)

К1	Реле компрессора кондиционера
К2	Реле блокировки стартера (дизель) Реле муфты вентилятора (бензин)
К3	Реле топливного насоса (бензин)
К4	Реле ПТФ
К5	Дальний
К6	Ближний
К7	Реле вентилятора кондиционера
К8	Реле укладки щеток стеклоочистителя
К9	Реле подогревателя топлива (автомобиль с дизельным двигателем)

Бензиновый мотор.

Предохранители	Мощность, А	Что защищает
1	90	Общая плюсовая цепь автомобиля
2	60	Резерв

Предохранители	Мощность, А	Что защищает
1	125	Предпусковой подогреватель воздуха
2	90	Общая плюсовая цепь автомобиля
3	40	Резерв
4	30	Система управления двигателем

Реле и предохранитель бензонасоса

Элемент топливного насоса Эвотек у ГАЗели поместили под капот машины под номером К3. А предохранитель обозначен F6 номиналом 15 Ампер.

Его легко найти в правом ряду блока салона машины, где он стоит первым. Номинал — 20 Ампер.

Предохранитель прикуривателя

У ГАЗель Некст занимает место F7 на 20 А в левом ряду салонного блока. Его положение не меняется как для дизелей, так и выпущенных после 2014 года авто на бензине. Производитель не изменил положение плавкого элемента и после начала выпуска цельнометаллического фургона в 2021 и модернизаций 2021, 2021 и 2021 годов.

Предохранители и реле

В системе электрооборудования автомобиля применяются термобиметаллические предохранители двух типов: с возвратной кнопкой и непрерывного действия. Термобиметаллические предохранители с возвратной кнопкой расположены на нижней отбортовке панели приборов слева и справа от рулевой колонки.

Предохранители защищают следующие цепи:

• левый типа ПР315 на 15 А — цепи приборов, электродвигателя отопителя, указателей поворота и звукового сигнала.
• правый типа ПР2-Б на 20 А — цепи освещения.
• На пульте управления предпусковым подогревателем установлен предохранитель типа ПР2-Б, который защищает цепи подогревателя.

Устройство термобиметаллического предохранителя с возвратной кнопкой

Обозначение

1. вывод;
2. корпус;
3. биметаллическая пластина;
4. возвратная кнопка;
5. контакт;
6. гайка;
7. центральный регулировочный винт;
8. винт.

Для включения предохранителя имеется возвратная кнопка 4, при нажатии на которую биметаллическая пластина займет первоначальное положение, контакты вновь замкнутся, и ток в цепи восстановится.

Термобиметаллический предохранитель непрерывного действия автомобиля ГАЗ-53-12

 Предохранитель служит для защиты от перегрузок и коротких замыканий электродвигателя стеклоочистителя.

Биметаллическая пластина одним концом закреплена на одном выводе, а на другом конце имеет контакт, который соединяется с контактом, установленным на втором выводе. Ток к электродвигателю проходит через биметаллическую пластину.

Описание

Предохранитель** 175 А (ШТУКА) «MEGAVAL»** / 0701175

• артикул 0701175;
• доступен под заказ;
• цену и сроки поставки уточняйте;
• есть аналоги в наличии (проверить) ;
• доставка осуществляется по всей России.

Узнайте наличие, цену и сроки поставки данного товара по телефону 8 800 700-9-554 или через форму обратной связи. При необходимости наши специалисты подберут для вас аналогичные товары, имеющиеся в наличии.

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

1997-2021, «BAZA ВСЁ ДЛЯ УАЗА» продаёт запчасти в России для всех видов УАЗ: Буханка, Патриот, Карго, Пикап, Профи, Хантер, 469, Симбир. Выполняем доставку автозапчастей транспортными компаниями.

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Источник

Снятие стеклоподъемника

Снимаем обивку двери (смотрим статью – «Снятие обивки двери»).

1. Опускаем стекло в среднее положение и головкой «на 10» отворачиваем два болта крепления стекла к кулисе стеклоподъемника.

2. Поднимаем стекло в верхнее положение и фиксируем его (например, скотчем). Ключом «на 10» отворачиваем три болта крепления редуктора стеклоподъемника

3. Отворачиваем гайки верхнего крепления стеклоподъемника

4. Отворачиваем гайки нижнего крепления стеклоподъемника.

5. Отсоединяем тягу внутренней ручки от замка (см. Снятие замка передней двери). Вынимаем стеклоподъемник из двери.

Устанавливаем стеклоподъемник в обратной последовательности, смазав тросы, оси роликов и шестерни редуктора любой пластичной смазкой.

Замена стекол передней двери

Поднимаем стекло в верхнее положение.

Снимаем обивку двери.

1. Отверткой отворачиваем винт крепления направляющего желобка (в торце двери).

2.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Блоки в салоне

Расположение

Общая схема расположения блока в салоне

Описание

• 15 — монтажный блок со стороны водителя
• 16 — блок реле со стороны водителя
• 17 — монтажный блок предохранителей со стороны пассажира
• 18 — электронный блок управления ABS (до 04.2000 г.)
• 19 — блок управления Multiplex
• 20 — блок управления SRS (до 04.2000 г.)
• 21 — блок управления SRS (с 04.2000 г.)

Он находится под панелью приборов за перчаточным ящиком.

Фото пример исполнения

Вариант 1

Схема

модели до 04.2000

Обозначение

1	5A PANEL 2 — Противотуманная фара
2	5A TAIL — Габариты
3	5A PANEL 1 — Электронный блок управления трансмиссией, аварийная сигнализация
4	5A METER — Комбинация приборов
5	5A ABS-IG — Анти блокировочная система тормозов (ABS)
6	5A WARN — Индикаторы
7	5A FAN — Вентилятор
8	5A MPX-B — Бортовой компьютер
9	5A ECU-BI — Отопитель, система дистанционного управления центральным замком
10	5A ROOM — Освещение салона
11	BODY — ECU-IG — Бортовой компьютер
12	5A DOOR — ECU-IG — Электроприводы стекло подъемников
13	5A DEFOGER — Обогреватель заднего стекла
14	5A BACK — Фонарь заднего хода
15	15A WASHER — Омыватель
16	15A STOP — Стоп-сигналы
17	7,5A TURN — Указатели поворотов
18	20A DEICER — Антиобледенитель щеток стеклоочистителя лобового стекла
19	30A ROOF — Люк
20	10A HEATER — Кондиционер и отопитель
21	20A AM1 — Замок зажигания
22	10A AIR- BAG-ACC — Система подушек безопасности (SRS)
23	7,5A ECU-ACC — Система блокировки селектора АКПП и замка зажигания, часы, электропривод боковых зеркал
24	20A D FR DOOR — Электропривод стеклоподъемника двери водителя
25	30A DOOR №1 — Центральный замок
26	15A RR WIPER — Стеклоочиститель заднего стекла
27	15A LITER / CIG — Прикуриватель
28	20A D RR DOOR — Электропривод стекло подъемника задней правой двери
29	7,5A OBD — Диагностика
30	7,5A DEICER RELE — Антиобледенитель щеток стеклоочистителя лобового стекла
31	20A P FR DOOR — Электропривод стеклоподъемника передней двери пассажира
32	20A P RR DOOR — Электропривод стеклоподъемника задней левой двери
33	15A RADIO №1 — Аудиосистема
34	25A WIPER — Переключатель управления стеклоочистителя и омывателя
35	15A FOG — Противотуманная фара

Вариант 2

Схема

модели с 04.2000

Обозначение

1	10A PANEL 2 — Противотуманная фара
2	10A TAIL — Габариты
3	10A PANEL 1 — Электронный блок управления трансмиссией, аварийная сигнализация
4	7,5A METER — Комбинация приборов
5	7,5A ABS-IG — Антиблокировочная система тормозов (ABS)
6	7,5A WARN — Индикаторы
7	7,5A FAN — Вентилятор
8	7,5A MPX-B — Бортовой компьютер
9	7,5A ECU-BI — Отопитель, система дистанционного управления центральным замком
10	7,5A ROOM — Освещение салона
11	7,5А BODY — ECU-IG — Бортовой компьютер
12	7,5A DOOR — ECU-IG — Электроприводы стеклоподъемников
13	7,5A DEFOGER — Обогреватель заднего стекла
14	7,5A BACK — Фонарь заднего хода
15	15A WASHER — Омыватель
16	15A STOP — Стоп-сигналы
17	7,5A TURN — Указатели поворотов
18	20A DEICER — Антиобледенитель щеток стеклоочистителя лобового стекла
19	30A ROOF — Люк
20	10A HEATER — Кондиционер и отопитель
21	20A AM1 — Замок зажигания
22	10A AIR- BAG-ACC — Система подушек безопасности (SRS)
23	7,5A ECU-ACC — Система блокировки селектора АКПП и замка зажигания, часы, электропривод боковых зеркал
24	20A D FR DOOR — Электропривод стеклоподъемника двери водителя
25	25A DOOR №1 — Центральный замок
26	15A RR WIPER — Стеклоочиститель заднего стекла
27	10А MIRROR HEATER — Система подогрева боковых зеркал
28	15A LITER / CIG — Прикуриватель
29	20A D RR DOOR — Электропривод стеклоподъемника задней правой двери
30	7,5A OBD — Диагностика
31	7,5A DEICER RELE — Антиобледенитель щеток стеклоочистителя лобового стекла
32	20A P FR DOOR — Электропривод стеклоподъемника передней двери пассажира
33	20A P RR DOOR — Электропривод стеклоподъемника задней левой двери
34	15A RADIO №1 — Аудиосистема
35	25A WIPER — Переключатель управления стеклоочистителя и омывателя
36	15A FOG — Противотуманная фара

С обратной стороны блока находятся некоторые реле.

Расшифровка

1. Реле IG1
2. Реле электро стеклоподъёмников
3. Реле противотуманных фар
4. Реле обогревателя заднего стекла
5. Реле габаритов

Ходовая часть грузовика ГАЗон Next

Улучшение ходовой части:

• Усиленная рама Мероприятия по увеличению грузоподъемности рамы: введены усилители лонжеронов, усилены задние кронштейны и разработана оригинальная поперечина для установки буксирных устройств и бампера
• Рама полностью приспособлена под работу в российских дорожных условиях и рассчитана под увеличенную нагрузку, что подтверждено многочисленными испытаниями
• Антикоррозийная защита рамы (катафорезное покрытие)

Подвеска

• Усиленная малолистовая передняя рессорная подвеска с заделкой в резино-металлические шарниры с высоким ресурсом и надежностью

Современные амортизаторы Tenneco, обеспечивающие эффективное гашение колебаний
Стабилизаторы поперечной устойчивости передней и задней осей автомобиля
Колеса

• Шины Cordiant 8,25R20 Увеличенная несущая способность

Заводская балансировка колес
Беcфуторочное крепление колес по стандарту ISO
Шины 245/70R19.5

• Снижение погрузочной высоты на 135 мм

Международная размерность => широкий ассортимент шин с посадочным диаметром 19,5
Бескамерная шина с увеличенным ресурсом, надежностью и безопасностью
Отсутствует бортовое кольцо, упрощение процесса шиномонтажа => снижение затрат владельца

Технические характеристики ходовой части ГАЗон Next
Колеса	Дисковые разборные с ободом 6.0Б-20 и разрезным бортовым кольцом или дисковые не разборные 6,75х19,5
Шины	Пневматические радиальные 8,25R20 (камерные) или 245/70R19,5 (бескамерные)
Подвеска:
— передняя	Рессорная, со стабилизатором поперечной устойчивости
— задняя	Рессорная, со стабилизатором поперечной устойчивости
Амортизаторы	Гидравлические телескопические, двустороннего действия, установлены на передней оси автомобиля

Электропроводка и предохранители

При повреждении изоляции провода могут непосредственно касаться корпуса автомобиля, вызывая короткие замыкания, приводящие к перегоранию предохранителей, к обгоранию изоляции и даже к пожару.

Для удобства монтажа и защиты от механических повреждений провода оплетаются скрепляющей оплеткой в жгуты.

Техническое обслуживание

При осмотрах автомобиля следует тщательно проверить состояние изоляции проводов, предупреждая их повреждения (перетирание об острые кромки, излишнее провисание и т.п.)

Особое внимание должно уделяться чистоте и надежности присоединения проводов к выводам приборов электрооборудования. Провода даже с незначительным повреждением изоляции необходимо обмотать изоляционной лентой

Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть. Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов.

При ремонте электропроводки, следует пользоваться принципиальной схемой электрооборудования автомобиля, на которой даны расцветки и сечения проводов, применять провода других сечений не рекомендуется, т.к. это может привести к неисправности электрооборудования.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Блок под капотом

Монтажный блок предохранителей и плавких вставок установлен на пластмассовом держателе над аккумуляторной батареей в моторном отсеке.

Схема

Описание

1	25А Блок управления ABS
2	30А Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения
3	5А Блок управления электродвигателем вентилятора системы охлаждения
4	10А Блок управления ABS
5	5А Блок управления электропакетом
6	Резерв
SA1	150/175А Генератор
SA2	Резерв
SA3	110А Выключатель зажигания, переключатель освещения, подрулевые переключатели, реле разгрузки контактов выключателя зажигания, реле топливного насоса, реле подачи топлива при открывании двери водителя, реле ближнего света фар, цепи предохранителей 4, 20, 56, реле стояночных огней, реле электропитания клеммы 30
SA4	50А Блок управления усилителя рулевого управления
SA5	40А Блок управления ABS
SA6	40А Блок управления вентилятора системы охлаждения
SA7	Резерв
