Двухосный прицеп для легкового автомобиля своими руками, чертежи

Легковой прицеп своими руками самосвального типа

Нередко АП необходим для перевозки сыпучих грузов – речного песка, гравия или щебня. Разгружать строительные материалы из обычного кузова неудобно – время на разгрузку уходит много. Облегчить задачу можно, установив на прицеп кузов самосвального типа, с механизмом опрокидывания назад.

Рама с осью в такой конструкции имеют подвижное соединение, а спереди устанавливается ручной механизм подъема кузова.

Можно механизм и не устанавливать, но тогда необходимо спереди приварить подпорку. В этом варианте кузов назад будет опрокидываться под собственным весом при снятии стопорного устройства.

Для самодельного прицепа самосвала важно, чтобы борта у него опрокидывались

Сборка прицепа своими руками

Небольшой опыт в обращении с ручными слесарными инструментами и сваркой позволяет провести сборку конструкции своими руками. Процесс сборки прицепа можно разделить на несколько основных этапов:

Создание рамы. Именно рама является несущей частью прицепа, от ее прочности зависит срок службы конструкции. Для изготовления рамы можно использовать швеллер 25 на 50 или трубу 40 на 40 см. После нарезания профиля согласно чертежу проводится его соединение при помощи сварки

Важно контролировать размеры и параллельное расположение основных элементов. Для повышения прочности конструкции применяются ребра жесткости, так как прямоугольная форма не обладает высокой устойчивостью к большим нагрузкам.
Узел, предназначенный для соединения с автомобилем

При создании этого элемента конструкции следует учитывать, что при уменьшении длины прицеп начинает более резко реагировать на движение тягача. Кроме этого, усложняется движение задним ходом, так как несущественный поворот рулевой приведет к заламыванию прицепа. В зависимости от размеров конструкции, рекомендуется делать узел длиной от 1,5 до 2 метров. На этот элемент идет большая нагрузка, поэтому при изготовлении применяется тот же профиль, что и при создании рамы. Соединительный узел должен располагаться строго по центру конструкции. Соединение к раме проводится путем сварки.
Соединительная муфта. Она применяется для крепления соединительной части прицепа к автомобилю. Монтировать этот элемент можно при помощи болтов или сварки. Стоит учитывать, что при применении болтов конструкция получается менее прочной. Однако в этом случае есть возможность провести демонтаж. При выборе болтов следует отдать предпочтение варианту исполнения с 8 классом прочности.
Выполняется сборка оси. Установленные стандарты определяют то, что ось должна быть расположена на расстоянии 40% длины от задней части конструкции. За счет расположения оси ближе к задней части происходит более равномерное распределение нагрузки. Крепление проводится при помощи болтов.
В некоторых случаях проводится установка стабилизирующих домкратов. Они требуются для того, чтобы повысить устойчивость прицепа на дороге. Оптимальное расположение домкратов — угловые части рамы.
Создается настил и боковые стенки. Для создания этих элементов конструкции может применяться листовой металл, древесина, жесть или поликарбонат. Фиксирование настила проводится при помощи болтов, после чего боковые части монтируются на каркас. Для повышения прочности конструкции применяются металлические уголки.
На ранее установленную ось монтируются колеса, а также крылья с брызговиками.
Проводится трасса для подключения питания от автомобиля. Не стоит забывать о том, что прицеп должен быть обозначен для использования в темное время суток. Кроме этого, устанавливаются указатели поворота. Подключение светотехники проводится через специальную розетку.

Следует уделять внимание качеству соединения всех элементов, так как на некоторые может оказываться серьезная нагрузка

Виды и размеры

Чтобы изготовить двухосный легковой прицеп своими руками, потребуется предварительно подготовить чертежи и определить оптимальные размеры.

Ориентироваться нужно не на личные предпочтения, а правила, регламентирующие изготовление подобных конструкций. Для этого существует соответствующий ГОСТ. В нём прописывается, какие размеры должен иметь по правилам изготавливаемый своими руками легковой двухосный прицеп. Это требуется для получения сертификата соответствия и возможности регистрации прицепного устройства в ГИБДД. То есть чертежи потребуется делать исходя из этих требований.

Заводские и самодельные двухосные прицепы можно разделить на несколько категорий, в зависимости от их назначения и области применения.

Выделяют такие виды конструкций:

универсальные или бортовые;
прицепы-платформы;
самосвальные;
лодочные;
для квадроциклов и снегоходов;
прицепы-дачи;
прицепы-палатки и пр.

Остановимся на наиболее популярной и простой в изготовлении конструкции бортового прицепа.

Есть определённый список требований, которым самодельный автоприцеп должен соответствовать:

Разрешённая масса не должна превышать 1,8 т. Не путать с собственной массой до 750 кг. Также у ТС может быть определённая грузоподъёмность. У двухосного прицепа, предназначенного для легкового автомобиля, показатель грузоподъёмности не должен превышать 750 кг. на каждую ось.
Прицеп по весу не должен быть тяжелее автомобиля, который его буксирует.
Если на прицепе нет тормозов, тогда до 50% веса авто.
Длина не должна превышать 8 метров и быть не более чем в 1,5 раза длиннее машины.
Ширина составляет до 230 см., но не шире авто на 20 см. с каждой стороны.
Высота с учётом бортов до 3 м., но не выше колёсной колеи машины в 1,8 раза.
Дорожный просвет минимум такой же, как клиренс у автомобиля.
Количество осей только одна. Но разрешается применять спаренную ось. Фактически это не двухосный прицеп, но среди автолюбителей называется именно так.
Нагрузка на сцепное устройство от 25 до 100 кг.

При оснащении автоприцепа, выполненного своими руками, важно помнить об обязательном наличии:

противооткатов;
неразъёмного троса;
съёмного рычажного тормоза;
стойки опоры;
вывески для номерного знака;
крыльев и брызговиков;
запасного колеса;
световой сигнализации;
проводки и вилки;
домкратной площадки.

Если хотя бы одно из требований не будет выполнено, это не позволит пройти проверку на соответствие и получить разрешение на эксплуатацию.

Регистрация прицепа

Если вы задумались о том, как сделать прицеп, то вас должна интересовать задача его регистрации. Конструкция должна пройти экспертизу, чем занимается Всероссийское общество автолюбителей, сокращённо ВОА. В каждом регионе существует свое общество. Для прохождения экспертизы необходимо удостовериться в том, что устройство соответствует существующему ГОСТу. Вы можете ознакомиться с государственными стандартами в документе ГОСТ 37.001. 220-80. Перед тем как зарегистрировать самодельный прицеп, вы должны знать, что вышеприведенный стандарт распространяется на все разновидности прицепов, которые предназначаются для буксировки микроавтобусами, а также легковыми автомобилями по дорогам общей сети. Стандарт не распространяется на те устройства, проектирование которых было произведено до утверждения технических заданий упомянутого стандарта.

Самостоятельная сборка конструкции

Предположим, что у вас уже есть рама прицепа и вы выбрали себе колеса для автоприцепа.

Теперь нужно разобраться, как все это собирается и превращается в полноценную ось как элемент конструкции вашего автомобильного прицепа. Рассмотрим несколько ключевых шагов.

Для начала выбирается сама балка

С круглым или квадратным сечением она будет, не принципиально важно. Главное, чтобы вы взяли соответствующие размеры и использовали металл высокого качества

Иначе подвеска долго не прослужит;
Далее берем ступичную ось, на которую будет устанавливаться уже сама ступица, и соединяем ее с трубой. Как стыковать эти два элемента? Будет идеально, если ступичная ось войдет хотя бы на несколько миллиметров своим выступом внутрь трубы. Тут больше шансов у круглого сечения, нежели квадратного. Далее это все сваривается или соединяется болтами. Поучитесь у Курганских прицепов, если хотите сделать разборную модель. Если же нет, просто качественно приваривайте элементы между собой. Так делается с двух сторон;

Вот у вас и готова полноценная ось, к которой затем будет монтироваться рессора или торсионка;
Согласно актуальным правила, ось автоприцепа монтируется на длину, соответствующую 40% от общей длины прицепа с задней стороны;
Точно сделайте замены, обозначьте место для размещения вашей оси;
Монтаж лучше выполнять сверху, то есть прицеп придется перевернуть и расположить на ровной поверхности. Убедитесь, что шпиндели свободно свисают и не мешают вам в работе;
Зачистите участок рамы будущего прицепа, где будете монтировать свою ось. Сделайте замер расстояния между втулками и поделите на две одинаковые части. Не забудьте пометить все маркером на оси;

Для контрольного замера поделите ширину рамы на 2, а полученную величину нанесите от центра оси. Положение параллельно корректируется. Только теперь приступайте к завершающему процессу монтажа;
Соединение осуществляется точечной сваркой по всему протяжению контактов.

Многие народные умельцы советуют брать подвеску пружинно-амортизационного типа. Хотя параметры прочности у нее ниже, если сравнивать с резиножгутовой конструкцией, зато с такой подвеской вы получите более плавный и мягкий ход при пустом и загруженном прицепе.

Насколько сложный этот процесс, судите сами. Если вы никогда не выполняли подобных работ, то начинать с такого этапа я бы не советовал. Проще купить готовую конструкцию или изначально взять хороший заводской прицеп типа:

Как сделать прицеп для легкового автомобиля

Крупные или габаритные грузы требуют большого пространства для перевозки. Багажное отделение легкового автомобиля не подойдет для этой задачи — места слишком мало. Единственный вариант — использование легкового прицепа. При этом не обязательно подбирать его под автомобиль, искать на рынках и тратить на это средства и время. Можно самостоятельно собрать данное устройство, используя только самые необходимые детали и составляющие.

Сборка рамы. Рама является несущей частью прицепа, поэтому от её прочности и надежности зависит долговечность изделия. Для её изготовления можно использовать стальной швеллер (25х50) или трубу (40х40). Нарезаем профиль соответственно размерам, после чего части свариваем между собой. Получившийся прямоугольник измеряем на ровность и точность сварки. Необходимо предусмотреть ребро жёсткости, поскольку прямоугольная или квадратная форма рамы довольно неустойчива при больших нагрузках.

Узел соединения с автомобилем. Нужно помнить, что чем короче соединительная часть, тем быстрее и резче прицеп будет реагировать на движения тягача. В зависимости от размеров, рекомендуется делать соединительную часть длиной 1,5 — 2 метра. Поскольку на данный узел приходится немалая нагрузка, для сварки используем те же профили, что применялись при создании рамы. Перед сваркой проводим замеры для того, чтобы сцепка соединительной части с прицепом проходилась ровно на середине оси. Для предотвращения разрывов соединительной части монтируем тросы безопасности. Их привариваем внизу всей конструкции.

Соединительная муфта. Муфта позволяет крепить соединительную часть прицепа к автомобилю. Монтировать её можно как на болтах, так и с помощью сварки. В первом случае конструкция получиться менее надежной, но при необходимости демонтажа муфта будет легче сниматься. Во втором — узел станет очень прочным, но для демонтажа понадобиться газовая горелка. Если выбор пал на соединение с болтами, рекомендуем выбрать образцы с восьмым классом прочности. В обратном случае, болты могут не выдержать усилие.
Сборка оси. По общему правилу, монтаж оси осуществляется на расстоянии 40% длины от задней стенки прицепа. Другими словами, она должна быть смещена от центра немного ближе к задней части. Установку оси производим с помощью болтов. Далее на ось устанавливаем раму и крепим опять же посредством болтов.
Не является острой необходимостью, но желательна установка стабилизирующих домкратов, которые будут обеспечивать горизонтальное положение прицепа во время езды. Оптимальный вариант — размещение домкратов на углах рамы.
Настил и боковые стенки. В качестве исходного материала может использоваться древесина, жесть, металл, поликарбонат, пластмасса или другие материалы — все напрямую зависит от того, что конкретно будет транспортироваться на прицепе и как часто будут осуществляться перевозки. На раму устанавливаем настил (можно использовать простейший, из обычной фанеры) и фиксируем болтами. После этого борты монтируем на каркас. Углы прицепа укрепляем металлическими уголками.
Заключительный этап — отделка. При необходимости окрашиваем детали и узлы, требующие подобную обработку. Проводим трассы для подключения питания от автомобиля. Так как все прицепы должны оснащаться обязательными приборами световой сигнализации, устанавливаем необходимые фонари, фары и светоотражатели. Всё это монтируется в единую сеть и подключается через розетку фаркопа.

Обслуживание прицепа

Прицеп для автомобиля УАЗ требует внимания и ухода:

Для минимизации воздействия коррозии на детали агрегат хранится в сухом гараже. При отсутствии места в нем – на открытом воздухе под непромокаемым тентом или навесом. Стоит помнить, что коррозии в первую очередь подвержен кузов благодаря строению.
После использования прицеп на УАЗ моется и чистится от грязи, забившейся в стыки деталей

Чистка прицепа поможет предотвратить раннее появление ржавчины.
Периодически проводится проверка состояния подшипников ступиц колес и смазывание их по необходимости.
Перегрузка способствует преждевременному выходу из строя подвески.
Ведется наблюдение за состоянием световой сигнализации и контактов электропроводки.
Не малое внимание уделяется форме сцепного устройства, так как при эксплуатации автопоезда с разношенным сцепным механизмом увеличивается радиус заноса и поворота авто.
При длительном простаивании под несущую балку агрегата подкладывается подставка так, чтобы колеса не касались земли.
Ведется наблюдение за розеткой, которая ни в коей мере не должна иметь контакта с водой.

Видеообзор прицепа МЗСА модель Off-Road 817701.016

Автомобиль УАЗ, обладая тяговыми характеристиками, свойственными семейству внедорожников, способен тянуть любой агрегат от курганского «Крепыша» до тяжелых лафетов. Он не боится ни снега, ни грязи и в сцепке с прицепом образует достойный автопоезд.

Виды декоративных телег

Существует множество вариантов создания и установки этого элемента возле загородного дома. Но неизменным правилом является его украшение цветами или иными декоративными элементами. В зависимости от размера телега для сада может быть:

Маленькой, с длиной, не превышающей 1 м. Благодаря незначительным габаритам, она прекрасно смотрится на небольших клумбах и газонах. Именно данный вариант наиболее приемлем в качестве способа украшения стандартного дома.
Конструкцией на два, три или четыре колеса. Размер составляет 2-2,5 м. Она прекрасно смотрится возле ограждения или дома.
Крупная четырехколесная модель, достигающая по длине трех и более метров. Это слишком громоздкий вариант. Поэтому целесообразно сооружать лишь в том случае, если приусадебная территория обширная.

В процессе проектирования с видом и размером конструкции надо определиться пораньше

Принимают во внимание, как площадь самого надела, так и его загруженность, а также стиль оформления дома.

Варианты конструкций

Приступая к сборке прицепа, нужно заранее приготовиться к тому, что придётся изрядно поработать над её осью, и в частности, над отдельными её компонентами – амортизаторами, пружинами, ступицами. Если всё получится, то такой прицеп, независимо от типа используемой подвески, будет не хуже заводского.

В принципе никто не мешает приобрести готовую ось, но самостоятельная сборка обойдётся дешевле, к тому же вы получите представление о том, из чего состоит эта деталь и как она работает.

Строго говоря, если рассматривать ось как элемент подвески, то это обычная труба. Она, в зависимости от сечения, бывает круглой и квадратной. С точки зрения прочности на изгиб у двух труб с одинаковой толщиной стенок и площадью сечения квадратная окажется лучше, но поскольку здесь необходимо учитывать и такие характеристики, как обтекаемость, трубы с квадратным сечением, как правило, не используют.

Если говорить о готовых изделиях, то они обычно идут вместе со ступицей, а часто – с тормозами. При сборке оси для прицепа своими руками нужно учесть, что ступицы бывают двух разновидностей:

Блок-ступица считается более надёжной и долговечной, при этом и стоит она дороже. Устройство ромашки долее простое, соответственно, и ремонтопригодность у такой ступицы выше. Замена ступиц не предусматривает их разборки, что, в общем-то, не так уж плохо, поскольку упрощает замену вышедшего из строя узла, облегчая техническое обслуживание прицепа.

Способ крепления ступиц к оси – приваривание или прикручивание. С точки зрения надёжности сварная конструкция определённо лучше, но если во главу угла ставить простоту ремонта, то замена сборной ступицы выполняется на порядок проще.

Прицепы, предназначенные для грузовиков, часто снабжают поворотной осью. Такая конструкция, оснащённая поворотным шкворнем, обеспечивает вращение моста прицепа по вертикальной оси. На легковых автомобилях такая подвижность в большинстве случаев не требуется.

С амортизационной точки зрения конструкции подвесок бывают торсионными или рессорными.

Торсионные модели в настоящее время достаточно востребованы, что объясняется следующими достоинствами:

долговечностью;
простотой эксплуатации;
отсутствием необходимости применения амортизаторов;
компактностью размеров и небольшой массой;
уменьшением свободного пространства между рамой прицепа и осью.

Подвеска торсионного типа относится к независимым разновидностям, такая конструкция соединяется с рамой жёстко. Состоит она из пустотелой многоугольной трубы, внутри которой размещается такая же, но меньшего диаметра, а пространство между ними заполняется резиновыми прокладками в виде жгутов, обеспечивая неподвижность внутреннего вала, к которому крепится колесо.

Торсионные подвески не следует использовать, если предполагается эксплуатация прицепа в жёстких условиях, но для города и асфальтированных дорог это идеальное решение.

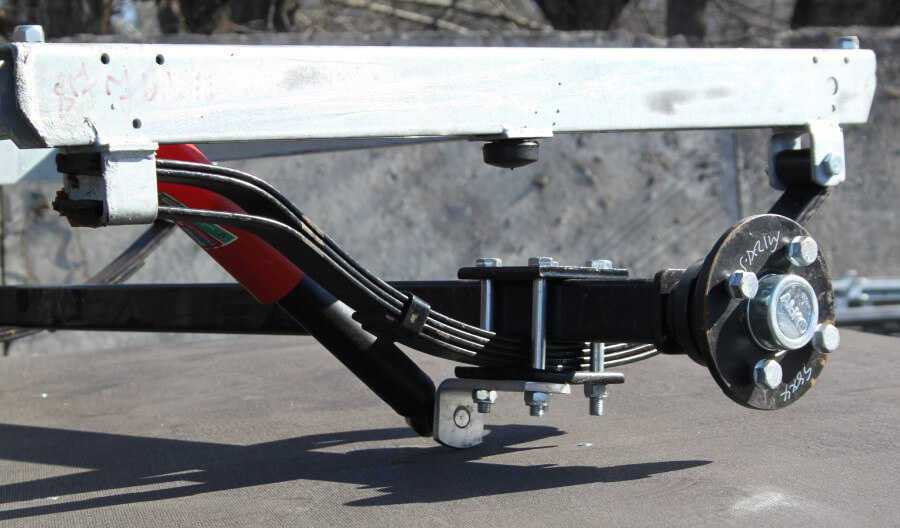

Рессорные подвески характеризуются повышенной устойчивостью к серьёзным нагрузкам, поскольку обеспечивают увеличенную длину хода, если сравнивать с торсионным вариантом. Недостаток такого решения – за рессорами нужно ухаживать чаще, но и ремонтопригодность у них выше, чем у торсионных аналогов.

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Покупаем или делаем своими руками

Есть случаи, когда автовладельцы ищут способы, как сделать себе дышло самостоятельно. Не спорю, есть множество инструкций и руководств. Но все это кустарные методы.

Я на стороне покупки готовых элементов, нежели попыток собрать дышло своими руками. И вот почему:

заводское дышло — это сертифицированная продукция от официального производителя;
на производствах используются качественные материалы;
с завода доступны оптимальные по характеристикам и требованиям дополнительные элементы (замок и пр.);
при самодельном изготовлении обычно используют подручные трубы и материалы, качество которых оставляет желать лучшего;
для создания V-образного устройства нужно владеть профессиональными навыками сварки и качественным сварочным оборудованием;
есть требования ГОСТ и ПДД, которым самодельные дышла могут не соответствовать;
кустарная конструкция — это угроза для вас и других участников дорожного движения.

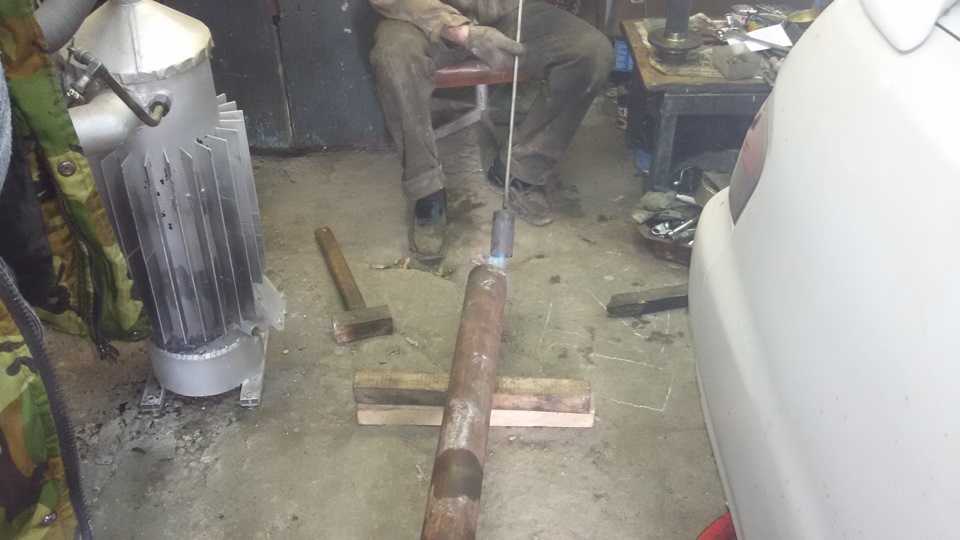

Как собрать ось для легкового прицепа своими руками

Если вы добрались до этапа изготовления оси, то можно предположить, что рама и колёса у вас уже имеются. Рассмотрим, как сделать из этого набора полноценную ось для автоприцепа. Примерный алгоритм действий:

выбираем балку

Круглую или с квадратным сечением – не столь важно. Главное, чтобы она была требуемых размеров и выполнена из качественного металла – в противном случае долго она не проходит;
второй шаг – соединение ступичной оси, на которой монтируется ступица, с нашей балкой или трубой

Желательно, чтобы ступичная труба на несколько миллиметров входила внутрь основной – такая конструкция будет крепче. С этой точки зрения труба круглого сечения будет предпочтительнее. Способ их соединения – сварка или крепёж болтами. Сварка надёжнее, но в случае возникновения проблем демонтировать ступичную ось уже вряд ли удастся;
если автоприцеп – одноосный, то существует правило, согласно которому она устанавливается на расстоянии от заднего борта, составляющем 40% от длины прицепа;
замеры места для размещения оси следует производить с максимально возможной точностью;
чтобы облегчить монтаж, переверните прицеп днищем вверх, убедитесь, что вам не будут мешать в работе свисающие шпиндели;
на месте установки оси тщательно зачистите поверхность рамы от загрязнений, измерьте и поделите пополам расстояние между втулками, все контрольные точки пометьте маркером;
ось соединяется с рамой посредством точечной сварки, которая наносится по всей длине контактирующих поверхностей.

На этом можно считать процесс завершённым – вам останется только смонтировать колёса и борта. Что касается типа подвески, то здесь как мы уже отмечали, можно использовать оба варианта, рессорную или торсионную. Впрочем, многие умельцы ставят на самодельный прицеп подвеску пружинно-амортизационного типа, чтобы обеспечить автоприцепу более мягкий ход. Нужно ли это излишество прицепу, который будет перевозить исключительно грузы – решать вам, учтите только, что такая конструкция гораздо сложнее в монтаже и потребует больших усилий по уходу.

Ось в сборке готова

Обычно двух вышеперечисленных разновидностей подвески вполне достаточно для обеспечения достаточных ходовых качеств автомобильного прицепа.

Если заморочиться с изготовлением грузового придатка к автомобилю не хочется или не получается, можно приобрести готовый заводской прицеп (можно посоветовать изделия «Крепыш», «Спутник», МЗСА, «Кремень» и др.).

Требования ГОСТ к параметрам легкового прицепа

Если вы хотите, чтобы Госавтоинспекция разрешила вам эксплуатировать ваш самодельный прицеп, делать его своими руками нужно соответственно требованиям ГОСТ 37.001. 220-80 «Прицепы к легковым автомобилям». Для тех, кто не желает читать первоисточник, кратко изложим основные ограничения, налагаемые этим документом на прицепы для легковых авто.

Прицеп должен обладать массой не более массы, буксирующего автомобиля. Причем его масса не должна превышать 1,8 тонны.
Прицеп без тормозного оборудования должен обладать массой не более половины массы, буксирующего легкового автомобиля.
Статическая нагрузка на центр шарового шарнира сцепного устройства при любой загрузке кузова должна быть от 25 КГС до 100 КГС.
Прицеп может быть длиннее буксирующего автомобиля не более чем в 1,5 раза. Его длина не может превышать 8 метров.
Прицеп может быть шире буксирующего автомобиля не более чем на 20 см с каждой стороны. Причем его ширина не должна превышать 230 см.
Высота этого транспортного средства для перевозки грузов не должна быть больше 1,8 ширины его колеи и не может превышать 3 м.
Его дорожный просвет не может быть меньше клиренса буксирующего авто.
Центр тяжести груженого прицепа должен располагаться не выше ширины его колеи умноженной на 0,725.
Прицеп для легкового авто может быть только одноосным. Допускается применение спаренной оси. Спаренная ось – это две параллельно расположенные оси, расстояние между которыми не превышает 1 м.
Прицеп с ровным днищем, установленный на горизонтальной площадке, должен иметь на колеса одной стороны нагрузку не более 0,55% своего веса.
Углы, на которые дышло должно иметь возможность отклоняться от продольной оси тягача, регламентирует ОСТ 37.001.096-77.
К тягово-сцепному устройству (ТСУ) для страховки должно быть прикреплено два несъемных отрезка цепи или троса. Они предназначены для того чтобы, в случае поломки или разъединения шарнира ТСУ, дышло не отцепилось от фаркопа авто.
Прицеп должен быть укомплектован двумя противооткатными упорами (башмаками), которые также могут быть сделаны своими руками.
У прицепа должны быть места для установки домкрата.
Рычаг управления стояночным тормозом (если он есть) должен быть съемным и находиться на правой передней части рамы или на дышле.
Прицеп должен иметь крылья и брызговики, прикрывающие колеса, в случае, если детали кузова не выполняют их задачи.
Его окраску и внешний вид регламентирует ГОСТ 7593-80.
Тягово-сцепное устройство должно соответствовать требованиям ОСТ 37.001.096-77 и не может быть сделано своими руками.
Требования к электропроводке и к приборам световой сигнализации регламентирует ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.
Для подключения к электрооборудованию автомобиля должен быть соединительный кабель с вилкой (регламентируются ГОСТ 9209-76).
Прицеп с колесами неидентичными колесам тягача должен быть укомплектован запасным колесом и оснащен устройством его крепления.
Для устойчивости отцепленного прицепа у него должны быть опорные стойки, не мешающие его буксировки.
Прицеп должны иметь кронштейны или площадку для крепления номерного знака.

Статья в тему: Как правильно выбрать тормозные колодки авто

Список необходимого для изготовления прицепа

Если вы решили делать прицеп для легкового авто своими руками, вам понадобятся следующие детали и материалы.

Тягово-сцепное устройство – 1 шт.
Ось задней ступицы от переднеприводного автомобиля – 2 шт.
Задняя ступица от того же авто, что и ось – 2 шт.
Рессоры от любой машины – 2 шт.
Серьга заднего конца рессоры –2 шт.
Стремянки с подкладками – 2 комплекта.
Амортизаторы – 2 шт.
Стальная труба сечением 30 на 60 мм (2 отрезка по 190 см – лонжероны; 2 по 122 см – лучи дышла).
Стальная труба 25 на 25 мм (4 отрезка по 190 см – низ и верх обвязки боковых бортов; 8 отрезков по 40 см – стойки боковых бортов; 4 отрезка по 119 см – низ и верх переднего и заднего борта; 7 отрезков по 114 см – поперечины).
2 отрезка П-образного швеллера №5 для изготовления балки моста.
Шарнирная петля – 4 шт.
Устройство фиксации борта – 4 шт.
Задние фонари – 2 шт.
Многожильные изолированные провода.
Фанера толщиной 10 мм – 1 лист (размер 1,9 на 1,14 м).
Листовая сталь толщиной 0,8 мм.
Цепь или трос Ø 3 мм – 2 отрезка по 20 см.

Из инструмента необходим сварочный аппарат, болгарка и электродрель.

Изготовление моста

Сложите отрезки швеллера так, чтобы получилась труба прямоугольного сечения, и стяните их струбцинами. Проварите стыки. К торцам приварите оси ступиц. Получившуюся балку моста прикрепите к рессорам при помощи стремянок.

Статья в тему: Покраска бампера своими руками
