Неисправности воздушной заслонки карбюратора
Чтобы обеспечить правильную подачу воздуха в карбюратор, необходимо, чтобы воздушная заслонка работала без перебоев. Различные заедания воздушной заслонки могут увеличить расход топлива или вызвать множество затруднений при запуске холодного двигателя.
Заедания заслонки чаще всего происходит по причине неправильной работы возвратного механизма, когда после закрытия заслонки, она не возвращается в исходное положение. Помимо этого, нарушение работы оси заслонки и рычага также приводят к нарушению ее работы. В этом случае, необходимо тщательно проверить работу заслонки под капотом автомобиля и устранить найденные неисправности.
Вторая неисправность заслонки скрывается за повреждением троса. Чаще все, происходит его обрыв, вследствие чего, воздушная заслонка никак не реагирует на изменение положения рукоятки. В этом случае, трос необходимо заменить новым.
Среди других неприятностей, которые могли произойти с тросом, можно назвать его растяжения. Заслонка также не реагирует на движения рукояткой. На месте крепления рычага воздушной заслонки имеется специальный зажим троса. Последний вставляется в этот зажим и прижимается болтом. Его следует расслабить и с помощью пассатижей вытянуть трос на требуемый уровень. Для облегчения задачи, заслонку необходимо вытянуть на себя, заслонку закрыть и зафиксировать трос в полученном положении. После проведения всех этих операций, необходимо проверить работу заслонки, и если необходимы какие либо корректировки, то вносить их следует тем же способом.
Так же, как и в остальных типах управления, необходимо проверить работу рычага и оси заслонки.
В отличие от ручного управления, езда с неисправной автоматической заслонкой является самой не экономичной. Дело в том, что ручной привод можно регулировать самостоятельно под капотом, а автоматический – не всегда. Это зависит от особенностей конструкции. Именно поэтому, необходимо как можно скорее приступать к ремонту заслонки.
Это все, что следует знать о воздушной заслонке карбюратора. Как видите, этот узел является довольно простым и абсолютно легко поддается любому ремонту, поэтому с ним справится любой автолюбитель.
Из-за чего нам может потребоваться ремонт датчика?
Ничего вечного еще не изобрели, и этот элемент тоже ломается. Рассмотрим, какие причины могут спровоцировать его выход из строя и как это можно заметить. Неисправности датчика положения дроссельной заслонки в основном вызваны естественным износом. Так, напыленный слой основы, по которой перемещается ползун, истирается. В результате прибор выдает неправильные показания. Еще одной причиной некорректной работы может служить выход из строя подвижного сердечника. А если один из наконечников повредится, то на подложке появится ряд задиров, которые приведут к поломке и остальных элементов. Это спровоцирует ухудшение контакта между резистивным слоем и ползунком, а в некоторых случаях и его отсутствие.
Износ датчика положения дроссельной заслонки
Понять же, что пора обратиться в сервисный центр либо произвести самостоятельную диагностику и при необходимости ремонт, можно по следующим признакам. Прежде всего прислушайтесь к своему автомобилю во время холостого хода, если обороты «плавают», то не медлите с проверкой устройства. Еще тревожным знаком должна послужить остановка движка при резком сбросе педали. А во время набора скорости может создаться впечатление, что топливо не попадает в систему, автомобиль подергивается и появляются рывки.
Статья в тему: Замена кузова автомобиля — какие нужны документы для оформления и ожидать ли отказ
Иногда же обороты как бы зависают в одном диапазоне (1,5–3 тысячи) и не изменяют свое положение даже при переключении на нейтральную передачу. Кроме того, ухудшается динамика. В общем, малейшее нарушение в работе двигателя должно насторожить
Кстати говоря, обратите внимание и на приборную панель, на ней должна загореться сигнальная лампочка «Check engine». Если такое произошло, то ваш автомобиль автоматически переходит в аварийный режим, а сделав компьютерную диагностику, вы увидите, что причина кроется именно в датчике
Неисправности и их диагностика
Конструкция карбюратора на автомобиле ОКА такая, что картерные газы выводятся не самым лучшим образом. Электробензонасос на карбюратор — может ли быть такое? 1. Как работает электробензонасос на карбюраторе. Это приводит к тому, что двигатель не может максимально использовать свои возможности. Карбюратор на машине ОКА довольно простой, так как он включает в себя минимум электроники. Более того, из-за его устройства масло может попадать в карбюратор
и загрязнять его. Эти проблемы решаются довольно просто. Для начала можно направить шланг к водяному фильтру. Автомобильный форум Wroom.ru: обсуждение темы Как отрегулировать карбюратор на Оке? Кстати, все фильтра приходится менять очень часто, так как они быстро загрязняются, а это в свою очередь оказывает негативное влияние на работу двигателя.
При рабочей системе зажигания могут возникать следующие неполадки:
- Бедная смесь, проблемы с ЭМК или загрязненность жиклера, что приводит к нестабильной работе мотора;
- Засор жиклера также может вызвать неадекватную и неинформативную работу педали газа;
- При низком уровне в поплавковой камере может наблюдаться плохая динамика, рывки на низких и средних оборотах;
- При нарушениях движения топлива в поплавковой камере, могут возникать рывки при работе двигателя на максимальных оборотах;
- Неисправность ускорительного насоса, если резкое нажатие на педаль газа приводит к провалу;
- При увеличенном уровне бензина в поплавковой камере или нарушении герметичности игольчатого клапана может возникать трудность с запуском уже теплого мотора;
- Неправильная настройка механизма запуска приводит к проблемам запуска мотора на холодную, нестабильным оборотам и т.д.
Следует отметить, что главным признаком какой-либо неисправности является увеличение количества потребляемого бензина. Например, это может возникать, если регулировка механизма запуска
была произведена неправильно, когда жиклеры не соответствуют требованиям или имеет место их загрязнение.
Помимо этого на расход влияют погодные условия, шины и стиль управления автомобилем ОКА. Если есть какие-то неполадки, то необходимо отрегулировать устройство и все будет работать четко.
Что делать далее?
После этого проверяем размыкание контактов ХХ. Они находятся на разъеме датчика сверху или снизу. Подключаем к контакту один из проводов на мультиметре, а вторым будем двигать заслонку. Если все хорошо, то при малейшем движении уровень напряжения на устройстве изменится до значения на АКБ. Ежели на шкале стрелка мультиметра осталась на месте, следует проверить исправность переменного резистора, который находится внутри ДПДЗ. Что это за элемент и как его диагностировать? Данный резистор является составляющей датчика заслонки, который меняет свое сопротивление в зависимости от уровня положения педали. И проверяется он следующим образом. Для начала на оставшийся провод присоединяется мультиметр, включается зажигание, и после этого заслонка очень медленно отодвигается. При этом нужно внимательно смотреть за состоянием стрелки на шкале приборов. Здесь не должно быть скачков. Если они есть, вероятнее всего, двигатель работает неисправно.
Как установить новый автоматический трос сцепления
Установку нового автоматического троса довольно сложно выполнить. В магазинах он продается во «взведенном положении» и, выполняя некоторые работы, которые связаны со сцеплением, его тоже следует доводить до такого состояния.
Большинство водителей замечали, что на тросе, расположенном под капотом, висят черные либо белые хомуты, которые выполнены из пластика и имеют прорезь. При этом в месте утолщения «рубашки» троса находятся «уши», идеально вписывающиеся в прорези хомута. Однако есть небольшая проблема: когда механизм натяжения находится в распущенном состоянии, то элементы расположены друг от друга довольно далеко.
Метод регулировки троса сцепления в отсоединенном от КПП положении не очень сложен. Нужно выполнить несколько движений. Возьмитесь за его конец одной рукой, другой держитесь за основание «рубашки». Именно там находится механизм самонатяжения. Нужно воткнуть трос на глубину примерно 5 см в «рубашку», потом потянуть к себе. В момент его полного вытяжения механизм начнет процесс складывания.
В этой ситуации потребуется помощь товарища либо ваша сноровка. Необходимо зафиксировать устройство в положении «взведено», расположив хомут на «ушах».
Если вам просто нужно разъединить трос и коробку, то для начала следует надавить на педаль три-четыре раза. Далее нажать на рычаг привода в том месте, где находится крепежный элемент троса. Нажим проводить вниз, к земле. Все, механизм сложился. Придерживая рычаг одной рукой, другой натянуть хомут.
Обратите внимание
: если рычаг не хочет опускаться, то автомат натяжения неисправен. Необходима замена троса.
Запомните! Можно снимать с «ушей» фиксирующий хомут только тогда, когда новый трос полностью установлен.
Инструменты
Для каждой модели автомобиля может потребоваться совой набор инструментов, но как правило, он мало чем отличается от перечисленного ниже.
Для чистки дросселя в домашних условиях потребуется:
- Отвертка крестовая (плоска);
- Пассатижи;
- Набор головок с воротком или торцевых ключей (обычно необходим ключ на 13, но может потребоваться и другой);
- Чистая безворсовая ветошь;
- Средство для очистки (о них чуть ниже).
Этого комплекта инструментов будет вполне достаточно, чтобы выполнить работы. Также обязательно понадобиться новая прокладка, размещаемая между узлом и впускным коллектором.
izocimov › Blog › Тросик АКПП или как отрегулировать трос на коробке автомат
Привет друзья. Я уже писал о настройке троса в в б/ж своей тоеты, но тут хотел описать общий принцип работы и настройки тросика акпп на примере простой гидромеханической акпп.
Итак, начнём. Вот пример как обычно выглядит тросик АКПП подсоединенный к дроссельной заслонки, в нашем случае мотор инжекторный.
Теперь о давлении которое проотивопостоит «дроссельному». Давление с центробежного регулятора пропорционально зависит от скорости движения авто. Оно увеличивается по мере увеличении скорости и пытается » продавить» клапана в плите упрааления., которые подперты пуржинками с разной жесткостью ( они то и отвечают за переключение передач). Если давление с центробежного регулятора становится больше чем сила разжатия пуржинки одного из клапанов в плите управления ( за забывайте что вместе с пуржиной действует давление с дроссельного регулятора, которое тоже старается раздать пуржину), то клапан продпваливается и открывает проход давления декстрона к фрикционам, так АКПП переключается на следующую передачу.
А вот теперь дошла очередь и до » кикдауна». Если вы прочли, то что я написал выше, то сможете понять принцип. При «тапки в пол» — давление с дроссельного регулятора настолько увеличивается, что выталкивает один из клапанов в плите управления обратно. Из-за этого проход декстрона к фрукционам перекрывается, они расжимаются…АКПП переключается на передачу ниже.
А как отрегулировать тросик?
вы наверно спросите. Так вот:
— натянул трос сильнее. Переключение передачь теперь происходит на больших оборотах ( например около >3800-4200 ), назовём «спорт режим»))
— делаем слабый натяг тросика. Станет переключаться на оборотах в районе 2300-2500
— если совсем откинуть трос, то переключение практически на 2000оборотах. Вроде бы экономичный режим, да только при медленном переключении фрикционы изнвшиваться немного быстрее будут. Кик дауна не будет.
В каждом конкретном случае, регулировку делайте по мануалу от своей машины, но не забывайте, что тросик может со временем растягиваться, либо при повреждении рубашки тросика, тросик «уменьшается». Внимательно смотрите в этом случае, т.к. визуально может быть что тросик в порядке, а по факту, будет постоянно немного натянут.
Спасибо за внимание! Буду рад, если кому нибудь помог)
Неисправности е-газа
Иногда причиной неисправностей является поломка датчика холостого хода на ваз 2114 с электронной педалью газа, еще его называют РХХ. Если ЭБУ указывает на его ошибку, а холостые обороты двигателя слишком высокие и не падают, в основном 2000, то требуется замена дроссельной заслонки в сборе, либо можно попробовать почистить контакты клемм.
Неисправности электронной педали газа ваз 2114
Если электронная педаль вышла из строя и не реагирует на нажатие педали акселератора, а обороты двигателя застыли на отметке 2000 оборотов в минуту, не стоит отчаиваться и вызывать эвакуатор
С такой проблемой можно передвигаться, осторожно отпуская сцепление, медленно, но верно есть возможность доехать до дома или сервисного центра
Если у вас присутствует какая-то неисправность, связанная с электронной педалью газа, то в блоке управления, скорее всего вы сможете найти такие коды ошибок:
- Р2122 – говорит о низком напряжении датчика положения педали акселератора. Этот датчик работает на принципе изменения своего сопротивления, а ЭБУ, пропуская через него ток, узнает его и исходя из этого знает о положении педали. Низкое напряжение соответствует большому сопротивлению датчика. Решается чисткой контактов, их пропайкой или заменой педального узла, если не поможет.
- 2123 – это обратная ошибка P2122, напряжение на этом же датчике слишком высокое. Возможен пробой или замыкание проводки, а также выход из строя датчика.
- 2127 – низкий уровень сигнала второго датчика положения педали акселератора. Так как этот узел достаточно ответственный и выполняет важную функцию, для точности и надежности в нем используется сразу два датчика. Находятся они в одном корпусе, последовательность и способы устранения ошибки те же.
- 2128 – клон кода ошибки 2123, только он отвечает за второй датчик.
- 2138 – код говорит о несовпадении показаний этих двух датчиков, возможно с одним из них потерян контакт или он сломался. Для решения проблемы необходимо так же прочистить контакты, проверить проводку на исправность и протестировать саму педаль. Тест заключается в замере сопротивления обоих датчиков в разных положениях педали и сравнении показаний. Если они отличаются нужно поменять педаль в сборе.
Распиновка е-газ ваз 2114
В наши дни над электронной педалью поработали и решили большинство проблем, теперь она работает без сбоев, но любители быстрой езды, все равно прошивают свои ЭБУ, отмечая улучшения отзыва автомобиля на педаль.
Это связано в первую очередь с тем, что с завода производители вынуждены накладывать ограничения для того, чтобы соответствовать нормам ЕВРО и повысить ресурс двигателя. Любительские прошивки снимают эти ограничения, позволяя блоку управления открывать заслонку быстрее.
На Самарах, а в частности с электронной педалью газа ваз 2114 проблемы часто встречались на моделях первых годов выпуска, спустя некоторое время недочеты исправили и под конец производства с конвейера сошли экземпляры с надежным е-газом.
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Рекомендуем прочитать:
ДМРВ на ваз 2114, как проверить, симптомы неисправности, проверка мультиметром и в движенииКрепление балки на ваз 2107Замена крабов на ваз 2115Замена диодного моста на ваз 2112, для чего нужен, как определить неисправность, причины поломкиКак прозвонить генератор ваз 2110 мультиметромЗавоздушивание системы охлаждения ваз 2114Печка дует холодным воздухом ваз 2114 температура 90 причинаВаз 2109 медленно набирает обороты
Как поменять радиатор печки ВАЗ 2114 (2115) своими рукамиКакое масло заливать в двигатель ВАЗ 2115Выбираем масло для ВАЗ 2110Таблица цветов ВАЗ, коды, наименования, описание20.05.2014Провал при резком нажатии газа
Для многих это в новинку. Возможно, и вы читаете об этом впервые. Дело в том, что многие водители жаловались на е-газ, неисправность системы и т. д. В дальнейшем АвтоВАЗ выпустил информационное письмо, в котором содержалась инструкция по адаптации е-газа.При ремонте автомобиля (замене контролера, или после снятия аккумулятора) нужно выполнить адаптацию электронной педали газа.
Причины
Наиболее распространенной причиной, при которой следует провести адаптацию, являются последствия обслуживания дроссельной заслонки. В результате эксплуатации в этом узле происходит образование большого количества отложений, поэтому после промывки положение дроссельной заслонки меняется, а ЭБУ продолжает подавать сигналы о ее состоянии до профилактики.
Со временем происходит естественный износ резистивного слоя потенциометра датчика и подвижных элементов дроссельной заслонки, в этом случае после адаптации чаще всего потребуется его замена. Нужно провести обучение в случае внесения изменений в настройку ЭБУ (чип-тюнинг), особенно если произведены операции по увеличению мощности двигателя.
Процедура выполняется с использованием специальных программ на компьютерном оборудовании или без них (строго определенный порядок, который будет рассмотрен ниже) в зависимости от марки авто. Автоэлектрики должны учесть особенности модели, года выпуска, тип установленного ЭБУ на транспортном средстве.
Устройство дроссельной заслонки
Дроссельная заслонка — круглая пластина, имеющая способность вращаться на 90 градусов вокруг себя — это цикл от открытия и до закрытия. Находится она в корпусе, содержащим:
- Привод — механический или электрический;
- Датчик положения — потенциометр дроссельной заслонки;
- Регулятор холостого хода.
В совокупности все эти составляющие образуют дроссельный узел или блок дроссельной заслонки.
Корпус заслонки устроен довольно непросто. Ведь сам он входит в состав системы охлаждения. Именно дроссельный узел открывает каналы, по которым циркулирует охлаждающая жидкость. Оснащение корпуса специальными патрубками, связанными с вентиляционной системой и системой улавливания паров топлива, делает конструкцию еще более сложной. Следует подробнее изучить эту систему.
Разгерметизация системы
Если происходит разгерметизация в системе тракта впускного типа, тогда происходят нестабильность в работе мотора. Происходит утечка воздуха в таких узлах автомобиля:
- В уплотненных местах форсунки;
- На выводных системах для испарений бензина;
- На стенках каркаса дросселя;
- На жиклерах холостого хода;
- На трубках усилителя вакуумного тормоза;
- На очистительных патрубках.
Из-за ненадлежащего вывода воздуха происходит неправильный замес топливных масс. Обнаруживаются аварийные симптомы при функционировании впускного тракта. Уходящий в систему воздух не проходит через систему фильтрации. В его составе много вредных частичек грязи, металла, пластика, которые заходят в мотор и грозят привести к плохой работе последнего.
Причины возникновения ошибки
Код P2135 может означать, что произошла одна или несколько следующих проблем:
- Отказ датчика положения дроссельной заслонки либо педали акселератора (TPPS).
- Обрыв цепи датчика положения дроссельной заслонки или плохое электрическое соединение.
- Жгут проводов датчика положения дроссельной заслонки закорочен на массу либо другой провод.
- Крышка корпуса дроссельной заслонки деформирована, что мешает правильному вращению шестерен.
- Электронный корпус дроссельной заслонки неисправен.
- Коррозия разъема MAP или TPS.
- Заедание возвратной пружины дроссельной заслонки.
- Иногда причиной является неисправный модуль PCM.
Датчик холостого хода. Шаговый мотор (регулятор ХХ)
Шаговый мотор установлен в байпасном канале узла дроссельной заслонки.
Положение вала шагового мотора определяет проходное сечение байпасного канала, необходимое для устойчивой работы двигателя при закрытой дроссельной заслонке
В системе управления шаговый мотор выполняет несколько основных функций:
• Прогрев двигателя после запуска. Система определяет тепловое состояние двигателя по датчику температуры охлаждающей жидкости и автоматически устанавливает обороты холостого хода (минимальные обороты при закрытой дроссельной заслонке).
С помощью шагового мотора в этом случае задается такое сечение байпасного канала, при котором двигатель способен поддерживать эти обороты.
• При открытии дроссельной заслонки весь воздух в двигатель поступает через сечение дроссельной заслонки, а байпасный канал должен быть подготовлен к резкому закрытию дросселя и сбросу нагрузки (отключение КПП).
Система отслеживает с помощью шагового мотора такое сечение байпасного канала (в зависимости от оборотов двигателя, скорости автомобиля и положения дроссельной заслонки) при котором в случае сброса нагрузки должно быть обеспечено плавное снижение оборотов коленчатого вала до заданных оборотов холостого хода.
• Третьей функцией шагового мотора является компенсация контролируемой блоком управления нагрузки (включение/выключение вентилятора, кондиционера и т.д.).
В режиме холостого хода система корректирует положение шагового мотора до включения/выключения нагрузки. Тем самым компенсируется мощность, подключаемой этой нагрузки (компенсирует провал оборотов в режиме холостого хода).
Шаговый мотор и называют регулятором холостого хода, но он выполняет лишь перечисленные функции.
Заданные обороты холостого хода в пределах 50 об/мин поддерживаются в основном быстрым контуром управления — регулятором по углу опережения зажигания.
Раскачка оборотов в режиме холостого хода зависит именно от этого контура и влияния возмущений в системе топливоподачи.
Шаговый мотор определяет медленную составляющую в регулировании, отслеживая режимные переходы системы управления.
Выход из строя шагового двигателя приводит к явным сбоям в системе: невозможность работы двигателя на холостом ходу, повышение оборотов ХХ, увеличивающихся по мере прогрева двигателя.
Эти неисправности возникают и при неполадках в цепях управления шаговым мотором и могут быть определены при помощи тестера ДСТ-2М, который позволяет задавать положение шагового мотора как параметр блока управления.
Выбрав режим управления исполнительными механизмами в тестере, нужно подвигать шаговый мотор с помощью блока управления в ту или иную сторону.
Если при этом обороты двигателя не изменяются, расход воздуха остается постоянным, а система определяет постоянное положение шагового мотора, неисправность шагового мотора или цепей его управления очевидна.
Проверка шагового мотора с помощью тестера может и не дать результата. Система будет правильно отрабатывать ваши попытки закрыть или открыть байпасный канал.
Но при этом при эксплуатации автомобиля останутся зависания оборотов при отключении КПП и заглохания двигателя при движении накатом и невозможность запуска двигателя без помощи дроссельной заслонки.
Появление в комплексе этих неисправностей говорит о неисправности шагового двигателя или его цепей управления. И даже при исправных цепях, шаговый мотор может просто неправильно выполнять команды системы управления.
Вместо движения вперед отрабатывает движение назад или наоборот. Это можно наблюдать, если снять шаговый мотор и специальным тестером задавать ему движения в разные стороны.
Алгоритм управления шагового мотора достаточно сложен, и сбои в его работе могут быть выявлены только специальным тестером, например, ДСТ-6С.
Блок управления может выдавать код неисправности шагового мотора, но не всегда это означает, что шаговый мотор или цепи его управления действительно вышли из строя. К сожалению, этот код может появиться и при исправном шаговом моторе.
Прежде чем разбираться с шаговым мотором, убедитесь, что заданные обороты холостого хода в системе выставляются правильно по температуре двигателя и режим холостого хода определен в системе (положение дроссельной заслонки 0%).
Совет: Если смазывать механическую часть шагового мотора литолом, то он работает значительно лучше и дольше. После смазки плохой шаговый мотор часто восстанавливает свою работоспособность.
Техническое описание и расшифровка ошибки P2135
Автомобильный код неисправности P2135 «ошибка корреляции напряжения датчиков «A»/»B» положения дроссельной заслонки либо педали акселератора». Указывает на проблему, связанную со способностью дроссельной заслонки открываться и закрываться должным образом.
Технология управления дроссельной заслонкой начала повсеместно внедряться в 1990-х годах. Ее задача, обеспечить больший контроль над выбросами, экономией топлива, контролем тяги и устойчивости, круиз-контролем и реакцией трансмиссии.
До этого управление дроссельной заслонкой автомобиля осуществлялось простым тросом с прямым соединением педали газа и дроссельной заслонки. Датчик положения дроссельной заслонки (TPS) расположен напротив соединения дроссельной.
TPS преобразует движение и положение дроссельной заслонки в сигнал напряжения и отправляет его в компьютер управления двигателем. Который использует сигнал переменного напряжения для формирования стратегии управления двигателем.
Технология электронного управления дроссельной заслонкой состоит из датчика положения педали акселератора, дроссельной заслонки с электронным управлением. А также двух встроенных датчиков положения дроссельной заслонки для коэффициентов корреляции и компьютера управления двигателем.
Компьютер отслеживает соотношение обоих напряжений. Когда оба напряжения совпадают, система работает нормально. Когда они отклоняются на две секунды, устанавливается код P2135, указывающий на неисправность где-то в системе.
Типовое разнообразие
Всем известны два типа ДПДЗ:
- Образец с механическим типом привода.
- Агрегат с электрическим типом привода.

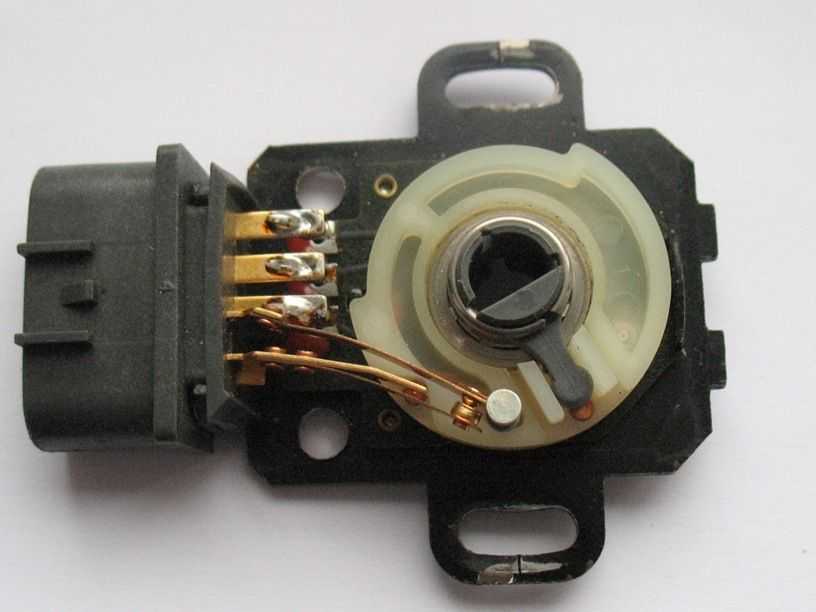

Датчик положения дроссельной заслонки
Первый тип внедряется автомобильном транспорте эконом-класса. Комплектация элементов объединена в отдельном блоке, который включает в себя следующие детали:
- корпус;
- дроссельную заслонку;
- датчик;
- регулятор холостого хода.
Корпус заслонки входид в состав системы охлаждения. Функциональная задача регулятора холостого хода заключается в поддерживании частоты вращения коленвала в закрытом положении заслонки при запуске либо прогреве двигателя. РХХ представляет собой шаговый электродвигатель и клапан. Функциональные задачи этих деталей в регулировке подачи воздуха, поступающего к системе впуска в обход.
В современных условиях большинство заводов-производителей укомплектовывают машины заслонками электрического типа привода. Эти элементы характеризуются собственной электронной системой управления. Таким образом, на всех скоростных диапазонах и нагрузках машины обеспечивается оптимальная величина крутящего момента. К увеличению мощности и динамики владельцы получают снижение расхода топлива и уровня токсичности выхлопных газов.
Этот элемент включает в себя следующие механизмы:
- Корпус.
- Дроссельную заслонку.
- Электродвигатель.
- Редуктор.
- Датчик положения дроссельной заслонки.
- Возвратный пружинный механизм.
ДПДЗ
Отличия электрического типа заслонки
Основные функциональные различия:
- Отсутствие механической связи между педалью газа и заслонкой;
- Регулировка ХХ путем непосредственного перемещения заслонки.
- Электронная система в силах самостоятельно повлиять на величину крутящего момента ДВС. Это возможно благодаря отсутствия жесткой связи между педалью газа и дроссельной заслонкой. Это условие сохраняется даже при нажатии водителем на акселератор.
Подобные функциональные изменения возможны благодаря работе датчиков входного типа блока управления и исполнительного устройства. Это устройство электронной системы управления дополнительно характеризуется датчиком положения педали акселератора, выключателем положения тормоза и сцепления. Благодаря всему этому блок управления двигателя успешно реагирует на сигналы датчиков, преобразуя их на модуль заслонки в управляющие действия.
