Замена стартера на ваз 2101-ваз 2107

Диагностика неисправностей

Если длительное время эксплуатировать автомобиль, не проводя при этом диагностики и техосмотров, то в результате все завершится плачевно. Если не запускается двигатель – то устранить эту поломку можно за несколько минут, или за несколько часов, что зависит от вида поломки. Каким же образом можно определить, почему не крутит стартер? К основным видам поломок можно отнести следующие факторы:

Наиболее простая, но частая поломка стартера на ВАЗ 2107 – это окисление контактов. Причем контакты окисляются как на самом устройстве, так и на АКБ.

Проверяем контакты клемм АКБ

Более сложная поломка обычно связана с неисправностью втягивающего реле, а также выработкой ротора, обрыва обмоток, щеток и контактных колец.

Выгорание контактов втягивающего реле. Определить точную поломку механизма можно после его демонтажа. После снятия агрегата следует проверить состояние основных узлов, как втягивающего реле, так и самого устройства. Проверяется сопротивление обмоток, наличие обрывов или замыканий, наличие окислений, контакты и т.п. Как только выявлена причина поломки, ее следует устранить по возможности, либо же заменить механизм целиком.

Основные причины, почему не крутит устройство

Рассмотрим основные причины таких последствий, при которых не функционирует стартер.

Разряжен аккумулятор. Определить такую поломку очень просто. Если повернуть ключ в замке зажигания, а в ответ будут отсутствовать какие-либо признаки жизни, а лампочки на панели полностью все потухли, значит причина заключается непосредственно в АКБ. Исправить поломку можно путем зарядки аккумулятора. Если аккумулятор имеет слабый заряд, при котором панель управления функционирует, то при попытке запустить мотор будут слышны щелчки срабатывания реле.

Отсутствие “массы” на втягивающем реле. Масса может исчезнуть по нескольким причинам: окисление контакта, обрыв провода, откручивание гаек. Если “масса” будет отсутствовать, то агрегат может не подавать никаких признаков жизни, или работать через раз. Исправить ситуацию можно путем зачистки контактов и их затягивания, или прозвонки питающих проводов.

Диагностика неисправностей стартера ВАЗ 2106

Все неисправности стартера можно условно разделить на две группы:

электрические (выход из строя токопроводящих элементов);
механические (износ деталей привода).

Для корректной диагностики стартера автовладельцу необходимо знать признаки, соответствующие той или иной неисправности.

Признаки неисправности стартера

К основным симптомам выхода стартера из строя можно отнести:

при повороте ключа зажигания стартер и тяговое реле не подают признаков жизни;
тяговое реле издаёт частые щелчки;
тяговое реле при запуске срабатывает, но ротор вращается слишком медленно;
при повороте ключа зажигания со стороны стартера слышится треск;
при запуске со стороны стартера появляется гул.

При запуске стартер и тяговое реле не срабатывают

Причинами отсутствия реакции стартера на поворот ключа зажигания могут быть:

полная или почти полная разрядка АКБ;
окисление контактов АКБ;
отсутствие контактов между выводами АКБ и наконечниками силовых проводов;
отсутствие контакта между наконечником провода и выводом «50» на тяговом реле;
неисправность контактной группы зажигания;
обрыв управляющего провода, идущего от замка зажигания к тяговому реле.

В такой ситуации прежде всего нужно проверить АКБ с помощью мультиметра — напряжение на её клеммах не должно быть ниже 11 В. В противном случае следует зарядить аккумулятор и продолжить диагностику.

Затем проверяют состояние клемм аккумулятора и надёжность их контакта с наконечниками силовых проводов. В случае плохого контакта выводы АКБ быстро окисляются, и энергии аккумулятора становится недостаточно для запуска стартера. То же самое происходит и с выводом 50 на тяговом реле. При обнаружении следов окисления от АКБ отсоединяются наконечники, которые зачищаются вместе с клеммами аккумулятора и выводом 50.

Проверку контактной группы замка зажигания и целостности управляющего провода осуществляют, замыкая штекер этого провода и вывода B тягового реле. Питание в этом случае начинает подаваться прямо на стартер. Для проведения такой диагностики необходимо иметь определённый опыт. Осуществляется проверка следующим образом:

Автомобиль ставится на нейтральную передачу и стояночный тормоз.
Включается зажигание.
Длинной отвёрткой замыкают штекер управляющего провода и вывод В тягового реле.
Если стартер заработал, неисправен замок или провод.

Частые щелчки тягового реле

Частые щелчки при запуске двигателя свидетельствуют о многократном срабатывании тягового реле. Это может происходить при сильном падении напряжения в цепи стартера из-за разряда аккумуляторной батареи или плохого контакта между наконечниками силовых проводов. В этом случае:

измеряют напряжение АКБ;
проверяют состояние контактов;
проверяют надёжность электрических соединений в цепи стартера.

Иногда причиной такой ситуации может стать замыкание или обрыв в удерживающей обмотке тягового реле. Определить это можно лишь после демонтажа стартера и разборки реле.

Медленное вращение ротора

Медленное вращение ротора является следствием недостаточного энергоснабжения стартера. Причиной этого может быть:

глубокий разряд АКБ;
окисление выводов АКБ;
слабая затяжка наконечников силовых проводов;
подгорание ламелей щёточного коллектора;
залипание или износ щёток;
замыкание щёткодержателя плюсовой щётки на массу;
обрыв (замыкание) обмоток статора или ротора.

Здесь, как и в предыдущих случаях, в первую очередь проверяется состояние АКБ и контактов. Если неисправность идентифицировать не удалось, стартер нужно будет снять и разобрать. Без этого определить подгорание коллектора, проблемы со щётками, щёткодержателем или обмотками не получится.

Треск в стартере при запуске

Причиной треска в стартере при повороте ключа зажигания может стать:

неисправность обгонной муфты;
износ приводной шестерни вала.

В обоих случаях потребуется демонтаж стартера.

Гул стартера при запуске

Наиболее вероятными причинами гула стартера и медленного вращения его вала являются:

износ втулок ротора;
ослабление креплений стартера;
неправильный монтаж стартера.

Гул свидетельствует о перекосе вала ротора и замыкании его на массу.

Разборка стартера и его ремонт

А теперь переходим к разборке стартера ВАЗ-2107 своими руками. Сделать это несложно, инструмент понадобится самый обычный, никаких специальных съемников и приспособлений: отвертка, плоскогубцы, ключ на 10. Другими словами, все, что имеется в любом гараже.

Процедура разборки выглядит таким образом (кратко):

Снимаете втягивающее, выкрутив три болта крепления.
Извлекаете штифт, на котором вращается вилка бендикса.

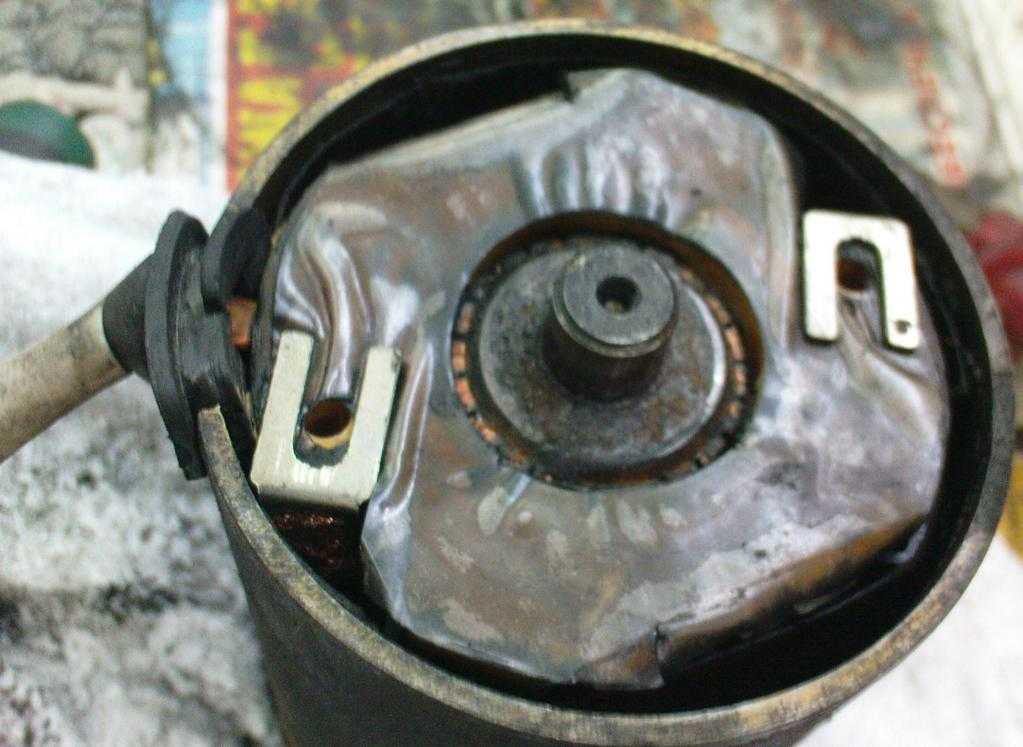

Выкручиваете заднюю крышку и снимаете щеточный узел.
Снимаете бендикс.
Вытягиваете ротор.

Осуществляете замену изношенных элементов, сборку производите в обратном порядке. Обычно полностью разбирать устройство не нужно, достаточно поменять в задней части ротора щетки и медную втулку.

Втягивающее реле

Стартер по своей конструкции представляет собой небольшой электромотор, специальная муфта (бендикс) которого зацепляется с маховиком силового агрегата на несколько секунд, приводя по вращение коленвал. Несмотря на небольшие размеры стартера, при запуске двигателя через него проходят токи, достигающие сотен ампер. Если питание на это устройство подавать непосредственно через ЗЖ, то никакие контакты не выдержат таких нагрузок и сгорят. Поэтому для подключения стартера к источнику питания задействуется специальное втягивающее реле, в котором конструктивно предусмотрены контакты, рассчитанные на большие токи. Этот механизм конструктивно расположен на корпусе стартера.

На рассматриваемое коммутирующее устройство возлагается ряд функций:

соединение стартера с источником питания;
зацепление и удержание бендикса с маховиком двигателя;
отключение питания стартера после того, как мотор начнёт работать.

Разборка

Втягивающее реле разбирают с целью замены или зачистки контактов (пятаков):

Ключом или головкой на 8 откручиваем крепление крышки реле к корпусу.

Снятие стартера и реле

Из инструментов для работы понадобится следующий перечень:

плоская отвёртка;
ключ на 8, 10 и 13.

Процедура проводится следующим образом:

Снимаем клемму с минуса АКБ.
Откручиваем крепление стартера к картеру сцепления.

На автомобиле

Диагностику проводим мультиметром или «контролькой»:

Визуально оцениваем целостность проводки реле.
Проверяем работу реле, для чего поворачиваем ключ в замке зажигания и прислушиваемся к стартеру: если щелчка неслышно, реле считается неисправным.
Если есть характерный звук, но стартер не крутит, может быть подгорели контактные пятаки в самом реле. Для проверки снимаем фишку, которая идёт от ЗЖ и замыкаем между собой два резьбовых контакта. При таком соединении стартер будет запитываться минуя реле. Вращение стартера укажет на неполадки с элементом коммутации.
Подключаем мультиметр к «» реле, т. е. на контакт, куда приходит питание с АКБ, а минус соединяем с массой. Включаем зажигание и, если напряжение оказывается ниже 12 В, то скорее всего, заряда батареи не хватает для запуска мотора, но достаточно для срабатывания реле .

Распространённые неисправности стартера 5722.3708 и их признаки

Каким бы надёжным и долговечным ни был стартер у «пятёрки», рано или поздно он выйдет из строя. Наиболее часто его поломки возникают вследствие проблем по электрической части, но не исключены и механические неполадки.

Признаки неисправности пускового устройства

Симптомами поломки стартера могут быть:

отсутствие какой-либо реакции на поворот ключа в положение «II» (устройство не крутит и не щёлкает);
щелчки (одиночные или множественные) при запуске стартера без включения его электродвигателя;
треск во время работы;
медленное прокручивание вала устройства, сопровождающееся прерывающимся «воем»;
нехарактерный для работы стартера гул.

Стартер не запускается вообще

Отсутствие реакции на попытки запуска двигателя может свидетельствовать о таких поломках:

сильный разряд АКБ;
нарушение контакта между полюсными клеммами АКБ и зажимами силовых проводов или в соединении плюсового провода и вывода на втягивающем реле;
обрыв в управляющей цепи устройства;
поломка группы контактов замка зажигания.

Более точно установить, по какой причине стартер отказывается запускаться, нам поможет обычный автомобильный тестер. Диагностика цепи и электрических соединений устройства выполняется в таком порядке:

Включаем тестер в режиме вольтметра и производим замеры напряжения, выдаваемого АКБ, подключив щупы прибора к его полюсным выводам. Если прибор показывает ниже 11 В, скорее всего, проблема заключается в уровне его зарядки.
Если же с напряжением всё в порядке, проверяем надёжность и состояние электрических соединений. В первую очередь откручиваем зажимы наконечников силовых проводов, которые крепятся к выводам батареи. Зачищаем их мелкой наждачной шкуркой, обрабатываем жидкостью WD-40 и подключаем обратно. Такую же процедуру проделываем с другим концом силового провода, который идёт от плюсового вывода аккумулятора к стартеру. Проверяем, не заработал ли стартер. Если нет, продолжаем диагностику.
Чтобы определить, исправен ли замок зажигания и цела ли цепь управления, необходимо подать ток на стартер напрямую с АКБ. Для этого выключаем передачу, обязательно ставим автомобиль на «ручник», включаем зажигание и при помощи большой отвёртки (ключа, ножа) замыкаем выводы на втягивающем реле. Если стартер включился, необходимо проверить целостность провода, соединяющего устройство и группу контактов замка зажигания. Если он цел, меняем группу контактов замка зажигания.

Щелчки

Начало работы стартера всегда сопровождается одиночным щелчком. Он говорит нам о том, что тяговое реле сработало, и контактные болты замкнулись. Вслед за щелчком должен начинать вращаться ротор устройства. Если щелчок есть, а стартер не заработал, значит, поступающего напряжения не хватает для его запуска. Такие симптомы проявляются при сильном разряде аккумулятора, а также при потере тока из-за ненадёжных соединений в силовой цепи АКБ. Для поиска неисправности, как и в предыдущем случае, используется автомобильный тестер, включённый в режиме вольтметра.

В некоторых случаях поломка стартера сопровождается частыми щелчками. Они характерны для неисправности самого тягового реле, а именно для обрыва или замыкания в его обмотке.

Треск

Треск в стартере может возникать по двум причинам: вследствие поломки обгонной муфты и износа шестерни привода. В любом из этих случаев движение лучше не продолжать, во избежание разрушения венца маховика.

Медленное вращение вала

Бывает и так, что стартер запускается, крутит, но очень медленно. Его оборотов не хватает для запуска силовой установки. Нередко подобная неисправность сопровождается характерным «воем». Подобные симптомы могут свидетельствовать о:

разряде аккумулятора;
нарушении контактов в цепи стартера;
подгорании (износе) коллектора или щёток;
короткого замыкания или обрыва в электромагнитных обмотках устройства.

Гул

Обычно гул является следствием износа опорных втулок. При значительной их выработке вал устройства перекашивается, вследствие чего появляется мелкая вибрация. В наиболее запущенных случаях вал может «коротить» на корпус, вызывая потерю тока.

Неисправности стартера

По мере эксплуатации транспортного средства с устройством пуска могут возникать неполадки различного характера. Каждая поломка проявляется со свойственными ей признаками, которые позволяют быстро и правильно выявить проблему и устранить её в короткие сроки.

Стартер работает, но двигатель не запускается

Если слышно, что стартер функционирует, но мотор при этом не крутится, то неполадки могут быть следующего характера:

Износ зубьев шестерни обгонной муфты. Это приводит к тому, что нет зацепления с зубцами маховика и вращение не происходит. Износ зубьев является нормальным процессом. Однако ускорить выход из строя этой детали может применение густого моторного масла, неправильное срабатывание реле либо длительное прокручивание стартером после того, как мотор уже запущен. При износе зубцов будет слышно характерное гудение устройства без каких-либо дальнейших действий. Зубцы могут износиться и на маховике, что возникает довольно редко. При поломке шестерни стартера потребуется замена бендикса.
Из строя может выйти сама вилка, вводящая шестерню в зацепление с маховиком. В такой ситуации будет слышно, что реле сработало, но ведущая звёздочка не сошла со своего места. Стартер при такой проблеме будет крутить, но без передачи крутящего момента на маховик.
Возможен перекос ведущей шестерни бендикса, при котором она не будет входить в зацепление с маховиком до конца. Происходит такое при деформировании пружины бендикса, подпирающей шестерню. Если в такой ситуации пытаться и дальше запускать двигатель, то могут обломаться зубья на бендиксе либо на самом маховике.
Может быть такое, что стартеру не удаётся раскрутить коленвал до того момента, чтобы произошёл запуск. Неисправность сводится к проблемам с питанием (проводка, щётки, окислившиеся клеммы АКБ). В такой ситуации стартеру будет попросту не хватать напряжения из-за его просадки.

Стартер щёлкает, но не крутит

Если стартер издаёт щелчки, но при этом больше ничего не происходит, то причины нужно искать в следующем:

При одном мощном щелчке можно судить о том, что втягивающее реле работает, но силы этого устройства недостаточно для проворачивания мотора. Если было совершено несколько безуспешных попыток, стартер потребуется демонтировать для дальнейшей разборки и дефектовки деталей. Вероятными причинами такого явления могут быть износ щёток и втулок стартера, замыкание либо обрыв катушек, плохой контакт силового провода, неполадки со втягивающим или бендиксом.
При нескольких щелчках неисправность кроется во втягивающем реле, ненадёжном контакте между самим стартером и реле либо массой. Прежде чем приступить к ремонтным работам со стартером, необходимо проверить надёжность соединений, начиная от АКБ и заканчивая подключением проводов на пусковом устройстве.
Неисправности бендикса (поломка зубьев или вилки).

Видео: стартер щёлкает, но не вращается на примере ВАЗ 2110

https://youtube.com/watch?v=M4lhK1TG-ZM

Треск при включении стартера

Бывают ситуации, когда при попытке запустить двигатель автомобиля стартер издаёт звуки в виде треска либо скрежета. В этом случае неисправности могут быть следующего характера:

Крепёж стартера к силовому агрегату ослаб, в результате чего возникает вибрация.
Износился бендикс.
Отсутствие либо недостаток смазывающего материала на валу, что привело к затруднённому перемещению бендикса.
Поломка зубьев маховика.

Не включается стартер

Если стартер не реагирует на поворот ключа в замке зажигания, то причины нужно искать в следующем:

Неполадки втягивающего реле. Чтобы определиться, что проблема именно в этом элементе, необходимо подать напряжение напрямую от АКБ на силовую клемму стартера. Если мотор начнёт прокручиваться, то причина очевидна — тяговое реле неисправно. В нём довольно часто подгорают контактные пятаки, что потребует разборки устройства и зачистки контактных элементов.
Поломка замка зажигания. Иногда из строя выходит контактная группа, которую можно заменить без полной замены замка.
Неисправности с подачей питания. Необходимо проверить всю цепь от источника напряжения до потребителя.
Короткое замыкание в обмотке, о чём будет свидетельствовать характерный запах гари и появление дыма. В такой ситуации стартер нужно демонтировать и заменить обмотки либо перемотать старые.

Устраняем неполадки стартера

Демонтаж и разборка стартера представляет собой довольно простую процедуру

Во время ее выполнения мы настоятельно рекомендуем обратить внимание на следующие моменты:

обязательно убедитесь, что обмотки ротора и статора полностью исправны. В противном случае разбирать устройство нет смысла, так как оно подлежит замене;
удостоверьтесь в том, что электрические контакты не загрязнены и не окислены;
проверьте уровень износа графитных щеток электрического двигателя. Вполне возможно, будет достаточно их замены, чтобы стартер заработал в нормальном режиме;
проверьте работоспособность и уровень износа бендикса.

Ремонт стартера своими силами осуществляется в такой последовательности:

выполняем дефектовку деталей и находим замену для тех из них, которые не подлежат восстановлению;
тщательно очищаем все компоненты электромотора от грязи, пыли, изоляции, смазки, измельченного графита. Они должны быть идеально чистыми, чтобы стартер не создавал никаких проблем;
ремонтируем те детали, которые можно восстановить;
с помощью амперметра и вольтметра проверяем все компоненты электрической цепи и проводку. Сила тока должна составлять на более 23 ампер, а напряжение – не больше 9 вольт. В противном случае существует риск возникновения скрытого короткого замыкания устройства;
обязательно тестируем мультиметром обмотки, после чего устраняем любые их повреждения. Перед сборкой желательно также просушить детали и покрыть их лаком, выполняющим функцию изолятора;
проверяем состояние обгонной муфты и шестерни бендикса. Со временем эти детали изнашиваются, из-за чего в процессе работы стартера может слышаться посторонний скрежет или сильный скрип. Если вы обнаружили стертые зубья на шестеренке, лучше сразу заменить ее, чтобы избежать проблем в будущем.

Кроме того, важно тщательно проверить исправность и целостность пластин коллектора. Если их износ превышает нормативные показатели, лучше полностью заменить данный узел, так как ремонту или восстановлению он не подлежит. Последний этап – сборка стартера, его подключение к аккумуляторной батарее и фиксация с помощью специальных болтов

Последний этап – сборка стартера, его подключение к аккумуляторной батарее и фиксация с помощью специальных болтов.

Стартер автомобиля ВАЗ-2106 – устройство весьма надежное и долговечное. Он может не создавать проблем в течение многих лет, однако для этого требуется периодически выполнять комплексные работы по его обслуживанию, замене изношенных элементов и удалению загрязнений.

Проверка стартера ВАЗ 2107

Перед проверкой стартера необходимо тщательно очистить его от загрязнений. Затем следует убедиться в работоспособности тягового реле. Для этого необходимо подать на корпус стартера «минус», а на вывод «50». Исправное втягивающее (тяговое) реле выдвинет шестеренку стартера вперед, при этом произойдет характерный щелчок. Если реле исправно, необходимо при помощи мультиметра проверить обмотки стартера. Для доступа к обмотке следует снять щеточный узел. Проверка производится в два этапа:

Проверка на замыкание. Подключить один щуп к корпусу, вторым последовательно касаться выводов обмоток. Если обмотка не замкнута, сопротивление должно быть не менее 10кОм.
Проверка на обрыв. Соединить щупы прибора с выводами обмоток. В случае обрыва мультиметр покажет «бесконечность».

Далее необходимо проверить обмотку якоря. Если якорь не замкнут, сопротивление между корпусом и контактными пластинами должно быть выше 10кОм.

Если стартер ВАЗ 2107 (карбюратор, инжектор) имеет замкнутые или оборванные обмотки, необходима его замена. Перемотать обмотку в условиях мастерской практически нельзя.

НЕИСПРАВНОСТЬ СТАРТЕРА

Если издался щелчок после поворота ключа зажигания, но мотор не завелся, тогда как правило, причиной поломки является именно сам узел. Если издался один щелчок, тогда заряд необходимый для зажигания доходит, так как реле щелкнуло. Значит проблема заключается не в нем. Также причиной может быть нестабильный заряд, которого недостаточно для зажигания.

В подобном случае советуется несколько раз попробовать завести машину с интервалом в пол минуты. Иногда это помогает, но если вопрос не решился, тогда нужно проверить на неисправность элементы:

бендикс;
втягивающий узел;
обмотку на наличие обрыва;
проверить не замкнула ли обмотка;
сносились втулки и щетки (тогда нужно лишь заменить данные элементы).

Сборка и установка

Чтобы собрать агрегат необходимо выполнять те же действия, только в обратной последовательности. Правильно установите шплинты и штопорные кольца, которые предусмотрены в конструкции некоторых элементов. Проверьте узел на работоспособность.

ПРИНЦИП ДЕЙСТВИЯ

Втягивающий механизм функционирует в таком порядке:

При повороте ключа в ЗЖ срабатывает дополнительное реле.
Питание от АКБ подаётся на катушку тягового реле.
Под действием магнитного поля якорь заходит внутрь обмотки.
Вилка стартера приводится в движение и выдвигает бендикс.
Звёздочка стартера зацепляется с маховиком силового агрегата.
Пластина, закреплённая на конце штока втягивающего реле, соединяет между собой контакты.

При описанных действиях в течение нескольких секунд происходит запуск мотора. После активации стартера втягивающая обмотка прекращает свою работу, а ток проходит через удерживающую катушку, за счёт которой якорь остаётся в крайнем положении. Наличие двух обмоток снижает потребление энергии батареи во время пуска двигателя.

После того как мотор начинает работать, электрическая цепь стартера размыкается, ток через удерживающую катушку перестаёт течь, а якорь за счёт пружины принимает исходное положение. Одновременно отводится муфта и пятак от контактов реле, бендикс отходит от маховика и стартер отключается от АКБ.

Назначение

Стартер автомобиля ВАЗ 2107

является электроприводом, питание которого происходит от аккумулятора. Главное назначение узла – зацепить маховик мотора в момент, когда водитель поворачивает ключ зажигания, чтобы запустить коленчатый вал и сам двигатель.

Как правило, существует 2 типа стартеров. Их различия в основном касаются эффективности работы, а также конструктивных особенностей: редукторный и безредукторный.

Безредукторный. Является классическим вариантом. Якорь мотора и бендикс в данном варианте находятся на одном валу.
Редукторный. Его отличие от безредукторного заключается непосредственно в редукторе с планетарной передачей, который располагается на валу якоря и необходимый для запуска бендикса. Классический вариант имеет определенные недостатки, которые и заставили инженеров изменить конструкцию. К основному недостатку безредукторного типа относится – низкая максимальная мощность. Объемы двигателей с годами росли, поэтому росла и нужда в большей мощности, которая нужна для запуска двигателя. В итоге увеличен размер стартера, вес и соответственно окончательная стоимость.

Редукторный вариант дает возможность выжать из двигателя максимум мощностного потенциала, сохранив массу и размеры.
