Устройство рулевого механизма автомобиля газ 3307

Принцип работы гидроусилителя

При повороте руля, происходит перемещение золотника. Переместившись, он перекрывает сливную магистраль и в одну из полостей цилиндра под давлением подается рабочая жидкость. В это же время поршень и шток под воздействием на них давления жидкости поворачивают колеса и корпус распределителя в сторону движения золотника. Корпус распределителя настигает золотник лишь тогда, когда тот прекращает свое движение.После этого поворот считается выполненным. После поворота (руль устанавливается в прямолинейное положение) и золотник возвращается в нейтральное положение и открывается магистраль для слива жидкости.

Рулевой механизм

Предназначен для преобразования вращения вала рулевой колонки в поступательные движения элементов привода.

Наибольшее распространение на легковых автомобилях получили механизмы типа «шестерня-зубчатая рейка». Ранее же использовался еще один вид – «червяк-ролик», который сейчас в основном используется на грузовых авто. Еще один вариант для грузовиков – «винтовой».

«шестерня-рейка»

Распространение тип «шестерня-рейка» получил благодаря сравнительно простому устройству рулевого механизма. Состоит этот конструктивный узел из трех основных элементов – корпус, в котором размещается шестерня и перпендикулярно ей – рейка. Между двумя последними элементами имеется постоянное зубчатое зацепление.

Работает этот вид механизма так: шестерня жестко связана с рулевой колонкой, поэтому она вращается вместе с валом. Из-за зубчатого соединения вращение передается на рейку, которая при таком воздействии смещается внутри корпуса в ту или иную сторону. Если водитель вращает рулевое колесо влево, взаимодействие шестерни с рейкой приводит к тому, что последняя перемещается вправо.

Зачастую на авто применяются механизмы «шестерня-рейка» с фиксированным передаточным числом, то есть диапазон поворота рулевого колеса для изменения угла колес одинаков при всех их положениях. Для примера, предположим, что для поворота колес на угол 15° необходимо сделать 1 полный оборот руля

Так вот, неважно, в каком положении находятся управляемые колеса (крайнее, прямолинейное), для поворота на указанный угол придется сделать 1 оборот

Но некоторые автопроизводители устанавливают на свои авто механизмы с меняющимся передаточным числом. Причем достигается это достаточно просто – изменением угла положения зубьев на рейке в определенных зонах. Эффект от этой доработки механизма такой: если колеса стоят прямо, то для изменения их положения на те же 15° (пример) требуется 1 оборот. Но если они находятся в крайнем положении, то из-за измененного передаточного числа, колеса повернуться на указанный угол уже через пол-оборота. В результате диапазон поворота руля «от края до края» значительно меньше, чем в механизме с фиксированным передаточным числом.

Рейка с переменным передаточным числом

Помимо простоты устройства тип «шестерня-рейка» используется еще потому, что в такой конструкции возможна реализация исполнительных механизмов гидроусилителя (ГУР) и электроусилителя (ЭУР), а также электрогидравлического (ЭГУР).

«червяк-ролик»

Следующий тип – «червяк-ролик», менее распространен и на легковых авто сейчас практически не используется, хотя его можно встретить на автомобилях ВАЗ классического семейства.

В основе этого механизма положена червячная передача. Представляет червяк собой винт с резьбой особого профиля. Этот винт располагается на валу, соединенном с рулевой колонкой.

С резьбой этого червяка контактирует ролик, соединенный с валом, на который посажена сошка – рычаг, взаимодействующий с элементами привода.

Червячный рулевой механизм

Суть работы механизма такова: при вращении вала, винт вращается, что приводит к продольному перемещению ролика по его резьбе. А поскольку ролик установлен на валу, то это смещение сопровождается поворотом последнего вокруг своей оси. Это в свою очередь приводит к полукруговому движению сошки, которая и воздействует на привод.

От механизма типа «червяк-ролик» на легковых авто отказались в пользу «шестерни-рейки» из-за невозможности интегрировать в него гидроусилитель (на грузовых авто он все же имелся, но исполнительный механизм был вынесенным), а также достаточно сложной конструкции привода.

Винтовой тип

Конструкция винтового механизма – еще сложнее. В ней также имеется винт с резьбой, но контактирует он не с роликом, а со специальной гайкой, на внешней стороне которой нанесен зубчатый сектор, взаимодействующий с таким же, но сделанным на валу сошки. Также существуют механизмы с промежуточными роликами между гайкой и зубчатым сектором. Принцип же действия такого механизма практически идентичен червячному – в результате взаимодействия вал проворачивается и тянет сошку, а та в свою очередь – привод.

Винтовой рулевой механизм

На винтовой механизм можно установить гидроусилитель (гайка выполняет роль поршня), но на легковых авто он не применяется из-за массивности конструкции, поэтому и используется он только на грузовиках.

Карданный вал

Карданный вал КамАЗ имеет два шарнира. Кардан­ный шарнир состоит из игольчатых подшипников 4, уста­новленных в вилки и закрепленных стопорными кольцами 2, и крестовины 3, вставленной в подшипники. В каждый игольчатый подшипник при сборке заложено 1,0—1,2 г смазки 158 (ТУ 38-101-320—77), и ее не требуется попол­нять в процессе эксплуатации. Резиновые кольца 5 пре­дотвращают попадание грязи в шарнирное соедине­ние.

Карданный вал имеет скользящее шлицевое соедине­ние, обеспечивающее возможность изменения расстояния между шарнирами при перемещениях кабины. Шлицы перед сборкой смазывают тонким слоем, а во втулку за­кладывают 28—32 г смазки, указанной выше. Уплотнительные кольца 5 служат для удержания смазки и пре­дохранения соединения от загрязнения.

Вилки карданного вала прикреплены к валу колонки рулевого управления и валу ведущей шестерни угловой передачи клиньями.

Рис. 87. Карданный вал рулевого управления КамАЗ:

1 — вилка; 2 и 9 — упорные кольца; 3 — крестовина; 4 — игольчатый под­шипник; 5 и 8 — уплотнительные кольца; 5 — вилка со шлицевым стержнем; 7 — обойма уплотнительного кольца; 10 — вилка со шлицевой втулкой.

Признаки появления неисправностей

Узлы управления изнашиваются в первую очередь, поскольку они постоянно испытывают серьезные нагрузки. Рулевой редуктор в этом отношении представляет собой наиболее рискованный узел. После определенного времени эксплуатации проявляются признаки износа:

Износ рулевого редуктора ГАЗ

• Возникновение постороннего стука или вибрации, ощущаемой водителем через руль.
• Требуется значительное усилие при повороте руля.
• Наличие люфта— больше 20° для пассажирских или 25° — для грузовых автомобилей.
• Появление течи масла из редуктора. В какой-то степени масло всегда имеется на корпусе, но заметное выделение является признаком выхода из строя сальников.

Факт наличия этих признаков свидетельствует о том, что требуется регулировка рулевого редуктора Газели. Тянуть с этой процедурой не следует, так как одни неисправности неминуемо создают почву для появления еще более серьезных проблем.

Требования к рулевому управлению автомобиля

Согласно стандарту, к рулевому управлению применяются следующие основные требования:

• Обеспечение заданной траектории движения с необходимыми параметрами поворотливости, поворачиваемости и устойчивости.
• Усилие на рулевом колесе для осуществления маневра не должно превышать нормированного значения.
• Суммарное число оборотов руля от среднего положения до каждого из крайних не должно превышать установленного значения.
• При выходе из строя усилителя должна сохраняться возможность управления автомобилем.

Существует еще один стандартный параметр, определяющий нормальное функционирование рулевого управления – это суммарный люфт. Данный параметр представляет собой величину угла поворота руля до начала поворота управляемых колес.

Значение допустимого суммарного люфта в рулевом управлении должно быть в пределах:

• 10° для легковых автомобилей и микроавтобусов;
• 20° для автобусов и подобных транспортных средств;
• 25° для грузовых автомобилей.

Рулевой механизм

Рулевой механизм служит для передачи усилия от рулевого колеса к рулевой сошке.

Рулевой механизм состоит из рулевого колеса 9, рулевого вала 10, рулевой колонки 8, картера 6 с рулевой передачей и вала 5 рулевой сошки 4.

На автомобилях применяются главным образом следующие типы рулевых передач: глобоидальный червяк с двух- или с трехгребневым роликом и червяк с боковым сектором.

Рулевая передача, состоящая из глобоидального червяка и ролика, устроена следующим образом. На нижнем конце рулевого вала 8 напрессован глобоидальный червяк 5 (червяк со специальной резьбой). Опорами для червяка служат два роликоподшипника 3. С червяком зацепляется своими гребнями ролик 10, сидящий на шариковых 14 или на игольчатых подшипниках на оси 15, смонтированной в прорези головки 16 вала 11 рулевой сошки 17.

При вращении рулевого колеса червяк заставляет находящийся с ним в зацеплении ролик вместе с рулевой сошкой поворачиваться относительно оси вала сошки. Вогнутая форма червяка обеспечивает правильное зацепление пары червяк — ролик в различных положениях рулевой сошки. Установка ролика на подшипниках качения уменьшает потери на трение и износ (при вращении червяка ролик не скользит по поверхности его резьбы, а перекатывается).

Рулевая передача, состоящая из червяка и бокового сектора, показана на рисунке. Для этой передачи применяется цилиндрический червяк 3. Червяк напрессован на рулевой вал 4 и опирается на два роликоподшипника 2. Червяк находится в зацеплении со спиральными зубьями бокового сектора 8, который выполнен заодно с валом рулевой сошки и вращается в картере 7 на двух игольчатых подшипниках 9. Такого типа передачи применяются на автомобилях большой грузоподъемности, где через рулевое управление передаются большие усилия.

Рулевые передачи размещаются в литом картере, заполненном, маслом. В картере имеются обычно два отверстия: верхнее, закрытое пробкой 5, для заливки масла и нижнее, закрытое пробкой 10, для слива масла. Картер рулевого механизма крепится при помощи болтов к раме автомобиля.

Для обеспечения нормальной работы рулевой передачи в ней регулируются осевой зазор червяка в подшипниках и правильность зацепления передаточной пары.

Рулевая передача значительно облегчает работу водителя. Однако на автомобилях большой грузоподъемности усилие, которое должен прикладывать водитель к рулевому колесу, бывает настолько велико, что уменьшить его, только увеличив передаточное число в рулевой передаче, не удается. Поэтому на автомобилях типа КрАЗ-214 применяются специальные устройства — усилители рулевого управления, которые облегчают управление автомобилем и резко снижают усилие, необходимое для поворота рулевого колеса.

Классификация систем рулевого управления

Существует 3 типа рулевых механизмов – реечный, винтовой и червячный. Поговорим о каждом из них детальнее.

Реечный

Функционирует устройство следующим образом. В процессе вращения руля рейка двигается вправо или влево, приводя к перемещению соединенных с ней тяг привода, которые поворачивают управляющие колеса. Преимуществом такого механизма является простота конструкции, жесткость и высокий КПД, но есть и недостаток, это чувствительность к ударам, полученным в результате езды по неровным покрытиям, а также склонность к вибрациям.

Винтовой

В состав таких систем входит установленный на валу руля винт, гайка, которая по нему перемещается, зубчатая рейка и сектор, рулевая сошка. Главная особенность данной разновидности – гайка и винт соединены шарнирами, что, во-первых, снижает уровень вибраций, а во-вторых, способствует более продолжительному износу. Винтовые системы способны реализовать большее усилие, их используют на грузовиках, автобусах, реже – на легковых авто премиум-класса.

Червячный

Механизм состоит из соединенного с рулевым валом червяка с переменным диаметром и ролика. На валу ролика находится рычаг, который еще называют сошкой, он связан с тягами рулевого привода.

Червячные системы более устойчивы перед ударными нагрузками, угол их поворота больше, следовательно, лучше и управляемость ТС. Главный недостаток – сложность производства, отсюда и дороговизна, а также потребность в регулярной регулировке.

Типы рулевых механизмов

Устройство рулевого механизма различается в зависимости от способа преобразования крутящего момента. По этому параметру выделяют червячный и реечный виды механизмов. Существует еще винтовой тип, принцип работы которого схож с червячной передачей, но он имеет больший КПД и реализует большее усилие.

Червячный рулевой механизм: устройство, принцип работы, преимущества и недостатки

Этот рулевой механизм является одним из «устаревших» устройств. Им оснащены практически все модели отечественной «классики». Механизм применяется на автомобилях с повышенной проходимостью с зависимой подвеской управляемых колес, а также в легких грузовых автомобилях и автобусах.

Конструктивно устройство состоит из следующих элементов:

• рулевой вал;
• передача «червяк-ролик»;
• картер;
• рулевая сошка.

Пара «червяк-ролик» находится в постоянном зацеплении. Глобоидальный червяк представляет собой нижнюю часть рулевого вала, а ролик закреплен на валу сошки. При вращении руля ролик перемещается по зубьям червяка, благодаря чему вал рулевой сошки также поворачивается. Результатом такого взаимодействия является передача поступательных движений на привод и колеса.

Рулевой механизм червячного типа имеет следующие преимущества:

• возможность поворота колес на больший угол;
• гашение ударов от дорожных неровностей;
• передача больших усилий;
• обеспечение лучшей маневренности машины.

Изготовление конструкции достаточно сложное и дорогое – в этом главный ее минус. Рулевое управление с таким механизмом состоит из множества соединений, периодическая регулировка которых просто необходима. В противном случае придется заменять поврежденные элементы.

Реечный рулевой механизм: устройство, принцип работы, преимущества и недостатки

Рулевой механизм реечного типа считается более современным и удобным. В отличие от предыдущего узла, это устройство применимо на транспортных средствах с независимой подвеской управляемых колес.

В реечный рулевой механизм входят следующие элементы:

• корпус механизма;
• передача «шестерня-рейка».

Шестерня устанавливается на рулевом валу и находится в постоянном зацеплении с рейкой. В процессе вращения рулевого колеса рейка перемещается в горизонтальной плоскости. В результате соединенные с ней тяги рулевого привода также перемещаются и приводят в движение управляемые колеса.

Механизм «шестерня-рейка» отличается простотой конструкции и высоким КПД. К ее преимуществам также можно отнести:

• меньшее количество шарниров и тяг;
• компактность и невысокая цена;
• надежность и простота конструкции.

С другой стороны, редуктор этого типа чувствителен к ударам от неровностей дороги – любой толчок от колес передастся на руль.

Винтовой редуктор

Особенностью этого механизма является соединение с помощью шариков винта и гайки. За счет чего наблюдается меньшее трение и износ элементов. Механизм состоит из следующих элементов:

• вал рулевого колеса с винтом
• гайка, перемещаемая по винту
• зубчатая рейка, нарезанная на гайке
• зубчатый сектор, с которым соединена рейка
• рулевая сошка

Винтовой рулевой механизм применяется в автобусах, тяжелых грузовых автомобилях и в некоторых легковых автомобилях представительского класса.

Рулевой механизм Active Steering с переменным передаточным отношением

Можно ли изменять передаточное отношение усилия на руле? Этот вопрос особенно актуален при движении автомобиля на высокой скорости, когда не требуется лишняя острота рулевого управления. Ведь небольшие изменения положения руля могут повлиять на движение автомобиля, что непременно заставит водителя волноваться. Чего не скажешь о парковке автомобиля, здесь все наоборот, хочется не крутить руль туда-сюда на большие углы.

Тут на помощь устанавливается рейка с переменным профилем: в нулевой зоне зубья треугольные, а ближе к краям — трапецеидальной формы. Шестерня входит с ними в зацепление с разным плечом, что помогает изменить передаточное отношение.

Виды рулевого управления

В зависимости от типа редуктора системы, рулевой механизм (система рулевого управления) может быть следующих видов:

• Реечный – самый распространенный вид, используемый в легковых автомобилях. Этот вид рулевого механизма имеет простую конструкцию и отличается высоким КПД. Недостатки заключаются в том, что этот тип механизма чувствителен к возникающим ударным нагрузкам при эксплуатации в сложных дорожных условиях.
• Червячный – обеспечивает хорошую маневренность автомобиля и достаточно большой угол поворота колес. Этот вид механизма меньше подвержен влиянию ударной нагрузки, но более дорогостоящий в изготовлении.
• Винтовой – принцип работы похож на червячный механизм, однако он имеет более высокий КПД и позволяет создавать большие усилия.

• С гидравлическим усилителем (ГУР). Его основным достоинством является компактность и простота конструкции. Гидравлическое рулевое управление среди современных транспортных средств является одним из наиболее распространенных. Недостатком такой системы является необходимость контроля уровня рабочей жидкости.
• С электрическим усилителем (ЭУР). Такая система рулевого управления с усилителем считается наиболее прогрессивной. Он обеспечивает простоту регулировки настроек управления, высокую надежность работы, экономный расход топлива и возможность управления автомобилем без участия водителя.
• С электрогидравлическим усилителем (ЭГУР). Принцип действия данной системы аналогичен системе с гидравлическим усилителем. Главное отличие заключается в том, что насос усилителя приводится в действие электродвигателем, а не ДВС.

Рулевое управление современного автомобиля может быть дополнено следующими системами:

• Активного рулевого управления (AFS) – система изменяет величину передаточного отношения в зависимости от текущей скорости. Она позволяет корректировать угол поворота колес и обеспечивает более безопасное и устойчивое движение на скользких поверхностях.
• Динамического рулевого управления – работает аналогично активной системе, однако в конструкции в этом случае вместо планетарного редуктора используется электродвигатель.
• Адаптивного рулевого управления для транспортных средств – главной особенностью является отсутствие жесткой связи между рулем автомобиля и его колесами.

Порядок ремонта рулевого редуктора

Регулировка рулевого управления на Газель начинается с регулировки люфта. Снимается пластиковый кожух, головкой на 13 отвинчиваются 4 крепежных болта и снимается металлическая защита. Под ней находятся регулировочные прокладки, с помощью которых устраняется слабина.

Порядок регулировки рулевого управления на Газель

Удаляется одна прокладка, узел собирается, проверяется наличие люфта. Если он не исчез, то процедура повторяется до полного устранения слабины. Проверять его надо при среднем положении руля, когда он минимальный. Настройка производится до тех пор, пока не будет достигнута максимальная легкость поворота вала при минимальном люфте.

После устранения люфта ремонт рулевой Газели продолжается. Выполняется регулировка зазора шариковой гайки с вал-сектором. Для этого надо надеть на вал сошку, повернуть вал рулевого колеса 2,5 оборота в любую сторону, проверить наличие свободного хода. Если он есть, придется настраивать положение подшипников. Там используются радиально-упорные подшипники, поэтому величина зазоров должна быть минимальной (в идеале — отсутствовать).

Примечательным обстоятельством является то, что шариковая гайка с винтом не подлежат разукомплектации, что в первые годы эксплуатации автомобиля Газель было существенным недостатком из-за отсутствия запчастей. Сегодня этот вопрос полностью решен, рынок располагает достаточным количеством деталей, что позволяет производить ремонт или настройку при первых симптомах неисправности.

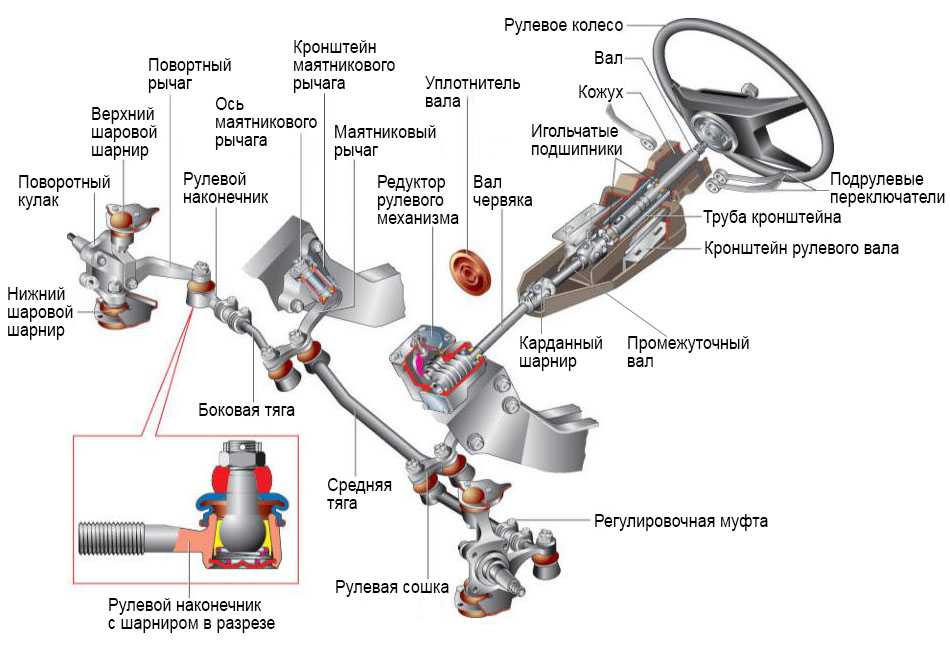

Рулевой привод

Рулевой привод служит для передачи усилия от рулевого механизма к управляемым колесам. Он состоит из рулевой сошки 1, продольной рулевой тяги 7, верхнего рычага 11 левого поворотного кулака, правого и левого нижних рычагов 24 поворотных кулаков 25 и поперечной рулевой тяги 14. Перечисленные детали соединены между собой шарнирно.

Рулевая сошка одним концом жестко связана с наружным концом вала, а другим через продольную рулевую тягу 7 шарнирно соединена с верхним рычагом 11 поворотного кулака 25 левого колеса. Крепление рулевой сошки к валу осуществляется на мелких конусных шлицах при помощи гайки.

Продольная рулевая тяга соединяется с рулевой сошкой и рычагом поворотного кулака при помощи шаровых пальцев 2, закрепленных на концах сошки и рычага. Шаровые пальцы входят в наконечники 5 продольной рулевой тяги, в которых установлены сухари 8. Сухари охватывают шаровые пальцы, под действием сжимающих пружин 4. Пробки 9, ввернутые в наконечники продольной рулевой тяги, дают возможность регулировать затяжку пружин и предохраняют пружины и сухари от выпадания из наконечников тяги. Чтобы пробки не могли самопроизвольно отвертываться, их шплинтуют. Ограничители 3 ограничивают предельное сжатие пружин сухарей при их регулировке. Наличие пружин в соединениях тяг способствует смягчению ударов, передающихся от колес автомобиля. Для защиты шаровых пальцев и сухарей от пыли и грязи места прохода шаровых пальцев в. наконечники тяг закрываются уплотнительными кольцами 10. Смазка к шаровым пальцам и сухарям подводится через масленки 6, установленные на наконечниках продольной рулевой тяги.

Рычаги поворотных кулаков устанавливаются в отверстиях вилок кулаков на шпонках и крепятся гайками 12, которые затем шплинтуются. Рычаги поворотных кулаков автомобилей с ведущим передним мостом выполняются заодно с крышками подшипников шкворней. Соединение поперечной рулевой тяги с рулевыми рычагами выполнено также шарнирно. Наконечники крепятся на поперечной рулевой тяге при помощи резьбы (с одной стороны правая, с другой — левая) и стяжными болтами 17. Вращением этих наконечников можно изменять длину тяги и тем самым регулировать схождение передних колес.

Для соединения поперечной рулевой тяги с рычагами поворотных кулаков колес используются обычно саморегулирующиеся конические шарнирные соединения. Палец 18 поворотного рычага конической поверхностью прижимается к вкладышу 23 усилием пружины. 20. Вкладыш устанавливается в наконечник поперечной рулевой тяги и от повертывания стопорится винтом, входящим в паз вкладыша. Прижимная пружина верхним концом упирается в пяту 22 пальца, а нижним — в шайбу 21, закрепленную в наконечнике стопорным кольцом. По мере износа конических поверхностей пальца и вкладыша зазор между трущимися поверхностями выбирается перемещением пальца в осевом направлении под действием прижимной пружины.

На автомобилях повышенной проходимости шарнирное соединение поперечной рулевой тяги осуществляется с помощью пальцев и бронзовых втулок. Поперечная рулевая тяга таких автомобилей имеет вильчатые наконечники.

Правильным поворотом направляющих колес является только такой поворот автомобиля, при котором его колеса будут катиться по дороге без скольжения. А это возможно лишь в том случае, если направляющие колеса при повороте автомобиля будут поворачиваться на различные углы, причем внутреннее по отношению к центру поворота колесо должно поворачиваться на больший угол, чем наружное.

Одновременность поворота направляющих колес на необходимые углы обеспечивается рулевой трапецией, которую составляют передняя ось, рулевые рычаги и поперечная рулевая тяга. Правильные соотношения сторон и углов рулевой трапеции выбираются при конструировании автомобиля.
