Разборка и сборка кпп газ-3110

Устройство и принцип работы

Как и на любой машине, коробка передач Газели выполняет важнейшие функции трансмиссии. Она преобразует и передаёт крутящий момент к колёсам от двигателя. Поэтому от качества работы данного узла зависит многое. Например, комфорт и безопасность людей, ведь любые неисправности КПП несут риск аварий.

Малолитражный российский автомобиль оборудован механической 5-ступенчатой коробкой передач. Несмотря на заверения производителя, что она долговечна и неприхотлива, большинство владельцев утверждают обратное. Надёжность узла хромает в первую очередь из-за постоянных избыточных нагрузок, ведь коммерческий транспорт может эксплуатироваться и 24 часа подряд.

Основными элементами КПП являются:

  • двойной картер;
  • шестерни;
  • главные валы и промежуточный;
  • синхронизаторы, шарики, пружины;
  • механизм переключения передач.

Картер сделан из алюминиевого сплава в целях облегчения. Он состоит из двух частей: передней и задней с удлинителем. Они надёжно соединены 10 болтами через паронитовую 0,33 мм прокладку. Для обеспечения соосности вальных концов и штоковых отверстий механизмов переключения, центрируются специальными втулками, запрессованными в картер.

Валы снабжены и другими уникальными деталями. Например, вторичный вал ограничивается от осевых перемещений стопорными кольцами и специальными упорными полукольцами. Предусмотрен также буртик. Первичный вал оснащён ведущей зубчаткой привода спидометра. На все валы, включая промежуточный, насажены шестерни, а с концов — роликовые или шариковые подшипники и стопорные кольца/полукольца. Особое место занимают втулки, фиксационные штифты, пружинные шайбы и регулировочные 0,2 мм прокладки. Ведущий и ведомый валы своими концами соединяются с коленвалом двигателя и картером. Промежуточный вал расположен внутри корпуса коробки.

Механизм переключения передач, помимо рычага, оснащён пружинами, седлом, уплотнителями, упорным конусом, втулками. Здесь много шайб, заглушек, установочных штифтов. Скорости переключаются посредством вилок — для пятой передачи и заднего хода она отдельная. Блокировочное устройство или предохранитель состоит из двух плунжеров и стопорного пальца. Для предотвращения случайного включения задней передачи предусмотрена отдельная втулка с пружиной.

Типичные неисправности

Самыми обычными неисправностями КПП являются следующие:

  • не переключаются скорости, при переключении возникает звук, похожий на металлический хруст;
  • затруднен переход между передачами;
  • при перегрузке автомобиля «слетает» активная передача;
  • «залипание» одной скорости, невозможность перехода на нейтраль;
  • шум со стороны КПП во время движения авто;
  • на холостом ходу слышен шум, но при нажатии сцепления он пропадает;
  • протекание картеров.

Причинами подобных поломок чаще всего являются неисправные детали, которые необходимо заменить. Вот список самых частых причин поломок:

  • треск возникает из-за износа одиночных зубьев, сколов шестеренок;
  • поломка зубьев в блоке передач;
  • постоянное срабатывание трения вилок переключения;
  • износ валов и подшипников приводит к невозможности сменить передачу;
  • поломались сальники;
  • закончилось или пришло в негодность масло.

Рекомендации по продлению срока службы агрегата

Без должного ухода КПП «Газели» быстро выходит из строя. Некоторые объясняют это несоответствием агрегата под грузовой автомобиль. Как известно, здесь используется, хотя и доработанная, но коробка от легкового авто. Поэтому малейший перегруз или длительная эксплуатация крайне отрицательно влияют на ресурс. Уже к 80-тысячному пробегу начинают вылетать передачи, появляется треск и шум.

Другие рекомендации:

  • не загружать автомобиль выше нормы в 1,5 тонны;
  • ездить по хорошим дорогам, избегая гравия и полного бездорожья;
  • следить за сцеплением, вовремя заправлять технические жидкости.

Ремонт и разборка коробки переключения передач Газели — дело непростое, но действуя по инструкции, можно справиться с операцией самостоятельно. Если что-то не получится, коробку всегда можно отвезти в сервис или вызвать специалиста на дом.

Наиболее частые признаки и способы устранения неисправностей

Несмотря на конструктивную простоту узла, ремонт КПП Газели своими руками подразумевает серьёзную работу. Без надлежащих знаний и навыков лучше агрегат не трогать, чтобы не сделать хуже. Для замены повреждённых деталей, коробку нужно демонтировать и разбирать.

Появился шум в коробке

Чаще всего признаком неисправности механики становится глухой гул или хруст, свидетельствующий о слабой фиксации или разрушении подшипников. Также возможен неприятный треск, указывающий на повреждение колец синхронизаторов. Нередко коробка воет, причём совершенно по-разному. Сила звука и характер зависят от скорости движения, конкретной передачи, длительности вождения.

Примечательно, что характерный шум не всегда говорит о неисправностях КПП. Тем более если недавно была проведена замена элементов коробки. В этом случае вой будет лишь признаком того, что детали ещё не притёрлись. Зачастую хруст коробки путают с неисправностями сцепления или других связанных агрегатов. Да и любой опытный водитель «Газели» подтвердит, что пока не разберешь коробку, конкретную причину шума можно определить только с вероятностью 50 процентов. А вот грамотная переборка поможет сразу найти проблемное место. Перед этим, конечно же, надо проверить уровень масла. Если в порядке, нужно КПП разбирать. В процессе дефектовки может оказаться всё, что угодно. Например, возможно несоответствие по маркировке подшипников, отсутствие шайб или неправильный их размер.

Трудности при включении передач

Если переключать скорости стало трудно, это указывает на одну из проблем:

  • износились синхронизаторы или шестерни определённой передачи;
  • повреждён рычаг или другие механизмы переключения — чаще вилки;
  • проблема со сцеплением — полностью не включается, ослаб приводной трос педали, повреждён ведомый диск.

Бывает и так, что трудно переключать скорость на прогретом моторе, а на холодную всё идёт, как по маслу. Дело здесь в том, что вначале между упорным кольцом синхронизатора и шестернёй слой смазки густой. После повышения температуры масло разжижается, кольцо с шестернёй притираются почти насухо, муфта упирается в зубчики кольца. Поможет либо качественное сцепление — типа HOLA, либо другой состав MTF.

Не включаются скорости

В этом случае надо срочно проверить уровень жидкости в бачке сцепления. Возможно, что произошла утечка через повреждённый ГЦС или РЦС. Не исключено, что в систему попал воздух, тогда можно обойтись малой кровью, выгнав его через штуцер.

Если жидкость в порядке, то проблема уже с коробкой, точнее, с механизмом переключения. Чаще происходит поломка вилки — её гнёт или пробивает штоком, и тогда бывает невозможно включить определённую передачу. Не редкость — стачивание прилива-ограничителя на синхронизаторе.

Возможные неполадки КПП Газели

Разборка и ремонт КПП (5 ступенчатой), вне зависимости от марки и модели автомобиля Газель, это всегда ответственный момент, предвкушающий серьезную работу. Владельцы коммерческих машин сталкиваются с этой бедой наиболее часто, поэтому они меняли уже не один раз. Но стоит ли, увидев в интернете объявление – ремонт КПП Газель – бежать туда, звеня кошельком? Не обязательно. Вполне можно обойтись помощником, схемами устройства КПП и инструкцией по необходимой работе. Этого хватит, чтобы самому отремонтировать или заменить изношенные детали.

Наличие огромной опытной базы по неполадкам коробки Газели позволяет почти безошибочно составить схему «неполадка – причина».

Чаще всего, лист проблем выглядит так:

  • Если в процессе эксплуатации вы слышите со стороны коробки глуховатый гул – это верный симптом ослабления фиксирующих креплений. Также, такой звук может сигнализировать о летальном исходе наиболее изношенных деталей;
  • Характерный «хрустящий» звук чаще всего издают пришедшие в негодность подшипники. Вообще, во избежание подобной проблемы, подшипники рекомендуется заменять через 90 – 100 тысяч км пробега. Самому, или планово на сервисе – тут уже кому как удобно
  • Если переключение передачи сопровождается неприятным треском, то имеет смысл задуматься о замене колец синхронизатора;
  • Много причин может быть у затрудненного переключения передач. Возможно, клинит или заедает сам привод коробки. Но может быть и износ определенной группы деталей (шестерни, заусеница и т.п.). Точную причину скажет только переборка.
  • Утечка масла. По статистике, это наиболее часто встречаемая проблема, с которой обращаются в мастерские. Как и в случае с маслопотерей в двигателе, основным виновником здесь являются задубевшие, или наоборот стертые прокладки и сальники. Но может оказаться, что виноваты куда более серьезные трещины в картерах.

Может оказаться, что косвенной причиной вышеописанных проблем является неправильная регулировка сцепления. Или же попросту неправильная работа с ним. Например, постоянная смена водителей маршрутки и разная их квалификация может повредить коробку до самой «пятой передачи».

Осмотр и дефектовка деталей коробки передач ГАЗ 3110

Порядок выполнения
1. Промыть тщательно детали и узлы коробки передач и продуть сжатым воздухом.
2. Провести внешний осмотр деталей и узлов.
3. Заменить поврежденные прокладки.
4. Проверить состояние валов. При наличии питтинга (раковин) на шейках и гнездах подшипников, следов видимого износа валы необходимо заменить. При замене первичного вала необходимо проверить легкость его перемещения в ведомом диске сцепления. Для этого нужно вставить его в шлицевое отверстие ведомого диска (сцепление при этом можно не разбирать) и подвигать первичный вал в продольном направлении.
5. Проверить состояние шестерен коробки передач. При наличии сколов и выкрашивания зубьев, задиров на поверхностях отверстий, шестерни заменить.
6. Проверить состояние подшипников. При наличии питтинга (раковин) на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках, повреждения сепараторов подшипники заменить.
7. Проверить состояние синхронизаторов. При наличии сколов и забоин на шлицах ступицы и скользящей муфты, износа сухарей и поломки пружин синхронизатор необходимо заменить.
8. Проверить состояние блокирующих колец синхронизаторов. При наличии забоин и сколов на зубчатых венцах, значительной выработки на конусах блокирующие кольца заменить.

9. Проверить зазор между шестернями и соответствующими блокирующими кольцами, который должен быть в пределах 1,1–1,5 мм. В противном случае блокирующее кольцо необходимо заменить.

10. Проверить состояние штоков включения передач. При наличии погнутости, задиров и заусенцев, разбалтывания отверстия под стопорный палец, выработки лунок под фиксаторы штоки необходимо заменить.

11. Проверить состояние вилок переключения передач. При наличии износа лапок и погнутости вилки заменить.
12. При обнаружении в процессе эксплуатации течи масла через сальники, а также износе рабочих кромок сальники заменить.
13. Проверить состояние картеров коробки передач. При обнаружении трещин, забоин и глубоких рисок на сопрягаемых поверхностях, смятия и выработки в гнездах под подшипники картеры заменить.
14. При обнаружении задиров и деформации на упорных шайбах и стопорных кольцах, а также при потере упругости стопорных колец их необходимо заменить.

Видео про «Осмотр и дефектовка деталей коробки передач» для ГАЗ 3110

Волга 3110 — ремонт коробки передач

Как проверить катализатор. Просто о сложном

Заклинил 402 двигатель

Как снять первичный вал на газели

Работать удобнее вдвоем

Заворачиваем на место заливную и сливную пробки.

Снимаем опору силового агрегата.

Снимаем выключатель света заднего хода.

Снимаем привод спидометра.

Снимаем муфту с подшипником и поролоновые кольца передней крышки.

Ключом «на 12» отворачиваем три болта крепления крышки подшипника (болты установлены на герметике).

Снимаем крышку с прокладкой.

При последующей ее установке обратите внимание на совпадение масляного дренажного канала в крышке и отверстия в картере. Поддев отверткой, вынимаем из крышки манжету первичного вала (при разборке коробки передач заменяем все манжеты независимо от их состояния)

Поддев отверткой, вынимаем из крышки манжету первичного вала (при разборке коробки передач заменяем все манжеты независимо от их состояния).

Оправкой или подходящей по диаметру головкой запрессовываем новую манжету.

Ключом «на 13» отворачиваем и вынимаем болт крепления втулки оси шестерни заднего хода к переднему картеру

Тонкой отверткой поддеваем и снимаем стопорное кольцо подшипника первичного вала

Ключом «на 12» отворачиваем и снимаем сапун.

Ключом «на 12» отворачиваем десять болтов, соединяющих передний и задний картеры (два болта, проходящие через установочные втулки, длиннее остальных).

11

Осторожно постукивая молотком через латунную оправку, расстыковываем передний и задний картеры

При этом нельзя наносить удары по торцу первичного вала, так как будут повреждены синхронизаторы.

Разъединяем картеры коробки передач

Осторожно, стараясь не повредить, снимаем уплотнительную прокладку

Вынимаем из расточки под подшипник промежуточного вала в переднем картере регулировочные прокладки (их может и не быть).

В этом случае осевой зазор в подшипниках устанавливается только межкартерной уплотнительной прокладкой.

Проворачивая первичный вал, включаем передачу заднего хода (продвигаем вперед шток V передачи и заднего хода).

Ключом «на 10» отворачиваем болты крепления трех вилок переключения передач.

Ключом «на 12» отворачиваем четыре болта крепления корпуса рычага переключения передач.

Снимаем корпус рычага с прокладкой.

Ключом «на 12» отворачиваем болты крепления пластины фиксаторов штоков.

Снимаем пластину с прокладкой.

Вынимаем три пружины и три шарика фиксаторов включения передач (их можно вынуть намагниченной отверткой или перевернув коробку).

Вынимаем шток I–II передачи (чтобы не перепутать при сборке, сразу надеваем на шток вилку и крепим ее болтом).

Вынимаем шток V передачи и передачи заднего хода, надев на него соответствующую вилку.

Вынимаем шток III–IV передач. Из штока извлекаем штифт блокиратора.

Чтобы не выпали плунжеры блокиратора, вставляем в отверстия штоков трубочки, свернутые из плотной бумаги.

Ключом «на 13» отворачиваем болт крепления оси шестерни заднего хода к заднему картеру.

Щипцами раздвигаем усики стопорного кольца заднего подшипника вторичного вала и, постукивая медным молотком по заднему торцу вторичного вала,…

…вынимаем комплект валов вместе с осью и шестерней заднего хода

Разъединяем первичный и вторичные валы.

Снимаем синхронизатор IV передачи и вынимаем 14 роликов передней опоры вторичного вала.

Шестерни, синхронизаторы и другие детали, расположенные на первичном и вторичном валах, похожи друг на друга, поэтому для облегчения последующей сборки следует аккуратно раскладывать их в порядке снятия.

Двумя тонкими отвертками или специальными щипцами разжимаем и снимаем с первичного вала стопорное и пружинное кольца.

Бородком (двумя монтажными лопатками или специальным съемником) спрессовываем подшипник первичного вала

Аналогично снимаем оба подшипника промежуточного вала

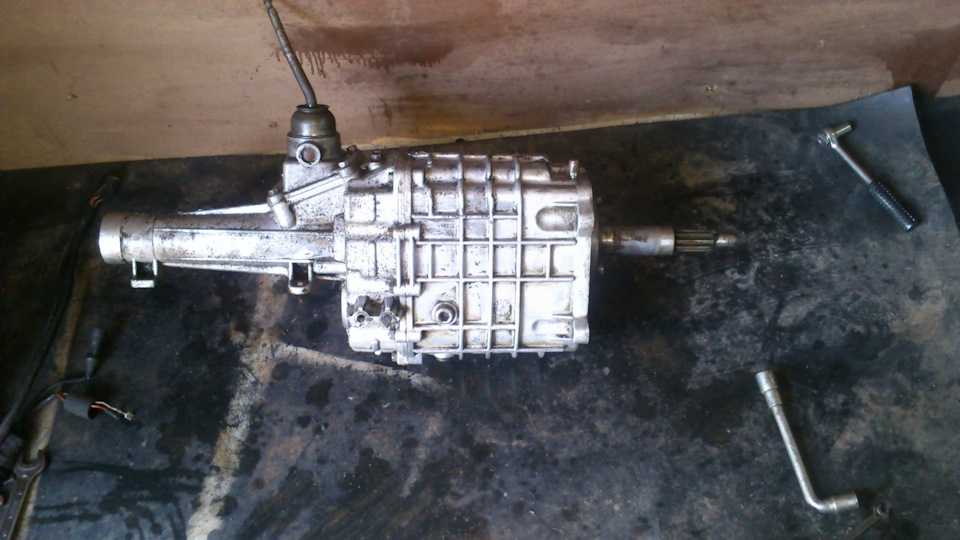

Разборка


Все винты после срыва откручиваются легко трещоткой. Располовинивать строго ударами по корпусу. Если
бить по первичному валу — энергия удара будет передаваться аккурат через синхронизатор 4й передачи.
Все детали раскладывать по кучкам. При наличии симптомов рукожопства не лишним будет сфоткать детали до разборки.
Итак, приступаем к дефектовке.
При осмотре задних сальников выявилась лысина второго сальника. Ставил я их лет 5 назад:

Про втулку будет более подробно в следующей части:

Из моих находок — для проверки износа можно использовать фланец КПП, по которому ходит
выжимной подшипник — его диаметр как раз 38 мм, как у вилки кардана. По уму люфта быть не должно:

Далее снимаем подшипники с промвала. Они поддеваются отвёрками и снимаются без проблем:

Кстати, у меня коробка оказалась с коническими подшипниками, бронзовыми сухарями и синхронизаторами
нового образца.
Формально, на обоймах конических подшипников (они же ступичные передних колёс) промвала износа фатального не было,
имеется ввиду раковин, однако ролики были отполированы с внутренней стороны подшипника:

Таким образом, они были изношены настолько, ушли вглубь, что торцом упирались во внутреннюю обойму. Так явно быть не должно.
Интересно, что сами ролики также конические (10-9,3 мм).


Сухари имели довольно малый износ:


За счёт эксплуатации на качественной полусинтетике Роснефть гл-4 коробка изнутри моющим средством для посуды отмылась
идеально:

Канал для сапуна был чист:

В посадочных местах подшипников следов проворота не было. Сами подшипники легко достаются и вставляются их лёгким вращением:

Бочонки блокировки включения двух передач одновременно я извлекал магнитом, так как корпус мыл водой и в противном случае
они могли заржаветь:

В задней половинке КПП обнаружилось перепускное отверстие. Благодаря нему и возможен фокус с заливкой масла КПП
черер ручку из салона:

Я думаю его назначение — выравнивать давление воздуха, так как хвостовик кардана работает как поршневой насос
и без амортизации колебанийй давления воздуха основным объёмом КПП коробка бы всасывала в себя грязь с улицы:


Подшипники основных валов сбить отвёрткой и молотком не удавалось. Использовал обычный двухлапый съёмник,
удлинив его лапы пластинами из толстой стали. Есть специальные съёмники для этих целей, но я не стал брать,
уж больно редкая задача и вполне решаемая двулапым съёмником. На первичном валу порадовал масляный канал
выходящий под подшипник. В чём прикол, я не понял:

Износа узла сочленения валов не нашёл, но ролики имели бочкообразный износ — по центру были просажены на одну сотку,
по краям на 5. Сами обоймы были без повреждений, а замеры штангеном показали допуск:


Часть вала, входящая в коленчатый вал также не имела ощутимого износа:


Муфты переключения были изношены на несколько десятых мм:

Наружные шлицы ступиц муфт пусть и были начищены до блеска, но ощутимого люфта не имели:

А вот ступица муфты 1й и 2й передач имела небольшой люфт на вторичном валу и пошла под замену:

Визуально на ней были заметны вмятины:

Разборка коробки передач ГАЗ 3110

Порядок выполнения

1. Очистить от грязи и вымыть снаружи коробку передач.

2. Отвернуть маслоналивную и маслосливную пробки и слить масло из коробки передач, если ранее этого сделано не было.

3. Снять выжимной подшипник сцепления и поролоновое кольцо 1 с направляющей втулки.

4. Отвернуть болты и снять заднюю опору двигателя с кронштейном, если этого не сделали при снятии коробки передач с автомобиля.

5. Вывернуть выключатель света заднего хода с прокладкой.

6. Отвернуть болт 1 крепления стопора привода спидометра, снять стопор 2 и привод 3 спидометра.

7. Вывернуть сапун.

8. Отвернуть четыре болта 1 и снять корпус 2 рычага переключения передач с прокладкой.

9. Отвернуть три болта 1 и снять крышку подшипника первичного вала с направляющей втулкой 2 выжимного подшипника сцепления с прокладкой.

10. Отвернуть болт крепления оси промежуточной шестерни заднего хода на переднем картере коробки передач.

11. Снять стопорное кольцо подшипника первичного вала при необходимости его замены.

13. Разъединить передний и задний картеры коробки передач. Для этого можно зажать удлинитель в тисках с мягкими накладками на губки и ударять медным молотком по приливам с отверстиями крепления переднего картера к картеру сцепления. При этом стараться не порвать прокладку.

14. Вынуть из посадочного места под передний подшипник промежуточного вала на переднем картере коробки передач регулировочные кольца 24 (см. рис. Пятиступенчатая коробка передач), если они были установлены.

12. Отвернуть десять болтов крепления переднего картера коробки передач к заднему картеру.

15. Отвернуть два болта 1 крепления и снять пластину 2 фиксаторов штоков с прокладкой.

16. Вынуть три пружины фиксаторов.

17. Установить шток включения 5-й передачи и заднего хода в положение включения заднего хода.

18. Отвернуть стопорные болты крепления вилок переключения к штокам.

19. Промаркировать вилки переключения передач (их принадлежность к штокам и ориентация). Выбить штоки выколоткой из мягкого материала и снять их. Первым снимают шток 3 включения 5-й передачи и заднего хода, вторым — шток 1 включения 1-й и 2-й передач, а последним — шток 2 включения 3-й и 4-й передач. При снятии штока включения 3-й и 4-й передач следить за тем, чтобы не потерять стопорный палец, установленный в отверстии што-ка. Снять вилки переключения 1-й и 2-й и 3-й и 4-й передач со скользящих муфт синхронизаторов.

20. Вынуть шарики фиксаторов, подставив
руку и протолкнув их отверткой через отверстия внутрь картера.

21. Вынуть два стопорных плунжера с помощью специального инструмента или проволоки, загнутой крючком.

22. Если необходимо разобрать шток включения 5-й передачи и заднего хода, то сначала надо вывернуть стопорный болт 1, а затем снять со штока головку 2, блокировочную втулку 3 и пружину 4.

23. Отвернуть болт крепления оси промежуточной шестерни заднего хода на заднем картере коробки передач.

24. Разжать щипцами стопорное кольцо заднего подшипника вторичного вала и, ударяя выколоткой из мягкого материала по торцу, выпрессовать вторичный вал.

25. Вынуть одновременно из заднего картера коробки передач вторичный вал в сборе с первичным, промежуточный вал и ось промежуточной шестерни заднего хода.

26. Проверить, что синхронизатор 3-й и 4-й передач установлен в нейтральное положение.

27

Разъединить первичный и вторичный валы, обратив внимание на то, что насыпные ролики (14 шт.) переднего подшипника вторичного вала могут выпасть из гнезда первичного вала.

28. Если в процессе эксплуатации выявилась течь масла из коробки передач через сальники, дефектные сальники необходимо выпрессовать.

Видео про «Разборка коробки передач» для ГАЗ 3110

https://youtube.com/watch?v=wol5fnUQyAc

ГАЗЕЛЬ/ВОЛГА — Ремонт коробки передач КПП — Часть 1 — Разборка

Волга 3110 — ремонт коробки передач

Ремонт коробки ГАЗ-3102, 406 двигатель ЗМЗ

Демонтаж коробки

Коробка передач относится к тем органам автомобиля, ремонт которых начинается с полного снятия. Новичкам автомобильного дела задача может показаться титанически сложной, но это не совсем так. Достаточно досконально изучить схему самой коробки (в данном случае, КПП газели, состоящая из 5 ступеней) и ее коммутаций с остальными органами ТС, чтобы понять как снять ее. Итак, начнем.

Этапы снятия КПП у Газели:

  1. В первую очередь, нужно слить масло с картера.
  2. Далее следует демонтаж карданного вала. Тут есть один нюанс: перед началом съема ОБЯЗАТЕЛЬНО пометьте напильником, или другим инструментом места и направления расположений шарнира и удлинителя коробки. Да и вообще всех коммутаций (задний мост и фланцы). Затем, приступаем к съему крепежа промежуточной опоры. Необходимый для этого комплект инструментов вы можете приобрести самостоятельно, или они могут входить в стандартный ремкомплект кпп. Далее нужно отделить вал от фланца главной передачи. Осталось немного. Нужно вынуть хвостовик коробки. Для этого нужно слегка потянуть его назад и аккуратно вытащить. Получившееся в результате отверстие нужно заткнуть какими-нибудь тряпками или ненужной старой одеждой.
  3. Вынимаем рычаг переключения передач. Тут все просто – снимаем из кабины чехол и верхушку рычага, отпираем втулку и снимаем резиновую подушку вместе со второй втулкой. Осталось убрать уплотнитель с чехлом и, вывернув колпак, снять сам рычаг
  4. Осталось отключить от КПП оставшиеся элементы – спидометр и выключатель света (заднего хода). Теперь можно снять саму коробку. Для этого нужно вывернуть приемные трубы и кронштейн к коробке, с помощью соответствующих крепежей. Затем разделяем нашу кпп от картера сцепления, сняв нужный крепеж. А вот теперь нам пригодится средний брусок из дерева, или небольшое бревно – это нужно для защиты головки блока. Теперь, удалив поперечное крепление, снимаем саму коробку. Учитывая солидный вес, желательно подготовится заранее.

Поиск 5-ти ступенчатой КПП

В какой то момент, попалась мне пятиступка без переднего корпуса, но полностью комплектная. Хозяин объяснил, что ехал на машине со скорость 120 км/ч на 5-ой передаче в подъем, потом переключился на 4-ую передачу, а когда дорога стала ровной, то перепутал и вместо 5-ой включил 3-ю передачу, что и привело к разрыву корпуса КПП. Коробку он заменил на новую, а старую оставил под запчасти. Узнав историю КПП, мне сразу стало ясно, что это коробка Волговская, а не Газелевская. Осмотрел ее еще раз, потрогал как сидят на валу шестерни и стало понятно, что внутренности КПП в хорошем состоянии. Поговорил с владельцем и выменял эту коробку за магарыч.

Приехал домой, посчитал количество зубьев на первичном валу и благодаря интернету подтвердил свои догадки, т.к. число зубьев (26) соответствовало Волговской коробке. Спустя время, знакомый владелец Газели дал мне недостающую часть корпуса КПП, вместе с флянцем первичного вала. В магазине пришлось докупить рычаг переключения передач, основание под него, а также комплект болтов и прокладок для сборки.

Кстати сказать, выбор Волговских запчастей в фирменных магазинах ГАЗ очень приличный, а при неимении чего-либо в наличии, продавцы всегда предлагают подождать, пока подвезут нужную деталь.

Таблица: неисправности коробки Газели по характеру шума

Положение Характер шума Неисправность
Нейтральная скорость, выжато сцепление или когда отпускается муфта после переключения какой-либо передачи, не задней или пятой Вой Причиной этого в большинстве случаев становится изношенный подшипник первичного вала или подшипник ведущей шестерни
В движении, когда переключаются скорости Хруст Скорее всего, износ выжимного подшипника сцепления, но причина может скрываться в синхронизаторах — износ или разрушение блокирующих колец на валу
В движении выбивает передача Стук, толчок Проблемы с вилкой КПП
Холодный мотор, трудно включить пятую передачу Гул, что пропадает после прогрева Слишком густое масло или смазка плохого качества
В движении переключаются скорости Стуки Масляное голодание, недостаточный уровень MTF
Только в момент включения различных передач Вой Проблемы с отдельными шестеренками
На четвёртой или пятой передаче Треск «Подгуливает» промвал, нужна регулировка
При разгонах и сбросе скорости Тарахтение Смещено кольцо синхронизатора относительно промежуточного вала

Теперь вы знаете, как самостоятельно снять и перебрать коробку передач Газели.

Вскрытие показало, что на КПП отличаются первичные и промежуточные валы. Кроме того, что первичный вал Камминся намного длиннее выяснилось: на Камминсе шестерня Первичного вала имеет большее количество зубцов, следовательно, и больший диаметр. А на промежуточном валу на соответствующей шестерне меньше зубцов — 35 (на УМЗ и др.- 36 зубов) и меньше её диаметр. Получается, что на Камминсе на вторичном валу больше скорость вращения (чем на УМЗ), следовательно, больше нагрузка на все узлы промежуточного и вторичного вала. и Как следствие частые ремонты КПП.

Разборка показала, что зубья кольца муфты включения 1-2 передачи и зубья прямозубого венца шестерни 2-ой передачи сильно изношены и «затуплены», ПРИЧИНОЙ ВСЕМУ скорее всего явился изношенный синхронизатор 2-ой передачи.

Подшипники все заменили. Лучше брать подшипники с большим количеством шариков — надежнее, на первичном валу 7-ми шариковый рассыпался на куски через 5 т.км., 8-ми шариковые ходят дольше. Синхронизаторы 1,2 передач так же заменили.

Для справки цены на запчасти

блокирующие кольца синхронизатора 1,2 передач «Бизнес» — по 550 руб за шт. синхронизатор 3,4 передачи «старый образец» — по 300 руб за шт. муфта включения 1,2 передачи «бизнес» — 2400 руб. шестерня 2-ой передачи «бизнес» — 2500 шт все подшипники + сальники комплектом — 1600 руб.

Хочу отметить что запчасти на КПП бывают трех видов: — «старый образец» — «новый образец» — «бизнес» Запчасти на «новый образец» очень дорогие, например, цены на Синхронизатор: «стар обр» — 300 руб. «нов. обр» — 1900 руб «бизнес» — 550 руб

Коробка практически новая 6 месяцев отраду, но постоянно доставал сильный шум 5-й передачи под нагрузкой. Никаких конкретных решений по ремонту на момент снятия не было, по принципу «вскрытие покажет». Собственно, отделался малой кровью.

Прикупил себе индикатор часового типа, классная вещь. Был приятно удивлен что осевых люфтов валов практически нет, плюс/минус сотка, повезло.

ИЧ-10 1 кл. точности

В ходе дефектовки выявился всего лишь один косяк — это серьезный радиальный люфт первичного вала, по концу вала почти см! Замена подшипника и заодно поменял подшипник в маховике. Тем более, что с оправкой пяти минутное дело.

Оправка со старым подшипником

Кстати люфтил тоже, правда еле заметно.

Упаковка подшипника первичного вала

Итог всех процедур обрадовал, снова тишина на всех передачах: под нагрузкой, при торможении передачей, при переключении на повышенную и пониженную.

Неполадка : выжимаю сцепление снизу появляется страшный скрежет! Доехал потихоньку до дома причем, сдав немножко назад скрежет прекращался, но приближаясь к светофору и пуская машину в накат, — снова появлялся. Понял, что коробка, хотя всё нормально работало. А вот упорный подшипник первичного вала гудел очень сильно, причём пробег у меня всего 16000 а подшипнику хана. Снял коробку разобрал под замену пошла муфта 5 задней передачи, болталась очень сильно, поменял все синхроны и подшипник вторичного вала, остальное всё в удовлетворительном состоянии. Масло залил энеос полусинь. 1,5 литра теперь всё нормально. Неужели из-за разболтанной муфты может быть такой скрежет или у меня просто ослаб один болт который шестерню заднего хода, когда коробку разбирал один был прослаблен?

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
