Проверка и замена форсунок Волга 31105 2004-2009

Признаками неисправности форсунок могут быть: – затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– пониженная или повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Если при снятии топливопровода двигателя какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца.

ПОЛЕЗНЫЙ СОВЕТ Загрязненные форсунки можно промыть в специализированной мастерской на специальном стенде.

Вам потребуются: ключи «на 10», «на 13», отвертка.

1. Снизьте давление в системе питания, если двигатель был только что остановлен (см. «Снижение давления в системе питания»).
2. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.
3. Ослабьте хомуты и отсоедините шланги вентиляции картера… 4. …и продувки маслоотделителя.
5. Выньте оболочку троса привода дроссельной заслонки из зажима на катушке зажигания и отведите трос в сторону. 6. Ослабьте хомуты и отсоедините шланги подачи…
7. …и слива топлива. 8. Ослабьте хомут и отсоедините шланг слива топлива от регулятора давления.
9. Отсоедините от форсунок колодки моторного жгута. 10. Выверните два болта крепления…
11. …и снимите аккуратно топливопровод двигателя, выведя форсунки из отверстий во впускной трубе.
ПРИМЕЧАНИЕ Форсунки зафиксированы в отверстиях впускной трубы только с помощью уплотнительных колец.
12. Для проверки подачи форсунок подсоедините к топливопроводу двигателя и регулятору давления отсоединенные при снятии шланги. Прикрепите (например, проводом) форсунки к топливопроводу и опустите распылители форсунок в емкости для сбора топлива.
ПРИМЕЧАНИЕ Для сбора топлива удобно использовать пластиковые бутылки из-под минеральной воды.
13. Подсоедините к форсункам колодки моторного жгута и проверьте распыление топлива форсунками. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. У каждой форсунки должно быть четыре струи, и количество топлива, подаваемое через форсунки, во всех четырех емкостях должно быть одинаковым (проверьте с помощью мерной емкости). Если какая-либо форсунка не соответствует данным условиям, ее необходимо заменить.
14. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметно подтекание топлива, значит, форсунка не герметична, и ее необходимо заменить.
15. Если форсунка не распыляет топливо, проверьте, подается ли на нее питание. Для этого отсоедините от нее колодку с проводами, подсоедините аккумуляторную батарею к контактам форсунки напрямую и включите зажигание. Если в этом случае форсунка распыляет топливо, значит, есть неисправность в электрической цепи форсунки.
16. Перед заменой форсунок снизьте давление в системе питания (см. «Снижение давления в системе питания»).
17. Выньте форсунку из топливопровода двигателя. Форсунка зафиксирована в отверстии топливопровода только с помощью уплотнительного кольца. 18. Для проверки герметичности клапана форсунки опустите распылитель 1 форсунки в емкость с бензином или керосином и подайте сжатый воздух под давлением 0,3 МПа (0,03 кгс/см2). Если из распылителя форсунки выходят воздушные пузыри, значит, клапан форсунки негерметичен и форсунку необходимо заменить.
19. Для проверки исправности обмотки электромагнита форсунки подайте на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля.
20. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините от форсунки колодку с проводами (предварительно отсоединив провод от клеммы «–» аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11–15 Ом. В противном случае замените форсунку.
21. Установите новую форсунку в порядке, обратном снятию.

↓ Комментарии ↓

Содержание. ГАЗ-31105 «Волга»

Раздел 1. ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ

Особенности конструкции Паспортные данные автомобиля Ключи автомобиля

Как снять форсунки на газели 405 евро 3

Будет много букв и мало фотографий, приготовьтесь, но это интересно

Я хоть и не гениальный механик, но примерно знаю как должен работать двигатель на Газели, как должен набирать обороты итд итп. С моим двигателем было что-то не то. Кто внимательно читает БЖ, тот помнит, что однажды я боролся с тупняком-двигатель не развивал обороты больше 3800 об\мин. Меня это естественно не устраивало и я занялся топливной системой. Почистил и заменил всё что нужно было (как оказалось-не всё) и машина поехала. Но как оказалось это было не всё. В последнее время чувствовал что двигатель троит на холостых…да и по колбасне мотора это было видно. Обычной диагностикой на глаз, я выявил, что новые свечи имеют сильно белый налёт, что говорит о бедной смеси.

Но ведь все узлы топливной системы я почистил\заменил. Оставался последний узел-топливные форсунки. Догадок о причинах троения было несколько-мертвые катушки, забитые форсунки, подсос воздуха и, о Боже, прогар клапана. Почему именно прогар клапана я объясню. Значит начал я диагностировать машину. Для начала проверил катушки тестером-всё в порядке, значения в допуске. С подсосом воздуха тоже отмёл идею, потому что подсос я искал еще в начале лета, когда не мог понять почему такие высокие обороты у двигателя на ХХ, оказалось врёт приборка и подсоса я естественно не нашёл. Оставались 2 идеи-забитые форсунки и прогар клапана. Решил заняться диагностикой форсунок. В руководстве по эксплуатации нашел пункт-как же проверяются форсунки:

К радости или к сожалению на тот момент, не знаю, обмотки всех форсунок оказались живые. Решил я проверить дедовским способом: раз двигатель колбасит, то значит какой то цилиндр не работает или еле работает. Чтобы не убивать катушки, снимаем поочередно разъемы с форсунок каждого цилиндра. И вуаля, вот оно-первый цилиндр почти не работает…Вот поэтому я и думал, что проблема глобальная и касается всех цилиндров, не могли же прогореть клапана сразу на всех цилиндрах. Ну да ладно. В итоге что мы имеем: подсоса нет, катушки целые, свечи\провода новые, фильтра чистые\новые. Остаётся только одно-форсунки забиты…Просто какие то меньше, какие то больше:) В общем нужно было везти форсунки в чистку на стенд и смотреть чё и как с ними. Проблема в том, что машина каждый день работает и просто так снять форсунки и уехать с ними в Красноярск в сервис-нельзя. И тут я вспомнил что у нас лежат форсунки с донора-с УМЗ 4216, на котором почти не ездили. Сравнив марку и модель форсунок, обрадовался-форсунки одинаковые: SIEMENS DEKA ZMZ 6354, толстые желтые.

Основные неисправности и диагностика форсунок на ГАЗелях

Если при эксплуатации транспортного средства использовалось качественное горючее, заливаемое на одних и тех же заправках — двигатели и форсунки будут служить долго. Можно проехать без проблем десятки тысяч километров, регулярно меняя оригинальные топливные фильтры (через 10–15 тыс. км) и очищая от шлаков инжекторы. Если же внутри топливной системы случается неисправность, у неё есть определённые симптомы:

  • запуск холодного мотора происходит с трудом или он не запускается;
  • на холостых оборотах движок работает неустойчиво и глохнет;
  • слышны хлопки из системы выпуска отработавших газов;
  • движок «троит», один из цилиндров не функционирует;
  • падает мощность и динамика разгона двигателя;
  • наблюдаются провалы в работе мотора;
  • резко повышается расход топлива;
  • из выхлопной трубы идёт чёрный дым.

Это интересно: Ателье Roush Performance представило самый дешевый тюнинг Ford Mustang

Наиболее подвержены неисправностям инжекторы. Несмотря на то что горючее проходит через сетчатый фильтр, а затем через два фильтра тонкой очистки, со временем распылители загрязняются. Очистка производится самостоятельно или в сервисе. Кроме того, у форсунок есть срок службы, на протяжении которого детали изнашиваются. Если промывка и очистка форсунок не приносят результатов — их лучше заменить новыми.

Как определить неисправную форсунку дизеля

На силовых установках Cummins 2,8 ICF определить неисправный инжектор можно самостоятельно. Для этого нужно выяснить, какой из распылителей отправляет в систему обратного слива больше всего дизтоплива:

  1. С помощью шлицевой отвёртки вынимаются фиксаторы с системы обратного слива, она снимается.

    Вынимаются фиксаторы, снимается обратный слив с инжекторов

  2. В верхние отверстия инжекторов вставляются корпуса от медицинских шприцев. Затем запускается движок.

    В верхние отверстия распылителей вставляются шприцы

  3. Сломанные распылители быстрее начнут наполнять шприцы.

Видео: диагностика неисправных форсунок в моторах Cummins

Просматривая видеоролик, можно увидеть, что исправны 1 и 4 инжекторы. Форсунки 2 и 3 придётся заменить.

Диагностика форсунок бензинового мотора

Неработающий инжектор бензинового движка (ЗМЗ 406, 405) можно определить, не извлекая его из посадочного места. Для этого нужно выполнить несколько несложных операций:

  1. При помощи тонкой шлицевой отвёртки отсоединяется пружинный зажим топливной колодки на головке блока цилиндров (ГБЦ).

    Топливная колодка отсоединяется от форсунок

  2. Сигнальные разъёмы отсоединяются от гнёзд форсунок.

    Разъёмы вынимаются из гнёзд инжекторов

  3. К выводам сигнальных гнёзд распылителей подключается омметр, измеряется сопротивление обмоток.

    Щупы тестера подсоединяются к штырям гнезда управления для измерния сопротивления обмотки инжектора

  4. Между центральным и боковым штырями должно быть сопротивление от 15 до 16 Ом.

    Управляющая электромагнитная обмотка должна иметь сопротивление 15–16 Ом

  5. Если вместо нужного сопротивления — большое значение (обрыв) или его величина очень низкая (короткое замыкание), форсунка неисправна и подлежит замене.

Преимущества инжектора

Первый плюс – это стабильная работа и зажигание. Инжектор действует в автоматическом режиме. Вам не придется управлять «подсосом» или настраивать жиклеры. Их здесь нет. Следующий плюс – это низкий расход топлива.

Данный показатель на 20 процентов меньше, нежели у карбюраторных моделей двигателей. А все потому, что дозировка смеси происходит с высокой точностью. Электроника считывает сигналы с десятков датчиков (учитывает даже работу кондиционера). Еще один плюс – высокая экологичность. Европейские производители перешли на инжекторные моторы уже более 20 лет назад. Также отметим, что такому мотору легче набирать обороты по сравнению с карбюраторным. Отсюда и такая разница в мощности.

Проверка форсунки

Для проверки исправности форсунки выключаем зажигание и снимаем «минусовую» клемму аккумуляторной батареи.

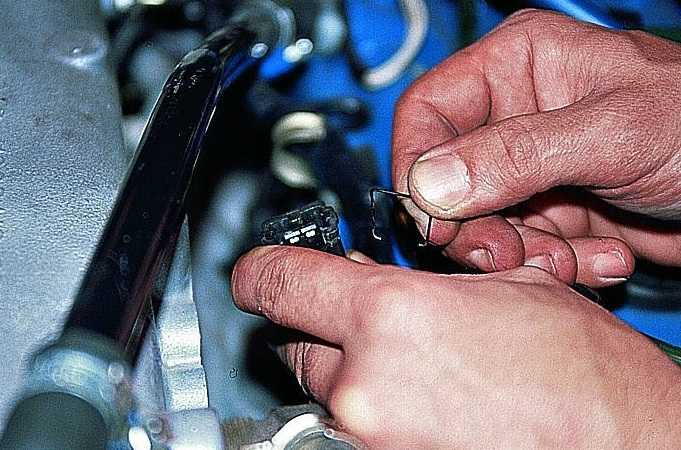

Шилом или тонкой отверткой, отщелкиваем пружинный зажим колодки.

Отсоединяем разъем от форсунки.

Подсоединив к выводам форсунки омметр, замеряем сопротивление ее обмотки.

Обмотка исправной форсунки должна иметь сопротивление 15-16 Ом между центральным и боковым штырями разъема.

Дальнейшие испытания проводим на снятой с двигателя форсунки.

При кратковременной подаче напряжения от аккумуляторной батареи, должен быть слышан отчетливый щелчок.

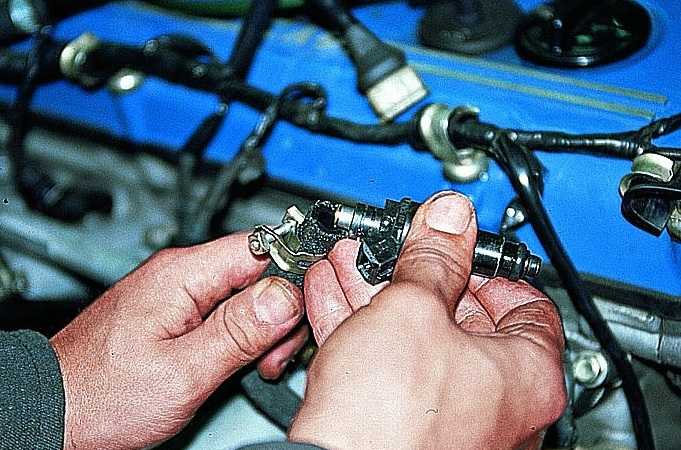

Снимаем с фланца форсунки уплотнительную манжету и соединяем форсунку резиновым шлангом с хомутом с источником сжатого воздуха (компрессор с манометром или ножной насос).

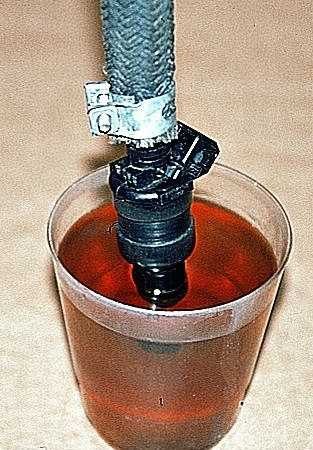

Опустив распылитель форсунки в керосин, подаем на нее воздух под давлением 3 кгс/см 2 .

У исправной форсунки воздух не должен проходить через распылитель.

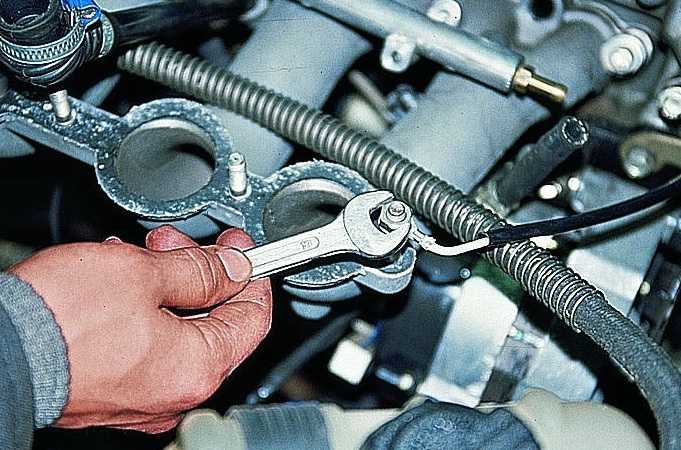

Подсоединяем провода «массы», которые были сняты со шпилек впускного коллектора во время снятия форсунок.

Затянув гайки, ключом на 13 затягиваем контакт с массой.

Надеваем на фланец форсунки подводящий шланг топливной рампы и отверткой затягиваем хомут.

Подсоединяем к выводам форсунки два провода длиной не менее 1 метра.

Убедившись, что зажигание выключено, подсоединяем «минусовую» клемму аккумуляторной батареи.

Включаем зажигание и, дождавшись прекращения работы бензонасоса, выключаем зажигание.

Закрепив форсунку над емкостью, подсоединяем на короткое время провода к выводам аккумуляторной батареи

Форсунка должна выдать конический факел тонко распыленного топлива.

Если форсунка не сработала, поменяйте полярность проводов.

Сбрасываем давление в топливопроводе, подав на форсунку напряжение. Бензин сливаем в подходящую емкость.

Источник

Признаки неисправностей

Выделяют три основных симптома неполадок с инжектором (неисправности инжектора) автомобиля Газель.

Характерным признаком неисправности можно считать детонацию, неприятную для слуха водителя

Она разрушает мотор, поэтому так важно вовремя найти неисправность, исправить её.
Если двигатель без причины заглох на дороге, а последующие попытки его запустить приводят к цели только после множества повторений, это явный признак неисправности инжектора.
Мощность силового агрегата не вызывает одобрения, как раньше. В просторечье – машина не «тянет»

При подъёмах в горку движение превращается в настоящее испытание нервной системы водителя и может оказаться губительным для мотора.


Не заводится на горячую инжектор

Ремонт форсунок

В ряде случаев элементы могут быть отремонтированы. Эти случаи следующие:

форсунка ещё не выработала свой ресурс;

на её корпусе отсутствуют следы деформаций и трещинки;

отсутствуют видимые повреждения распылителя.

Ремонт детали подразумевает её промывку и замену резиновых уплотнителей.

В вопросе целесообразности ремонта владельцы автомобилей «Газель» не могут прийти к единому мнению.

Mindforms

http://forum.allgaz.ru/showthread.php?t=26226

Ferum

http://forum.allgaz.ru/showthread.php?t=26226

Продувка и чистка

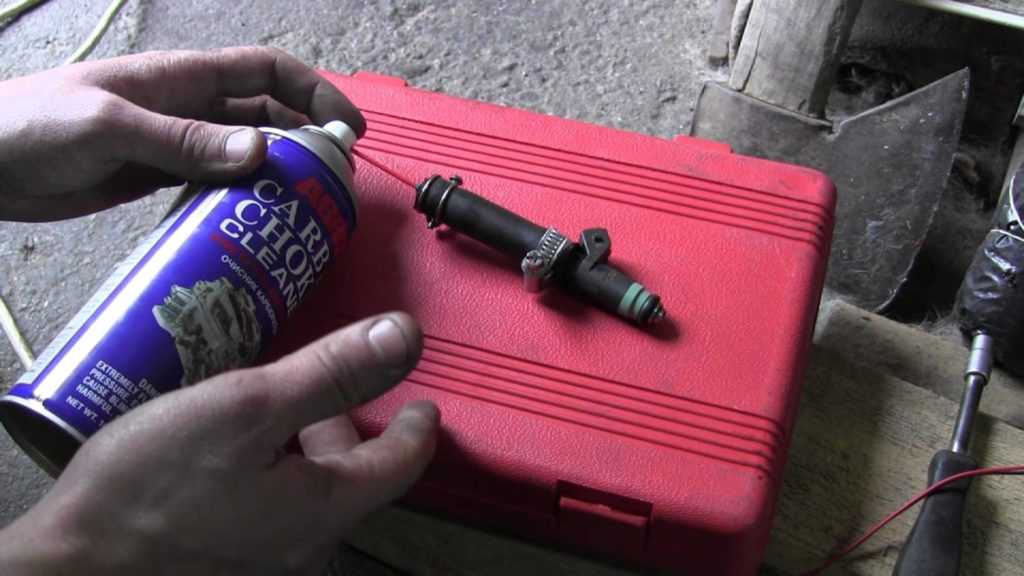

На поверхности форсунок обычно скапливается грязь или нагар, которые не рекомендуется удалять тряпкой вручную.

Сначала следует снять с элемента резиновое кольцо — оно обычно сильно изношено. Затем распылитель отделяется от корпуса и помещается в ацетон на 1–2 часа. Корпус форсунки чистится жидкостью для промывки карбюраторов.

Промывка форсунки осуществляется как снаружи, так и внутри

После очистки все элементы сушатся и собираются.

Замена резинового уплотнителя

Уплотнительное кольцо необходимо для устойчивости положения механизма относительно двигателя. Если кольцо изнашивается, механизм начинает стучать.

Уплотнитель обычно меняется вместе с форсунками. Это делается следующим образом.

Очистите гнездо устройства на топливной рампе сжатым воздухом.

Устанавливается уплотнительное кольцо и смазывается бензином.

В посадочное гнездо вкручивается сама деталь.

Видео: диагностика и ремонт форсунок

На автомобили «ГАЗель» последних поколений производитель устанавливает довольно надёжные форсунки. Однако и они имеют ограниченный срок службы, который можно увеличить использованием качественного топлива. Заменить их можно самостоятельно. Тщательно следуя рекомендациям профессионалов, сделать это достаточно просто.

Источник carnovato.ru

1. Снизить давление в системе питания, если двигатель был только что остановлен.

2. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

3. Снять ресивер.

4. Ослабить хомуты и отсоединить шланг 1 подачи топлива от топливопровода 3 двигателя.

Отсоединить шланг 4 слива топлива от редукционного клапана.

Отсоединить колодки с проводами от разъемов 5 четырех форсунок.

5. Вынуть форсунку из топливопровода двигателя. Форсунка фиксируется в отверстии топливопровода только с помощью уплотнительного кольца.

Отвернуть два болта 2 крепления и снять аккуратно топливопровод 3 двигателя, выведя форсунки из отверстий во впускной трубе.

Форсунки фиксируются в отверстиях впускной трубы только с помощью уплотнительных колец.

6. Установить новую форсунку в обратном порядке. Проверка форсунок

1. для проверки герметичности клапана форсунки нужно опустить распылитель 1 форсунки в емкость с бензином или керосином и подать сжатый воздух под давлением 0,3 МПа (

Если из распылителя форсунки выходят воздушные пузыри, значит клапан форсунки негерметичен и форсунку необходимо заменить.

2. для проверки исправности обмотки электромагнита форсунки подать на разъем форсунки постоянный ток напряжением 12 В.

При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене.

Эту проверку можно проводить, не снимая форсунку с автомобиля.

3. Сопротивление обмотки электромагнита форсунки можно проверить омметром, подключив его к контактам разъема форсунки.

Сопротивление должно быть в пределах 15,5—16 Ом. Если величина сопротивления не попадает в указанные пределы, форсунку заменить.

Источник autoruk.ru

Диагностика, замена и ремонт форсунок на ГАЗеле Cummins и с 405 двигателем своими руками + видео

Автомобили семейства «ГАЗель» за счёт оптимального соотношения «цена — качество» являются весьма востребованными как в России, так и за рубежом. Это во многом определяется надёжностью двигателя, работа которого, в свою очередь, зависит от состояния и качества топливных форсунок.

Виды форсунок автомобилей семейства «ГАЗель»

Форсунки и насос — основные элементы топливной системы автомобилей «ГАЗель». Для обеспечения быстрого и точного впрыска топлива производители устанавливают на двигатель механизмы Bosch или Siemens.

Форсунки подбираются в зависимости от объёма двигателя

Устанавливаемые на двигатели «ГАЗелей» элементы могут быть открытого и закрытого типа, а также с несколькими отверстиями.

В закрытых устройствах бензонасос отделён от камеры иголкой. В открытых такого разделения нет — поэтому они менее продуктивны и имеют меньший ресурс, как закрытые.

Работа детали состоит из четырёх повторяющихся этапов.

  1. Клапанный механизм закрыт — форсунка не работает.
  2. Клапан приоткрывается — в полость устройства поступает топливо.
  3. Клапан открывается полностью — происходит быстрая подача топлива.
  4. Клапан закрывается — впрыск топлива прекращается.

На двигатели ЗМЗ-405 изначально устанавливались форсунки производства ГАЗ. Однако по причине их быстрого выхода из строя в дальнейшем производители перешли на зарубежные аналоги. ЗМЗ-405 работает на бензине и отличается неприхотливостью к качеству топлива. Поэтому часто используются не оригинальные форсунки Bosch или Siemens, а их более дешёвые аналоги. Так, довольно востребованными являются модели ZMZ Deka.

На двигателе ЗМЗ-405 часто используются не оригинальные форсунки Bosch или Siemens, а их более дешёвые аналоги

Элементы для двигателя Cammins

Дизельный двигатель Cammins довольно привередлив к качеству топлива. В случае его низкого качества устройства быстро выходят из строя. Поэтому владельцам «ГАЗель Next» и «ГАЗель Бизнес» необходимо выбирать исключительно оригинальные механизмы. Ресурс таких форсунок составляет от 120 до 160 тыс. км.

Владельцам «ГАЗель Next» и «ГАЗель Бизнес» следует устанавливать оригинальные форсунки

Диагностика и ремонт форсунок на «ГАЗель»

Самостоятельно заменить элементы довольно просто. Предпосылками для замены являются:

  • затруднения при запуске холодного двигателя;
  • нестабильная работа двигателя, рывки и провалы во время движения;
  • снижение мощности двигателя;
  • появление чёрных выхлопов при резком нажатии на педаль акселератора.

Эти симптомы могут сопровождаться стуком одной из форсунок. Резкие стучащие звуки появляются из-за образования зазора между распылителем и двигателем. Определить, какой элемент стучит, довольно легко.

  1. Заведите двигатель.
  2. Прогрейте его и дождитесь возникновения стука.
  3. Последовательно отсоединяйте от каждой детали жгут проводов. Если стук продолжается — подсоедините жгут обратно и проверьте следующий элемент.
  4. При отсоединении проводов от неисправного устройства стук прекратится.

Ремонт форсунок

В ряде случаев элементы могут быть отремонтированы. Эти случаи следующие:

форсунка ещё не выработала свой ресурс;

на её корпусе отсутствуют следы деформаций и трещинки;

отсутствуют видимые повреждения распылителя.

Ремонт детали подразумевает её промывку и замену резиновых уплотнителей.

В вопросе целесообразности ремонта владельцы автомобилей «Газель» не могут прийти к единому мнению.

Mindforms

https://forum.allgaz.ru/showthread.php?t=26226

Ferum

https://forum.allgaz.ru/showthread.php?t=26226

Продувка и чистка

На поверхности форсунок обычно скапливается грязь или нагар, которые не рекомендуется удалять тряпкой вручную.

Сначала следует снять с элемента резиновое кольцо — оно обычно сильно изношено. Затем распылитель отделяется от корпуса и помещается в ацетон на 1–2 часа. Корпус форсунки чистится жидкостью для промывки карбюраторов.

Промывка форсунки осуществляется как снаружи, так и внутри

После очистки все элементы сушатся и собираются.

Замена резинового уплотнителя

Уплотнительное кольцо необходимо для устойчивости положения механизма относительно двигателя. Если кольцо изнашивается, механизм начинает стучать.

Уплотнитель обычно меняется вместе с форсунками. Это делается следующим образом.

Очистите гнездо устройства на топливной рампе сжатым воздухом.

Устанавливается уплотнительное кольцо и смазывается бензином.

В посадочное гнездо вкручивается сама деталь.

Видео: диагностика и ремонт форсунок

На автомобили «ГАЗель» последних поколений производитель устанавливает довольно надёжные форсунки. Однако и они имеют ограниченный срок службы, который можно увеличить использованием качественного топлива. Заменить их можно самостоятельно. Тщательно следуя рекомендациям профессионалов, сделать это достаточно просто.

Источник carnovato.ru

Автомобили семейства «ГАЗель» за счёт оптимального соотношения «цена — качество» являются весьма востребованными как в России, так и за рубежом. Это во многом определяется надёжностью двигателя, работа которого, в свою очередь, зависит от состояния и качества топливных форсунок.

Самостоятельный ремонт форсунок ГАЗель

Новые инжекторы к бензиновым и дизельным силовым агрегатам стоят недёшево. Поэтому вместо приобретения новых распылителей топлива можно их отремонтировать. Диагностика, чистка и замена износившихся запчастей неисправного инжектора будет стоить гораздо меньше, чем приобретение новой оригинальной форсунки. Инжекторы подлежат ремонту, если:

  • ресурс использования распылителя меньше, чем тот, на который он рассчитан;
  • корпус инжектора не деформирован и не повреждён — отсутствуют трещины и сколы;
  • на распылительном отверстии нет видимых повреждений.

Чистка, продувка и промывка распылителей

На протяжении эксплуатационного срока топливные форсунки следует чистить и промывать. Периодичность этой операции — каждые 30 тыс. км пробега. После 100 тыс. км промывка уже не поможет, инжекторы придётся менять. Чистку можно проводить как в сервисных центрах, так и самостоятельно. Наилучший способ избавиться от грязи и нагара — подвергнуть распылитель воздействию ультразвукового излучения. Кроме такого метода, на СТО чистят форсунки на специальных стендах, подвергая их корпуса и сопла промывке. И также выпускаются присадки к топливу, очищающие топливную систему, в том числе и распылители.

Самый практичный способ чистки, который можно провести даже в полевых условиях — самостоятельная промывка специальными жидкими составами. Для такой чистки можно использовать баллончик со средством для промывки карбюраторов. Наружный нагар убирается с помощью ткани, смоченной тем же составом. Можно аккуратно удалить иголкой твёрдые частички нагара вокруг сопла. Лучший эффект получается, если предварительно замочить все форсунки в жидкости для очистки инжектора.


Форсунка очищается как снаружи, так и внутри

Есть несколько методов очистки, с использованием подручных инструментов. Один из наиболее удобных, который применяют к дизельным распылителям, потребует наличие таких деталей, как:

  • ножной насос с манометром;
  • аккумулятор и два разноцветных провода;
  • жидкость для очистки карбюратора или инжектора.

Процесс промывки несложен и потребует всего несколько повторяющихся действий:

  1. С насоса снимается шланг и подсоединяется к топливному штуцеру инжектора.
  2. В свободный конец шланга заливается карбюраторный или инжекторный очиститель.
  3. Шланг аккуратно подсоединяется к насосу, чтобы не пролить жидкость.
  4. Насосом создаётся давление, которое воздействует на очистительный состав.
  5. К аккумулятору подключаются провода.
  6. К управляющим клеммам гнезда форсунки кратковременно подключаются провода с напряжением, открывая и закрывая распыляющее сопло.

Важно не перепутать полярность проводов. На управляющем гнезде обычно есть обозначение, где находятся клеммы «плюс» и «минус»

Инжектор промывается до тех пор, пока сопло не станет хорошо распылять жидкость.

Видео: самостоятельная очистка бензиновой форсунки

Замена резиновых уплотнителей и колец

В нижней части корпуса распылителя расположено посадочное место для резинового уплотнителя. Немного выше распылительного отверстия располагается медная уплотнительная шайба. Резиновая прокладка обеспечивает устойчивое положение распылителя относительно блока цилиндров двигателя. Как только она теряет свою эластичность, появляется характерный стук, который часто слышен у дизелей с большим пробегом. Поэтому новые манжеты устанавливают, как только меняют или ремонтируют форсунки.


Уплотнительные манжеты меняются при каждом извлечении форсунок из двигателя

Для извлечения отработавших и установки новых резинок достаточно шлицевой отвёртки средних размеров.


В это отверстие устанавливается резиновый уплотнитель

Медные уплотнительные шайбы изолируют распыляющее отверстие инжектора, расположенное в камере сгорания. Они идут в комплекте с новыми форсунками. Заменить эти шайбы на извлечённом распылителе очень просто.


Новые форсунки комплектуются медными уплотнительными прокладками

Форсунки — важнейшая деталь топливной системы автомобиля. От их правильного функционирования зависит устойчивая работа двигателя. Если вовремя чистить инжекторы от грязи, нагара и менять топливные фильтры — распылители будут служить долго. Их ресурс может достигать и даже превышать 100 тысяч километров пробега, при соответствующем уходе и использовании качественного горючего.

Занимаюсь копирайтингом уже 6 лет, последние 4 года выбрал для себя это направление работы как основное. Безупречно владею русским языком, английский знаю на среднем уровне. За это время написаны тысячи текстов на самые различные темы. (1 голос, среднее: 5 из 5)

Источник

Частные случаи

Кроме всего вышеперечисленного, с Газелью 405 случаются еще и другие приключения. Многие водители не замечают, как цепочка на двигателе перескакивает. Соответственно двигатель отказывается оживать пока цепочка не стоит на своем месте.

Ваша задача просто открыть крышку капота и проверить в порядке ли цепочка

, если нет, то поставить ее на место. Эта процедура отнимет у вас в лучшем случае минут 10, зато вы сможете завести свой автомобиль. В остальном не заводится Газель 405 инжектор из-за других проблем.

Ответить на этот вопрос достаточно сложно, поэтому мы просто перечислили вам несколько наиболее распространенных вариантов поломки. Точный ответ вы сможете получить только после тщательной диагностики. Именно на этом этапе можно узнать причину, по которой машина отказывается заводиться. Поэтому не ломайте себе голову и лучше обратитесь в автосервис.

Праильная врезка форсунок ДВС ЗМЗ 405.406

Сообщение Propan » Сб фев 07, 2009 6:56 pm

Сообщение Prapor » Сб фев 07, 2009 7:00 pm

Сообщение Propan » Сб фев 07, 2009 7:05 pm

Добавлено спустя 3 минуты: И какой коллектор вы имеете ввиду? Их 3 разных.

Сообщение VIT » Вт фев 10, 2009 4:05 pm

Сообщение Влад Ом » Сб фев 28, 2009 11:25 am

Сообщение Rugeko » Чт июн 05, 2014 8:29 am

Сообщение Alex_tom » Чт июн 05, 2014 10:35 pm

Сообщение born » Пт июн 06, 2014 11:30 am

Сообщение Alex_tom » Пт июн 06, 2014 7:00 pm

максимально близко к ГБЦ (на моторах именно с такой системой ХХ), а на более новых пробовал и так и так. разницы не заметил

Добавлено через 1 минуту 49 секунд: если засверлиться подальше на 2 клапана, то нестабильный ХХ получим.

Сообщение born » Пт июн 06, 2014 9:21 pm

источник

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
