Дисковой тормозной цилиндр суппорт

Замена колодок тормозов передних колес

Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки.

Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке МАХ, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка.

Снимаем переднее колесо.

Пассатижами отгибаем края стопорной пластины болта крепления цилиндра к нижнему направляющему пальцу суппорта.

Накидным ключом на 13 отворачиваем болт, удерживая направляющий палец ключом на 17.

Вынимаем болт со стопорной пластиной.

Поднимаем скобу

Вынимаем тормозные колодки из их направляющей.

Очищаем от грязи и коррозии посадочные места колодок в суппортах и направляющей колодок.

Перед установкой новых колодок необходимо максимально переместить поршень внутрь цилиндра — выполнить эту операцию можно разными способами.

Раздвижными пассатижами утапливаем поршень в цилиндр.

При другом способе устанавливаем на место внутреннюю колодку и опускаем скобу в рабочее положение.

Вставив через отверстие суппорта отвертку или монтажку, и опираясь ею о тормозной диск, сдвигаем скобу, утапливая поршень в цилиндр

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками.

Проверяем уровень в бачке.

Замена шланга тормозов переднего колеса

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке. Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется шланг.

Выводим муфту шланга из держателя амортизаторной стойки.

Удерживая верхний наконечник шланга ключом на 15, специальным ключом на 10 отворачиваем штуцер тормозной трубки.

Выводим наконечник шланга из отверстия кронштейна кузова.

Во избежание утечки тормозной жидкости надеваем на тормозную трубку резиновый колпачок штуцера прокачки тормозного механизма.

Ключом на 15 выворачиваем нижний наконечник шланга из цилиндра.

Снимаем шланг.

Соединение нижнего наконечника шланга с цилиндром уплотнено медной шайбой.

Устанавливаем шланг в обратной последовательности.

При установке шланг не должен быть перекручен.

Для контроля перекручивания шланга на нем нанесены две линии желтого цвета

После монтажа шланга прокачиваем гидропривод тормозной системы

Замена цилиндра тормозного механизма переднего колеса

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке.

Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется цилиндр.

Снимаем шланг тормозного механизма.

Расконтриваем болты крепления цилиндра к направляющим пальцам скобы и отворачиваем болт крепления цилиндра к нижнему направляющему пальцу.

Накидным ключом на 13 отворачиваем болт крепления цилиндра к верхнему направляющему пальцу, удерживая палец от проворачивания за шестигранник ключом на 17.

Снимаем скобу тормозного механизма.

Зажимаем суппорт в тиски с накладками губок из мягкого метала.

Головкой на 14 отворачиваем два винта крепления цилиндра к суппорту.

Отделяем цилиндр от суппорта

Для замены пыльника поршня поддеваем отверткой стопорное кольцо

Снимаем стопорное кольцо

Снимаем пыльник с буртика цилиндра

Вынимаем из отверстия направляющей колодок направляющий палец скобы

Устанавливаем новый пыльник и собираем скобу (цилиндр с суппортом) в обратной последовательности.

Наносим на рабочую поверхность пальца тонкий слой графитовой смазки.

Устанавливаем скобу в обратной последовательности.

Прокачиваем гидропривод тормозов.

Замена диска тормозного механизма переднего колеса

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке.

Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется диск.

Накидным ключом на 17 отворачиваем два болта крепления направляющей колодок к поворотному кулаку.

Снимаем с тормозного диска направляющую колодок в сборе со скобой и колодками.

Во избежание натяжения тормозного шланга подвязываем скобу проволокой или шнуром к пружине передней подвески.

Накидным ключом на 7 отворачиваем два направляющих штифта.

Снимаем тормозной диск.

В случае затруднения при снятии диска сбиваем его молотком.

При необходимости снятия щита тормозного диска ключом на 10 отворачиваем три болта крепления щита к поворотному кулаку

Снимаем щит тормозного диска

Устанавливаем щит и тормозной диск в обратной последовательности.

Операции по замене задних тормозных колодок Лада Гранта

Для замены задних колодок на автомобиле Лада Гранта вам понадобятся: отвертка, пассатижи, молоток, брусок, ключ на 7 или 12 мм (для направляющих шпилек удерживающих тормозной барабан, размер зависит от вида установленного крепежа), 2 монтажки

Установите автомобиль на вертикальную поверхность. Разблокируйте ручной тормоз полностью. Включите передачу в МКП. Подложите под передние колеса стопорные башмаки. Снимите колесо со стороны с которой предполагается замена задних тормозных колодок

1. Снимите тормозной барабан, для этого открутите две шпильки

и сбейте равномерно простукивая барабан с обратной стороны по его ободу.

2. Снимите верхнюю пружину оттянув ее отверкой или пассатижами

и аналогично нижнюю стяжку.

3. Снимите направляющую пружину передней и задней колодки.

Снимите разжимную планку

Задняя колодка также имеет рычаг для разведения колодок с помощью ручного тормоза. Рычаг необходимо будет вывести из зацепления с петлей тормозного троса.

5 Выньте шплинт и шайбу удерживающий палец в задней колодке. Удалите палец и демонтируйте рычаг с задней тормозной колодки.

6 Установка задних тормозных колодок на автомобиле Лада Гранта производится в обратном порядке. При установке задних колодок проконтролируйте чтобы они встали в направляющие прорези на цилиндрах тормозного механизма.

7. Для того чтобы было легче свести поршни, можно открутить спускной штуцер, при этом перемещение поршней в тормозном механизме станет значительно легче. Сводить колодки можно при помощи двух монтажных лопаток, так как показано на фото.

После установки тормозного барабана закрутите штуцер, установите колесо на место.

Во время замены передних и задних колодок на автомобиле Лада Гранта категорически запрещается нажимать на педаль тормоза, когда поршни тормозных механизмов не упираются в установленные колодки, а для задних колес, когда не установлен тормозной барабан. В противном случае поршни будут выдавлены из механизмов, будет нарушена герметичность системы, исправность механизмов, произойдет завоздушивание гидравлических трубопроводов.

Цилиндр тормозного механизма переднего колеса заменяем при отсутствии торможения колеса из-за заклинивания поршня в цилиндре. Пыльники цилиндра и пальцев заменяем при их разрыве и появлении трещин. Работу выполняем на смотровой канаве или эстакаде. Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления. Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется цилиндр. Снимаем шланг тормозного механизма переднего колеса (см. «Замена шланга тормозного механизма переднего колеса»). Расконтриваем болты крепления цилиндра к направляющим пальцам скобы и отворачиваем болт крепления цилиндра к нижнему направляющему пальцу (см. «Замена колодок тормозных механизмов передних колес»).

Накидным ключом «на 13» отворачиваем болт крепления цилиндра к верхнему направляющему пальцу, удерживая палец от проворачивания за шестигранник ключом «на 17».

Снимаем скобу тормозного механизма. Зажимаем суппорт в тиски с накладками губок из мягкого металла.

Головкой Е-14 отворачиваем два винта крепления цилиндра к суппорту…

…и отделяем цилиндр от суппорта. Для замены пыльника поршня…

…поддеваем отверткой стопорное кольцо…

Снимаем пыльник с буртика цилиндра. Перед установкой нового пыльника очищаем его посадочные места от грязи и наносим на рабочую кромку пыльника (контактирующую с поверхностью поршня) тонкий слой пластичной смазки. Устанавливаем новый пыльник и собираем скобу (цилиндр с суппортом) в обратной последовательности. Затягиваем винты крепления цилиндра к суппорту предписанным моментом (см. «Приложения»). Перед монтажом скобы…

…вынимаем из отверстия направляющей колодок направляющий палец скобы.

Снимаем пыльник с пальца. Наносим на рабочую поверхность пальца тонкий слой графитовой смазки, поврежденный пыльник заменяем новым. Аналогично смазываем другой направляющий палец. Устанавливаем скобу в обратной последовательности. Прокачиваем гидропривод тормозной системы (см. «Прокачка гидропривода тормозов»).

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
Автомобиль начинает троить;
Свечи зажигания перестают работать эффективно;
Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить.

Выполняется данная процедура следующим образом:

Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие.Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
Аккуратно демонтируйте цилиндр от усилителя.
Отсоединять тормозные трубки не имеет никакого смысла.
Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
Теперь вы легко можете отключить тормозную педаль и усилитель.
Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

Дисковые тормоза

У дисковых тормозов суппорт может быть неподвижным и подвижным. Подвижный суппорт имеет конструкцию, исключающую неравномерное стирание тормозных колодок.

Дисковые тормоза являются более эффективными, способными работать при высоких температурах. Также используются диски с вентиляцией. Увеличение толщины дает возможность установить несколько ребер жесткости. Они могут обеспечить приток воздуха к металлу. Причем во время вращения колеса центробежная сила всасывает воздух и распределяет его равномерно от центра к краям. Именно за счет этого происходит охлаждение металла.

Устройство механизма торможения

Тормозная система на современных авто может включать в себя 3 или 4 контура, выполняющих разные задачи. К ним следует отнести:

Основной.
Дублирующий.
Стояночный (ручной, горный).
Вспомогательный.

Рабочая система

Главную роль среди перечисленных систем играет основная (рабочая). Она используется непосредственно во время езды и предназначена для замедления ТС вплоть (при необходимости) до полной остановки. Существует два типа рабочих систем:

Дисковая.
Барабанная.

Рекомендуем: Снятие селектора автоматической коробки передач автомобиля (АКПП)

Специальные колодки в механизмах первого типа при нажатии педали сжимают диск с двух сторон, не давая ему вращаться и останавливая колесо. В системах второго типа колодки устанавливаются внутри колесного барабана. При надавливании на педаль они распирают его, препятствуя вращению колеса.

Дублирующий тормоз

Дублирующий механизм выполняет страховочную роль, вступая в работу при отказе основного. На одних моделях она полностью дублирует задние, а также передние тормоза, на других ее действие распределяется только на одну из частей (чаще всего на задние цилиндры). Иногда эта функция возлагается на ручной тормоз.

Стояночный механизм

Стояночный (горный, ручной) тормоз предназначен для обеспечения устойчивости машины на месте стоянки. Отпуская тормозную педаль, водитель отключает основную систему. Если площадка, выбранная для остановки, имеет даже незначительный уклон, авто может запросто покатиться, и не остановится, пока не упрется во что-либо на пути. «Чем-либо» может оказаться другой автомобиль, стенка здания или дерево, и тогда повреждения практически гарантированы. Дополнительной функцией ручника является удерживание машины на склоне, если она заглохла во время подъема. В этом случае для того, чтобы тронуться с места, водитель плавно отпускает сцепление, одновременно нажимая акселератор и опуская рычаг горного тормоза. При синхронном выполнении этих действий автомобиль назад не покатится.

Привод ручного тормоза ВАЗ 2106: 1 — чехол; 2 — передний трос; 3 — рычаг; 4 — кнопка; 5 — пружина тяги; 6 — тяга защелки; 7 — втулка; 8 — ролик; 9 — направляющая заднего троса; 10 — распорная втулка; 11 — оттяжная пружина; 12 — задний трос; 13 — кронштейн заднего троса

Вспомогательная система

Вспомогательные тормозные механизмы устанавливаются на крупногабаритные и тяжеловесные машины, используемые для перевозки различных грузов на дальние расстояния. Они позволяют частично разгрузить основную систему, когда автомобиль в течение достаточно длительного времени затормаживается на дорогах, проходящих по холмам или расположенным в горах.

Описание процесса ремонта тормозной системы

Необходимо поддомкратить авто, чтобы иметь возможность демонтировать необходимое колесо. Дальше нужно осмотреть колодки, определив уровень и равномерность их износа. После следует отсоединить суппорт от скобы и визуально осмотреть пыльник поршня на предмет повреждений. У поршня должен быть легкий ход, при его вдавливании в корпус. Бывает так, что даже за целым, на первый взгляд, пыльником скрывается грязь и влага, а соответственно и ржавчина.

Поэтому стоит заглянуть под пыльник, аккуратно воспользовавшись инструментом. Поверхность поршня должна быть чистой и ровной. Если какой-либо из данных дефектов обнаружится, то суппорт нуждается в разборке и восстановлении при помощи ремкомплекта. Кроме этого необходимо проверить состояние направляющих и мест соприкосновения колодок для свободного хода.

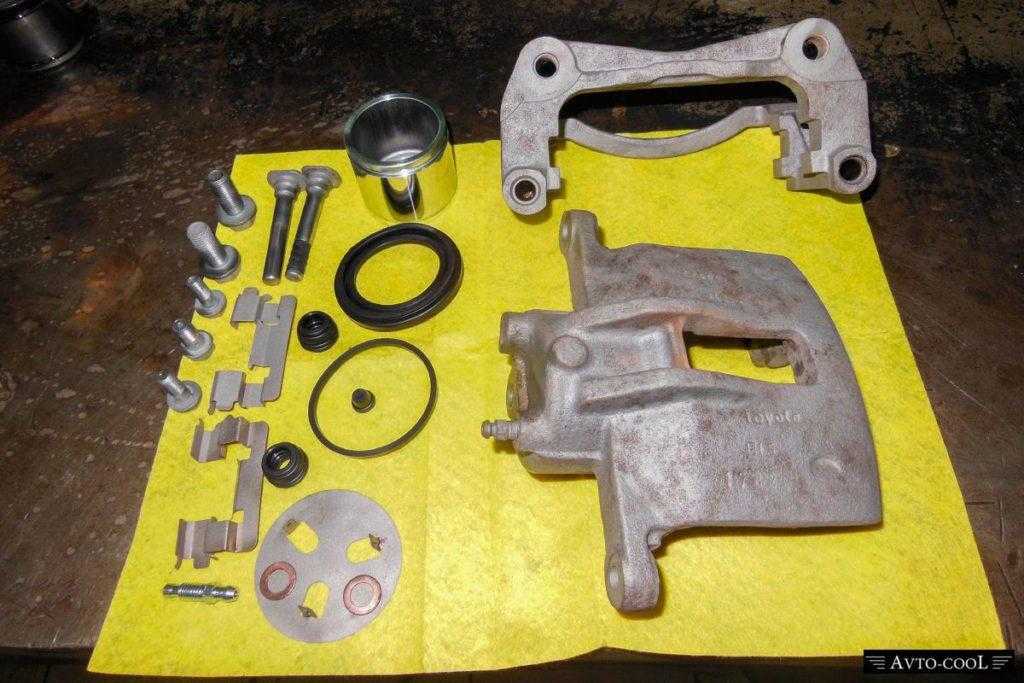

Разборка тормозного суппорта:

Произвести отсоединение тормозной шланги от суппорта. Для предотвращения потери жидкости, следует передавить шланг или закупорить отверстие.
Снять пыльник поршня.
Далее произвести извлечение поршня из корпуса суппорта.
Удаление старой манжеты.
Очищение места посадки пыльника, а также канавки манжеты.
Промывка всего узла в целом и чистыми руками произвести
Установка манжеты, смазанной тормозной жидкостью, в посадочную канавку.
Установка очищенного, либо нового поршня. Производится вертикально, равномерным воздействием руками.
Надевание пыльника в середине пути поршня.
После входа поршня в корпус, следует снова его немного выдвинуть, например воздухом. Такая процедура поможет убедиться, что пыльник сел ровно и не получил повреждений.
Утопленный поршень снова может быть готов к процессу установки.

Стоит также не забывать о прокачке контура, который подвергался утечке жидкости.

Ремонт тормозных суппортов своими руками легко выполнить с элементарными слесарными навыками. Главное, не забывать о внимательности и тщательно выполнять все описанные нюансы работы. Ведь тормозная система — это залог безопасного передвижения автомобиля.

От работоспособности тормозной системы напрямую зависит безопасность водителя и пассажиров транспортного средства. После определенного пробега происходит износ ее составляющих, одной из которых является суппорт. Тем не менее, выполнить ремонт тормозного суппорта вполне реально, хотя чаще всего он выходит из строя вследствие процесса закисания направляющих либо поршней.

Чем это опасно на практике? В случае нарушения работы данного узла, тормозные колодки начинают изнашиваться неравномерно. То же самое касается износа тормозного диска. Что касается колодок, то может наблюдаться повышенный износ, к примеру, внешней по отношению к внутренней. Неравномерный износ свидетельствует о том, что поршни чересчур давят только на одну из колодок, тогда как другая не принимает участия в процессе. Требуется срочный ремонт или замена суппорта, не ожидая, когда его окончательно заклинит.

Ремонт тормозов передних колес Лада Гранта

Передний тормозной механизм дисковый, вентилируемый, с плавающей скобой и одним рабочим цилиндром

Тормозной диск чугунный, его минимально допустимая толщина при износе составляет 17,8 мм.

Зазор между тормозными колодками и диском поддерживается за счет упругости резинового уплотнительного кольца, установленного в проточке стенки рабочего цилиндра.

Плавающая скоба переднего тормозного механизма включает в себя суппорт и колесный цилиндр, стянутые между собой двумя винтами.

Двумя болтами цилиндр крепится к направляющим пальцам, установленным в отверстиях направляющей колодок.

Тормозные колодки поджаты пружинами к пазам направляющей колодок.

В цилиндре установлен поршень с резиновым уплотнительным кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.

Инструкция по замене

Замена или ремонт агрегата могут быть выполнены только после демонтажа главного тормозного цилиндра и разобщения с вакуумным усилителем. Проходит снятие следующим образом:

Первым делом нужно отсоединить минусовую клемму с аккумуляторной батареи. Следующим шагом будет демонтаж трубопроводов ГТЦ. Перед этим необходимо удалить всю рабочую жидкость из бачка цилиндра;
Рядом с ГТЦ находится аварийный индикатор – от него тоже нужно отсоединить колодку с проводами, скрепленными клеммами;

Откручиваем гайку, которая держит цилиндр и бачок

Демонтаж трубок осуществляется с помощью специального ключа;
Далее на штуцера необходимо надеть заглушки, а затем отвести трубки в сторону от ГТЦ;
Отсоединив, трубопровод, можно откручивать гайки, которым агрегат крепится к вакуумному усилителю;
Теперь цилиндр можно извлечь
Готово, снятие завершена, замена проводится в обратном порядке.

Чтобы провести осмотр деталей и последующую замену, необходимо разобрать главный тормозной цилиндр на столе или верстаке. Определив, какие детали нужно поменять, можно приступать к починке. На автомобильном рынке продаются готовые ремкоплекты для ВАЗ 2110. Перед сборкой всех деталей корпус необходимо промыть.

Устройство данного элемента тормозов

Существует два вида дисковых суппортов – передний и задний, их устройство способ ремонта слегка разнятся, но их основные элементы одинаковы:

Корпус, в котором крепится поршень (цилиндр).
Перепускной клапан.
Уплотнительное кольцо.
Поршень (цилиндр).
Пыльник цилиндра.
Стопорное кольцо.
Корпус.
Прижимная планка.
Колодки.
Пыльник направляющей.
Направляющие.
14. Болт крепления.
Тормозной шланг.

Отличие заднего дискового суппорта заключается в наличии стояночного тормоза.

Поэтому в поршне (4) имеется специальная резьба, по которой он накручивается на шток (1) стояночного тормоза. Благодаря этому он может работать под воздействием двух приводов – механического (стояночного) и гидравлического.

Возможные неполадки дисковых тормозных систем

Поломка дисковой тормозной системы происходит в случае выхода из строя отдельных ее элементов. Неисправными могут оказаться части суппорта, колодки, направляющие и прочие детали.

Основной проблемой суппортов всех типов является износ поршневых уплотнителей (манжеты) вследствие воздействия влаги и грязи, что приводит к выходу из строя самого поршня. Манжета может набухнуть либо растрескаться.

Испорченный уплотнитель приводит к неисправности в работе поршня (не возвращается на место при растормаживании), утечке тормозной жидкости, разгерметизации и завоздушиванию системы.

Признаки неисправных суппортов:

авто уводит в сторону в момент торможения;
для остановки требуется больше усилий;
педаль пульсирует или проваливается;
задние тормоза блокируются при резкой остановке;
тормоза клинит.

Колодки имеют свойство изнашиваться по объективным причинам, но иногда процесс происходит неравномерно. Такое возможно при закисании нижней направляющей. Колодка стирается только в верхней части. Также колодки может заклинить. Происходит это часто из-за коррозии. При этом показано удаление ржавчины, зачистка детали и добавление специальной смазки.

Закисание — характерная для плавающих суппортов неисправность, обусловленная тем, что направляющие теряют подвижность из-за прихода в негодность пыльников. Через отверстие на деталь попадает вода, грязь, что приводит к окислению. Подвижность ее нарушается либо прекращается, что провоцирует перекос и заклинивание устройства.

Закиснуть может и поршень тормозного цилиндра. Свидетельствовать о неисправности подобного рода может увеличившийся тормозной путь.

Неисправности, причиной которых стали испорченные уплотнители и пыльники, решаются разбором проблемной части, тщательной очисткой, смазкой и заменой испорченного комплектующего.

Завоздушивание. Признаком того, что в гидросистему попал воздух, служит вялое торможение. В таком случае следует провести диагностику, заменить испорченные детали, долить либо заменить тормозную жидкость, удалить воздух, прокачав тормоза.

Принцип работы и конструкция тормозов

//www.youtube.com/watch?v=Av-jj8NNrv8

Проследим принцип работы на гидравлических тормозах:

Водитель жмет на педаль, чем приводит в движение поршень в главном тормозном цилиндре. Автоматически подключается усилитель тормоза, снижая нагрузку на педаль тормоза;
Жидкость через трубопроводы передает давление в тормозные механизмы, которые создают сопротивление вращению колес — происходит торможение;
При снятии ноги с педали, возвратная пружина тянет поршень назад, вследствие чего снижается давление, освободившаяся жидкость направляется обратно к главному цилиндру – колеса растормаживаются.

Гидравлическая тормозная система

тормозные шланги высокого давления;
педаль тормоза;
рабочие тормозные цилиндры передних и задних колес;
вакуумный усилитель тормозов;
трубопроводы;
главный тормозной цилиндр с бачком.

контур, правый задний — левый передний тормозные механизмы;
сигнальный датчик
контур левый задний — правый передний тормозные механизмы;
бачок тормозной жидкости главного тормозного цилиндра;
главный тормозной цилиндр
усилитель тормозов вакуумный
педаль тормоза
регулятор давления между контиурами
трос тормоза, стояночного
тормозной механизм — заднее колесо
регулировочный наконечник стояночного тормоза
рычаг привода тормоза стояночного
тормозной механизм колеса переднего

Механическая система тормоза

Механический – в стояночной тормозной системе. Хотя в последних моделях используют и электропривод, тогда его называют электромеханическим ручником.

Для слаженной и безопасной работы тормозов, современные авто оснащены всевозможными электронными блоками, улучшающими их работу: АБС, усилитель экстренного торможения, блок распределения тормозных усилий.

Пневматическая система тормозов

Пневматический привод применяется в основном на большегрузных автомобилях.

Отличие этой системы от гидравлической в том, что вместо тормозной жидкости в системе работает воздух. Давлением воздуха разжимаются тормозные колодки, а давление воздуха в системе обеспечивает специальный компрессор, работающи от двигателя через ременную передачу.

Комбинированный привод

Комбинированный привод – это комбинация из нескольких типов тормозных систем. К примеру, совмещение гидравлического привода с воздушным, электрического и пневматического, есть и такие.

Замена колодок тормозов передних колес

Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки.

Накидным ключом на 13 отворачиваем болт, удерживая направляющий палец ключом на 17

Вынимаем болт со стопорной пластиной

Вынимаем тормозные колодки из их направляющей.

Очищаем от грязи и коррозии посадочные места колодок в суппортах и направляющей колодок.

Раздвижными пассатижами утапливаем поршень в цилиндр.

При другом способе устанавливаем на место внутреннюю колодку и опускаем скобу в рабочее положение.

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками.

Проверяем уровень в бачке.

Виды тормозных дисков

Тормозные диски должны обладать хорошей теплопроводностью и теплоемкостью, быть жесткими и выдерживать воздействие колодок. Изделия различаются по размеру, что в конечном итоге влияет на размер подходящего колеса. Очевидно, что для каждой машины необходимо подбирать соответствующие ей комплектующие.

В зависимости от особенностей конструкции различаются:

обычные диски;
вентилируемые;
перфорированные;
с насечками.

Обычные

Цельная, без отверстий, деталь без каких-либо хитростей в конструкции. Используется на старых машинах, для которых свойственная спокойная езда.

Быстро нагреваются и медленно остывают. Не самая эффективная модель, но зато простая и доступная.

Вентилируемые тормозные диски

Трение колодок о диски приводит к нагреву детали. Единственным способом понизить температуру является охлаждение изделия воздухом.

Вентилируемые модели представляют собой «сэндвичи» из 2 обычных роторов с перегородками. Конструкция помогает воздуху циркулировать в созданных просветах и эффективно отводить тепло.

Перфорированные диски

Для тех же целей на поверхности перфорированных дисков выполняются отверстия. Уменьшенная жесткость компенсируется снижением риска получить деформацию при температурных колебаниях.

Диски с насечками

На поверхности диска выполнены косые углубления (насечки). Они помогают отводить горячий воздух от рабочей поверхности, увеличивают площадь диска для более качественного охлаждения и снижают взаимодействие с колодкой, что помогает уменьшить нагрев деталей.

Замена колодок тормозов передних колес

Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки.

Снимаем переднее колесо

1. Пассатижами отгибаем края стопорной пластины болта крепления цилиндра к нижнему направляющему пальцу суппорта.

2. Накидным ключом на 13 отворачиваем болт, удерживая направляющий палец ключом на 17

3. Вынимаем болт со стопорной пластиной

4. Поднимаем скобу

5. Вынимаем тормозные колодки из их направляющей.

Очищаем от грязи и коррозии посадочные места колодок в суппортах и направляющей колодок.

6. Раздвижными пассатижами утапливаем поршень в цилиндр.

7. При другом способе устанавливаем на место внутреннюю колодку и опускаем скобу в рабочее положение.

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками.

Замена передних и задних тормозных колодок Лада Гранта

Передние и задние тормозные колодки могут эксплуатироваться до толщины накладок не менее 1,5 мм, это их наименьшая величина (величина не менее 1,5 мм одинакова для передних и задних колодок). При меньшем значении накладок на тормозных колодках Лада Гранта, возможен выход резиновых герметизирующих колец установленных на поршне из поля уплотнения расположенном на полости цилиндра в тормозном механизме. Разгерметизация уплотнения повлечет за собой пропуск тормозной жидкости во внешнюю среду и приведет к поломке и неэффективной работе тормозов автомобиля.

Для того чтобы гарантировано поменять колодки старые на новые меняйте их не дожидаясь износа в 1,5 мм. Достаточно для замены 5 — 7 мм. Дело в том, что при длительной эксплуатации в предельном положении поршня, ранее рабочие уплотнительные поверхности могут забиться отложениями, что не позволит возвратить поршень в исходное рабочее положение в тормозном цилиндре, в положение соответствующее толщине новых тормозных колодок.

При замене колодок меняйте их только комплектно с двух сторон. Это позволит вам избежать разности схватывания при торможении и соответственно увода автомобиля в сторону.

Для замены передних колодок Лада Гранта вам потребуются: отвертка с плоским лезвием, зубило, молоток, два ключа и «на 17», монтажка
