Технические характеристики
ПАЗ 3205 оснащен одной автоматической дверью и пневматической тормозной системой. В некоторых модификациях автобуса имеется две автоматические двери, которые управляются с панели приборов водителя. Номинальная вместимость салона автобуса – 41 человек при расчете в 5 персон на квадратный метр площади. Число мест для сидения составляет от 21 до 25 штук. Все они обтянуты кожзамом, для которого характерен длительный срок эксплуатации.
Двигатель
Мод. ЗМЗ-672-11, бензиновый, V-обр. (900), 8 цил., 92.х80 мм, 4,25 л, степень сжатия 7,6, порядок работы 1-5-4-2-6-3-7-8; мощность 88,3 кВт (120 л.с.) при 3200-3400 об/мин; крутящий момент 284,5 Н-м (29 кгс-м) при 2000-2500 об/мин; карбюратор К-135; воздушный фильтр инерционно-масляный.
Трансмиссия
Сцепление — однодисковое, привод выключения — гидравлический. Коробка передач 4-ступ., передат. числа: I-6,65; II-3,09; III-1,71; IV-1,00; ЗХ-7,77; синхронизаторы — на III и IV передачах. Раздаточная коробка (у ПАЗ-3206) 2-ступ. передат. числа: 1-1,963; 11-1,00. Карданная передача: у ПАЗ-3205 состоит из двух валов с промежуточной опорой; у ПАЗ-3206 — три карданные передачи: от двигателя к раздаточной коробке и от раздаточной коробки к мостам. Главная передача — одинарная, гипоидная, передат. число 6,83.
Колеса и шины
Колеса — дисковые, ободья 6.0Б-20 с бортовыми кольцами, крепление на 6 шпильках. Шины 8,25R20 (240R508), на ПАЗ-3205 — мод.К-84 или КИ-63, НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : мод. К-84 — передние 6,0, задние 5,0; мод. КИ-63 — передние 6,1, задние 5,0. На ПАЗ-3206 — шины мод. К-55А; НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : передние 6,0, задние 4,3. Число колес 6+1.
Подвеска
Зависимая, передняя — на полуэллиптических рессорах, два амортизатора, задняя — то же, с корректирующими пружинами, дна амортизатора. На ПАЗ-3206 передняя и задняя подвески — со стабилизатором поперечной устойчивости.
Рулевое управление
Мод. МАЗ-5336-34000 10-60, рулевой механизм — винт с шариковой гайкой и сектор, гидроусилитель передат. число 23,55, ном. давление в усилителе 65-70 кг/см. кв. Люфт рулевого колеса при работающем усилителе до 150.
Электрооборудование
Напряжение 12 В, ак. батарея 6СТ-105ЭМС, генератор Г287 с встроенным выпрямителем и регулятором напряжения РР132, стартер СТ230-А, распределитель Р133-Б, транзисторный коммутатор ТК1 02, катушка зажигания Б116, свечи А11-3.
Технические характеристики
ПАЗ 3205 оснащен одной автоматической дверью и пневматической тормозной системой. В некоторых модификациях автобуса имеется две автоматические двери, которые управляются с панели приборов водителя. Номинальная вместимость салона автобуса – 41 человек при расчете в 5 персон на квадратный метр площади. Число мест для сидения составляет от 21 до 25 штук. Все они обтянуты кожзамом, для которого характерен длительный срок эксплуатации.
Двигатель
Мод. ЗМЗ-672-11, бензиновый, V-обр. (900), 8 цил., 92.х80 мм, 4,25 л, степень сжатия 7,6, порядок работы 1-5-4-2-6-3-7-8; мощность 88,3 кВт (120 л.с.) при 3200-3400 об/мин; крутящий момент 284,5 Н-м (29 кгс-м) при 2000-2500 об/мин; карбюратор К-135; воздушный фильтр инерционно-масляный.
Трансмиссия
Сцепление — однодисковое, привод выключения — гидравлический. Коробка передач 4-ступ., передат. числа: I-6,65; II-3,09; III-1,71; IV-1,00; ЗХ-7,77; синхронизаторы — на III и IV передачах. Раздаточная коробка (у ПАЗ-3206) 2-ступ. передат. числа: 1-1,963; 11-1,00. Карданная передача: у ПАЗ-3205 состоит из двух валов с промежуточной опорой; у ПАЗ-3206 — три карданные передачи: от двигателя к раздаточной коробке и от раздаточной коробки к мостам. Главная передача — одинарная, гипоидная, передат. число 6,83.
Колеса и шины
Колеса — дисковые, ободья 6.0Б-20 с бортовыми кольцами, крепление на 6 шпильках. Шины 8,25R20 (240R508), на ПАЗ-3205 — мод.К-84 или КИ-63, НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : мод. К-84 — передние 6,0, задние 5,0; мод. КИ-63 — передние 6,1, задние 5,0. На ПАЗ-3206 — шины мод. К-55А; НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : передние 6,0, задние 4,3. Число колес 6+1.
Подвеска
Зависимая, передняя — на полуэллиптических рессорах, два амортизатора, задняя — то же, с корректирующими пружинами, дна амортизатора. На ПАЗ-3206 передняя и задняя подвески — со стабилизатором поперечной устойчивости.
Тормоза
Рабочая тормозная система — двухконтурная, с: пневмогидравлическим приводом, барабанными механизмами (диаметр 380 мм, ширина накладок 100 мм), разжим — кулачковый. Стояночный тормоз — трансмиссионный — барабанный, привод — механический. Запасной тормоз — один из контуров рабочей тормозной системы. Давление в пневмоприводе тормозов 5,2-5,5 кгс/см . Имеется предохранитель против замерзания конденсата.
Рулевое управление
Мод. МАЗ-5336-34000 10-60, рулевой механизм — винт с шариковой гайкой и сектор, гидроусилитель передат. число 23,55, ном. давление в усилителе 65-70 кг/см. кв. Люфт рулевого колеса при работающем усилителе до 150.
Электрическая Схема Автобуса
Перед пуском двигателя с использованием ЭФУ включают приборы на щитке мотоотсека выключателем 9 рис. Оценка состояния стартера может оказаться неверной, если падение напряжения во всех цепях пуска превышает допустимое.
Степень зарядки можно оценить с помощью измерения плотности проб, взятых из аккумулятора. При этом падении напряжения следует зафиксировать показываемую амперметром силу тока. Срабатывает реле Р1, контакты Р1 через переключатель указателя поворотов подключают лампы указателей к положительному выводу питания системы. Как читать электрические схемы автомобиля Для замеров необходим точный вольтметр, предназначенный для измерения малых напряжений. По результатам проверки аккумулятор можно считать исправным, если напряжение элементов не ниже 1,5 В, т. Он включается тумблером с левой стороны. Следовательно, начинать проверку целесообразно с измерения переходных сопротивлений в местах, показанных на рис. Включение фонарей 6 сигнала торможения выполняется реле К4 блока 1. При нажатии на кнопку выключателя 7 должна загораться контрольная лампа фонаря 9. При напряжении замера 24 В контрольная лампа должна гореть, поскольку транзистор Г4 открыт случай полного возбуждения. Аварийная сигнализация. Устройство и принцип работы.
Технические характеристики автобуса
Кузов относится к несущему типу. Он рассчитан на 6 лет непрерывной эксплуатации без перерыва на ремонтные работы. Снаряженная масса транспорта 6.37 тонн, длина 816.5 см, а общие размеры 816.5х250х294. В кузове размещен мотор мощностью 136 лошадиных сил. Верхний предел нагрузки на переднюю и заднюю оси — 3.89 и 6.1 тонны соответственно.
На фото представлен автобус с индексом 4234 04.
Рассматривая дальше технические характеристики ПАЗ 4234, можно заметить, что количество ступеней КПП равно пяти. Машина имеет подвеску листового типа и двухконтурные тормоза с ABS.
Объем бака рассчитан на 105 литров. Горючее проходит двухступенчатую фильтрацию. Благодаря чему снижается число выбросов вредных веществ в атмосферу. При неполной нагрузке ПАЗ 4234 расход топлива составляет 18.4 литра. А при максимальной загруженности — 24 литра.
Для комфортного управления автобусом руль оснащен гидроусилителем. Колесная формула у ПАЗ 4234 05 стандартная — 4х2. Вращающий момент составляет 1300-1700 об/мин. Шины 245/70R19,5, которые предназначаются для класса I-II.
Проводя аналогию с другими версиями автобусов, у ПАЗ 4234 некоторые технические характеристики незначительно отличаются. Однако, у версии есть несравненные преимущества, что ее и выделяет.
Преимущества тормозной системы
Автобус ПАЗ 4234 имеет ключевое свойство — безопасность. Повышенная защита пассажиров от травм достигается работой системы тормозов. Причем тормозная система состоит из:
- запасной;
- стояночной;
- рабочей.
При максимальной скорости в 95 км/ч, автобус способен остановиться за короткий временной промежуток без потери управления.
Салон
Существует три варианта конструкции автобусного салона: стандартный, утепленный и школьный.
- Стандартный — самый востребованный автобус паз 4234 04 на рынке. Простота и надежность повышает его экономичность и комфорт в перевозках пассажиров.
- Утепленный — в сравнении с предыдущей версией имеет двойное остекленение боковых окон и утепленный пассажирский салон с системами циркуляции и обогрева воздуха.
- Школьная версия выполнена в соответствии с ГОСТ Р51160-98 и отвечает требованиям автобуса, предназначенного для перевозки детей.
В остальном, три вида салона имеют две двери для комфортного входа/выхода пассажиров, полумягкие сидения с комфортным расстоянием между ними, а высота потолка рассчитана на людей ростом до 196 см. Водительское кресло оснащено амортизирующей подвеской, регулировкой на уровне горизонта и позволяет выполнять наклон спинки.
Система естественной вентиляции заключается в продуманном размещении люков и форточек. Воздух циркулирует по салону и охлаждает его. Отопление — жидкостное, что позволяет передавать тепло от охлаждающего контура мотора напрямую к 5 обогревателям, размещенным по салону.
Ремонтные работы
Автобус ПАЗ 4234 прост в обслуживании. Под каждую модификацию производится множество запчастей, что позволяет устранять любые неполадки в короткий срок. Детали для транспорта конструирует, как сам производитель, так и сторонние фирмы, занимающиеся обслуживанием автотранспорта городского типа. Для упрощенного поиска запчастей под требуемую модель существуют специализированные каталог и сайты.
Диагностируя автобус ПАЗ 4234 необходимо учитывать, что схема электропроводки имеет два разветвления: одно на двигатель, а второе — в салон.
Эффективность ПАЗ 4234 05, как транспорта городского типа:
- низкая стоимость обслуживания;
- короткий срок окупаемости;
- доступность запчастей;
- надежность и долговечность.
При необходимости автобус может быть оснащен модулем «Комфорт». Он включает тонированные стекла, встроенную в салоне аудио- или видеосистему, колеса размером до 19.5″ и утепление.
В некоторые модификации дополнительно входят ремни безопасности, противотуманные фары, система GPS и цифровой тахограф.
Блоки реле
Блок в моторном отсеке
Данная панель закрыта защитной крышкой. Так же может располагаться на панели под кожухом над дверью водителя.
p, blockquote 9,0,0,0,0 —>
Схема
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Расшифровка
p, blockquote 12,0,0,0,0 —>
Блок в салоне
Под щитком приборов могут крепится следующие реле: реле стартера; реле обогрева зеркал; реле габаритных фонарей; реле освещения левой стороны; реле отопителя водителя; реле отопителей салона правой стороны (1 шт.) и левой стороны (1 шт.); реле центрального обдува ветрового стекла.
p, blockquote 14,0,0,0,0 —>
Достоинства внутреннего оформления салона
Просторный салон, оборудованный двумя дверьми для удобно входа и выхода пассажиров. Преимущество кресел в салоне данной модификации – в их мягкости и удобных спинках.
Большой промежуток между сидениями дает возможность сесть не упираясь в передние ряды. Высота салона от потолка до пола – 197 сантиметров, что комфортно для собственников высокого роста.
Отопительная система — жидкостная, гоняющая тепло к пяти обогревателям. Вентиляция в устройстве автобуса не предусмотрена, вентиляционный процесс происходит за счет грамотно спроектированных люков и окон. С помощью них происходит циркулирование воздуха по салону, что дает возможность поддерживать оптимальный микроклимат в летнее время года.
Блоки реле
Блок в моторном отсеке
Данная панель закрыта защитной крышкой. Так же может располагаться на панели под кожухом над дверью водителя.
p, blockquote 9,0,0,0,0 —>
Схема
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Расшифровка
p, blockquote 12,0,0,0,0 —>
- реле поворотов и аварийной сигнализации
- реле заднего противотуманного фонаря
- реле ближнего света фар
- реле дальнего света фар
- реле сигналов торможения
- реле аварийной сигнализации
- реле звукового сигнала
- реле противотуманных фар
- реле отключения АКБ
- реле отключения возбуждения генератора
Блок в салоне
Под щитком приборов могут крепится следующие реле: реле стартера; реле обогрева зеркал; реле габаритных фонарей; реле освещения левой стороны; реле отопителя водителя; реле отопителей салона правой стороны (1 шт.) и левой стороны (1 шт.); реле центрального обдува ветрового стекла.
p, blockquote 14,0,0,0,0 —>
Блоки предохранителей
Находятся под панелью приборов.
Вариант 1
Характерен для более старых моделей и состоит из 2 отделов
Схема
Назначение
Левый блок
| 1FU1 | 8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей |
| 1FU2 | 8А Питание выключателя плафона водителя, аварийного выключателя |
| 1FU3 | 16А Питание приборов, блока АБС, система зажигания |
| 1FU4 | 8А Питание контрольных ламп, выключателя фонарей заднего хода |
| 1FU5 | 8А Питание левого стеклоочистителя |
| 1FU6 | 8А Питание циркуляционного насоса |
| 1FU7 | 8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра |
| 1FU8 | 16А Питание противотуманных фонарей |
| 1FU9 | 8А Питание габаритных фонарей правой стороны |
| 1FU10 | 8А Питание габаритных фонарей левой стороны |
Правый блок
| 2FU1 | 16А Питание реле звуковых сигналов, осушителя воздуха |
| 2FU2 | 16А Питание выключателя обдува ветрового стекла |
| 2FU3 | 16А Питание выключателя плафонов салона, подкапотной лампы и розетки |
| 2FU4 | 8А Питание выключателя плафонов салона правой стороны |
| 2FU5 | 8А Питание фары левой Дальний свет |
| 2FU6 | 8А Питание фары правой Дальний свет Питание контрольной лампы Дальний свет |
| 2FU7 | 8А Питание фары левой Ближний свет, выключателя задних противотуманных фонарей |
| 2FU8 | 8А Питание фары правой «Ближний свет» |
| 2FU9 | 8А Питание правого стеклоочистителя, фонари стоп-сигнала |
| 2FU10 | 8А Запасной |
Вариант 2
Состоит из 3 отделов (плат предохранителей).
Схема

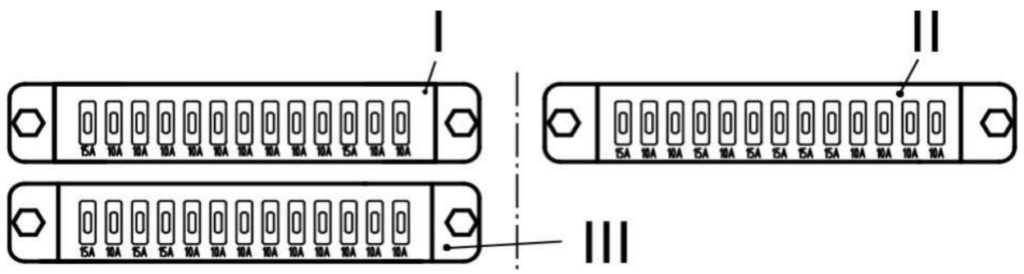

I – с 1FU1 по 1FU13; II с 2FU1 по 2FU13; III с 3FU1 по 3FU13
Обозначение
| 1FU1 | Резерв |
| 1FU2 | 10А Управление дверями салона с места водителя; Спидометр электронный |
| 1FU3 | 10А Реле поворотов; Аварийная сигнализация |
| 1FU4 | 10А Осушитель воздуха; Спидометр электронный |
| 1FU5 | 10А Электромагнитный клапан останова, Зажигание |
| 1FU6 | 10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов |
| 1FU7 | 10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания |
| 1FU8 | 10А Управление подогревателем жидкостным |
| 1FU9 | 10А Циркуляционный насос, Противотуманные фонари |
| 1FU10 | 10А Стеклоомыватель; Указатель напряжения |
| 1FU11 | 15А Сигналы звуковые |
| 1FU12 | 10А Фонари габаритные правые; Плафоны освещения двери |
| 1FU13 | 10А Фонари габаритные левые; Лампы подсветки приборов |
| 2FU1 | Резерв |
| 2FU2 | 10А Плафоны освещения правой стороны салона |
| 2FU3 | 10А Стеклоочиститель левый |
| 2FU4 | 15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света |
| 2FU5 | 10А Электродвигатель обдува бокового стекла |
| 2FU6 | 15А Электродвигатель обдува ветрового стекла |
| 2FU7 | 15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07) |
| 2FU8 | 15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2 |
| 2FU9 | 15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем |
| 2FU10 | 10А Фара головная левая дальнего света |
| 2FU11 | 10А Фара головная правая дальнего света; Лампа контрольная Дальний свет |
| 2FU12 | 10А Фара головная левая ближнего света |
| 2FU13 | 10А Фара головная правая ближнего света |
| 3FU1 | Резерв |
| 3FU2 | 10А Устройство ограничения скорости (для ПАЗ-32053-77) |
| 3FU3 | 15А Питание света фар, реле ближний свет фар / дальний свет фар |
| 3FU4 | 15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека |
| 3FU5 | 10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70) |
| 3FU6 | 10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70) |
| 3FU7 | 10А Фары противотуманные |
| 3FU8 | 10А Обогрев зеркал заднего вида |
| 3FU9 | 10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования |
| 3FU10 | 10А Резерв |
| 3FU11 | 10А Привод двери. Экстренное открывание дверей |
| 3FU12 | 10А Резерв |
| 3FU13 | 10А ЭБУ двигателя, реле стартера |
Дополнительные опции
- Аудиосистема
- «Утепленный пакет»
- Тонированные стекла
- Видеорегистратор наружного и внутреннего наблюдения
- Цифровой тахограф
- ГЛОНАСС/GPS
- Противотуманные фары
- Противоскользящие ступени
- Дополнительная ступенька
- Кнопка экстренной связи с водителем
- Устройство ограничения скорости и движения при открытых дверях
- Специальные ремни безопасности
Водительское место в автобусе ПАЗ-32053-70. ГАЗ
- Установка кондиционера без разводки по полкам «сплит система или моноблок» любой мощности
- Установка рейсоуказателей
- Подголовники (материал)
- Чехлы на сидения
- Установка автомагнитолы (+ 4 динамика и антенна)
- Абонентский терминал Гранит-навигатор 2.07CD/MP3 проигрыватель + 4 динамика + установка
- DVD магнитола + установка
- Монитор 14,1″
- Монитор 17″ с ТВ тюнером
- Монитор 20″
- Автомобильный навигатор
- Антикоррозийная обработка
- Камера заднего вида с цветным монитором
- Датчики парковки 4 шт. (2 перед., 2 зад. или 4 зад.)
- Датчики парковки 8 шт. (4 перед., 4 зад.)
- Сигнализация и два 2-кнопочных программир. брелка
- Сигнализация Starline и брелок с двусторонней связью и ЖК-дисплеем + установка
- Комплект центрального замка+установка
- Алкозамок (блокировка двигателя при положительном показании алкотестера)
- Страхование
- Зимняя / шипованная / летняя / всесезонная резина, диски
- Кнопка остановки по тебованию
- Указатель маршрута
- Доставка до склада покупателя
- Диски
- Набор автомобилиста
- Комплект расходников для ТО 1, ТО 2, ТО 3
- Комплект ремней на двигатель, тормозных накладок
Технические характеристики автобуса
Кузов относится к несущему типу. Он рассчитан на 6 лет непрерывной эксплуатации без перерыва на ремонтные работы. Снаряженная масса транспорта 6.37 тонн, длина 816.5 см, а общие размеры 816.5х250х294. В кузове размещен мотор мощностью 136 лошадиных сил. Верхний предел нагрузки на переднюю и заднюю оси — 3.89 и 6.1 тонны соответственно.
На фото представлен автобус с индексом 4234 04.
Рассматривая дальше технические характеристики ПАЗ 4234, можно заметить, что количество ступеней КПП равно пяти. Машина имеет подвеску листового типа и двухконтурные тормоза с ABS.
Объем бака рассчитан на 105 литров. Горючее проходит двухступенчатую фильтрацию. Благодаря чему снижается число выбросов вредных веществ в атмосферу. При неполной нагрузке ПАЗ 4234 расход топлива составляет 18.4 литра. А при максимальной загруженности — 24 литра.
Для комфортного управления автобусом руль оснащен гидроусилителем. Колесная формула у ПАЗ 4234 05 стандартная — 4х2. Вращающий момент составляет 1300-1700 об/мин. Шины 245/70R19,5, которые предназначаются для класса I-II.
Проводя аналогию с другими версиями автобусов, у ПАЗ 4234 некоторые технические характеристики незначительно отличаются. Однако, у версии есть несравненные преимущества, что ее и выделяет.
Преимущества тормозной системы
Автобус ПАЗ 4234 имеет ключевое свойство — безопасность. Повышенная защита пассажиров от травм достигается работой системы тормозов. Причем тормозная система состоит из:
- запасной;
- стояночной;
- рабочей.
При максимальной скорости в 95 км/ч, автобус способен остановиться за короткий временной промежуток без потери управления.
Салон
Существует три варианта конструкции автобусного салона: стандартный, утепленный и школьный.
- Стандартный — самый востребованный автобус паз 4234 04 на рынке. Простота и надежность повышает его экономичность и комфорт в перевозках пассажиров.
- Утепленный — в сравнении с предыдущей версией имеет двойное остекленение боковых окон и утепленный пассажирский салон с системами циркуляции и обогрева воздуха.
- Школьная версия выполнена в соответствии с ГОСТ Р51160-98 и отвечает требованиям автобуса, предназначенного для перевозки детей.
В остальном, три вида салона имеют две двери для комфортного входа/выхода пассажиров, полумягкие сидения с комфортным расстоянием между ними, а высота потолка рассчитана на людей ростом до 196 см. Водительское кресло оснащено амортизирующей подвеской, регулировкой на уровне горизонта и позволяет выполнять наклон спинки.
Система естественной вентиляции заключается в продуманном размещении люков и форточек. Воздух циркулирует по салону и охлаждает его. Отопление — жидкостное, что позволяет передавать тепло от охлаждающего контура мотора напрямую к 5 обогревателям, размещенным по салону.
Ремонтные работы
Автобус ПАЗ 4234 прост в обслуживании. Под каждую модификацию производится множество запчастей, что позволяет устранять любые неполадки в короткий срок. Детали для транспорта конструирует, как сам производитель, так и сторонние фирмы, занимающиеся обслуживанием автотранспорта городского типа. Для упрощенного поиска запчастей под требуемую модель существуют специализированные каталог и сайты.
Диагностируя автобус ПАЗ 4234 необходимо учитывать, что схема электропроводки имеет два разветвления: одно на двигатель, а второе — в салон.
Эффективность ПАЗ 4234 05, как транспорта городского типа:
- низкая стоимость обслуживания;
- короткий срок окупаемости;
- доступность запчастей;
- надежность и долговечность.
При необходимости автобус может быть оснащен модулем «Комфорт». Он включает тонированные стекла, встроенную в салоне аудио- или видеосистему, колеса размером до 19.5″ и утепление.
В некоторые модификации дополнительно входят ремни безопасности, противотуманные фары, система GPS и цифровой тахограф.
Электрооборудование ПАЗ 4234-04, ПАЗ 32053-04
Система электpообоpудования автобуса однопpоводная, отpицательные клеммы источников тока соединены с коpпусом («массой») автобуса. Номинальное напряжение 24 В.
К источникам электpоэнеpгии на автобусе относятся две аккумулятоpные батаpеи и генеpатоp пеpеменного тока с встpоенным выпpямителем. Генеpатоp включен паpаллельно с аккумулятоpными батаpеями.
Аккумулятоpные батаpеи (сокр. АКБ) напpяжением 12 В и ёмкостью по 100 А-ч в количестве двух штук установлены в аккумуляторном ящике, расположенном по правой боковине кузова за пассажирской дверью. Допускается применение аккумуляторных батарей импоpтного пpоизводства с аналогичными характеристиками.
Батаpеи соединены между собой последовательно. В аккумуляторном ящике имеются два выключателя АКБ: один поз. 8 — отключение «+ 30», с дистанционным управлением от кнопки на нащитке приборов; другой — поз. 1 — отключение «минус АКБ» с механическим выключением.
Аккумуляторный ящик
Блок реле электрооборудования расположен на панели под кожухом над дверью водителя.
Под щитком приборов располагаются следующие реле: реле системы отопления – 3 шт.; — реле обдува – 3 шт.; реле обогрева зеркал – 1 шт.; реле освещения левой стороны – 1 шт.; реле габаритных фонарей – 1 шт.
Все цепи потребителей тока автобуса, защищены плавкими предохранителями. На автобусе применено 4 блока предохранителей:
- блок «силовых» предохранителей БПР-5-4, находящийся в ящике АКБ c правой стороны
- 3 блока предохранителей БПР I-III, расположенны около рулевой колонки — смотри рисунок. I – с 1FU1 по 1FU13 II — с 2FU1 по 2FU13 III — с 3FU1 по 3FU13
