Диагностика лады весты: зачем ее проводить

Блок предохранителей Лада Веста в моторном отсеке

Доступ к этому блоку еще проще — достаточно открыть капот и вскрыть блок рядом с аккумулятором.№

Цепь	Тип
60	70А	К30М	ЭУРУ	maxi
61	30А	К30М	Обогрев заднего стекла	maxi
62	40А	К30М	ESP	maxi
63	15А	К30М	Муфта кондиционера	avto
64
65	25А	К30М	ESP	avto
66	5А	К15М	Контроллер АМТ	mini
67
68	70А	К30М	Контроллер АМТ	maxi
69	15А	Управление реле муфты кондиционера и блока реле	avto
70	60А	К30М	K30S	maxi
71	60А	АКБ	maxi
72	60А	АКБ	maxi
73	10А	К30М	Звуковой сигнал	mini
74	5А	К15М	Выключатель света заднего хода	mini
75	60А	К30М	Обогрев ветрового стекла	maxi
76	10А	К30М	Реле тревожного звукового сигнала	mini
77
78	10А	Питание датчиков кислорода, клапана продува Адсорбера, клапана ГРМ	maxi mini
79	40A	К30М	Блок реле/реле вентилятора охлаждения	maxi
80	5A	К15М	Обмотка реле обогрева ветрового стекла	mini
Реле	Номинал	Назначение
К21	30А	Реле обогрева ветрового стекла 1
К22	30А	Реле обогрева ветрового стекла 2
К23	30А	Реле стартера
К24	20А	Реле звукового сигнала
К25	20А	Реле тревожного звукового сигнала
К26
К27	20А	Главное реле КСУД
К28	20А	Реле муфты компрессора кондиционера
К29	40А	Реле вентилятора охлаждения

Напомним, что максимальная сила тока на предохранителе определяется по приведенной таблице. Номер предохранителя указывается на корпусе монтажного блока, а сила тока на предохранителе указана на его левой стороне.

Если после замены вышедшего из строя предохранителя он вновь оплавился, то необходимо обратиться к дилеры для устранения причины высокой силы тока.

Назначение и конструкция контроллера автомобиля Лада Веста

Управляющим устройством в системе управления двигателем 21129 является контроллер М86 системы управления двигателем (КСУД).

На основе информации, полученной от датчиков, контроллер рассчитывает параметры регулирования впрыска топлива при высоких ходовых качествах и низким расходом топлива.

Контроллер расположен в подкапотном пространстве на левой стойке передней подвески.

Контроллер управляет исполнительными механизмами, такими как топливные форсунки, дроссельный патрубок с электроприводом, катушка зажигания, нагреватель датчика кислорода, клапан продувки адсорбера и различными реле.

Контроллер управляет включением и выключением главного реле (реле зажигания), через которое напряжение питания от аккумуляторной батареи поступает на элементы системы.

Контроллер включает главное реле при включении зажигания. При выключении зажигания контроллер задерживает выключение главного реле на время, необходимое для подготовки к следующему включению (завершение вычислений, установка дроссельной заслонки в положение, предшествующее запуску двигателя).

КСУД выполняет функцию иммобилизации, обмениваясь кодами с ЦБКЭ (контроллером ВСМ).

Если в результате обмена определяется, что коды не корректны, то блокировка запуска двигателя в КСУД не снимается.

Контроллер выполняет также функцию диагностики системы. Он определяет наличие неисправностей элементов системы, включает сигнализатор и сохраняет в своей памяти коды, обозначающие характер неисправности и помогающие механику осуществить ремонт.

На автомобиле LADA VESTA реализован интерфейс обмена данными между контроллером ЭСУД, колодкой диагностики и контроллерами (блоками управления) других систем автомобиля по шине CAN.

По шине CAN происходит обмен кодами иммобилизатора между контроллером ЭСУД и ЦБКЭ, обмен информацией о параметрах работы двигателя, трансмиссии, АБС, состоянии датчиков и т. д.

Шина CAN представляет собой двухпроводную линию:

— линия низкого уровня CAN L (контакты «X1.1/Н5», «Х1.2/D5» контроллера ЭСУД);

— линия высокого уровня CAN H (контакты «X1.1/Н4», «Х1.2/D4» контроллера ЭСУД).

Контроллер является сложным электронным прибором, ремонт которого должен производиться только на заводе-изготовителе. Во время эксплуатации и технического обслуживания автомобиля разборка контроллера запрещается.

Несанкционированная модификация программного обеспечения контроллера может привести к ухудшению эксплуатационных характеристик двигателя и даже к его поломке.

При этом гарантийные обязательства завода-изготовителя автомобиля на техническое обслуживание и ремонт двигателя и системы управления утрачиваются.

Контроллер подает на различные устройства напряжение питания 5 В или 12 В. В некоторых случаях оно подается через резисторы контроллера, имеющие столь высокое номинальное сопротивление, что при включении в цепь контрольной лампочки она не загорается. В большинстве случаев обычный вольтметр с низким внутренним сопротивлением не дает точных показаний.

Для контроля напряжения выходных сигналов контроллера необходим цифровой вольтметр с внутренним сопротивлением не менее 10 МОм.

Память контроллера

Контроллер имеет три типа памяти: программируемое постоянное запоминающее устройство (ПЗУ), оперативное запоминающее устройство (ОЗУ) и электрически репрограммируемое запоминающее устройство (ЭРПЗУ).

Обозначение лампочек и датчиков на приборке

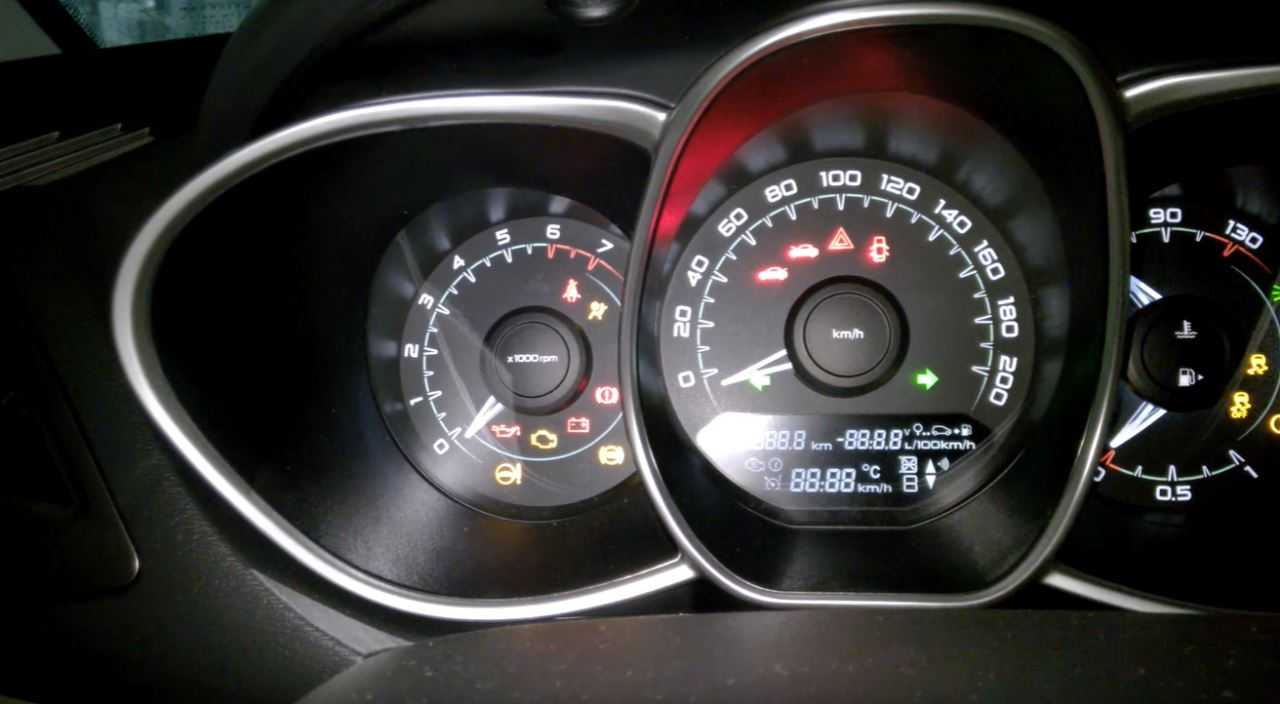

Для начала ознакомимся с расположением и описанием компонентов щитка в Ладе Весте:

Тахометр. Благодаря этому прибору водитель знает, какова частота работы коленвала, то есть с какой частотой оборотов работает двигатель. Нельзя допускать, чтобы стрелка прибора перемещалась в красную зону, поскольку это может привести к повреждению силового агрегата. Если вы давите педаль газа в пол, при этом частота оборотов превысила 6200 в минуту, подача горючего будет ограничена. Также специалисты рекомендуют не допускать работу мотора в опасном режиме, когда частота оборотов составляет менее 800 в минуту.
Индикатор «Педальная регулировка».
Значок ремней безопасности, горит всегда, если водитель или пассажир не пристегивается.
Индикатор подушек безопасности. Если он появился без причины, возможно, проблема заключается в выходе из строя датчика подушек или его плохой контакте с электросетью.
Резервная лампочка, может быть подключена при установке дополнительных устройств или систем.
Индикатор отказа тормоза, при его появлении следует остановить машину и проверить исправность работоспособности тормозов.
Значок незапертой двери багажного отсека, при его появлении следует проверить багажник.
Символ незапертого капота. Если он начал гореть на приборке, при этом капот нормально закрыт, нужно проверить работоспособность датчика.
Спидометр

Данный прибор считается одним из основных, поскольку на него водитель обращает внимание чаще остальных. Устройство используется для демонстрации скорости передвижения.
Значок аварийно световой сигнализации, всегда мигает при активации аварийки.
Символ незапертых дверей

Если автомобиль начал движение с одной или несколькими открытыми дверьми, на приборке появится соответствующая лампочка.
Индикатор системы круиз-контроля.
Индикатор ограничителя скорости, появляется в том случае, если водитель превышает допустимую скорость движения.
Этот прибор указывает на температуру антифриза в системе охлаждения. Если индикатор вышел из строя, эксплуатация транспортного средства не допускается, поскольку он сообщает о температуре двигателя. В том случае, если это значение превысит допустимое, составляющее 115 градусов, лампочка будет гореть красным цветом без перерыва, также должен кратковременно работать зуммер. При высокой температуре двигатель может просто выйти из строя.
Значок штатной противоугонной системы — иммобилайзера.
Значок включения габаритного освещения.
Символ включения ближнего освещения.
Диодный значок активации дальнего освещения.
Индикатор включения передних ПТФ, всегда появляется с их активацией.
Аналогично значок включения противотуманок, установленных сзади.
Лампочка ESC — электронной системы управления устойчивостью.
Символ ESC OFF, свидетельствует об отключении данной системы.
Датчик уровня горючего в баке, по нем водитель ориентируется, когда нужно заправлять автомобиль.
Значок включения резервного объема горючего — появляется, когда в баке остается мало бензина.
ЖК-дисплей с основными параметрами и опциями.
Значок включения правого поворотника, перестает мигать после завершения маневра.
Символ активации левого поворотника.
Лампочка включения системы ABS.

Значок АКБ, может появляться всегда при включении зажигания, но должен исчезать после запуска мотора. Если индикатор продолжает гореть, это свидетельствует о необходимости зарядки аккумулятора или диагностике генераторного узла.
Световой индикатор аварийно низкого давления в шинах, получает данные от соответствующих датчиков, установленных в колесах.
Символ появление неполадок в работе коробки передач.
Значок неисправностей, выявленных в работе мотора. Причин может быть множество, при появлении символа требуется более детальная диагностика.
Контроллер электроусилителя рулевого колеса.
Символ аварийно низкого давления масла в ДВС. Он также всегда появляется при включении зажигания и пропадает после запуска мотора (автор видео — Юрий Т*********О).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Зачем нужен и как сделать сброс ЭБУ

Иногда машина теряет мощность даже с исправным оборудованием, дергается на передачах. Причиной может быть некорректная работа блока управления «Лады Весты». Для возврата устройства в нормальное состояние потребуется сброс параметров.

Порядок действий:

Установить на компьютер программу диагностики OPENDIAG. Подключить сканер к разъему ОБД2. На вкладке ошибок сбросить настройки ЭБУ с последующей инициализацией. Эти операции проводятся при включенном зажигании.

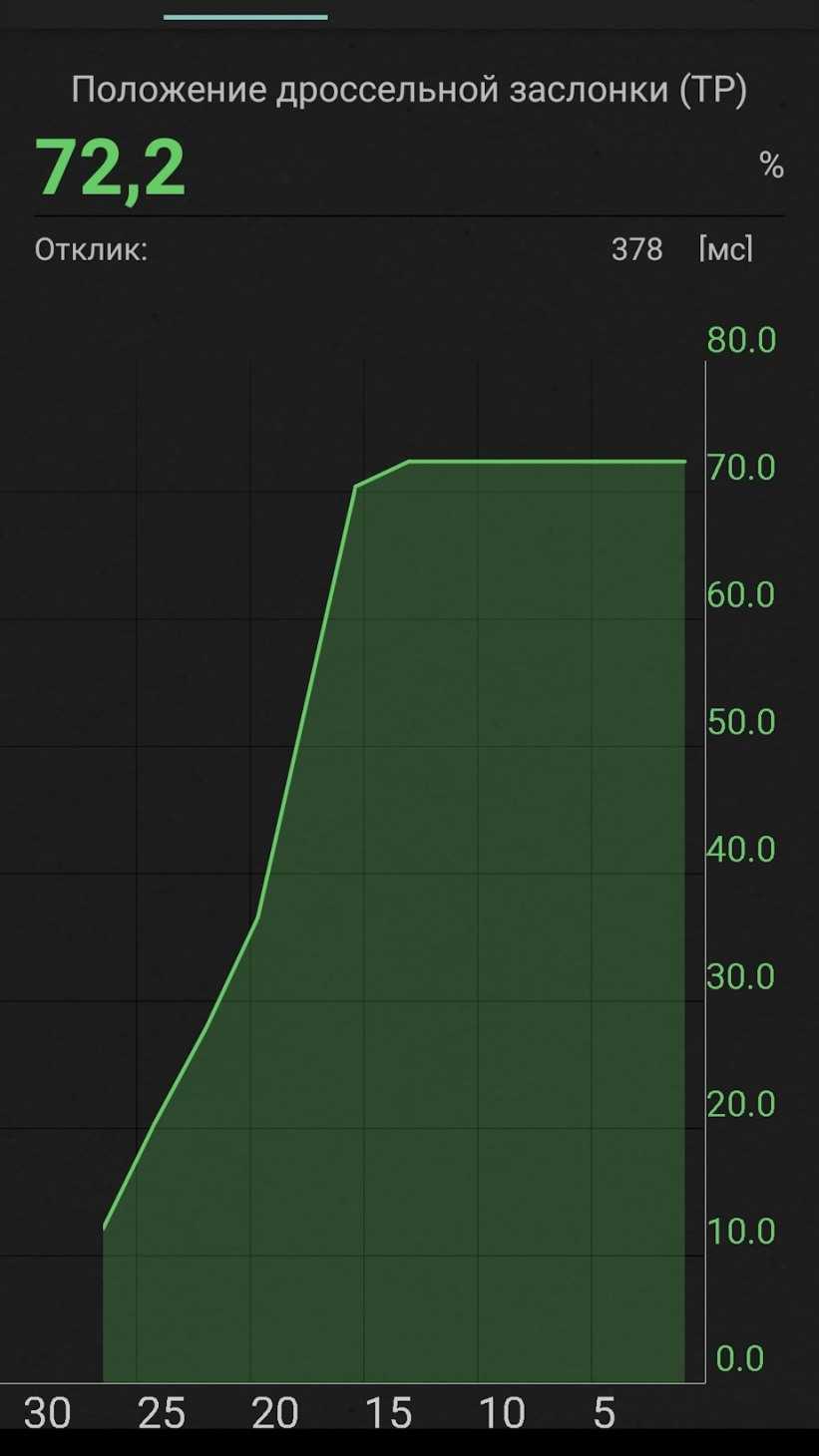

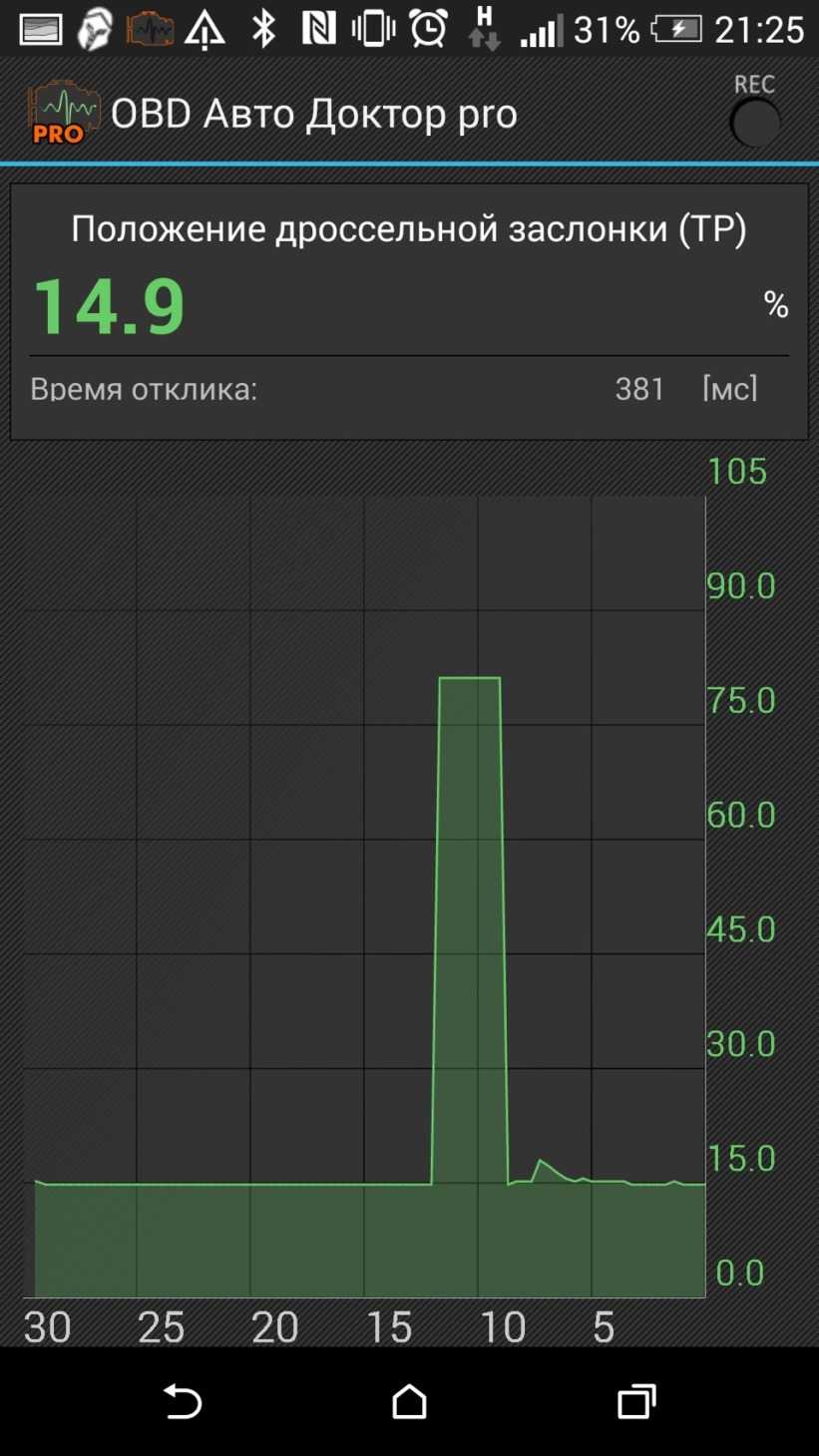

Далее адаптировать дроссельную заслонку. После появления тихих щелчков через 10 секунд выключить зажигание и выждать несколько минут.
Для обучения ЭБУ необходимо выбрать ровный участок дороги без интенсивного трафика. Разогреть двигатель до рабочей температуры. Выполнить 6-7 циклов разгона с оборотами 4000 и торможением двигателем до 1000.
Блок обучается за 16 поездок от старта машины до остановки двигателя. Нужно в этот период пользоваться хорошим бензином и управлять машиной своим обычным стилем вождения.

Если в процессе эксплуатации происходит ухудшение динамики автомобиля, то лучший способ, как обнулить протокол самообучения ЭБУ на «Весте», – сброс с инициализацией.

Способы диагностики ЭБУ и ошибок на Lada Vesta через OBD2

Рассмотрим примеры анализа систем машины разными способами.

Загорелся Check Engine на Весте?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Для входа в режим диагностики БК зажимается верхняя клавиша и включается зажигание.

Обзоры диагностических сканеров для LADA VESTA

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с LADA VESTA.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Запись нового ПО производится при помощи программаторов. Различают открытые и закрытые ЭБУ.

Диагностическим способом. Без снятия ЭБУ с автомобиля через диагностический разъем с использованием флэш-загрузчиков и программы, например Combiloader.
Работа через BSL-режим процессора ЭБУ. При данном способе программирование ЭБУ осуществляется со снятием последнего с автомобиля с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим.

Проверка совместимости ELM327 с автомобилем

Сервис проверки совместимости elm327 с автомобилем поможет проверить подходит ли диагностический адаптер elm327 для Вашего автомобиля. Выбрав марку и модель авто, Вы узнаете совместим ли elm327 с конкретной моделью автомобиля, а так же получите список подходящих по марке и модели диагностических адаптеров и сканеров с описанием преимуществ.

АКЦИЯ! Сегодня БЕСПЛАТНАЯ ДОСТАВКА по всей России 1-ым классом.

Никаких комиссий и дополнительных платежей, цена на странице товара – окончательная.
Отправка 1-ым классом отличается ускоренной доставкой, в среднем всего за 2-5 рабочих дней.

Подбор ELM327 по марке и модели автомобиля

Сперва выберите марку Вашего автомобиля

К сожалению, подходящих адаптеров для г.в.

не найдено.

Для г.в.

нужен VAGPro адаптер или Вася Диагност, которых у нас, к сожалению, пока нет в наличии.

Для г.в.

нужен адаптер BMW INPA, которого у нас, к сожалению, пока нет в наличии.

Инструкция по диагностике ВЕСТЫ через OBD2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для LADA VESTA зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Лады Веста»

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Лада Веста»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для Лады Веста

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2020 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с Lada Vesta.

Защита штекера

Угонщики могут использовать разъем диагностики для угона авто. Они открывают дверь водителя, подключают свои приборы к OBD, отключают защиту, запускают двигатель без ключа зажигания. Для защиты разъема можно закрыть к нему доступ.

Защита для штекера похожа на стальную коробку с отверстиями для винтов. Она сделана из двух половин. Одна из них снимается, чтобы пользоваться диагностическим разъемом. Защита фиксируется через кронштейн к стойкам торпеды. Половины скрепляются между собой винтами с головками для секретного ключа. Ежегодно специалисты разрабатывают новые виды секретных ключей. Это позволяет обезопасить изделие.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Когда надо отключить ЕСП

Обычно отечественный аналог ESP – ЕСЦ на «Весте» работает постоянно. Отключать его рекомендуется для возврата ручного контроля над маневренностью и скоростным режимом автомобиля в следующих случаях:

при движении по заснеженной дороге на подъем;
по бездорожью после проливных дождей;
при затяжном подъеме;
при скоростной езде;
при участии в любительских гонках на оборудованных треках;
на время сложного маневрирования;
при потребности осуществить быстрый старт и набор скорости;
на участках дороги с песком или мелким гравием.

Помните, что выключение ЕСП на Vesta «Кросс» седан спровоцирует рост процента «работы» водителя рулем и газом на поворотах и крутых спусках-подъемах.

Диагностика Лады Веста своими руками

Время прочтения

Сложность материала:

Для профи — 4 из 5

Электронная диагностика автомобиля – это эффективный способ узнать состояние своей машины. Владельцам Лады Весты стала доступна возможность самостоятельного сервиса, поскольку в машине применен блок с шиной связи CAN. Базовый сканер на базе ELM 327, способен выдать детальную информацию по узлам, а диагностическое ПО можно найти в Интернете.

Материал подойдёт владельцам автомобилей: LADA VESTA, X-RAY

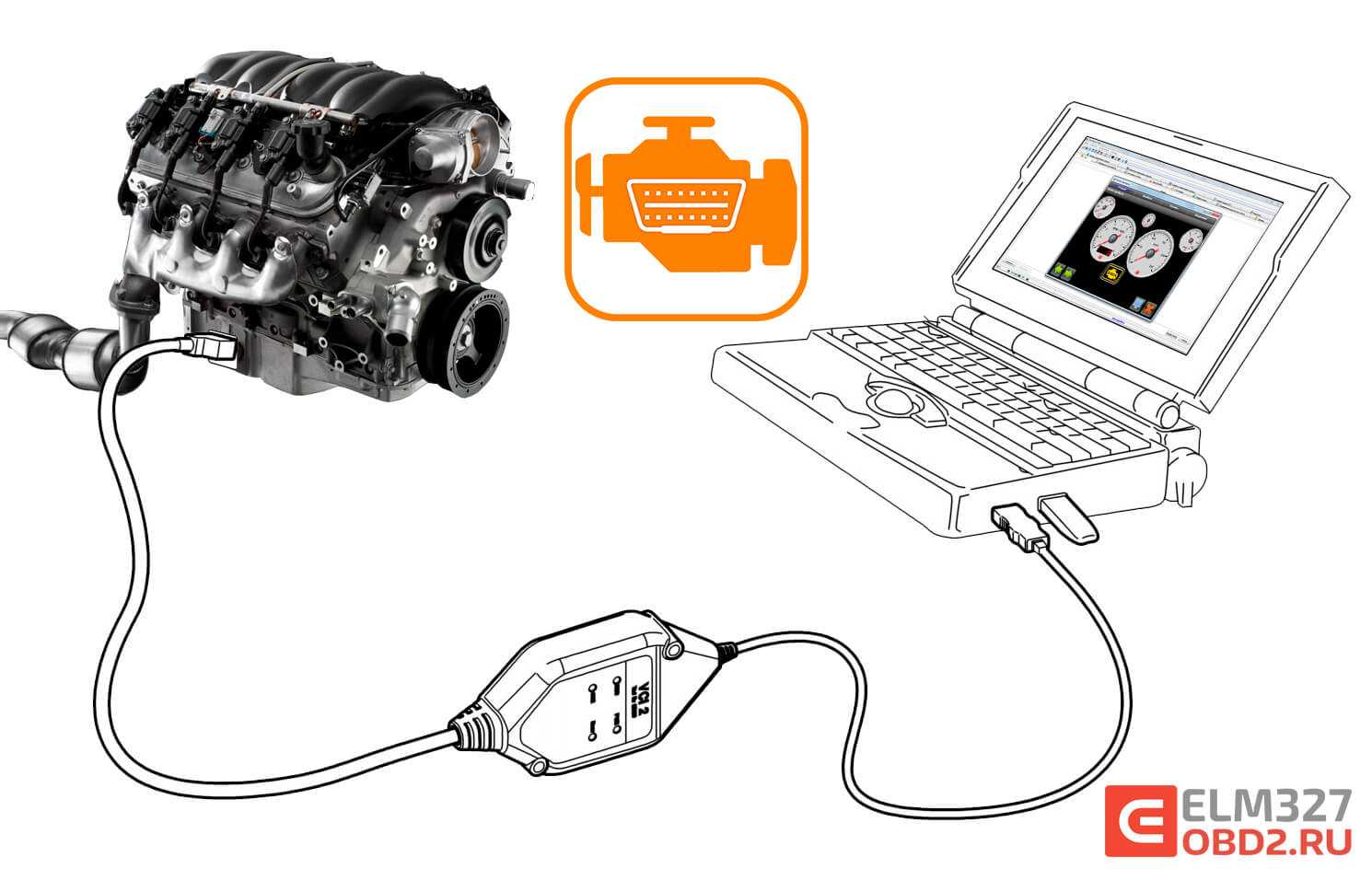

Данная инструкция подробно описывает процесс считывания данных с ЭБУ. Статья так же содержит рекомендации: какой автосканер и программу выбрать для диагностики Лада Веста любого года выпуска. В статье вы найдёте полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.

Автор сайта elm327-obd2.ru

Способы диагностики Лада Веста

Существует две разновидности считывания ошибок из памяти бортового компьютера автомобиля.

Самодиагностика – бортовой компьютер может показать автомобилисту имеющиеся ошибки. Простая процедура позволяет выполнить ремонт без дополнительного оборудования. Минусом считается невозможность определения точного расположения поломки или ее системы – БК укажет только направление, в котором следует искать дефект.
Использование диагностического сканера – сложная процедура не выполнимая в домашних условиях. Для нормальной диагностики потребуется подключить к машине ноутбук или планшет со специальной программой. Обычно подобное выполняется исключительно в специализированных мастерских.

Защита блока ЭБУ

В автомобиле Лада Веста имеется сигнализация, установлен центральный замок. Однако угонщики продолжают ее угонять. Они взламывают замок капота, меняют электронный блок на свой, который действует от стороннего иммобилайзера.

После защиты снять ЭБУ не так просто. В России имеются производители, которые предлагают установить защиту таких блоков. Кроме этого, ее можно заказать индивидуально у частных умельцев.

Защита ЭБУ Лады Весты сделана в виде металлического защитного ящика из стали толщиной 3 мм. Блок находится в этом контейнере и фиксируется к кузову авто с помощью шпилек, оснащенных срывными гайками. Если угонщик решил вытащить блок, то он должен разрезать стальной чехол. Поэтому угонщики не будут этим заниматься.

Недостатком конструкции защиты электронного блока является опасность отламывания шпилек при установке своими руками. После этого для ремонта блока придется обращаться в автосервис.

Оплата через PayPal

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Решение проблемы

Стоит отметить, что, в отличие от Соляриса, получить доступ к блоку управления Весты немного сложнее, так как сверху он прикрыт воздуховодом воздушного фильтра, а его демонтаж потребует времени, чтобы добраться до самого блока. Впрочем, надеяться на воздушный фильтр нечего.

Естественно, всего этого можно избежать, если ЭБУ будет надежно защищен. Именно поэтому установка в Vesta 2-х средств защиты выглядит более чем оправданной:

Защита блока управления двигателем Лада Веста;
Защита диагностического разъема OBD Vesta от угона (универсальная).

Покупка двух этих аксессуаров существенно повышает шансы выйти победителем из схватки с угонщиком.

С такой защитой владельцу Весты можно спать гораздо спокойнее.

Лада Веста — коды ошибок шины передачи данных

Код ошибки	Расшифровка
U0001	Шина CAN неисправна
U0002	Шина CAN, общая неисправность
U0009	Шина CAN, короткое замыкание линии L на линию Н
U0073	Шина CAN отключена
U0121	Шина CAN, нет данных от контроллера АБС
U0122	Шина CAN, нет данных от контроллера ESP
U0155	Шина CAN, нет данных от комбинации приборов
U0167	Шина CAN, нет связи с иммобилайзера
U0415	Шина CAN, неверные данные от контроллера АБС
U0416	Шина CAN, неверные данные от контроллера ESP
U0426	Шина CAN, неверные данные от иммобилайзера

Вот, в принципе и все ошибки, которые могут возникнуть при эксплуатации автомобиля Лада Веста. Надеюсь, Вам никогда не понадобится этот материал, ну а если пригодится, то пусть Ваш автомобиль починится очень быстро.

Материал подойдёт владельцам автомобилей: LADA VESTA, X-RAY

Автор сайта elm327-obd2.ru

Угроза угона

Угоны машин сейчас процветают, к сожалению. Причем под удар, в первую очередь, попадают именно недорогие авто, особенно из класса В, к которым, собственно, и относится Лада Веста. Причиной тому является распространенность таких машин, а также, как правило, отсутствие серьезных защитных средств.

В частности, в представленном ниже видео на примере модели Хендай Солярис, которая является прямым конкурентом Весты, продемонстрирован пример угона авто, совершенный профессионалом, со взломом машины и заменой штатного ЭБУ на прошитый угонщиками (в нем удален заводской иммобилайзер). Как видно в сюжете, мастеру на все потребовалось затратить около минуты.

Защита диагностического разъема obd vesta от угона

Преступники могут пользоваться разъемом диагностики для угона Весты. Они взламывают водительскую дверь, подключаются к OBD – входу, снимают защиту транспортного средства, запускают двигатель, не имея ключа для замка зажигания. Чтобы защитить автомобиль, можно закрыть доступ к 16-контактному окну (как вы помните, оно ничем не прикрыто).

Защита для контакта с «мозгами» из салона выглядит как небольшая металлическая коробочка с отверстиями под болты. Чехол состоит из двух частей, одна из которых съемная (для того, чтобы можно было в любое время воспользоваться контактом). Защита крепится кронштейном к внутренним стойкам торпедо, а две ее части соединяются друг с другом болтами под ключ в виде «секреток». Каждый год производители придумывают новый тип секретного ключа, чтобы сделать свое изделие еще более безопасным.

Защита блока ЭБУ

В автомобиле Лада Веста имеется сигнализация, установлен центральный замок. Однако угонщики продолжают ее угонять. Они взламывают замок капота Весты, меняют электронный блок на свой, который действует от стороннего иммобилайзера.

После защиты снять ЭБУ не так просто. В России имеются производители, которые предлагают установить защиту таких блоков. Кроме этого, ее можно заказать индивидуально у умельцев.

Частые вопросы по автодиагностике через компьютер или смартфон Лады Веста

Рассмотрим наиболее частые моменты, возникающие при сервисе данного автомобиля.

Диагностика датчиков Lada Vesta через OBD2

Система управления машины построена таким образом, что датчики следят за каждым моментом работы ДВС. Информация собирается и анализируется ЭБУ.

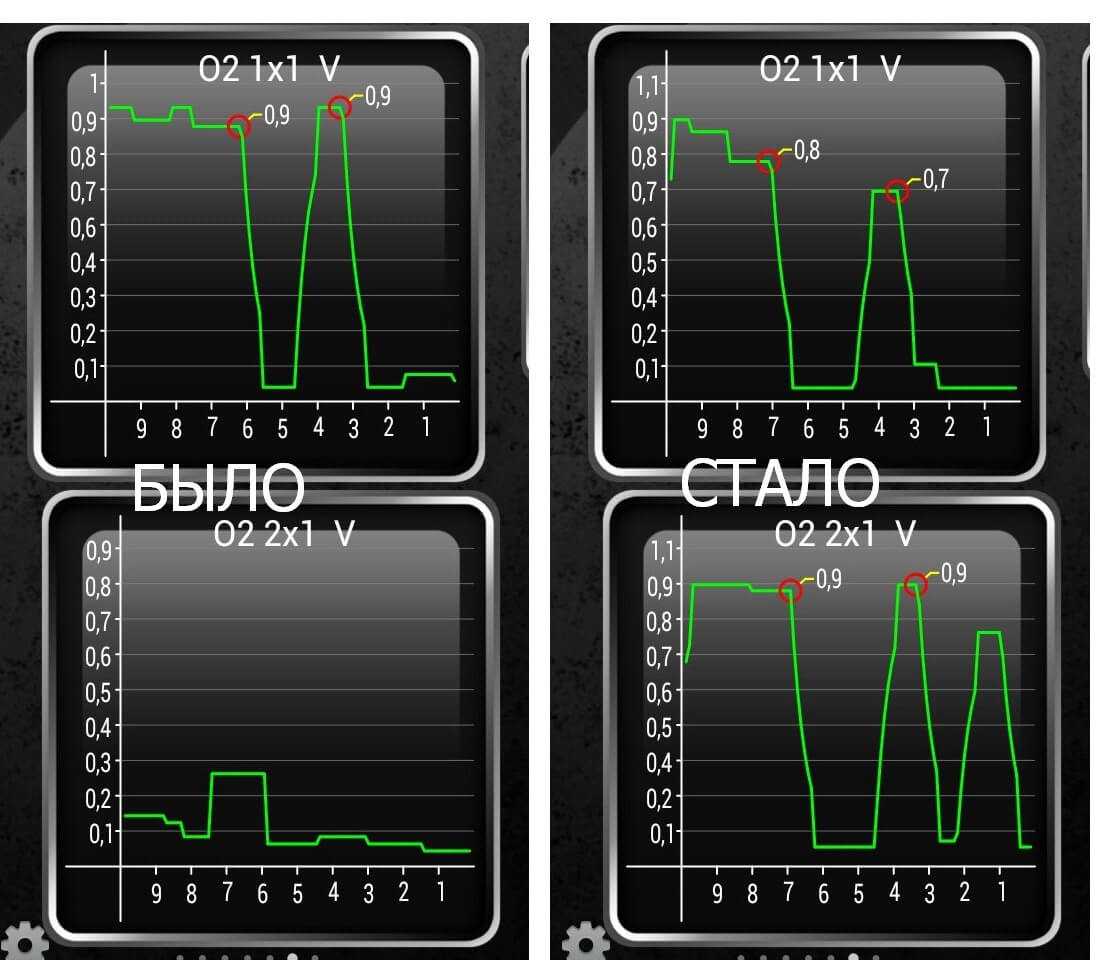

Лямбда зонд

Кислородный датчик проверяется программой OpenDiag и адаптером на колодке OBD2.

нормальное состояние – 0,007-0,7 В;
требуется осмотр – выше 0,8 В.

График не должен быть рваным, с зависаниями пиков.

Датчик скорости

Элемент выдает импульсный поток, преобразующийся в текущую скорость. ПО отображает количество пиков сигнала, с инвертированным значением.

Датчик холостого хода

Сканер отображает шаговое положение регулятора:

О неисправностях элемента, цепи, говорят ошибки: Р0505, Р0506-07, Р1509, Р1513-14.

Датчик давления масла

ЭБУ контролирует состояние узла по двум параметрам:

наличие сигнала;
отсутствие связи.

Ошибки Р0522 и Р0523 свидетельствуют о наличии проблем.

Датчик давления воздуха

Сервисное ПО отображает график значений постоянного напряжения на узле. Варианты:

нормальная работа – 0,15-4 В;
заглушенный ДВС – выше 4,5 В.

Неисправности цепи фиксируются ЭБУ, вносятся в память. OpenDiag считывает ошибки и отображает их значение.

Датчик расхода воздуха

С помощью диагностического ПО выводится напряжение сигнала элемента:

1-1,02 В – исправное состояние;
1,03-1,04 В – допустимая норма;
выше 1,05 В – изношенный датчик.

При данном значении, ДМРВ следует заменить.

Возможен анализ следующих элементов:

электронный акселератор;
индикатор детонации;
датчик положения КВ и РВ.

Диагностика двигателя через OBD2

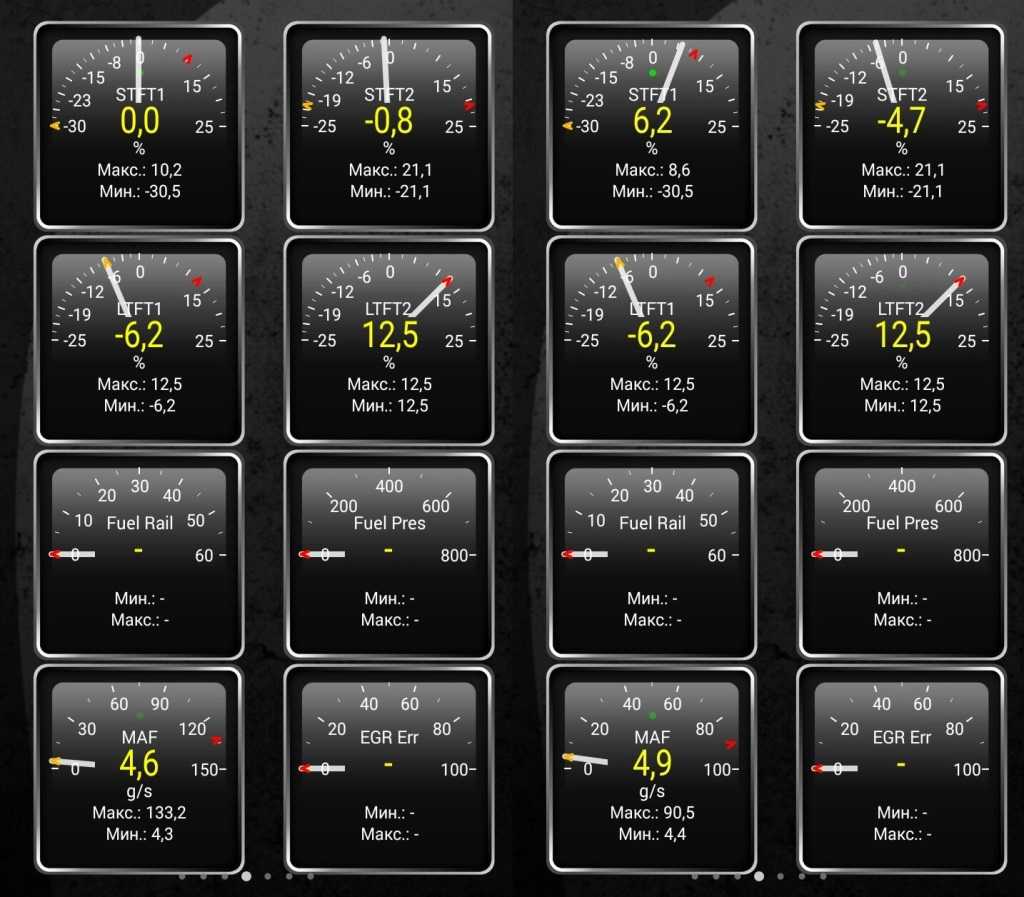

Возможности сервиса электронных узлов зависят от применяемых сканеров и программ. Приложение OpenDiag позволяет в домашних условиях считать показания работы ДВС, отобразить записанные коды ошибок и расшифровать их.

Сервисное ПО позволяет отслеживать режимы при езде. Среди доступных: температура, обороты, положение дросселя, качество смесеобразование и другие.

Для подробного изучения датчиков и системы управления двигателем М86 ознакомьтесь с документацией ниже. «Евро‐5 Электронная система управления двигателем 21129 автомобилей семейства LADA VESTA с контроллером – устройство и диагностика».

Диагностика АБС через OBD2 разъем

Система ABS диагностируется по аналогичной схеме. Подключенный сканер считывает информацию с блока контроля торможением. На основании данных делается вывод о необходимости ремонта.
