Обратный клапан на вакуумный усилитель тормозов

По каким признакам определить неисправность ВУТ

Во процессе эксплуатации транспортного средства, в котором установлен вакуумный тормозной усилитель, не следует оставлять без внимания герметичность самой конструкции усилителя и шлангов, ведущих к нему. Вот некоторые признаки неисправности, которые помогут водителю всегда держать ситуацию под контролем:

у водителя появилась потребность прикладывать больше усилий при торможении, чтобы достичь прежней эффективности;
сокращение величины хода тормозной педали;
автомобиль продолжает тормозить даже после того, как педаль тормоза приведена в исходное положение;
наблюдается «подсос» в вакуумном шланге, а потому присутствует неровность в оборотах силового агрегата;
при торможении слышатся посторонние звуки по типу шипения;
ВУТ полностью «отказывается» работать;
увеличивается расход горючего при эксплуатации автомобиля в обычном режиме;
автомобиль вдруг начинает «подтраивать»;
не срабатывают свечи.

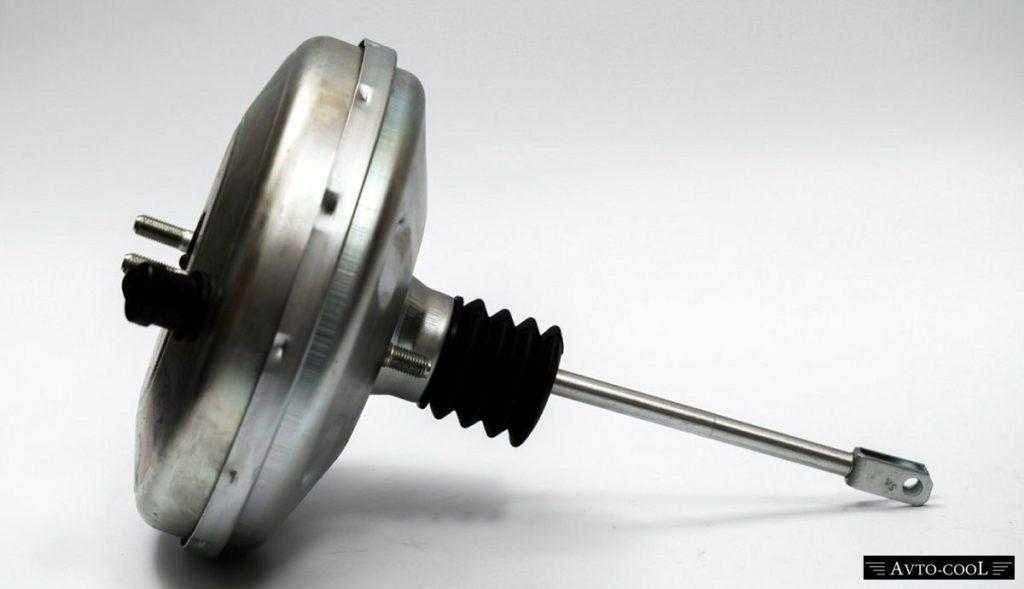

ВУТ

Проверка работоспособности

Следует проводить проверку работоспособности ВУТ правильно. Если наблюдается «троение» двигателя, делайте следующее:

Заглушите двигатель, выключив зажигание.
Нажмите несколько раз на педаль тормоза. При неисправном вакуумном усилителе каждое нажатие будет требовать больших и больших усилий. В этом случае надо проверить крепление штуцера клапана во впускном коллекторе.
Проверьте герметичность усилителя. Для этого при заведённом моторе откройте капот и прислушайтесь, что происходит в моторном отсеке. Если вы услышите шипение или свист, значит, устройство разгерметезировано

Обратите внимание на состояние обратного клапана.
Неисправность этого клапана влияет на работу усилителя тормозов

Замена Задних Тормозных Колодок Калина С Абс

Как заменить задние тормозные колодки от Лада Калина сделай сам

Тормоз. важный механизм любого автомобиля, обеспечивающий его безопасность. Здравствуйте уважаемые читатели ВАЗа по ремонту. Сегодня в разделе Lada Grant Repair мы поговорим о такой популярной и распространенной проблеме, как замена тормозных колодок на Grant. Подробная статья о замене задних тормозных колодок Lada Kalina, видео и подробное описание процесса замены с фото, номерами деталей и ценами. Поэтому каждый владелец автомобиля должен следить за своим состоянием и иногда заменять необходимые устройства, в том числе самые быстро изнашиваемые тормозные колодки.

Передние элементы автомобиля Lada Kalina изнашиваются чаще, чем задние, но расслабляться не имеет смысла, независимо от того, какая у вас машина: следует постоянно контролировать автомобиль, спорт или грузовик с тормозными колодками или без них. Если обнаруживаются устройства с утончением до 1,5 мм (желательно раньше, поскольку это небольшой допустимый предел), их следует заменить. Приоритет. Замена задних тормозных колодок с (абс)

При покупке задних тормозных колодок обратите внимание на функцию (абс). Теперь мы поговорим о том, как сделать это самостоятельно, какие инструменты необходимы для этой операции и как найти необходимость их изменения

Когда заменить

Как и у всех других авто, замена задние тормозные колодки Лада Калина должна быть достигнута после прохождения определенного количества км. Требуемый пробег указан в документах на автомобиль, но на самом деле он может быть другим.

Прокачка тормозов Калина

Я расскажу, как прокачивать тормоза на автомобиле Лада «Калина». Последовательность прокачки такова:

заднее правое
переднее левое
заднее левое
переднее правое

Начинаем с первого по очереди прокачки колеса (заднего правого). Что для этого понадобится? Тормозная жидкость (такая же, как и залита в систему), небольшая шлангочка (в моем случае диаметром 5-6мм, длинной около 30 см), пустая емкость для сбора тормозной жидкости, напарник и набор ключей. С обратной стороны колеса должен быть специальный штуцер для прокачки тормозов. Снимаем с него защитный колпачок, одеваем шланг, второй конец опускаем в пустую емкость (бутылку, например).

Здесь обратите внимание на то, что должен быть одет тормозной барабан. В противном случае образовавшееся давление при нажатии на педаль просто выдавит поршеньки из тормозного цилиндра и Вам придется снимать его и собирать

ВАЖНО! Прокачивайте тормоза БЕЗ поддомкрачивания колес, используйте яму или эстакаду. В противном случае собьется регулировка «колдуна» (распределитель тормозного усилия между передними и задними колесами)

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
Запустить двигатель на холостых оборотах.
Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
Запустить двигатель и дать ему немного прогреться.
Несколько раз нажать на педаль тормоза.
Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Обратите внимание, что выполнение описанной проверки необходимо проводить при стоящем автомобиле, поскольку в таком режиме у него не будет работать вакуумный усилитель тормозов со всеми вытекающими последствиями.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

затяжка и общее состояние хомутов трубопровода ВУТ;
трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

запустить двигатель и дать поработать около одной-двух минут;
до упора нажать на педаль тормоза и заглушить двигатель;
если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Конструкция и алгоритм работы

Первые легковые машины, выпускавшиеся в прошлом веке, не оснащались «вакуумниками». Для резкого замедления авто в случае экстренного торможения педаль приходилось надавливать с усилием порядка 80 кг. Устройство вакуумного усилителя тормозов, устанавливаемого на современные транспортные средства, позволяет снизить упомянутое усилие до легкого нажатия.

Чтобы диагностировать неисправности данного узла, нужно знать его конструкцию и принцип действия. Усилитель представляет собой цилиндрический корпус из металла, внутри которого размещены следующие элементы:

диафрагма, подталкиваемая возвратной пружиной;
воздушный клапан с двумя каналами – атмосферным и вакуумным;
в центре корпуса установлен шток, соединенный одним концом с педалью тормоза, вторым – с главным цилиндром, к нему же прикреплена диафрагма;
патрубок подвода разрежения от впускного коллектора двигателя, подключенный к обратному клапану.

Рекомендуем: Низкопрофильная резина, преимущества и недостатки

По сути, корпус «вакуумника» разделен мембраной на 2 отдельных камеры. К первой подводится разрежение от силового агрегата, во второй давление воздуха равняется атмосферному. Камеры сообщаются между собой через каналы воздушного клапана, поочередно открывающихся при нажатии и отпускании педали водителем.

Классический вакуумный усилитель тормозов работает по такому алгоритму:

Пока водитель не активирует тормозную систему, обе камеры сообщаются посредством вакуумного канала. Поскольку давление в них одинаковое, толкатель и шток остаются неподвижными.
После нажатия педали шток перемещается вперед и связь двух камер через вакуумный канал прерывается. Клапан открывает другой проход, соединяющий атмосферную камеру с наружным воздухом.
Из-за разницы давлений диафрагма изгибается в сторону разрежения, тем самым помогая давить на толкатель и поршень основного гидроцилиндра.
Когда шофер снимает ногу с педали, клапан производит обратное действие – перекрывает атмосферный канал и открывает вакуумный. Давление в камерах уравнивается, пружина отбрасывает мембрану в первоначальное положение.

Если тормозная педаль удерживается водителем в нажатом состоянии, диафрагма тоже останавливается и воздействует на шток постоянным усилием. Благодаря описанному принципу действия ВУТ работа шофера существенно облегчается, а система реагирует на педаль значительно быстрее.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Признаки неисправности контрольного клапана вакуумного усилителя тормозов

Основными признаками выхода из строя контрольного клапана вакуумного усилителя тормозов являются тугая или, напротив, мягкая педаль тормоза, а также полная неработоспособность педали.

Что такое клапан вакуумного усилителя тормозов

На многих автомобилях для увеличения тормозного усилия используется вакуумный усилитель тормозов. Он создает постоянный поток тормозной жидкости, направленный в главный тормозной цилиндр, увеличивая тормозное давление и способствуя более быстрой остановке автомобиля. Этот элемент очень часто встречается на легковых автомобилях, внедорожниках и пикапах. Со временем вакуумный усилитель тормозов может получить повреждения или подвергнуться износу. То же самое может произойти и с контрольным клапаном усилителя тормозов.

Клапан вакуумного усилителя тормозов — это элемент тормозной системы автомобиля и предназначен для удаления воздуха из усилителя тормозов и недопущения попадания его в цилиндр. Таким образом обеспечивается защита трубопроводов тормозной системы от завоздушивания, что может серьезно снизить эффективность работы тормозной системы. Клапан соединяет корпус вакуумного усилителя и вакуумный шланг – безопасное техническое решение, обеспечивающее работу тормозов даже при заглушенном двигателе.

Клапан вакуумного усилителя тормозов и его расположение

Как правило, контрольный клапан вакуумного усилителя тормозов не проверяется в ходе периодического технического обслуживания. Тем не менее существуют ситуации, при которых могут наблюдаться признаки износа или полного выхода клапана из строя. Далее приведены некоторые признаки, по которым вы можете сделать вывод о возможном наличии проблемы с контрольным клапаном вакуумного усилителя тормозов. Помните, что это всего лишь общие признаки. Для точного установления причин неисправности и проведения ремонта необходимо обратиться к квалифицированному специалисту.

Тугая педаль тормоза

При корректной работе контрольного клапана вакуумного усилителя тормозов педаль тормоза нажимается легко и плавно. В случае неисправности клапана управление тормозной педалью заметно усложняется. Вместо мягкой и легкой педаль становится жесткой и тугой. Нажимать ее очень трудно. Это происходит из-за повышенного давления в главном тормозном цилиндре, для регулировки которого и предназначен контрольный клапан. Нарушения в работе педали тормоза являются признаком возможного наличия неисправности тормозов и указывают на необходимость немедленного проведения диагностики тормозной системы.

Мягкость тормозной педали

При усугублении неисправности контрольного клапана вакуумного усилителя тормозов в трубопроводы тормозной системы начинает поступать воздух. В данном случае воздух, который должен удаляться из системы с помощью контрольного клапана, попадает в главный тормозной цилиндр, а затем и в трубопроводы тормозной системы. Это вызывает падение тормозного давления и мягкую работу педали тормоза. Помимо ощущения мягкости на педали это влечет за собой увеличение времени срабатывания тормозов.

В подобной ситуации следует немедленно провести диагностику тормозной системы. Воздух, попав в тормозную систему, оказывается «взаперти». Для его удаления тормозную систему необходимо прокачать. При наблюдении описываемых симптомов срочно прекратите движение и осуществите профессиональную диагностику тормозной системы.

Тормоза перестали работать

В самом худшем случае контрольный клапан вакуумного усилителя тормозов полностью выходит из строя, что приводит к полной неработоспособности тормозной системы. К счастью, такой исход маловероятен. Но если вдруг он наступил, аккуратно остановите автомобиль, отбуксируйте его домой и свяжитесь с квалифицированным специалистом по диагностике и ремонту тормозных систем. В зависимости от тяжести случая дело может ограничиться только заменой клапана, но может потребоваться и серьезный ремонт всей тормозной системы.

Контрольный клапан вакуумного усилителя тормозов является важным элементом тормозной системы, обеспечивая безопасность движения. Именно поэтому наличие описанных симптомов не должно игнорироваться или откладываться «на потом». Свяжитесь с квалифицированным механиком, способным провести профессиональную диагностику и необходимый ремонт тормозной системы вашего автомобиля.

automotolife.com

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

Рожковые и торцевые ключи размерами «10», «13», «17»;
Мощная плоская отвёртка;
Ремкомплект или ВУТ в сборе;
Герметик и немного желания всё сделать своими руками.

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

В любом случае выбор за вами, я же пойду по лёгкому пути:

Отсоединяем от тормозной педали шток-толкатель: Снимаем защёлку, вытаскиваем палец.
Отсоединяем от датчика уровня тормозной жидкости колодку с проводами: Отсоединяем колодку.
В моторном отсеке откручиваем две гайки, крепящие главный тормозной цилиндр к «вакуумнику»: Две гайки на «17».
Удерживая обратный клапан, снимаем с него вакуумный патрубок: Демонтаж вакуумного патрубка.
Как раз в этом месте все «мануалы» требуют отсоединения тормозных трубок от ГТЦ, я же предлагаю открутить всего одну гайку крепления тормозных магистралей к салону и просто убрать ГТЦ в сторону: Гайка на «10».
В салоне, под панелью приборов открутите четыре гайки, крепящие кронштейн педали тормоза: Гайки на «13».
Демонтируем вакуумный усилитель вместе с кронштейном: Демонтаж ВУТ.
Открутив две гайки крепления кронштейна педали и поддев его отвёрткой, отсоединяем его от «вакуумника»: Гайки на «17»Ремонт.
Приобретаем в магазине ремкомплект ВАЗ — 2108/2109: Содержимое ремкомплекта.
Аккуратно развальцовываем мощной отвёрткой и молоточком корпус вакуумного усилителя: Развальцовка.
Так как внутри находится возвратная пружина, для предотвращения «выстрела» свободной половинки закручиваем на шпильки открученные ранее гайки. Вот такая картина нам открылась: Деффект диафрагмы.
Далее разобрать диафрагму не получится, так как шпильки, крепящие её к корпусу, заклёпаны. Просто снимаем её манжету с корпуса относительно лёгким движением руки: Демонтаж.
Можете убедиться сами, каталожный номер «родной» и приобретённой манжеты совпадает! Каталожный номер.
Устанавливаем манжету в корпус диафрагмы, при этом аккуратно помогаем отвёрткой попасть её краю во внутренний паз: Внутренний паз диафрагмы.
Далее смазываем герметиком посадочное место шайбы на шпильке с гофрой… Смазка герметиком.
…и место стыка кронштейна педали с корпусом вакуумного усилителя: Герметизация.
На этом ремонт вакуумного усилителя можно считать законченным, остаётся лишь аккуратно завальцевать места крепления ранее развальцованных половинок. Установка «вакуумника» происходит строго в обратной последовательности.

Данная неполадка возникает при подсосе воздуха в вакуумном патрубке усилителя тормозов. Необходимо проверить на наличие подсосов как сам патрубок, так и места его соединений со впускным коллектором и ВУТ. Так как при данной неисправности происходит разгерметизация впускной системы двигателя, то в третьем и четвёртом цилиндре происходит обеднение воздушной смеси и двигатель начинает «троить». Более подробно о диагностике данной неисправности можете узнать в этой видеоинструкции.

Обслуживание

Суппорта сильно нагреваются и работают в агрессивных условиях, именно эти факторы влияют на детали разрушающим образом. Китайские аналоги вообще разрушаются от высокой температуры. Профессионалы рекомендуют устанавливать на автомобиль либо запчасти от известных брендов, либо оригиналы. На тормозах нельзя экономить.

скрип тормозов;
блокировка тормоза;
отклонение курса автомобиля при торможении;
изменение жесткости педали тормоза.

Важная деталь, от которой зависит срок службы деталей – пыльник. Пыльник защищает элементы конструкции, в частности поверхность поршня и сальник, от попадания пыли и грязи. Если пыльник порвался, внутрь моментально забивается грязь, песок, детали ржавеют, вымывается или высыхает смазка, герметичность сальника нарушается и образуется течь. Работа поршня на сухую приводит к плачевным последствиям: эффективность торможения значительно снижается, либо оно становится невозможным, поршень блокируется и колесо заклинивает.

Закисание поршня происходит, при долгом использовании изношенной тормозной колодки. Недостаточная толщина накладки приводит к тому, что поршень сильно выдвигается, и на его боковой поверхности образуются отложения, которые мешают ему вернуться в начальное положение. Если на такой суппорт установить новые колодки, то возникнут следующие проблемы:

быстрый износ колодки;
выход из строя диска;
неравномерный износ колодок;
скрип, вызванный перегревом трущихся деталей;
биение руля, появляющееся из-за постоянного давления на вращающийся диск. Особенно сильно проявляется при торможении на высоких скоростях.

Биение руля при торможении Шум в узле можно заметить через некоторое время после установки новых деталей. Причины:

особенности конструкции узла;
некачественные детали.

Чтобы устранить этот недостаток дополнительно устанавливают пружины.

Коррозия внутренней поверхности поршня возникает из-за пренебрежения сроками замены тормозной жидкости. Она способна впитывать воду даже из воздуха. поэтому со временем даже части, которые соприкасаются только с тормозной жидкостью, подвергаются воздействию воды и начинают коррозировать.

Чтобы суппорт служил долго, необходимо своевременно менять смазку. Это действие обеспечит надежную работу поршня и безопасность эксплуатации автомобиля.

Для суппортов нельзя использовать обычную смазку типа графитной смазки или «Литола». Она быстро засохнет даже при целом пыльнике. Главное требование к смазке– устойчивость к перепадам температуры. Продается специализированная смазка в упаковках по 45 г. Этого достаточно для разового обслуживания.

Троение двигателя (пропуски зажигания) при нажатии на педаль тормоза

Утечка воздуха через тормозной усилитель может стать причиной появления пропусков зажигания в процессе работы двигателя. Повреждение диафрагмы либо внутреннего клапана приводит к тому, что нарушается оптимальное соотношение воздуха и топлива. Пропуски зажигания обычно происходят при нажатии на педаль тормоза на холостом ходу.

Если проверка вакуумного шланга, соединений и обратного клапана ничего не выявила, нужно выполнить следующую проверку:

запустить двигатель на холостом ходу;
затянуть ручник;
попросить другого человека нажать на педаль тормоза;
пережать вакуумный шланг с помощью плоскогубцев (не забудьте подложить тряпку, чтобы не повредить шланг);
если двигатель не троит и его работа стабилизируется, виновником пропусков зажигания является именно вакуумный усилитель тормозов.

Проверка вакуума двигателя с использованием вакуумметра

Иногда ВУТ неплохо справляется со своими задачами, но у автомобилиста всё же есть определенные сомнения в том, что он полностью исправен. Если усилитель на вашем авто не прошел или с натяжкой прошел предыдущие тесты, необходимо убедиться в том, что вакуума поступает достаточно. Такая диагностика выполняется с помощью вакуумметра.

Отсоедините вакуумный шланг от усилителя тормозов и подключить через тройник, чтобы появилась возможность применения вакуумметра.
Запустите силовой агрегат.
Датчик должен отображать около 400-540 мм рт. ст. Если вы видите меньшее значение, присутствует утечка вакуума через впускной коллектор (прокладки либо трещина), шланг, двигатель (прокладка ГБЦ и др.) или другие узлы.

Проверка ВУТ ручным вакуумным насосом

Данный метод позволяет проверить работу усилителя окончательно. Выполнить все можно лишь за несколько минут.

двигатель должен поработать на холостых оборотах примерно 15-25 минут, чтобы выйти на рабочую температуру;
остановите двигатель и отключите вакуумный шланг от обратного клапана на ВУТ;
подключите вакуумный насос к клапану;
подайте примерно 500 мм рт. ст. вакуума на усилитель;
подождите 5 минут, работоспособный вакуумный усилитель должен нормально держать вакуум;
не отключая вакуумный насос, нажмите на педаль тормоза – вакуум должен упасть приблизительно на 125-250 мм рт. ст.; если вакуум остается на прежнем уровне либо снижается до нуля, усилитель неисправен;
подайте вакуум на усилитель, чтобы вернуть его к 500 мм рт. ст.;
нажмите на педаль тормоза и удерживайте её в таком положении на протяжении 30 секунд; вакуум должен слегка упасть, после чего удерживаться на протяжении оставшихся 30 секунд, значительное падение вакуума свидетельствует о неисправности ВУТ.

Рассмотренные в этой статье принципы, помогают проверить вакуумный усилитель тормозов на большинстве автомобилей – ВАЗ 2106, 2107, 2109, 2110, 2114, ГАЗель, а также других моделях отечественного и зарубежного производства.

Трудно представить себе тормозную систему в современном автомобиле без корректно работающего вакуумного тормозного усилителя. Функционирование данного приспособления является очень важным, в то же время, данный усилитель, как и любой другой прибор, подвержен механическим поломкам, естественному износу и другим воздействиям. Как результат, у многих автовладельцев встает вопрос о том, как проверить вакуумный усилитель тормозов.

Вакуумный усилитель тормоза

Снятие

Внимание: При снятии вакуумного усилителя тормозов, главный цилиндр гидропривода тормозов не отсоединять от гидросистемы, во избежание попадания в нее воздуха. Установить автомобиль на рабочий пост, затормозить стояночным тормозом и выключить зажигание

Установить автомобиль на рабочий пост, затормозить стояночным тормозом и выключить зажигание.

Открыть капот, отсоединить клеммы «плюс» и «минус» от аккумуляторной батареи (ключ гаечный 10).

Отвернуть две гайки, снять планку, две стяжки и аккумуляторную батарею (головки сменные 10, 13, удлинитель, ключ трещоточный).

Отвернуть две гайки крепления 1, рисунок 7, главного цилиндра тормозов 2 к вакуумному усилителю тормозов 4, снять главный цилиндр тормозов со шпилек вакуумного усилителя и отвести в сторону, осторожно, не повредив трубопроводы (головка сменная 13, удлинитель, ключ трещоточный). Отсоединить от вакуумного усилителя тормозов шланг отбора разрежения (отвертка плоская)

Отсоединить от вакуумного усилителя тормозов шланг отбора разрежения (отвертка плоская).

Рисунок 7 — Вакуумный усилитель тормозов и главный цилиндр тормозов:

гайка крепления главного цилиндра тормозов к вакуумному усилителю тормозов
главный цилиндр тормозов
бачок главного цилиндра тормозов с датчиком аварийного уровня тормозной жидкости
вакуумный усилитель тормозов

Почему педаль тормоза выше педали газа

Часто водители задаются вопросом, почему на многих моделях все педали в авто не находятся на одной плоскости. Как правило, на авто с АКПП педаль тормоза заметно выше, чем педаль газа. На машинах с МКПП также часто сцепление и газ ниже, чем тормоз.

Отметим, что по этому поводу ведется много споров и существует целый ряд домыслов и предположений. Одни автолюбители утверждают, что это неудобно, другие жалуются на то, что если бы педали были в одной плоскости, было бы легче контролировать автомобиль и т.д.

Еще добавим, некоторые владельцы считают, что педаль тормоза размещают выше для того, чтобы увеличить ее ход, а также с учетом необходимости большего усилия (рычага).
