Датчик температуры охлаждающей жидкости: как проверить, где находится, замена

Что такое датчик температуры охлаждающей жидкости

Все датчики служат для контроля работы определенных узлов и деталей. При нарушении функций работы, датчик показывает, что работа того или иного устройство нестабильна. Автомобиль в своей конструкции имеет множество датчиков.

Двигатель внутреннего сгорания нуждается в стабильной работе. Так вот, температурный датчик жидкости охлаждения обеспечивает контроль за стабильностью работы ДВС. Мотор машины быстрее греется благодаря этому датчику и медленнее достигает высоких температур, приводящих к кипению охлаждающей жидкости в системе.

ДТОЖ — это не датчик, который показывает температуру жидкости в системе блока и радиатора. Некоторые неправильно думают на счет этого.

Датчик температуры ОЖ передает данные температуры жидкости (антифриза, тосола или воды) в электронный блок управления (ЭБУ). А температуру жидкости, которую водитель видит на приборной панели, передает другой датчик, тоже температурный.

Если сломается датчик, который выводит значение температуры для водителя, то ничего серьезного для системы это не принесет. А, если выйдет из строя датчик, который передает значение температуры в ЭБУ, тогда блок управления неправильно будет регулировать работу ДВС.

Помимо отведения тепла и охлаждения двигателя, циркулирующая жидкость охлаждения охлаждает моторное масло, которое, при закипании теряет свои свойства.

Также охлаждающая жидкость охлаждает воздух, который есть в системе турбонаддува (турбины), охлаждает выхлопные газы и масло коробки переключения передач. Есть у датчика функция нагрева воздуха в вентилирующей и отопительной системах.

Предназначение устройства

ДТОЖ нельзя путать с контроллером уровня антифриза. Если первый предназначен для выявления температуры силового агрегата, то второй применяется для контроля объема расходного материала — хладагента. По показаниям ДТОЖ блок управления выявляет температурные изменения и передает данные на бортовой компьютер о том, в каком состоянии работает мотор. С помощью контроллера определяется прогрев двигателя, его перегрев, а также оптимальная температура функционирующего ДВС. Импульсы, передающиеся на управляющий модуль, определяют функциональность управляющей системы ДВС в целом.

Температура двигателя определяет такие нюансы:

расход горючего на 100 км;
объем и качество газов;
возгорание топливовоздушной смеси;
оптимальная работа коробки передач.

Все эти факторы контролируются управляющим устройством, который по полученной информации определяет оптимальный режим функционирования двигателя. Поэтому работоспособность датчика температуры важна для транспортного средства. Если устройство неисправно и подает неверные импульсы на управляющий модуль, это может привести к проблемам.

Как ДТОЖ влияет на работу ДВС?

По параметрам, подающимся на управляющее устройство, модуль осуществляет такие функции:

Обогащение топливовоздушной смеси или ее обеднение. Если контроллер определяет слишком низкую температуру, то он начнет увеличивать продолжительность сигнала, поступающего на форсунки, что способствует обогащению топливной смеси. В соответствии с нормализацией температурного режима горючее постепенно обедняется, что предотвращает возможный перерасход бензина и снижает объем выхлопных газов. При поломке датчик может регулярно понижать температуру в двигателе, что приведет к загрязнению горючего и его увеличенному расходу.
Блок управления выставляет зажигание. Оно может быть ранним либо поздним. Если температура увеличивается, то управляющий модуль регулирует угол опережения зажигания для снижения токсичности выхлопных газов.
Благодаря ДТОЖ выполняется правильная рециркуляция газов в ходе прогрева. Рециркуляционный клапан при прогреве силового агрегата плотно закрывается. Если двигатель машины еще холодный, то рециркуляция станет причиной колебания холостого хода и произвольной остановки мотора.
С помощью ДТОЖ блок управления выполняет продувку системы фильтрации, которая улавливает пары топлива. Чтобы достигнуть лучшей управляемости машиной, угольный фильтрующий элемент не продувается до момента, пока двигатель полностью не прогреется.
Блокировка гидротрансформатора коробки передач при прогреве ДВС. Управляющий модуль не должен ограничивать работу устройства до момента прогрева машины.
ЭБУ контролирует функционирование вентилятора охлаждения агрегата. По показаниям температурного контроллера модуль осуществляет активацию и отключение вентилирующего устройства для правильного подбора температуры агрегата. Если ДТОЖ будет подавать некорректные импульсы, есть вероятность перегрева мотора.

Рекомендуем: Когда менять топливный фильтр

Какие датчики температуры установлены на ВАЗ 2114

ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о текущем «градусе», ЭБУ повышает (занижает) обороты силового агрегата с целью корректировки температуры.

Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.

Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.

Каталожные артикулы, цены датчиков температуры на ВАЗ 2114:

НазваниеКаталожный артикулЦена в рублях

ДТОЖ (оригинал), 8 клапанов, инжектор	2115-3811053	от 350
ДТНВ (оригинал)	2115-3828210 2115-3828210-02 2115-3828210-03	от 350 — 400

Как проверить

После снятия датчика следует провести его визуальный осмотр на предмет повреждений или коррозии. Самый простой способ проверки ДТОЖ — заменить его на заведомо исправный.

Потребуется:

мультиметр (в режиме вольтметра, омметр с пределом измерений от 100 Ом до 10 кОм);
термометр (с пределом измерений не менее 100 оС);
термостойкая емкость объемом 0,5 л.

Порядок проверки цепи питания ДТОЖ:

Перевести мультиметр в режим вольтметра;
Снять колодку с проводами с датчика и включить зажигание;
Подсоединить «минусовой» щуп мультиметра к «массе» двигателя, а другой к выводу №1 колодки;
Напряжение на выводе должно быть не менее 12 В.

Если напряжение нет или они меньше 12 В, значит, разряжен аккумулятор, неисправна цепь питания или ЭБУ.

Порядок проверки ДТОЖ:

Перевести мультиметр в режим омметра;
Подготовить емкость с горячей водой (около 100 оС);
Подсоединить щупы мультиметра к выводам датчика и опустить его рабочую часть в воду;
Измеряем сопротивление ДТОЖ по мере остывания воды.

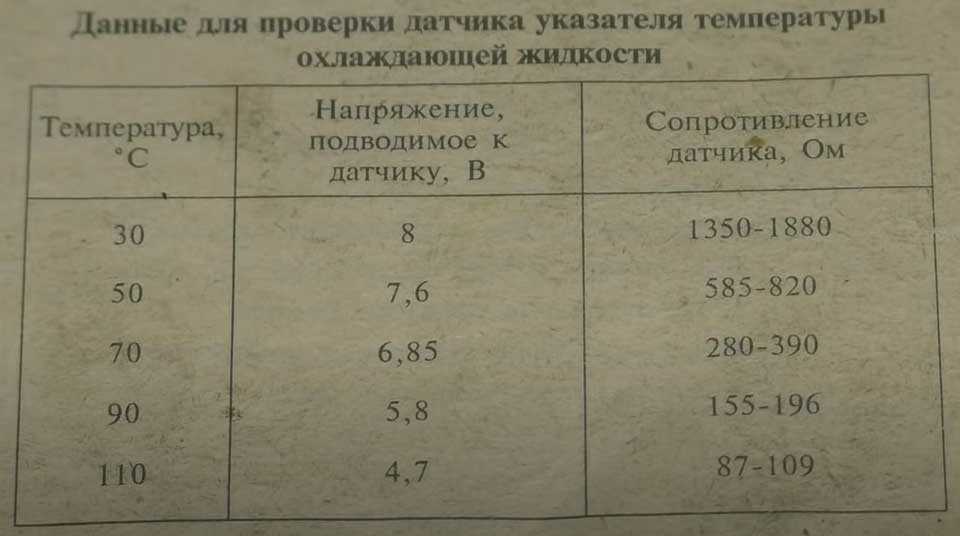

Сопротивление датчика должно быть близким к данным, указанным в таблице:

Температура ОЖ, °С	Сопротивление ДТОЖ, Ом
100	177
90	241
80	332
70	467
60	667
50	973
45	1188
40	1459
35	1802
30	2238
25	2796
20	3520
15	4450
10	5670
5	7280
9420

Процесс проверки также показан на видео:

Если ДТОЖ оказался исправным, возможно причина неисправности в плохом контакте разъема, обрыве проводки или неисправном ЭБУ.

Не забывайте вовремя менять тосол/антифриз в системе охлаждения, и использовать охлаждающую жидкость рекомендованную производителем.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

После приобретения нового датчика температуры желательно его сразу проверить указанными методами. Если все показания в норме, его устанавливают на место снятого. Перед вкручиванием его в посадочное место, резьбу обрабатывают герметиком.

После установки нового элемента к нему подсоединяется поводка, перепутать положение фишки невозможно, поскольку на ней есть специальные направляющие пазы. Далее охлаждающая жидкость в системе доводиться до нормы. Затем убедитесь, что не происходит ли протекания жидкости через датчик, а после уже производить запуск мотора.

Если замена датчика никакого результата не дала, двигатель продолжает, к примеру, перегреваться или не набирает должной температуры, ищут причину в остальных элементах системы. Возможно, что термостат не срабатывает и жидкость постоянно циркулирует либо по малому, либо по большому кругу.

Датчик температуры охлаждающей жидкости (ДТОЖ) не так прост, как может показаться на первый взгляд. Многие думают, что он отвечает только за включение/выключение вентилятора охлаждения и отображение температуры ОЖ на приборной панели. Поэтому, при неисправностях двигателя, не обращают на него особого внимания. Именно поэтому я решил написать эту статью и рассказать в ней о всех признаках неисправности ДТОЖ.

Но для начала небольшое пояснение. Датчиков температуры ОЖ два (в некоторых случаях 3) — один дает сигнал стрелке на приборной панели, второй (2-х контактный) — контроллеру. Далее будет идти речь только об втором датчике, который передает информацию ЭБУ.

И так, первый признак — плохой запуск двигателя на холодную. Как это происходит — двигатель запускается и сразу же глохнет. Более-менее работает только с подгазовкой. После прогрева эта проблема уходит. Почему это может происходить? Датчик температуры ОЖ может подавать в контроллер не верные показания. К примеру, что двигатель уже прогрет (температура 90+ градусов). Для запуска холодного двигателя, как известно, нужно больше топлива, чем для горячего. А так как ЭБУ «думает», что двигатель горячий, то и дает ему мало топлива. От этого и плохой запуск на холодную.

Второй признак — плохой запуск двигателя на горячую. Здесь все с точностью наоборот. ДТОЖ может все время подавать заниженные показания, т.е. «говорить» контроллеру, что двигатель холодный. Для холодного запуска это нормально, а вот для горячего — плохо. Горячий мотор попросту будет заливать бензином. Здесь, кстати, может появляться ошибка P0172 — богатая смесь. Проверьте свечи зажигания — они должны быть в черном нагаре.

Третий признак — повышенный расход топлива. Это последствие, которое вытекает из 2-го признака. Если двигатель заливает бензином, то естественно вырастет и расход.

Четвертое — хаотичное включение вентилятора охлаждения. Т.е. двигатель работает вроде бы нормально, только иногда ни с того, ни с сего может включиться вентилятор. Это уже прямой признак неисправности датчика температуры охлаждающей жидкости. Датчик может давать скачкообразные показания. Т.е. если реальная температура ОЖ повысилась на 1 градус, датчик может «сказать», что она повысилась на 4 градуса или же вообще не среагировать. Так вот, если температура включения вентилятора 101 градус, а реальная температура ОЖ 97 градусов (рабочая), то, перескочив на 4 градуса, датчик «скажет» ЭБУ, что температура уже 101 градус и пора включать вентилятор.

Хуже, если происходит наоборот — датчик иногда может занижать показания. Температура ОЖ может уже дойти до температуры кипения, а датчик будет «говорить», что температура в норме (к примеру, 95 градусов) и поэтому ЭБУ не будет включать вентилятор. Таким образом вентилятор может включится, когда двигатель уже закипел или же вообще не включиться.

Какой уровень антифриза должен быть в расширительном бачке

Когда уровень смазки в двигателе недостаточный, на приборной панели должен появиться индикатор, предупреждающий водителя о данной проблеме. Однако система охлаждения чаще всего не оснащена специальными датчиками. Поэтому определить, что уровень антифриза должен быть выше, бывает непросто. Автовладелец продолжает эксплуатировать транспортное средство, не догадываясь о том, что тосола недостаточно. Ведь охлаждающая жидкость может понемногу вытекать в течение длительного времени.

Нередки случаи, когда уровень антифриза будет недостаточный, потому что есть утечка через негерметичный стык, поврежденные патрубки либо радиатор. Кроме того, причиной данной проблемы может быть дефект прокладки головки блока цилиндров. В результате тосол смешивается с маслом в двигателе. Все это приводит к тому, что детали мотора будут плохо смазываться. Понятно, что эксплуатация автомобиля в подобной ситуации закончится его поломкой

По этой причине важно знать, какой должен быть уровень антифриза, и периодически проверять его. Как узнать уровень антифриза, который должен быть? Для этого нужно осмотреть расширительный бачок, в который заливают тосол

На бачке будут следующие надписи: «Min» и «Max». Оптимальный уровень антифриза должен быть таким, чтобы доходить до середины расстояния между минимальным и максимальным значением

Как узнать уровень антифриза, который должен быть? Для этого нужно осмотреть расширительный бачок, в который заливают тосол. На бачке будут следующие надписи: «Min» и «Max». Оптимальный уровень антифриза должен быть таким, чтобы доходить до середины расстояния между минимальным и максимальным значением.

Однако бывает и такое, что надписи отсутствуют. Какой должен быть уровень антифриза в таком случае? Проведите визуальный осмотр, тосола в бачке должно быть 50 % его объема. Когда таким способом определить уровень антифриза не получается, следует измерить глубину бачка. Для этого нужно воспользоваться чистой палочкой. Затем при необходимости следует добавить тосол, ориентируясь на то, что его уровень должен быть до половины бачка.

Важно: использовать можно только рекомендуемый автопроизводителем антифриз. Когда вы доливаете охлаждающую жидкость, она должна соответствовать по маркировке и оттенку той, что уже находится в бачке.

Уровень антифриза не должен быть меньше, чем отметка «Min» на расширительном бачке

Также не следует переливать тосол выше нормы. И в первом, и во втором случае машина не будет работать исправно.

Уровень антифриза не должен быть меньше, чем отметка «Min» на расширительном бачке. Также не следует переливать тосол выше нормы. И в первом, и во втором случае машина не будет работать исправно.

Уровень антифриза ниже нормы. В результате малый круг не будет заполнен. Все это приведет к тому, что мотор перегреется и станет функционировать при повышенной температуре. В лучшем случае машина начнет потреблять больше горючего, потрескаются каналы и трубки. В худшем — ресурс мотора резко сократится, он выйдет из строя раньше времени, его просто заклинит. То же самое должно произойти, если эксплуатировать авто вообще без тосола.
Уровень антифриза выше нормы. Конечно, некоторые автовладельцы считают, что если залить тосола немного больше нормы, то это избавит их от добавления охлаждающей жидкости в дальнейшем. Однако не стоит забывать о том, что после нагрева тосол расширяется. В результате, если его объем будет больше допустимого, повысится давление в системе. Это приведет к тому, что сорвет крышку бака, система разгерметизируется. Появится течь, и тогда тосол попросту выльется из бака. Из-за слишком низкого уровня антифриза мотор выйдет из строя.

Каждый водитель должен регулярно проверять уровень антифриза, рекомендуется делать это каждые 7 дней. Только так можно сохранить мотор в исправном состоянии и вовремя обнаружить протечку либо разгерметизацию системы охлаждения.

Обратите внимание: поскольку тосол – это жидкость, он должен испаряться со временем. Ведь система не может быть герметичной на 100 %. Поэтому уровень антифриза постепенно будет опускаться

Тосол закипает при температуре 120 °С. В случае, когда система охлаждения неисправна, можно заметить клубы пара, идущие из подкапотного пространства. Это указывает на то, что автовладелец должен быть готов к затратам на капитальный ремонт мотора

Поэтому уровень антифриза постепенно будет опускаться. Тосол закипает при температуре 120 °С. В случае, когда система охлаждения неисправна, можно заметить клубы пара, идущие из подкапотного пространства. Это указывает на то, что автовладелец должен быть готов к затратам на капитальный ремонт мотора.

Снятие и последующий монтаж ДТОЖ обратно

Двигатель Пассат может быть прикрыт пластиковой декоративной панелью, которую нужно снять для доступа к агрегатам. Она прикрепляется тремя шурупами, которые видно сверху при обзоре.

Прежде чем действовать дальше, нужно убедиться в том, что мотор остыл и слить охлаждающую жидкость до уровня ниже датчика. Для тех двигателей, где сенсоры размещены не в корпусе термостата, сначала может потребоваться убрать тройник, висящий на патрубках за счет хомутов. Он мешает свободному доступу к ДТОЖ. Последние изымаются отвинчиванием из гнезд. Процесс не доставит проблем, если предварительно отсоединить провода, подключенные к разъемам.

Декоративная панель и датчики, как они выглядят в установленном месте:

Сборка производиться в обратном порядке.

Как это устроено

Датчик температуры антифриза – естественная эволюция автомобильного термореле. В не получивших распространения системах K-Jetronic

, в которой впрыск был распределенным, термореле работало так контакт открылся – начался быстрый прогрев мотора, а если контакт закрылся – мотор продолжил функционировать при рабочей температуре.

Сегодня же основой подобного рода датчиков является полупроводниковый термистор, т.е. резистор, который имеет нелинейно зависящее от температуры сопротивлени

е. Решение более чем простое и надежное – в зависимости от сопротивления можно следить за температурой антифриза в режиме реально времени, непрерывно. Термисторы изготавливаются из кобальта или никеля. Материалы обладают одним очень важным свойством. Как только их температура возрастает, увеличивается также количество свободных электронов, что означает уменьшение сопротивления.

Различают 2 типа термисторов в зависимости от температурного коэффициента:

С отрицательным коэффициентом . Когда двигатель холодный, максимальным является сопротивление. Как только на датчик подают напряжение в 5 Вольт, причем по мере работы и изменении сопротивления эта величина будет уменьшаться. При этом блок управления мотором регистрирует падение напряжения, тем самым определяя температуру залитой в систему ОЖ;
С положительным коэффициентом . Работает датчик так же, но по мере роста температуры растет и сопротивление. Такими термисторами оборудованы автомобили марки Renault.

Большая часть автомобиль имеют датчики отрицательного коэффициента. Однако, отметим, что принципиальных различий между 2 типами нет. Если деталь изготовлена в соответствии со всеми стандартами, она всегда будет давать реальную информацию о температуре ОЖ. А когда датчик исправен, управляющая система может сделать следующее:

Отрегулировать угол зажигания, выставив тем самым запаздывание или опережение зажигания. Если все выставлено правильно, автомобиль потребляет наименьшее количество горючего;
Контролировать параметры топливно-воздушной смеси. В частности если датчик неисправен, блок управления останется без обратной связи и не сможет проконтролировать холостой ход;
Обогатить бензин, если автомобиль оснащен системой впрыска. В качестве примера на холодном мотора форсункам передается более продолжительный импульс, что позволяет оптимизировать холостой ход и исключить колебания. По этой причине прогрев мотора не сопровождается тряской, лязгом и прочим. Обратный случай: на уже разогретом моторе смесь обедняется, что позволяет улучшить выхлоп, равно как и уменьшить расход.

Кроме того, у датчика много вторичных функций. Он помогает контролировать вращения коленвала, повышает обороты, когда мотор работает на холостом ходу, улучшает работу АКПП с гидротрансформатором.

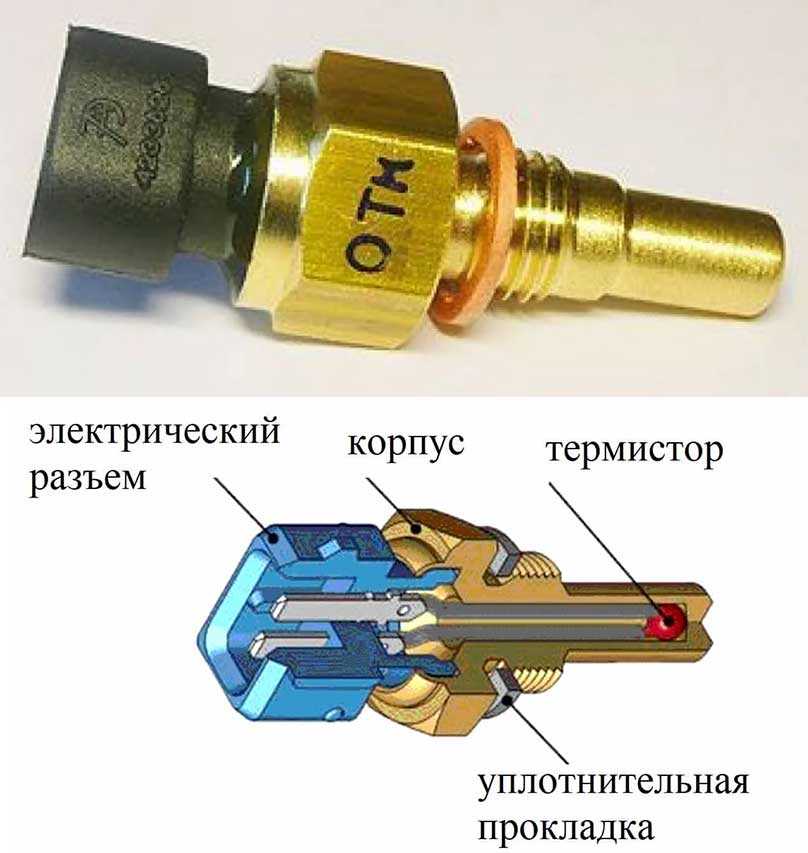

Устройство и принцип работы

Температурный датчик ДТОЖ — резистор (термистор), реагирующий на температуру антифриза в охлаждающей системе мотора. Информация о сопротивлении этого элемента передается в ЭБУ, который принимает решение об изменении настроек в работе двигателя.

Полученные сведения используются ЭБУ для определения шагов регулятора ХХ (холостого хода) для оптимальной подстройки нужного объема топливной смеси.

Особенность ДТОЖ состоит в том, что на холоде его сопротивление увеличивается, а при нагреве, наоборот, снижается.

Так, при достижении 130 градусов Цельсия параметр сопротивления — 70 Ом, а при минус 40 градусов — 100,7 кОм.

Термистор управляется, благодаря подаче на него напряжения +5 В от контроллера.

Потенциал проходит через классический резистор с неизменным сопротивлением (R).

Уровень нагрева антифриза вычисляется по факту падения напряжения на ДТОЖ с изменяемым R (Ом). При этом на холодном моторе падение будет большим, а на нагретом — низким.

Как проверить, не снимая с машины

При наличии подозрений на неисправность ДТОЖ не обязательно снимать его с машины. Все манипуляции можно сделать без демонтажа с помощью тестера или диагностического прибора. Рассмотрим каждый из способов подробнее.

Предварительная проверка

Для проверки измерителя температуры заведите автомобиль и дайте прогреться мотору на холостых до 90 – 95 0С.

Отсоедините от датчика разъем и обратите внимание, как будет вести себя стрелка на панели приборов:

если стрелка осталась на месте, то необходимо проверить сам измеритель или электрическую цепь, идущую к устройству (про это дальше);
если же стрелка ушла вниз, то проверьте предохранитель. Если он целый, а при замыкании контакта на массу стрелка прыгает, то неисправен датчик.

Мультиметром

Наиболее простой метод, позволяющий проверить датчик температуры ОЖ — воспользоваться тестером.

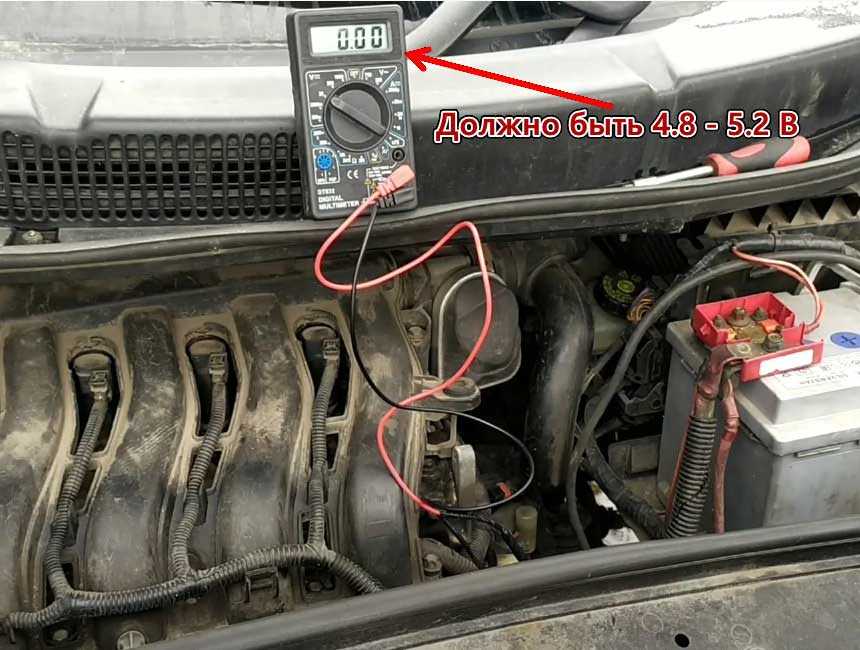

Сначала проверяем напряжение для этого мультиметр выставьте в режим «Замер постоянного напряжения до 20В».

Отсоедините разъем от измерителя.
Включите зажигание.
Подключите плюсовой провод прибора к «+» разъема, а второй контакт тестера замкнуть на двигатель. Прибор должен показать в пределах от 4.8 до 5.2 В.

При работе на горячем моторе будьте осторожны и не прикасайтесь к металлической поверхности, чтобы не обжечься самому и не испортить измерительный прибор.

Алгоритм действий такой:

Отбросьте контакты от датчика.
Установите ражим измерения сопротивления на мультиметре.
Измерьте параметр между выводами.
Сравните их с табличными данными, которые можно найти в руководстве по ремонту и обслуживанию вашего автомобиля.

На некоторых моделях авто добраться к разъемам датчика очень сложно и его придется снимать.

Чтобы минимизировать потери антифриза открутите пробку расширительного бочка, чтобы сбросить давление в системе. Затем пробку снова закрутите.

Точные характеристики сопротивления могут отличаться в зависимости от модели.

Для примера приведем несколько параметров сопротивления для автомобиля ВАЗ 2110.

Таблица 1.

Температура 0С	Сопротивление Ом
+100	177
+80	332
+60	677
+40	1459
+20	3520
+10	5670
+5	7280

Если ДТОЖ выдает ошибочные сведения, может потребоваться его снятие для более детальной проверки, а впоследствии и замены.

Диагностический прибор

При появлении ошибки двигателя на приборной панели стоит проверить ЭБУ на факт ошибок, связанных с датчиком температуры.

Наиболее удобный вариант — применение ODB2 сканера. Во избежание больших затрат можно воспользоваться простой моделью Scan Tool Pro Black Edition или ELM327 про который мы писали выше.

Общий алгоритм действий такой:

Возможности рассмотренной выше модели позволяют посмотреть на работу датчика в режиме онлайн, а также посмотреть на функционирование других узлов: КПП, трансмиссия, ESP, ABS и других.

Устройство работает со всем диагностическим ПО и работает без потери связи. Для связи используется Блютуз и Вай-Фай.

Проверка датчика

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

Ключ на 19;
Мультиметр;
Емкость для слива охлаждающей жидкости;
Электрочайник;
Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Ещё кое-что полезное для Вас:

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

При первом способе погружают рабочую часть ДТОЖ в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление должно быть минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления ДТОЖ погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика температуры в кипящую воду сопротивлениее должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Для чего нужен датчик

Датчик считывает температуру жидкости в системе охлаждения и передает эти данные в ЭБУ (электронный блок управления). И исходя из этих данных бортовой компьютер поддерживает оптимальный температурный режим работы мотора (а это — порядка 80–90 градусов по Цельсию). То есть блок ЭБУ «понимает», когда необходимо замедлить работу вентилятора и повысить температуру мотора (при прогреве), а когда наоборот — максимально быстро снизить температуру и не допустить кипения охлаждающей жидкости. Благодаря этому мотор точно не заклинит, износ его механических частей будет минимальным (например, при перегреве, те же кольца ускоренно «прогорают»).

Соблюдение правильного температурного режима важно и для поддержания правильной вязкости моторного масла. Только в этом случае мотор сможет работать на полную мощность, но при этом без ускоренного износа

Если же термодатчик неисправен, то блок ЭБУ получает недостоверную информацию. Соответственно, при холодном двигателе он может принудительно включать вентилятор «на полную», что лишь усложнит прогрев мотора. Или наоборот: при перегреве вентилятор вообще не будет работать, что может закончиться выходом из строя двигателя без возможности его дальнейшего ремонта (при заклинивании повреждается не только блок цилиндров, но и распределительный, коленчатый валы, в некоторых случаях и маховик).

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

отсоедините разъем от датчика;
переведите режим измерения мультиметра на «20 В постоянное напряжение»;
присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С	Сопротивление проводника, Ом	Температура жидкости, °С	Сопротивление проводника, Ом
5	7 280	45	1 188
10	5 670	50	973
15	4 450	60	667
20	3 520	70	467
25	2 796	80	332
30	2 238	90	241
40	1 459	100	177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.
