Предохранители тойота ярис / витц (xp90), 2005

Блоки под капотом

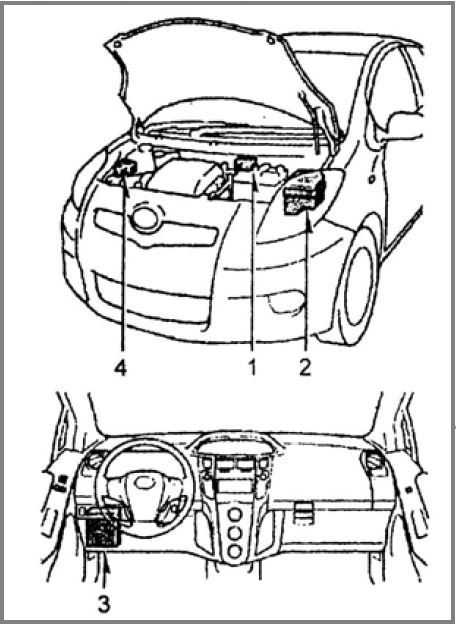

Общая схема расположения блоков под капотом

Блок А

Вариант 1

Пример

Схема

Назначение

1 ST	Стартер
2 PSD RH	Электропривод сдвижной двери (правой)
3 PSD LH	Электропривод сдвижной двери (левой)
4 H-LP RH	Правая фара
5 H-LP LH	Левая фара
6 ECU-B	Комбинация приборов, электронный блок управления двигателем
7 DOME	Подсветка салона и багажного отделения
8 RAD 1	Магнитола
9 ABS 2	Антиблокировочная система тормозов (АВ5)
10 RR HTR	Задний отопитель/ кондиционер
11 DDC
12 AM2	Замок зажигания
13 PBD	Электропривод задней двери
14 EFI	Электронный блок управления двигателем
15 EFI 2	Электронный блок управления двигателем
16 HORN	Звуковой сигнал
17 TRN HAZARD	Указатели поворота
18 ALT-S	(Модели с дв. 112-РЕ) Генератор
18 ETCS	(Модели с дв. 1А1-РЗЕ) Электронный блок управления двигателем

Реле

Электро вентилятор охлаждения
Электро вентилятор охлаждения
Сигнал
Электро вентилятор охлаждения
Управление двигателем
Управление двигателем

Вариант 2

Схема

Обозначение

1	25A ACC-B — Разъем для подключения дополнительного оборудования
2	25A DOOR — Центральный замок
3	15A RR HTR — Задний отопитель/кондиционер
4	7,5A AM2 2 — Переключатель запуска двигателя
5	10A ECU-B2 — Система «Entry&Start»
6	10A ETCS — Система управления двигателем
7	10A TURN — HAZ — Указатели поворота
8	10A HORN — Звуковой сигнал
9	15A IG2 — Система управления двигателем
10	15A IGT/INJ — Система управления двигателем
11	20A STR LOCK — Система блокировки рулевого колеса
12	20A EFI MAIN — Система управления двигателем
13	25A DOOR 2 — Центральный замок
14	30A PBD — Электропривод задней двери
15	SHORT
16	30A AM2 — Переключатель запуска двигателя
17	30A PSD RD — Электропривод сдвижной двери (правой)
18	30A PSD LD — Электропривод сдвижной двери (левой)
19	15A H-LH RH — Фара (правая)
20	15A H-LP LH — Фара (левая)
21	10A EFI 1 — Система управления двигателем
22	10A EFI 2 — Система управления двигателем
23	10A ECU — B — Комбинация приборов, система управления двигателем
24	10A DOME — Подсветка салона и багажного отделения
25	20A RAD 1 — Магнитола

Блок Б

15A H-LP LH LWR — Левая фара ближний свет
15A H-LP RH LWR — Правая фара ближний свет
15A H-LP LH UPR — Левая фара дальний свет
15A H-LP RH UPR — Правая фара дальний свет
10A SCL — АБС / 4WD — Система полного привода

Тут могут крепится и некоторые реле.

Блоки под капотом

Под капотом может находится 3 основных блока с предохранителями и реле.

Фото пример блока 1

Схема с крышки

Схема

Назначение

1	10А HEAD (LH) — Без ДХО: Левая фара
1	5А DRL — с ДХО: Система дневных ходовых огней
2	10A HEAD (RH)) — Без ДХО: Правая фара
3	15A AM2 — Система зажигания, система зарядки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, пред натяжители ремней безопасности, система стартера
4	15A HAZ-HORN — 1995-1997: Звуковые сигналы, указатели поворота, аварийные сигналы, система защиты от кражи;
15A HAZ-HORN — 1998-1999: Звуковые сигналы, аварийная сигнализация, система защиты от кражи.
5	15A EFI — система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система кондиционирования;
6	10A DOME — Внутреннее освещение, сигнальная лампа открытой двери, часы, автомобильная аудиосистема, система защиты от кражи, система дневных ходовых огней.
7	7,5A OBD-II — Бортовая система диагностики
8	5A ALT-S — Система зарядки
10	10A HEAD_ (RH-LWR) — С ДХО: Правая фара (ближний свет)
11	10A HEAD_ (LH-LWR) — С ДХО: Левая фара (ближний свет)
12	10A HEAD_ (RH-UPR) — С ДХО: Правая фара (дальний свет)
13	10A HEAD_ (LH-UPR) — С ДХО: Левая фара (дальний свет)
24	30A CDS FAN — Электрические вентиляторы охлаждения
25	30A RAD FAN — Электрические вентиляторы охлаждения
26	40A HEATER — Система кондиционирования, предохранители «A / C»
27	30A DIMMER — С ДХО: предохранители «ГОЛОВКА (ПРАВ.-LWR)», «ГОЛОВКА (LH-LWR)», «ГОЛОВКА (ПРАВ.
28	30A MAIN — Стартерная система
31	60A ABS — Анти блокировочная тормозная система
32	50A AM1 — предохранители «DEF», «WIPER», «GAUGE», «ECU-IG», «TURN», «IGN», «PWR» и «CIG & RADIO»
33	100A ALT — «ABS», «STOP», «TAIL», «ECU-B» или «SRS», «DEF», «AM1», «WIPER», «GAUGE», «ECU-IG», «TURN» , Предохранители «PWR» и «CIG & RADIO»

Блок в салоне

Основной блок предохранителей и реле в салоне находится за бардачком. Отдельные элементы могут располагаться вне данного блока.

Фото пример

Схема

Описание

Предохранители

А/С 7,5А

Система управления двигателем (модели с двигателем 1AZ-FSE выпуска до 08.2004 г.)
Передний кондиционер с ручным управлением (модели до 08.2004 г. с задним кондиционером)
Передний кондиционер с автоматическим управлением (модели до 08.2004 г. с задним кондиционером)
Передний кондиционер с автоматическим управлением (модели с 08.2004 г. с задним кондиционером)
Система парковки Обогреватель заднего стекла и обогреватель зеркал

ECU-ACC 7,5А

Система MULTIPLEX
Зеркала заднего вида
Центральный замок
Электропривод задней двери
Аудиосистема
Часы
Передний кондиционер с ручным управлением (модели до 08.2004 г. с задним кондиционером)
Передний кондиционер с автоматическим управлением (модели до 08.2004 г. с задним кондиционером)
Передний кондиционер с автоматическим управлением (модели с 08.2004 г. с задним кондиционером)
Разъем для подключения дополнительного оборудования

ECU-IG 7,5А

Система зарядки
Электропривод вентиляторов (модели с двигателем 1AZ-FSE)
Анти блокировочная система тормозов
Система изменения жесткости подвески
Система MULTIPLEX
Центральный замок (модели выпуска с 08.2004 г.)
Аудиосистема (модели с системой MULTIVISION) и задний дисплей
Передний кондиционер с ручным управлением (модели до 08.2004 г. с задним кондиционером)
Передний кондиционер с автоматическим управлением (модели до 08.2004 г. с задним кондиционером)
Разъем для подключения дополнительного оборудования

GAUGE 7,5A

Анти блокировочная система тормозов (модели 4WD с VSC)
Индикация переключения
Система MULTIPLEX
Электропривод стекло подъемников
Центральный замок
Электропривод левой сдвижной двери
Электропривод правой сдвижной двери (модели выпуска с 08.2004 г.)
Электропривод люка
Электропривод задней двери
Аудиосистема (модели с системой MULTIVISION) и задний дисплей
Фары (модели с ксеноновыми фарами выпуска с 08.2005 г.)
Указатели поворота и аварийная сигнализация
Фонари заднего хода
Лампы освещения салона
Система парковки

PANEL 7,5А

Аудиосистема (модели с системой MULTIVISION) и задний дисплей (модели выпуска с 08.2005 г.)
Часы
Противотуманные фары
Подсветка
Система парковки

MIR HTR 10А

Система MULTIPLEX
Обогреватель заднего стекла и обогреватель зеркал

TAIL 10А

Система MULTIPLEX
Система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
Габариты

TEMS 10А

Система изменения жесткости подвески

C/LTR 15A

Прикуриватель

FR FOG 15А

Противотуманные фары

IGN 15А

Система зажигания (модели с двигателем 1AZ-FSE)
Система управления двигателем (модели с двигателем 1AZ-FSE)
Система электронного управления АКПП (модели с двигателем 1AZ-FSE)
Система SRS
Система иммобилайзера

RR HTR15A

Передний кондиционер с ручным управлением (модели до 08.2004 г. с задним кондиционером)
Передний кондиционер с.автоматическим управлением (модели до 08.2004 г. с задним кондиционером)
Передний кондиционер с автоматическим управлением (модели с 08.2004 г. с задним кондиционером)

STOP 15А
