Блок в салоне
Находится под панелью приборов со стороны водителя.
Фото — пример
Схема с крышки
Схема
Описание предохранителей
| 1 | 15А Стекло очиститель заднего стекла |
| 2 | Резерв |
| 3 | 10А Радио, Аудио |
| 4 | 15А Прикуриватель |
| 5 | 10А Система кондиционирования, система ABS, система экстренного торможения, подогреватель топливного фильтра, обогреватель лобового стекла, многофункциональный блок управления 1, блок управления раздаточной коробкой |
| 6 | 10А Система поддержания скорости, система рециркуляции ОГ (EGR), комбинация приборов, иммобилайзер 2^ (4D56T), блок управления блокировкой дифференциала, электронный блок управления 4WD, система SRS, электромагнитный клапан управления дроссельной заслонкой, датчик скорости автомобиля |
| 7 | 20А Контроль двигателя |
| 8 | 10А Фонари заднего хода |
| 9 | 10А Задний противотуманный фонарь |
| 10 | 20А Центральный замок |
| 11 | 30А Обогреватель заднего стекла |
| 12 | 30А Нагреватель |
| 13 | 20А Люк на крыше |
| 14 | 10А АБС |
| 15 | 20А Сиденье с подогревом |
| 16 | 10А Зеркала с подогревом |
| 17 | Резерв |
| 18 | Резерв |
| 19 | Резерв |
| 20 | Резерв |
Расшифровка реле
- Реле задних противотуманных фонарей
- Реле электропривода стекло подъемников
- Реле генератора
- Реле электродвигателя вентилятора отопителя – задний кондиционер
- Реле обогревателя заднего стекла
- Реле электродвигателя вентилятора отопителя — передний кондиционер
- Реле вспомогательных цепей зажигания
Расшифровка блока предохранителей салона и под капотом на Митсубиси Аутлендер.
Основной блок предохранителей и реле расположенный под капотом.
Предохранители в моторном отсеке, сравнивайте с фото которое выше.
| Номер | Сила тока, А | Цвет | Защищаемая цепь |
| Предохранители/плавкие вставки | |||
| 1 | 30 | Зеленый | Устройство ввода-вывода |
| 2 | 40 | Зеленый | Электродвигатель вентилятора системы охлаждения |
| 3 | 30 | Розовый | Электродвигатель вентилятора конденсора |
| 4 | 30 | Розовый | Антиблокировочная система тормозов |
| 5 | 40 | Синий | Тоже |
| 6 | Резерв | ||
| 7 | 30 | Розовый | Стартер |
| 8 | 15 | Синий | Передние противотуманные фары |
| 9 | 7,5 | Коричневый | Двигатель |
| 10 | 20 | Желтый | АКП |
| 11 | 10 | Красный | Звуковой сигнал |
| 12 | 7,5 | Коричневый | Генератор |
| 13 | 20 | Желтый | Омыватель фар |
| 14 | 10 | Красный | Кондиционер |
| 15 | 15 | Синий | Дроссельная заслонка |
| 16 | 20 | Желтый | Звуковой сигнал противоугонной системы |
| 17 | 15 | Синий | Обогреватель щеток стеклоочистителя |
| 18 | — | — | Резерв |
| 19 | 30 | — | Электропривод двери багажника |
| 20 | 10 | — | Система наружного освещения в дневное время |
| 21 | 10 | Красный | Фара дальнего света (левая) |
| 22 | 10 | Красный | Фара дальнего света (правая) |
| 23 | 30 | Зеленый | Усилитель аудиосистемы |
| 24 | 30 | — | Электрооборудование дизельного двигателя |
| 25 | 20 | Желтый | Левая фара ближнего света (с газоразрядными лампами) |
| 26 | 20 | Желтый | Правая фара ближнего света (с газоразрядными лампами) |
| 27 | 10 | Красный | Левая фара ближнего света (с галогеновыми лампами) |
| 28 | 10 | Красный | Правая фара ближнего света (с галогеновыми лампами) |
| 29 | 10 | Цепь питания электрооборудования двигателя | |
| 30 | 10 | Красный | Катушка зажигания |
| 31 | 20 | Желтый | Цепь питания электрооборудования двигателя |
| 32 | 15 | Синий | Топливный насос |
Основной блок реле под капотом.
| R1 | — | — | Реле свечей накаливания (для дизельных двигателей) |
| R2 | — | — | Реле вентилятора радиатора |
| R3 | — | — | Реле отопителя |
| R4 | — | — | Реле системы управления двигателем |
| R5 | — | — | Реле системы курсовой устойчивости |
| R6 | — | — | Реле вентилятора радиатора кондиционера |
| R7 | — | — | Реле системы управления двигателем |
| R8 | — | — | Реле ближнего света фар |
| R9 | — | — | Реле системы управления двигателем |
| R10 | — | — | Реле обогревателя щеток стеклоочистителя |
| R11 | — | — | Реле системы наружного освещения в дневное время |
| R12 | — | — | Реле системы управления двигателем |
| R13 | — | — | Реле звукового сигнала противоугонной системы |
| R14 | — | — | Реле автоматической коробки передач |
| R15 | — | — | Реле омывателя фар |
| R16 | — | — | Реле дальнего света фар |
| R17 | — | — | Реле передних противотуманных фар |
| R18 | — | — | Реле звукового сигнала |
| R19 | — | — | Реле кондиционера |
Дополнительный блок реле под капотом.
Расшифровка дополнительного блока.
| Номер реле | Защищаемая цепь |
| R1 | Реле малых оборотов вентилятора системы охлаждения двигателя |
| R2 | Реле вентилятора кондиционера |
| R3 | Реле высоких оборотов вентилятора системы охлаждения двигателя |
Монтажный блок предохранителей и реле в салоне расположен с левой стороны панели приборов.
Расшифровка предохранители монтажного блока в салоне.
| Номер | Сила тока, А | Цвет | Назначение. |
| Предохранители/плавкие вставки | |||
| 1 | 30 | Розовый | Отопитель |
| 2 | 15 | Синий | Стоп-сигналы |
| 3 | 10 | Красный | Задний противотуманный фонарь |
| 4 | 30 | Зеленый | Стеклоочиститель ветрового окна |
| 5 | — | — | Резерв |
| 6 | 10 | Красный | Цепь дополнительного оборудования |
| 7 | 20 | Желтый | Замки дверей |
| 8 | 15 | Синий | Аудиосистема |
| 9 | 7,5 | Коричневый | Цепь дополнительного оборудования |
| 10 | 15 | Синий | Лампы освещения салона |
| 11 | 15 | Синий | Аварийная световая сигнализация |
| 12 | 15 | Синий | Стеклоочиститель окна двери задка |
| 13 | 7,5 | Коричневый | Контрольно-измерительные приборы |
| 14 | — | — | Резерв |
| 15 | 15 | Синий | Предохранитель прикуривателя митсубиси аутлендер (розетка электропитания) |
| 16 | 10 | Красный | Замок зажигания |
| 17 | 20 | Желтый | Электропривод люка |
| 18 | Резерв | ||
| 19 | 10 | Красный | Наружные зеркала заднего вида |
| 20 | 10 | Красный | Система полного привода |
| 21 | 7,5 | Коричневый | Фонари заднего хода |
| 22 | — | — | Резерв |
| 23 | 15 | Синий | Розетка электропитания |
| 24 | 30 | Розовый | Электростеклоподъемники |
| 25 | 30 | Розовый | Обогрев стекла двери задка |
| 26 | 7,5 | Коричневый | Обогреватели наружных зеркал заднего вида |
| 27 | 15 | — | Электропитание |
| 28 | 25(20) | Белый (серый) | Электропривод сидений |
| 29 | 30 | Зеленый | Обогрев сидений |
Расшифровка реле монтажного блока в салоне.
Источник статьи: http://autozona54.ru/statyi/interesnoe/blok-predokhraniteley-mitsubishi-outlander.php
Блок предохранителей и реле в салоне Митсубиси Аутлендер 1
Монтажный блок в салоне расположен в нижней части панели проборов под перчаточным ящиком.
Для доступа к нему необходимо снять ящик. На обратной стороне которого есть схема и назначение предохранителей, также размещены запасные предохранители и щипцы для замены.
Схема блока предохранителей в салоне Митсубиси Аутлендер 1
| 1 | Реле задних противотуманных фонарей |
| 2 | |
| 3 | Реле подогревателя сиденья |
| 4 | |
| 5 | Реле электропривода стеклоподъемников |
| 6 | Реле электродвигателя вентилятора отопителя |
| 7 | Реле обогревателя заднего стекла |
| F1 | (10A) Система зажигания |
| F2 | Комбинация приборов |
| F3 | (7,5A) Фонари заднего хода |
| F4 | Система поддержания скорости |
| F5 | (7,5A) Система кондиционирования |
| F6 | (7.5A) |
| F7 | (20A) Очистители и омыватели |
| F8 | (7,5A) |
| F9 | (15A) Предохранитель прикуривателя Mitsubishi Outlander |
| F10 | — |
| F11 | (7,5A) Электропривод зеркал |
| F12 | (7,5A) |
| F13 | (10A) Аудиосистема |
| F14 | (15A) Очиститель/омыватель заднего стекла |
| F15 | (15A) |
| F16 | (10A) Задний противотуманный фонарь |
| F17 | — |
| F18 | (10A) Лампы освещения салона |
| F19 | (30A) Электродвигатель вентилятора отопителя |
| F20 | (30A) Обогреватель заднего стекла |
| F21 | (20A) Электродвигатель привода люка |
| F22 | (10A) Подогреватель сидений |
| F23 | (10A) Насос охлаждения промежуточного охладителя турбо компрессора |
| F24 | — |
Блоки под капотом
Главный блок
Основной блок с предохранителями и реле расположен рядом с аккумулятором.
Схема
Назначение
| R1 | Реле электродвигателя вентилятора конденсатора кондиционера — высокая скорость |
| R2 | Реле звукового сигнала |
| R3 | Реле электродвигателя вентилятора конденсатора кондиционера-низкая скорость |
| R4 | Много функциональный блок управления 1 |
| R5 | Реле обогревателя лобового стекла — очистители лобового стекла |
| R6 | Реле электромагнитной муфты компрессора кондиционера |
| R7 | Резерв |
| 1 | 120A Блок предохранителей/ реле 1 в моторном отсеке, противотуманные фары, фары, задние фонари (2001), много функциональный блок управления 1 (2002^) |
| 2 | 60A Блок предохранителей/ реле, моторный отсек 1 |
| 3 | 40А Замок зажигания |
| 4 | 40А Электропривод сидений, электропривод стекло подъёмников |
| 5 | 20А Управление двигателем |
| 6 | 20А Управление двигателем |
| 7 | — |
| 8 | 15А Дополнительное оборудование |
| 9 | 25А Подогреватель топливного фильтра |
| 10 | 25А Кондиционер |
| 11 | 20А Кондиционер |
| 12 | 15A Реле обогревателя лобового стекла — очистители лобового стекла |
| 13 | — |
| 14 | 20A Автоматическая коробка передач |
| 15 | 10A Генератор, центральный замок, указатели поворота/ аварийная сигнализация |
| 16 | 15A Анти блокировочная система тормозов (ABS), стоп-сигналы |
| 17 | 10А Аудиосистема, прикуриватель, часы |
| 18 | 10A Система кондиционирования, аудиосистема, центральный замок, часы, электронный блок управления ESP, лампы освещения салона, многофункциональный блок управления 1, блок управления раздаточной коробкой |
| 19 | 10А Кондиционер |
| 20 | 20A Противотуманные фары |
| 21 | 10A Звуковой сигнал |
| 22 | 20A Очиститель/ омыватель лобового стекла |
| 23 | 10A Система управления двигателем, задний габарит(правый) |
| 24 | 10A Лампа заднего левого габарита |
| 25 | 10A Лампа ближнего света (левая) |
| 26 | 10A Лампа ближнего света (правая) |
| 27 | 10A Лампа дальнего света (левая) |
| 28 | 10A Лампа дальнего света (правая) |
| 29 | Резерв |
| 30 | 40A Нагреватель охлаждающей жидкости |
Блок с реле
Схема
Описание
- Реле подкачивающего топливного насоса
- Реле форсунки
- Реле системы (экстренное торможение)
- Резерв
- Реле системы управления двигателем
- Реле блока управления дроссельной заслонкой
- Резерв
Хотите помочь дополнить материал? Мы будем рады вашим комментариям.
Блоки в салоне
Расположение

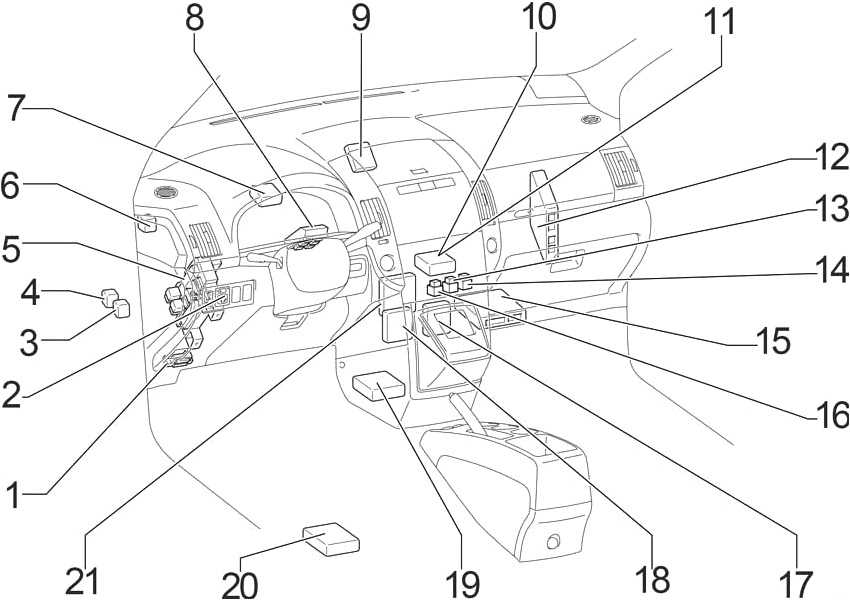

Общая схема расположения блоков в салоне
Левый руль
Правый руль
Описание
- Дополнительный блок предохранителей
- Блок управления электрооборудованием кузова
- Реле обогрева заднего стекла
- Реле топливного насоса (Circuit Opening)
- Блок предохранителей
- Реле указателей поворота (аварийная сигнализация)
- Ресивер центрального замка
- Распределительный блок
- Блок управления транспондером ключа
- Блок управления кондиционером(автоматический кондиционер)
- Усилитель кондиционера
- Блок управления двигателем
- Блок реле №2
- Блок реле №3
- Блок управления коробкой передач
- Блок реле №1
- Реле стеклоочистителя
- Блок управления датчиками парковки (Clearance Sonar)
- Центральный блок подушек безопасности
- Блок управления телевизионной камерой
- Блок управления зажиганием
Блок предохранителей
н находится в нижней части панели приборов за защитной крышкой.
Фото — пример
Схема
Обозначение
| 1 | 10А IGN — Подушки безопасности SRS, комбинация приборов, система запуска, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 2 | 20A S/ROOF — Люк |
| 3 | 7,5A RR FOG — Задний противотуманный свет |
| 4 | 15A FR FOG — Передний противотуманный свет, индикатор противотуманного света |
| 5 | 25A AM1 — Система запуска, предохранители: «CIG», «RAD NO.1» |
| 6 | 7,5A PANEL — Подсветка панели приборов, подсветка комбинации приборов, блок управления автоматической коробкой передач, освещение перчаточного ящика, освещение в отделении подлокотника, очистители фар, передний противотуманный свет, система помощи при парковке, мульти — информационный дисплей |
| 7 | 20A RR WIP — Задний стеклоочиститель и омыватель |
| 8 | 7,5A GAUGE2 — Лампы заднего хода, корректор фар, указатели поворота, аварийная сигнализация |
| 9 | 15A CIG — Прикуриватель |
| 10 | 10A HTR — Подогрев сидений, кондиционер |
| 11 | — |
| 12 | 7,5A RAD NO.1 — Аудиосистема, мульти-информационный дисплей, зеркала с электроприводом, комбинация приборов, розетка |
| 13 | 30A PWR SEAT — Сиденья с электроприводом |
| 14 | 10A TAIL — Габаритный свет, освещение номерного знака, освещение багажного отсека, система автоматического освещения, передний противотуманный свет, задний противотуманный свет, комбинация приборов |
| 15 | 7,5A OBD2 — Диагностический разъем |
| 16 | 15A P/POINT — Розетка |
| 17 | 25A DOOR — Центральный замок |
| 18 | 25A WIP — Передний стеклоочиститель и омыватель, очистители фар |
| 19 | 7,5A ECU-IG — Вентилятор системы охлаждения, система зарядки, усилитель рулевого управления, ABS, VSC |
| 20 | 20A S-HTR — Подогрев сидений |
| 21 | 10A GAUGE1 — Переключатель освещения, мульти — информационный дисплей, интегрированное реле, комбинация приборов, блокировка селектора коробки передач, блок управления автоматической коробкой передач, зеркало заднего вида в салоне, стеклоочиститель, парковочный тормоз |
| 22 | 15A STOP — Лампы стоп-сигнала, блокировка селектора коробки передач, дополнительный стоп-сигнал, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| Реле | |
| R1 | Резерв |
| R2 | HTR — Отопитель |
| R3 | SEAT HTR — Подогрев сидений |
| R4 | IG1 — Зажигание |
| R5 | TAIL — Габаритный свет |
Дополнительный блок предохранителей
Схема
Назначение
| 1 | 25А АСС — Кнопка запуска, иммобилайзер, блокировка руля (LHD) |
| 2 | 20A P-RR P/W — Стеклоподъемник |
| 3 | 20A P-FR P/W — Стеклоподъемник |
| 4 | 20A D-RR P/W — Стеклоподъемник |
| 5 | 20A D-FR P/W — Стеклоподъемник |
| 6 | 7,5A ECU-B 1 — Коробка передач |
| 7 | 10A FUEL OPN — Лючок заливной горловины топливного бака |
| 8 | 20A FR DIC — Обогреватель зоны щеток стеклоочистителей ветрового стекла, предохранитель: «MIR HTR» |
| 9 | 10А А/С — Кондиционер (механический кондиционер), вспомогательный отопитель |
| 10 | 7,5A DEF I/UP — Кондиционер |
| 11 | 7,5A ST — Мульти — информационный дисплей, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система запуска |
| 12 | 10A MIR HTR — Обогрев зеркал |
| 13 | 15A RAD NO.2 — Аудиосистема, мульти — информационный дисплей |
| 14 | 7,5A DOME — Освещение салона, персональное освещение, освещение в дверях, освещение багажного отсека, подсветка индивидуального зеркала, освещение пространства для ног |
| 15 | 7,5A ECU-B 2 — Кондиционер, система беспроводного управления |
| 16 | 30A PWR SEAT — Сиденья с электроприводом |
Блоки реле
Схема
Расшифровка
| 1 | |
| R1 | Вспомогательное реле (ACC) |
| R2 | Стартер (ST) |
| 2 | |
| R1 | Розетки |
| R2 | Зажигание (IG2) |
| 3 | |
| R1 | Передний противотуманный свет |
| R2 | Задний противотуманный свет |
Предохранители и реле Mitsubishi Colt (Z30), 2002 — 2011
Большинство цепей питания электрооборудования японского хэтчбека защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне.
Информация по схемам актуальна для автомобилей Митсубиси Кольт Z30 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.
В салоне
Монтажный блок находится с водительской стороны внизу панели приборов за пластиковой крышкой.
| Схема предохранителей в монтажном блоке салона Кольт | ||
| № | Ток, А | Расшифровка |
| 1 | 40 | Замок зажигания |
| 2 | 40 | Главный переключатель стеклоподъемников, электроприводы стеклоподъемников |
| 3 | 40 | Электродвигатель вентилятора радиатора и конденсатора кондиционера |
| 4 | 40 | Реле управления роботизированной коробкой передач, блок управления двигателем и роботизированной коробкой передач, рычаг переключения передач |
| 5 | 30 | Предохранитель №11, обогреватель стекла задней двери |
| 6 | 30 | Подогреватели передних сидений |
| 7 | — | |
| 8 | 40 | Электродвигатель вентилятора отопителя, резистор электродвигателя вентилятора отопителя, блок управления ETACS |
| 9 | 10 | Блок управления ETACS, многофункциональный дисплей, магнитола |
| 10 | 10 | Комбинированный подрулевой переключатель, комбинация приборов, блок управления ETACS, фонарь освещения багажного отделения, многофункциональный дисплей, магнитола, датчик освещения и датчик дождя, фонарь освещения салона |
| 11 | 7,5 | Обогреватели боковых зеркал заднего вида |
| 12 | 7,5 | Электропривод люка крыши в сборе |
| 13 | 20 | Блок управления ETACS, электродвигатель очистителя лобового стекла |
| 14 | 7,5 | Блок управления кондиционером или отопителем, лампа подсветки центральной консоли, выключатель противотуманных фар, выключатель аварийной сигнализации, передний габарит (правый), выключатель подогревателя сиденья, задний габарит (правый) |
| 15 | 7,5 | Лампы подсветки номерного знака, передний габарит (правый), задний габарит (левый) |
| 16 | 20 | компрессор кондиционера, датчик расхода воздуха, датчик положения распределительного вала, датчик положения коленчатого вала, главное реле системы впрыска, блок управления (двигателем двигателем и роботизированной коробкой передач), форсунки, электромагнитный клапан управления подачей масла, кислородный датчик, электромагнитный клапан продувки адсорбера, реле сервопривода дроссельной заслонки |
| 17 | 15 | Топливный модуль (бензонасос) и датчик уровня топлива |
| 18 | 10 | Звуковой сигнал, реле звукового сигнала |
| 19 | 10 | Фары (левый) |
| 20 | 10 | Фары (правые) |
| 21 | — | |
| 22 | — | |
| 23 | 7,5 | Электроприводы боковых зеркал заднего вида |
| 24 | 7,5 | Реле противотуманных фар и фонарей |
| 25 | 15 | Разъем подсоединения дополнительного оборудования (предохранитель прикуривателя) |
| 26 | 15 | Блок управления ETACS, электропривод очистителя заднего стекла |
| 27 | 20 | Электродвигатель люка крыши в сборе |
| 28 | — | |
| 29 | — | |
| 30 | — | |
| 31 | 10 | Блок управления ETACS |
| 32 | — | |
| 33 | 15 | Диагностический разъем, блок управления ETACS |
| 34 | 15 | Реле противотуманных фар и фонарей |
| 35 | 10 | Подрулевой комбинированный переключатель, корректор фар, фара (левая) |
| 36 | 10 | Фара (правая) |
| 37 | 7,5 | Рычаг переключения передач, фонари заднего хода, блок управления SRS |
| 38 | 7,5 | Блок управления (двигателем, двигателем и роботизированной коробкой передач), реле топливного насоса |
| 39 | 10 | Катушки зажигания |
| 40 | 7,5 | Блок управления (ABS или систем ABS/ASC, ESP, ETACS, SRS), подрулевой комбинированный переключатель, комбинация приборов датчик поперечного ускорения и угловой скорости, датчик положения рулевого колеса |
| 41 | 7,5 | Блок управления (кондиционером или отопителя), реле электродвигателя вентилятора отопителя, реле электродвигателя вентилятора радиатора и конденсатора кондиционера, электродвигатель вентилятора датчика температуры воздуха в салоне, сервопривод заслонки выбора режима забора воздуха, реле обогревателя стекла задней двери, реле подогревателей передних сидений |
| 42 | 15 | Блок управления (ABS или систем ABS/ASC), дополнительный стоп-сигнал, стоп-сигналы |
| 43 | — | |
| 44 | — | |
| Схема реле | ||
В моторном отсеке
На плюсовой клемме аккумуляторной батареи расположен силовой блок.
| Схема силового блока в моторном отсеке | ||
| № | Ток, А | Описание |
| 1 | 120 | Плавкие вставки (№1,2, 3,4) и предохранители (№ 10,14,15,16,17,18, 19, 20, 31,35,36, 42), располагающиеся в монтажном блоке в салоне, блок управления ETACS, реле фар |
| 2 | 120 | Плавкая вставка №6, располагающаяся в блоке плавких вставок |
| 3 | 40 | Блок управления тормозной системой АБС или систем ABS/ASC |
| 4 | 60 | Блок управления EPS |
| 5 | 30 | Блок управления тормозной системой АБС или систем ABS/ASC, генератор |
| 6 | 80 | Предохранители (№5,6, 8, 24, 27, 33, 34), располагающиеся в монтажном блоке в салоне |
Блоки под капотом
Устанавливаются в левой части моторного отсека. Состоят из главного блока предохранителей и реле и блока с реле
Основной блок
Схема
| 1 | 60A Блок предохранителей/ реле приборной панели |
| 2 | 50A Электродвигатель вентилятора системы охлаждения |
| 3 | 60A Система ABS |
| 4 | 40A Цепи замка зажигания |
| 5 | 30A Электропривод стеклоподъемников |
| 6 | 15A Противотуманные фары |
| 7 | 15A/20A Подогреватель сидений |
| 8 | 10A Звуковой сигнал |
| 9 | 20A Система управления двигателем |
| 10 | 10A Электромагнитная муфта компрессора кондиционера |
| 11 | 15A Стоп-сигналы |
| 12 | 15A Обогреватель лобового стекла |
| 13 | 7,5А Генератор |
| 14 | 10A Аварийная сигнализация |
| 15 | 20A Электронный блок управления КПП |
| 16 | 10A Дальний свет правой фары |
| 17 | 10A Дальний свет левой фары |
| 18 | 10A Ближний свет правой фары |
| 19 | 10A Ближний свет левой фары |
| 20 | 7,5A Задний фонарь (правый) |
| 21 | 7,5A Задний фонарь (левый) |
| 22 | 10A Лампы освещения салона |
| 23 | 10A Аудиосистема |
| 24 | 15A Топливный насос |
| 25 | 15A Разъем питания дополнительного оборудования |
- Резерв
- Реле обогревателя лобового стекла
- Реле разъема питания дополнительного оборудования
- Реле звукового сигнала
- Реле противотуманных фар
- Реле электродвигателя вентилятора системы охлаждения
Блок с реле
Схема
- Реле электромагнитной муфты компрессора кондиционера
- Реле системы управления двигателем
- Реле электронного блока управления КПП
- Реле зажигания
- Реле блока управления дроссельной заслонкой
- Резерв
- Резерв
Главный предохранитель
Главный силовой предохранитель исполненный в виде плавкой вставки высокой мощности находится на плюсовой клемме аккумуляторной батареи.
