Ниссан примера

Блоки в салоне

Общее расположение

Схема

Описание

• 4 — реле управления замками дверей
• 5 — блок реле и предохранителей №4
• 6 — блок предохранителей №1
• 7 — блок реле

Блок предохранителей и реле №1

На схеме обозначен как 6 и 7 и находится под панелью приборов на левой стойке в её нижней дальней части.

Закрыт защитной крышкой, с обратной стороны которой будет Ваша актуальная схема.

Пример блока

Схема

Назначение предохранителей

Правый руль

Левый руль

Обозначение реле

• a — POWER — стекло подъемники, люк и центральный замок
• b — FOG — противотуманные фары
• с — FLASHER — реле — прерыватель
• A — DEFOG — обогреватель стекла
• B — TAIL — габариты

Схема

Описание

1. 40А HEATER — Отопитель
2. 15А А/С — Кондиционер
3. А — Реле отопителя

В салоне

Он находится в панели приборов за защитной крышкой со стороны водителя.

Вариант 1

Фото — схема

Описание предохранителей

Назначение реле

• R1 — Электровентилятор отопителя
• R2 — Дополнительное оборудование
• R3 — Реле (нет данных)
• R4 — Обогрев наружных зеркал
• R5 — Иммобилизатор

Вариант 2

Фото — схема

Обозначение

1. 10A Аудио система, привод зеркал Audio-Acc, питание моторов поворотных зеркал, питание NATS(с чип-ключем)
2. 10A Обогреватель заднего стекла и боковых зеркал
3. 15A Мотор омывателя переднего и заднего стекла
4. 10A Приборная панель
5. 10A Электроника
6. 10A Модуль подушек безопасности
7. 10A Электроника
8. —
9. 10A Освещение салона и багажника
10. —
11. —
12. 10A Стоп-лампы
13. 10A Passive Entry (Для систем с Чип-ключом)
14. 10A Электроника
15. 15A Розетка — прикуриватель
16. 10A Подогрев сидений
17. 15A Розетка — консоль, багажник
18. 15A Вентилятор отопителя / кондиционера
19. 10A Кондиционер
20. 15A Вентилятор отопителя / кондиционера

Слабые места Nissan Teana (J32), 2008–2014 гг. выпуска

• Вариатор;
• Ходовая;
• Некачественное ЛКП.

Теперь подробнее…

Одним из уязвимых мест Nissan Teana ll по праву считается вариатор. Бережная эксплуатация автомобиля подразумевает собой регулярную смену масла в автоматической коробке передач и, по возможности, уменьшение трения из-за езды на большой скорости. Признаками проблем становятся нарушения в работе ремня, редукционного клапана масляного насоса и гидроблока. Вероятность их возникновения возрастает с увеличением пробега. Чуть реже возникает необходимость в ремонте дифференциала и подшипников. По мнению специалистов, ремонт вариатора является отсрочкой его замены.

Несмотря на то, что передняя подвеска Nissan Teana характеризуется высокой плавностью хода, она не отличается долговечностью. Первыми из строя выходят ступичные подшипники, далее требуют ремонта задние стойки и сайлентблоки. Обязательно нужно отметить рулевую стойку, ёе частые поломки выражаются в потеках или стуке. Причиной последнего симптома может быть крестовина, которая находится в нижней части рулевого вала.

Оно проявляет себя посредством внезапно возникающих дефектов. Исправить подобную проблему можно путем перекрашивания автомобиля. Часто это приходится делать за свой счет, так как гарантийное обслуживание порой нельзя назвать удовлетворительным.

То же касается хромированных деталей экстерьера, причем они теряют свой привлекательный вид гораздо раньше. Кстати, некоторые из них реально заменить по гарантии. Во избежание таких последствий можно последовать советупрофессионалов, заблаговременно использовав «керамику» и антикоррозионное покрытие.Подобные меры смогут остановить коррозию на довольно долгий срок.

Основные недостатки Ниссан Тиана 2-го поколения

1. Отсутствие регулировки водительского сиденья и руля по вылету (зато в подлокотнике имеются кнопки, в функции которых входит управление подогревом передних сидений).
2. Сбои в мультимедийной системе.
3. Отсутствие парктроника (в наличии камера заднего вида, использование которой часто затруднено из-за быстрого возникновения загрязнений) и гидрокомпенсатора.
4. Неудовлетворительная работа стеклоподъемников и термостата.
5. Низкий дорожный просвет.
6. Быстрое изнашивание обшивки руля, кресел и селектора.
7. Посторонний шум (причиной может быть мусор, попавший в моторчик вентилятора, долгое отсутствие смазки или изношенность моторчика привода климатической установки).
8. Короткая подушка водительского сидения.
9. Недостаточная шумоизоляция задних колесных арок.
10. Вероятность перегрева гидроусилителя руля из-за близости шланга, находящегося под высоким давлением, к выпускному коллектору.

Вывод.

Nissan Teana 2-го поколения вышел в свет в 2008 году. По сравнению с предыдущим моделями новый автомобиль стал смотреться внушительнее. Этому немало поспособствовали появившиеся в экстерьере хромированные детали. Работа двигателя и трансмиссии не вызывает нареканий. По сравнению с предыдущим модельным рядом Nissan Teana j32 приобрел более жесткую конструкцию, что обеспечивает плавное и ровное передвижение, улучшенное управление и аэродинамику, комфортабельный просторный салон.

В общем, несмотря на имеющиеся недостатки, Ниссан Тиана заслуживает внимание водителей и по праву считается одним из самых надежных автомобилей премиум-класса в сегменте D. Для более долгой эксплуатации вариатора следует выбирать модели с мотором V6 в 2,5 л и почаще менять масло

Это касается полноприводных моделей.

Перед тем как покупать этот автомобиль на вторичном рынке, следует провести его диагностику. Ведь ремонт Ниссан Теана обходится довольно дорого, так как подобрать неоригинальную деталь взамен поломанной практически невозможно, а оригинальные запчасти стоят немало. Лучше заранее подготовиться к предстоящему ремонту.

Назначение для C24

Блок в салоне

Фотография

Схема

Назначение

1. 10А Магнитола, Аудиосистема
2. 15А Стоп сигналы
3. 20А Обогреватель заднего стекла
4. 10А Задний кондиционер
5. 15А Аварийная сигнализация
6. 10А Задний отопитель
7. 15А Дополнительный разъем питания
8. 10А Система управления подвеской
9. 10А Подогрев зеркал
10. 10А Задний разъем питания
11. 10А Система управления АКПП
12. 10А Электронные компоненты
13. 10А Салонное освещение
14. 15А Вентилятор отопителя (передний)
15. 15А Кондиционер
16. 15А Вентилятор отопителя (передний)
17. 10А Система управления двигателем (№2)
18. 10А Подушки безопасности
19. Система управления двигателем (№1)
20. 10А Стартер
21. 15А Прикуриватель
22. 15А Шторки
23. 15А Зеркала
24. 20А Передний стеклоочиститель
25. 10А Указатели поворотов
26. 15А Топливный насос
27. 10А Задний стеклоочиститель
28. 10А Приборная панель
29. 10А Система ABS

Y60

Блок в салоне

Монтажный блок предохранителей моделей с правосторонним рулевым управлением расположен под правым углом панели приборов, а у левосторонних — слева. Тут же находятся следующие реле: вентилятора отопителя, вспомогательных аксессуаров и зажигания.

Пример расположения

Фотография одного из вариантов исполнения блока

Схема с иероглифами (японская версия)

Описание

1. Левая фара
2. Правая фара
3. Контролер двигателя
4. Подогрев сидений
5. Поворотники
6. Контроллер АКПП
7. Приводной мотор вентилятора заднего отопителя
8. Часы, аудиосистема
9. Приводной мотор вентилятора кондиционера
10. Прикуриватель
11. Стеклоочистители и стеклоомыватели
12. Стеклоочистители и стеклоомыватели лобового стекла
13. Стеклоочистители и стеклоомыватели заднего стека
14. Мотор вентилятора
15. Обогреватель заднего стекла
16. Противотуманные фары
17. Стопсигналы
18. Звуковой сигнал
19. Часы салонное освещение
20. Дверной замок
21. Задние фонари

• а — аккумуятор
• б — зажигание
• в — аксессуары
• г — аксессуары
• д — аккумулятор

Блоки под капотом

Предохранители и реле системы электрооборудования расположены в различных точках автомобиля. Реле вспомогательный аксессуаров, систем зажигания и отопления расположены в монтажном блоке предохранителей. Прочие реле закреплены в металлической крышке вблизи батареи.

Схема расположения реле

Обозначение

1. реле управления EFI
2. реле топливного насоса
3. реле вентилятора радиатора
4. реле очистителей ветрового стекла
5. реле ПАРКОВКА/НЕЙТРАЛЬ
6. предохранитель топливного насоса

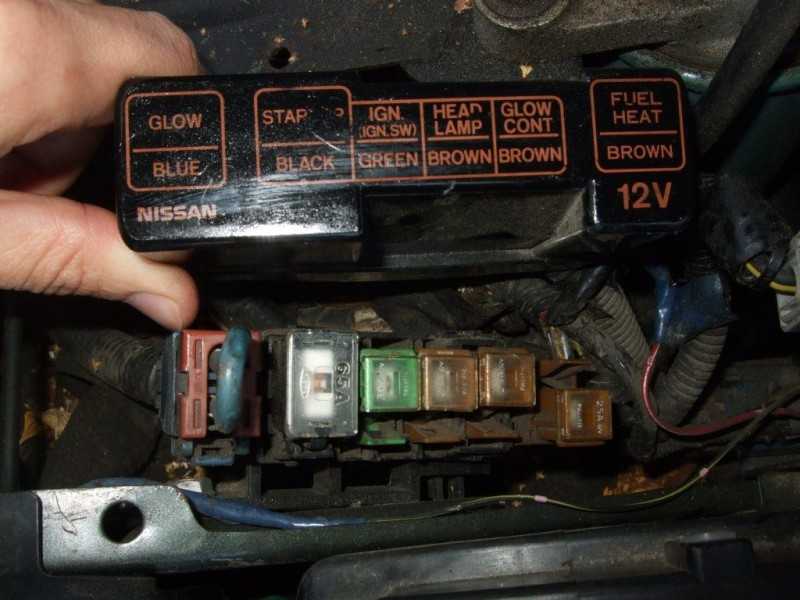

Фото пример одного из блока

Расположение плавких вставок

Таймер блокировки дверей, прерыватель контура и реле электропривода стеклоподъемников расположены позади вещевого ящика.
