Установка системы обогрева

Если Вы хотите сделать обогреваемой только зону автомобильных дворников, то покупать новое лобовое стекло не нужно. В этом случае тепло будет идти от самих дворников, в которых стоит нагревательный элемент.

Затраты при таком способе обогрева минимальны. Блок питания нагревательных элементов и блок, который отвечает за управление работой дворников, нужно присоединить к системе питания всей машины.

Дворники, в которые вмонтированы нагреватели, нужно поставить на место обычных. Проводку нужно протягивать через отверстия, которые уже имеются в кузове машины. Блок управления нужно закрепить внизу под паленью приборов, а блок питания желательно поместить под капотом. Обязательно нужно поставить предохранитель в электрическую цепь, дабы не произошло короткое замыкание.

Гораздо сложнее установить лобовое стекло с подогревом. Для этого нужно убрать старое стекло и остатки клея, на который оно было посажено. Вся эта процедура занимается достаточно много времени.

Перед установкой «теплого» стекла, в нем нужно найти выводы нагревательных элементов. Эти выводы находятся на кромках стекла. К этим выводам нужно припаивать провода, которые будут подавать ток к нагревательным элементам, за счет чего стекло и будет теплым.

Рекомендуют те места, где происходило спаивание, заливать расправленным составом из электрического пистолета, который можно найти в любом большом магазине строительных материалов. После окончания работ по проведению силовых проводов в моторный отсек, можно переходить к монтажу самого стекла.

Дальше работа будет связана электросетью машины и теми проводами, которые идут от нагревателей стекла. Один провод нужно подключить к батарее аккумулятора, обязательно используя предохранитель. Второй провод нужно бросить к блоку управления нагревом и к таймеру, который и будет устанавливать время нагревания стекла. Таймер нужно выставить на конкретное время, спустя которое он выключит систему нагрева. Время зависит от погодных условий, поэтому желательно устанавливать такой интервал, который будет оптимальным для конкретной погоды. Блок управления нагреванием стекла нужно установить внутри машины в салоне.

Иногда для эффективной роботы системы нагрева лобового стекла используют специальный преобразователь для силы тока и напряжения.

Итак, чтобы установить лобовое стекло с подогревом, нужно выполнить всю работу в два этапа: установить «теплое» стекло вместо обычного и провести работы с электричеством, то есть развести провода управления и питания. Если Вы несведущи во всех этих электрических тонкостях, то лучше доверить эту работу профессионалу, который точно ничего не испортит в Вашей машине.

Подписывайтесь на наши ленты в

Что это такое

Мы уже с вами обсуждали для лобовых стекол автомобиля. Но в этот раз хочется более подробно остановиться именно на веерных устройствах.

Если вы заметили, то в последнее время многие современные авто оснащаются новыми, полезными и просто интересными решениями. Даже в базовых комплектациях недорогих машин можно встретить сиденья с подогревом, подогрев заднего стекла, ряд других девайсов и решений.

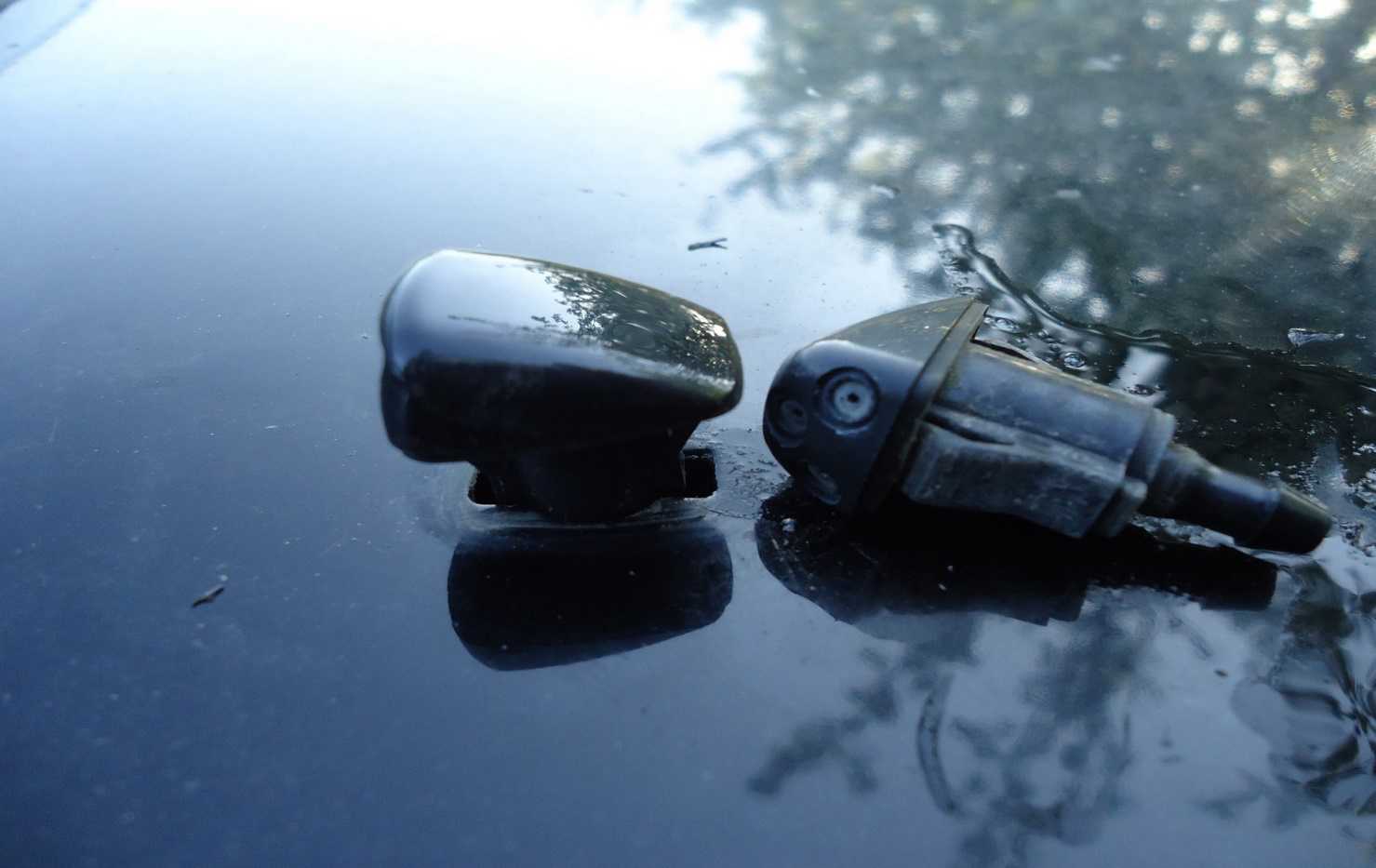

Среди них стоит выделить и веерные форсунки на стеклоочистителе. Все чаще именно их ставят на машины автопроизводители.

Отличительной особенностью веера является способ подачи воды. Если обычные струйные устройства подают 2-3 отдельные струи через специальные сопла, то здесь создается сплошной фронт из капель воды. Это позволяет одновременно покрыть большую часть лобового стекла. Внешне это похоже на раскрытый веер. Отсюда и соответствующее название.

И тут многие думают, стоит ли себе купить на Рено Логан или Меган, ВАЗ 2114, Хендай Солярис, Рено Дастер, Киа Рио или любой другой автомобиль подобное решение. Будет ли от них польза, и как изменится поведение стеклоомывателя после смены форсунок, понимают не все.

Но давайте будем откровенными. На автомобилях Тойота, Ниссан, Вольво и многих других современных иномарках уже с завода стоят вееры. Следовательно, на то есть объективные причины. Они очевидно лучше обычных струйных распылителей. Но даже если у вас Приора, Калина или Шевроле Нива, никто не запретит поменять форсунки. К тому же, других серьезных доработок в систему стеклоочистителя вносить не придется.

Преимущества и недостатки

Даже в Москве ездить на машине со струйными форсунками не стыдно. Автовладельцы должны учитывать все преимущества и недостатки своего решения, прежде чем его принимать. Ведь сколько споров ходит вокруг .

Потому предлагаю посмотреть на сильные и слабые стороны веерных форсунок. Это позволит вам окончательно решить, стоит ли покупать их и устанавливать, либо нет.

Начнем с положительных качеств. К ним относят:

  • омывающая жидкость подается более равномерно и распределяется по всему стеклу;
  • щетки работают эффективнее, проходя по влажному стеклу, а не по сухой пыли и грязи;
  • лучше удаляются твердые загрязнения, налет и прилипшие насекомые;
  • снижается риск поцарапать сухими щетками стекло;
  • в некоторых машинах снижается расход омывающей жидкости.

Цена у них не такая высокая, потому завышенную стоимость точно не назовешь недостатком.

К негативной стороне веерных форсунок относят два основных момента.

Во-первых, из-за конструктивных особенностей такие девайсы чаще обмерзают при отрицательных температурах. Потому жителям регионов с суровой зимой лучше выбирать сразу форсунки с системой подогрева.

Во-вторых, за счет обработки большой площади лобового стекла, иногда водитель теряет контроль над происходящим впереди. То есть жидкость покрывает все стекло. Пока щетка не пройдет по нему, обзор снижается.

Недостатки условные, но и на них стоит обращать внимание. Когда водитель решает что-то купить для авто, возникает следующая проблема

Как это лучше выбрать и не ошибиться с решением. Это можно отнести как к веерным форсункам, так и. Но если почитать наш материал, ошибок допускать вы не будете

Когда водитель решает что-то купить для авто, возникает следующая проблема. Как это лучше выбрать и не ошибиться с решением. Это можно отнести как к веерным форсункам, так и . Но если почитать наш материал, ошибок допускать вы не будете.

Есть два основных подхода к выбору:

  • купить оригинальные;
  • взять универсальные.

Но не на все автомобили предусмотрена возможность комплектации или покупки оригинальных форсунок. Потому приходится искать альтернативное решение. Не существует вееров, подходящих буквально под все авто. Это обязательно учитывайте, иначе никакая регулировка вам не поможет.

Есть несколько наиболее популярных вариантов:

  • Комплект форсунок для Volvo S80. Подходят на множество японских и корейских машин. Одна штука обойдется в 350 рублей;
  • Корейские распылители от SsangYong. Это качественный клон предыдущего варианта. Используется на множестве машин, плюс стоит всего 160 рублей за 1 единицу;
  • Устройства от Camry. Достаточно универсальные, эффективные и качественные. Актуальная цена составляет примерно 300 рублей за штуку;
  • Девайсы от Skoda и Volkswagen. Подходят для немецких и чешских авто, плюс хорошо адаптированы под Lanos и Aveo. Но цена тоже высокая, около 300 рублей.

Ищите варианты, подходящие именно для вашей машины. Использовать дешевые устройства категорически не рекомендую. Это точно так же, как неправильно подобрать . Стоять на машине они будут, но не смогут эффективно выполнять свои функции.

Подогрев трубок стеклоомывателя и форсунок

Иногда системы обогрева бачка недостаточно. Бачок находится далеко от лобового стекла, а соответственно, и от форсунок. И пока вода доходит до форсунок, она всё равно застывает. В таких автомобилях вместе с системой подогрева бака устанавливается подогрев форсунок, утепляются трубки, которые обеспечивают подачу жидкости. Для утепления трубок можно использовать обычные термоизоляционные материалы либо же переместить подающие жидкость шланги, провести их рядом с горячим патрубком пароотвода печки.

Установка обогрева форсунок своими руками тоже возможна. Чаще всего делается с помощью дополнительной установки нагревателя низкой мощности либо же посредством подсоединения к системе охлаждения мотора. Такая система нагревания не только позволит немного подогреть воду, но и ускорит размораживание форсунок в случае сильных морозов.

Как это работает

Зимой стеклоомыватель довольно часто дает сбой. Во многом это связано с тем, что в бачок заливается обычная вода, либо специальные жидкости, но низкого качества.

Как результат, система не работает, поскольку вода замерзает, превращается в лед, закупоривает трубки форсунок, а также сами распылители.

Некоторые автомобилисты, чтобы избежать подобных неприятностей, для стеклоомывателя в зимний период используют антифриз. Тот самый антифриз, который предназначен для работы системы охлаждения двигателя. Да, порог замерзания у такого состава выше. Но глобально это проблему никак не решает. Жидкость часто замерзает внутри жиклера (форсунки), что может негативно повлиять на работу моторчика омывателя и вывести всю систему из строя. Нам это точно не нужно.

Чтобы форсунки корректно работали при отрицательных температурах, им требуется наличие источника тепла.

В пользу современных автомобилей можно сказать, что тут проблему во многом решили. Это удалось сделать путем установки специальной системы обогрева. То есть применяются специальные распылители, с уже предусмотренной автопроизводителем системой подогрева.

Но этот обогрев жидкости встречается далеко не на всех автомобилях.

Думаю, не сложно догадаться, как проверить, есть ли на форсунках подогрев конкретно вашего авто. Если зимой они замерзли, требуется чистить и регулировать форсунки, тогда обогрева там наверняка нет.

Подобная проблема актуальна для многих автомобилей:

  • Киа Рио;
  • Форд Фокус;
  • Лада Веста;
  • Лада Калина;
  • ВАЗ 2114;
  • ВАЗ 2105;
  • Дэу Нексия;
  • Рено Логан;
  • Лада Приора;
  • ВАЗ 2110 и пр.

Наличие проблемы не означает, что ее нельзя решить.

Всего есть несколько способов. Рассмотрим их отдельно.

Как сделать своими руками подогрев автомобильного бачка омывателя от системы охлаждения?

Несмотря на возможность приобретения в автомагазине заводского устройства типа «Гейзер», многие владельцы машин принимают решение самостоятельно изготовить такое приспособление. Они обосновывают свое решение тем, что так надежнее и дешевле. Для работы понадобятся:

  • медная трубка длиной 500 мм и диаметром 0,8 мм;
  • 4 хомута для фиксации;
  • армированный пароотводящий шланг для подключения устройства к СОД.

В качестве трубки можно использовать обычную топливную, но уже через два месяца эксплуатации она подвергнется коррозии и ее придется менять. Поэтому лучше взять медную. Также нужно учесть месторасположения самодельного устройства, чтобы трубки не мешали датчику уровня жидкости и насосу.

Методика изготовления подогревательного приспособления не представляет особой сложности и состоит из нескольких пунктов:

  • Придать трубке нужную форму, она может иметь спиральную (при помощи трубки) или U-образную конфигурацию. Для обеспечения надежного крепления шлангов на концы трубок намотать медную проволоку и опаять.
  • Сделать отверстия в верхней части корпуса или в крышке для выхода трубок. Для этого можно использовать паяльник.
  • Установить нагревательный элемент и обработать герметиком отверстия.
  • Подключить подогрев бачка омывателя автомобиля своими руками к системе охлаждения при помощи пароотводящих трубок.

Последний пункт вызывает у автолюбителей особый интерес. Подсоединение устройства возможно двумя способами:

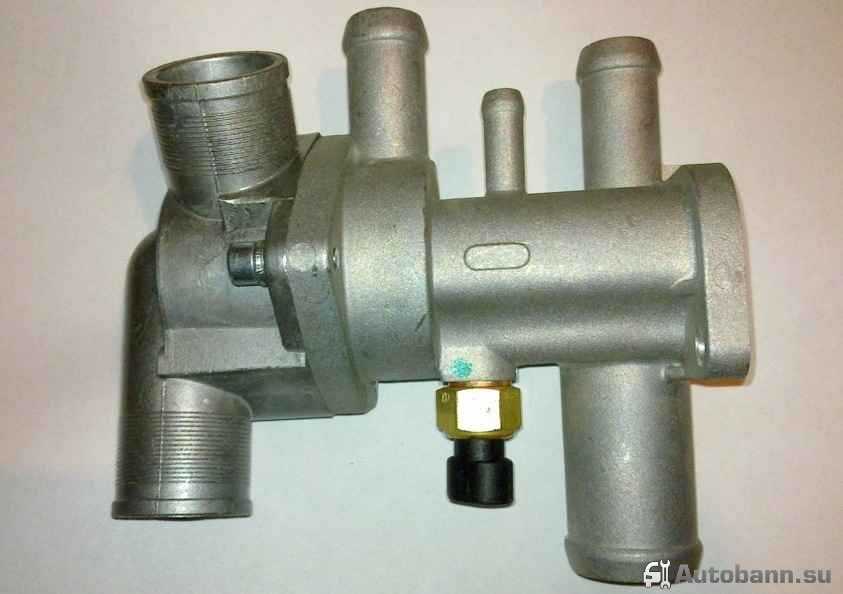

  • к обогреву дроссельного узла;
  • к возвратной магистрали (обратке) печки.

Приведенный способ подключения обязывает владельца соблюдать определенные правила эксплуатации. При температуре окружающего воздуха ниже -20°C не рекомендуется пользоваться омывателем по причине разности температурных показателей жидкости и ветрового стекла. В противном случае все может закончиться растрескиванием стекла.

Для наглядности установочного процесса подойдет видео монтажа системы «Гейзер».

Некоторые нюансы метода подключения к СОД

Если внимательно изучить отзывы автовладельцев, то можно встретить немало негативных отзывов о способе подсоединения подогрева жидкости для чистки стекла к системе охлаждения. Связано это с избыточным и бесконтрольным нагревом незамерзайки, вследствие чего спиртовая составляющая раствора испаряется и в емкости остается вода, которая во время стоянки зимой замерзает.

Опытные автолюбители в таком случае рекомендуют подключить систему в разрыв расширительного бачка и пароотвода радиатора. Но такой вариант возможен только при условии применения термостата 21082, у которого шесть патрубков.

В этом случае расширительный резервуар оказывается включен в малый круг системы охлаждения и антифриз поступает в него даже на малых оборотах ДВС. Стоковая же СОД со штатным термостатом обеспечивает поступление антифриза в расширитель только при полном открытии большого круга. Таким образом, система подогрева бачка автомобильного омывателя будет работать в оптимальном диапазоне температур.

Как выбрать форсунки омывателя лобового стекла с подогревом

Установка форсунок с подогревом вместо обычных не вызывает особых затруднений, как и изготовление подогрева бачка омывателя своими руками. Большинство форсунок, вне зависимости от способа разбрызгивания жидкости, универсальны и подходят для любого автомобиля с круглым посадочным местом. Если же на автомобиле посадочное место прямоугольное, то придется искать форсунки такого типа. При выборе форсунок омывателя лобового стекла с подогревом, необходимо внимательно проверять их состояние. Нередко под маркой популярных брендов продают различные подделки, в которых вместо проволочного нагревательного элемента используют резистор низкой мощности. Поэтому покупайте их лишь в проверенных магазинах.

Некоторые автовладельцы покупают форсунки с подогревом на авторазборках, мотивируя тем, что там дешевле. Но качество таких форсунок неизвестно, поэтому никто не знает, как они будут работать зимой. Не экономьте на безопасности своего автомобиля. Потратив лишнюю тысячу на качественные форсунки, вы избежите серьезных проблем зимой. Наиболее надежны и эффективны форсунки от предприятий – партнеров известных автопроизводителей.

При этом форсунка с подогревом от «ГАЗ» или «АвтоВАЗ» и их партнеров, в 2-3 раза лучше и надежней, чем иностранная, производитель которой неизвестен. Поэтому российские форсунки омывателя лобового стекла с подогревом нередко оказываются гораздо лучше, чем изделия для «современных иномарок», производитель которых неизвестен.

Внимательно осмотрите упаковку. Неровные грани и нечеткий рисунок являются признаками подделки. Попросите продавца показать вам коробку, в которой он получил форсунки. Название производителя на коробке и индивидуальной упаковке должно быть одинаковым. Внимательно осмотрите корпус форсунки. Наличие заусенцев или неровностей говорит о том, что перед вами подделка. Иголкой подвигайте жиклеры в разные стороны. Они должны поворачиваться с небольшим сопротивлением. Если для их поворота приходится давить с такой силой, что иголка хоть немного изгибается, перед вами подделка. Если жиклеры поворачиваются без усилий, это подделка.

Установка дополнительного бачка омывателя с подогревом

Иногда водители решают устанавливать подогрев не на основной бак системы омывания, а просто установить дополнительный, предварительно вмонтировав туда подогреватель. Если вы решили устанавливать дополнительный, то вам надо будет приобрести и его. Сама установка системы обогрева ничем не отличается от предыдущего способа. После монтажа такого «кипятильника» вы просто устанавливаете его в свободное место под капотом. И когда температура на улице будет сильно опускаться — просто открываете капот и своими руками перебрасываете шланги, которые подают жидкость до форсунок, на дополнительный бак.

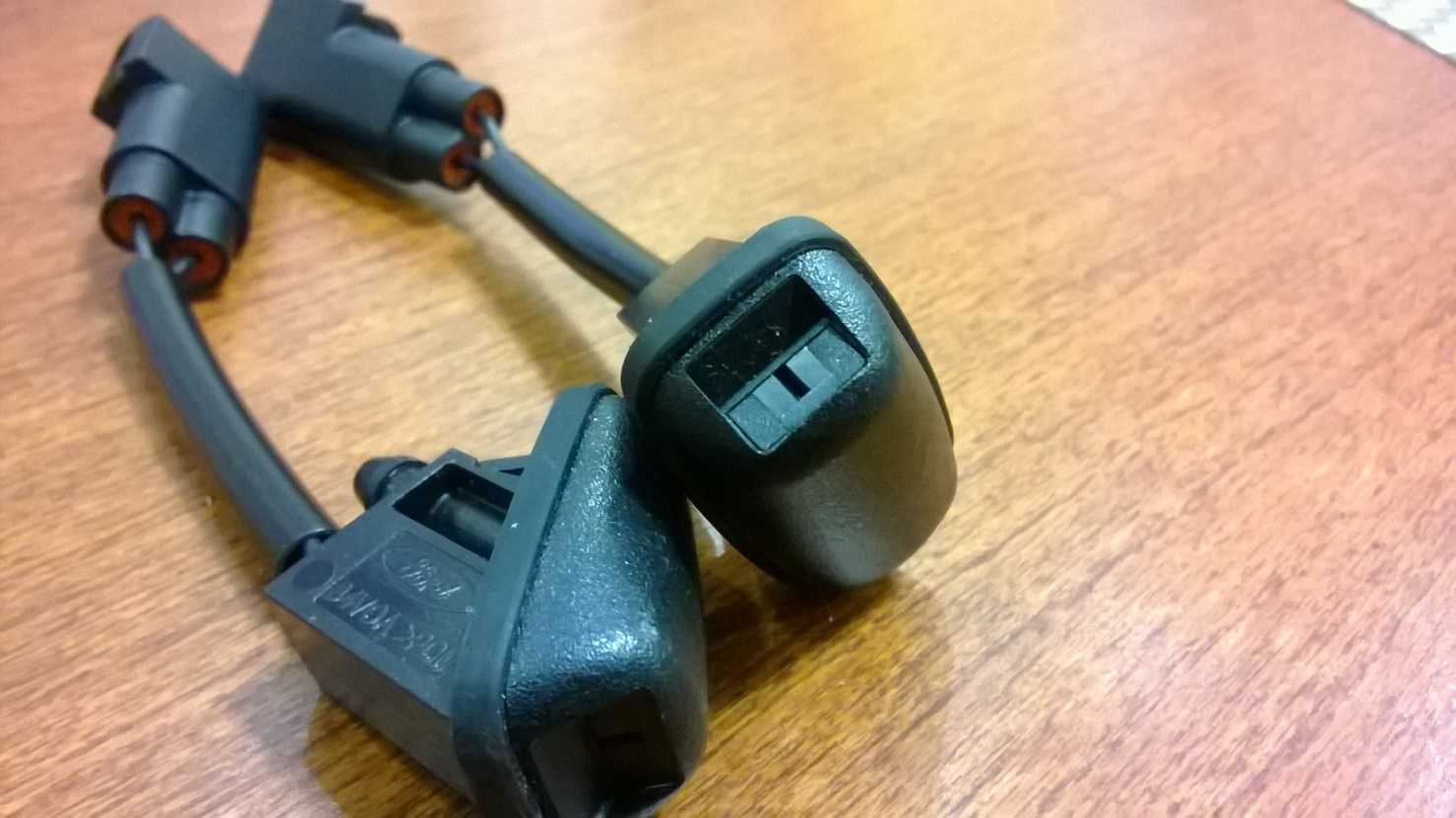

Новые форсунки

Если старые распылители не хотят нормально работать зимой, то тогда их пора отправить на свалку. Либо продать как бу запчасти.

В любом случае, когда омыватель то и дело создает вам проблемы, его требуется заменить.

Отличным решением станут форсунки универсальные с подогревом. Эти элементы подходят для множества марок и моделей автомобилей. Ассортимент внушительный, то есть проблем с подбором конкретно под свое транспортное средство возникнуть точно не должно. Единственная проблема в том, что предстоит демонтировать старую систему, а на ее место ставить новую. У большинства комплектов предусмотрена подробная инструкция по монтажу. Если следовать правилам и соблюдать технику безопасности, долго ждать результата не придется.

Вопрос может быть в стоимости. Все же это дороже, нежели купить термистор.

Но зато эффективность работы форсунок, оснащенных подогревом, значительно выше. Это безопаснее и эстетичнее. Тем более, что новые жиклеры могут обладать привлекательным дизайном, выгодно отличающимся от предыдущих изделий.

Решать в любом случае вам.

Обогрев от двигателя

Думаю, все вы знаете, как работает двигатель. В процессе функционирования мотор активно нагревается.

И вот у автомобилистов возникла интересная мысль. Почему бы не использовать тепло, генерируемое ДВС в подкапотном пространстве, на благо стеклоомывателя. Это одновременно не требует никаких затрат, плюс эффективность такого способа очень высокая.

Единственная проблема. Такой метод подойдет не для всех автомобилей. Это актуально для машин, где жиклеры располагаются непосредственно на самом капоте. В противном случае применение этого способа не даст никакого результата.

Но если вы относитесь к категории счастливчиков, тогда вам предстоит выполнить следующее:

  • взять канцелярский нож и отрезок термостойкого изоляционного материала;
  • поднять капот, зафиксировать его;
  • нанести разметку участков под капотом, над которыми расположены форсунки;
  • нарисуйте круг или квадрат по этим точкам;
  • используя канцелярский нож, вырезаются два отверстия;
  • вряд ли у вас на капоте нет никакой изоляции, а просто голый металл;
  • по периметру отверстий фиксируется изоляция;
  • тем самым прикрываются участки среза.

Получается система естественного подогрева жиклеров узла стеклоомывателя.

Единственное, что вам остается сделать, это проверить работу вашего обновления в режиме реальных испытаний.

Для этого требуется закрыть капот, запустить мотор и дать ему прогреться до рабочей температуры. Теперь выходите из машины, и прикоснитесь к металлу капота вокруг распылителей. Если вы ощущаете тепло, тогда все работает замечательно. Форсунки точно замерзать не будут.

В чем преимущества

Да, если сравнивать с установкой новых омывателей, оснащенных подогревом, даже вариант с естественным обогревом от мотора проигрывает в плане эстетики.

Но у рассмотренного метода есть свои очевидные преимущества. А именно:

  • низкая стоимость, поскольку за выполнение пары отверстий ничего платить не нужно, а изоляцию можно найти в гараже;
  • надежность обогрева, так как ничего от электрики зависеть не будет, в отличие от омывателей с подогревом;
  • нет необходимости вносить какие-либо изменения в электрику автомобиля;
  • отсутствие каких-либо наружных изменений, поскольку следы доработки остаются с обратной стороны капота.

Используя естественный обогрев, вы экономите время и деньги, получая эффективный способ борьбы с замерзанием форсунок стеклоомывателя.

Применять такой способ или нет, дело лично каждого. А как вы решаете проблему замерзания форсунок? Делитесь своим опытом.

Подписывайтесь, оставляйте комментарии, задавайте вопросы и рассказывайте о нас своим друзьям!

(1 оценок, среднее: 5,00 из 5)

Форсунки омывателя с подогревом своими руками

Если на ваш автомобиль не предусмотрена установка штатных форсунок омывателя с подогревом, то их можно изготовить самостоятельно и даже несколькими способами: путём электро подогрева или с помощью системы охлаждения двигателя.

Форсунки омывателя с подогревом своими руками

Обогрев с помощью СОД.

Этот метод достаточно сложный, требует внедрения в систему охлаждения двигателя и на сегодняшний момент можно считать его устаревшим. Был особенно популярен среди владельцев ВАЗ-2110, так как на этой модели форсунки омывателя установлены не на капоте, а на неподвижном «жабо», поэтому устроить подогрев форсунок с помощью антифриза достаточно просто и большинство инструкций в интернете по установке обогрева форсунок омывателя с помощью СОД написано именно для этой машины. Мы не будем подробно останавливаться на этом способе.

Подогрев форсунок с помощью тока.

Для работы электроподогрева форсунок будем использовать резисторы. Необходимо сделать 2 нагревательных элемента из четырёх чип-резисторов 1206 на 200 Ом, соединённых параллельно. В форсунке омывателя делаем отверстие глубиной 1,0 мм и шириной в 5,0 мм, куда вставляем нагреватель и заливаем эпоксидкой. Аналогично делаем второй нагревательный элемент и последовательно соединяем с первым.Потребляемая мощность получившейся системы обогрева равна 0,75 Вт.

Форсунки омывателя с электроподогревом своими руками

Ещё один вариант подогрева, это вместо чип-резисторов применить резисторы 0,25 Ватт на 150 Ом, с последовательным подключением. В этом варианте подразумевается, что второй резистор устанавливается строго над соплами.

Подключение обогрева можно совместить с обогревом зеркал и заднего стекла или вывести на отдельную кнопку.

Подогреваемый бачок своими руками. Почему бы и нет!

Идея сделать все с нуля – хороша тем, что позволяет сконструировать обогрев под конкретный резервуар, приняв во внимание все особенности его формы. Хорошим тоном считается идти по пути унификации

Например, рассмотреть возможность установки бачка от другой машины, с уже встроенным нагревательным элементом.

Еще один вариант – приспособить аксессуар, предназначенный для совершенно другой модели или целей, под свои нужды. В качестве эталона нередко служит тот самый тольяттинский Гейзер или обычный электрокипятильник на 12 В из Ашана. По поводу использования Гейзера есть одна рекомендация – с первого дня эксплуатации системы на теплообменник желательно надеть капроновый чулок. Это обезопасит от возникновения накипи, которая забивает насос и форсунки.

Варианты полного Handmade тоже имеют право на жизнь. В числе популярных самоделок – гнутые трубки малого сечения под антифриз и набор керамических сопротивлений, работающих по принципу гибкого нагревательного элемента.

Самодельный теплообменник

Основой конструкции служит медная трубка от топливной магистрали. Требование одно – наружный диаметр должен быть таким, чтобы патрубки системы охлаждения с натягом сели на вход и выход. Их, к слову, также следует приобрести. Еще понадобятся два тройника и хомуты. При изготовлении следует придерживаться определенных правил:

  • Пустую трубку гнуть нельзя – сломается. Предварительно ее необходимо набить песком, после чего придать необходимую форму, например, как на фото.
  • Вход и выход удобнее размещать в заливной горловине: тогда не придется резать бачок и паять пластик. Крышку можно переделать под патрубки или заменить на удобную резиновую заглушку.
  • Врезать теплообменник удобней всего параллельно салонной печке.

Что касается производительности, то при -12°C за бортом актуальны такие цифры:

  • Через 5 минут работы двигателя – патрубки становятся теплыми.
  • Через 15 минут прогрева – жидкость весьма теплая и отлично распыляется форсунками.

Электронагреватель

Главный ориентир здесь – мощность нагревательного устройства. Для трехлитрового бачка приемлемой считается цифра не менее 100 Вт. Греть будем сопротивлением (резистором). На его роль претендует мощный керамический радиоэлемент с номинальным сопротивлением около 2,2 Ом. Внутри него, как правило, расположена нихромовая спираль.

Схему желательно сперва собрать в макетном исполнении, чтобы проверить как конструкция будет греть ту же пятилитровку с водой околонулевой температуры. Разумеется, оголенные резистор и провода в жидкость опускать нельзя – нужна предварительная влагоизоляция. Обычно ее создают с помощью высокотемпературных герметиков или эпоксидной смолы.

Ориентировочная нагрузка – 10А. Цепь обязательно содержит реле, кнопку управления, предохранитель. Термореле или диммер устанавливаются по желанию.

Негативные и позитивные стороны при использовании веерных форсунок

За счет своей конструкции этот тип форсунок подает на лобовое стекло мелкодисперсную широкую струю. Она максимальным фронтом проходит по прозрачной плоскости. Старые струйные омыватели выдавали лишь направленную струю под давлением в определенное место на лобовом стекле.

Сравнение омывателей

За счет максимального распыления веерной форсунки происходит экономный расход жидкости из бачка. Также получается более эффективное растворение грязи с помощью распылителя.

Достоинствами веерных форсунок является:

  • бережное отношение к щеткам «дворников» и поверхности стекла, так как движение резины по поверхности начинается уже в смоченном состоянии, и не происходит царапание стекла и износа «дворников»;
  • равномерное смачивание всей поверхности обеспечивает качественное удаление пыли, грязи, насекомых со стекла;
  • экономичное использование омывающей жидкости;
  • прозрачность стекла не снижается от возможных микроцарапин при трении сухими «дворниками» о поверхность.

Недостатки системы при использовании веерных омывателей:

  • форсунки могут быстро покрываться ледяной коркой при отрицательной температуре, чтобы избежать этого, надо устанавливать дополнительные системы обогрева зоны омывателя;
  • сразу после распыления на стекло существенно снижается видимость для водителя, поэтому применять их надо осознанно и при внимательном контроле дорожной ситуации.

Несколько способов подогрева системы омывания лобового стекла

Поскольку бачок омывания на ВАЗ 2110 находится достаточно далеко от форсунок, к процессу модернизации нужно подходить комплексно. Если для омывания будет использоваться вода, то подогревание ее только в бачке при морозе будет недостаточно, она будет замерзать на пути следования к форсункам или в самих форсунках. Потому подогревать также нужно форсунки и трубки, по которым будет следовать омывающая жидкость. Материалы и инструменты для тюнинга: — система для подогрева бачка «Гейзер» или нагревательные элементы для сидений (в зависимости от выбранного способа); — шланги, трубки, хомуты; — режущий инструмент; — отвертки, плоскогубцы и прочий инструмент.

Необходимые материалы зависят от способа подогрева того или иного элемента системы.

Процесс модернизации системы омывания:

Шаг первый. Подогревание бачка омывания

Подогревать жидкость в бачке омывания автор предлагает двумя способами. Первый способ подразумевает использовать систему «Гейзер». При использовании такой системы вода из состояния льда нагревается до 75С за 15-20 минут. При температуре воздуха не ниже -5 градусов можно использовать воду. Если же температура окружающей среды составит ниже — 5 градусов, то можно добавлять качественные антифризы. Такой системой можно вполне успешно и безопасно пользоваться при температуре до -20 градусов и стекло при этом не треснет. Как устанавливается система «Гейзер», можно увидеть на фото.

Подобную систему можно собрать и самостоятельно, это позволит сэкономить. Для этих целей понадобится полметра медной трубки диаметром 8 мм

Важно использовать только медь, так как сталь приведет к образованию ржавчины. Еще будут нужны четыре хомута и пароотводящий шланг радиатора

Медную трубку нужно изогнуть, из нее можно изготовить спираль. Но, по словам автора, даже ровной трубки будет достаточно, чтобы подогреть жидкость до нужной температуры. Вместо меди можно использовать резиновый шланг, но его теплопроводность невысокая и жидкость будет нагреваться не так эффективно.

Далее трубка вставляется в бачок любым удобным способом. Самое главное, чтобы она не давила на стенку бачка, иначе при морозе он может треснуть.

Электрический подогрев бачка омывателя

Есть еще один вариант подогрева жидкости в бачке, для этих целей можно использовать электричество. Для этих целей подходит нагревательный элемент из сидений, его устанавливают в бачок. В принципе, подогревом можно оснастить только один бачок, это будет достаточно, если температура не будет опускаться ниже -10 градусов. В противном случае нужно дорабатывать систему дальше.

В первом случае для подогрева форсунок можно использовать антифриз или тосол. Это можно сделать в том случае, если форсунки размещены на жабо, а не на капоте.

Сперва от расширительного бачка нужно отсоединить пароотводящую трубку, которая идет от печки. Далее нужна медная трубка длинной около 15 см, она вставляется в конец шланга от расширительного бачка, а на другой ее конец надевается новый шланг пароотвода. Теперь нужно разобрать жабо и проложить шланги прямо под форсунками. Теперь при работе двигателя трубки будут нагреваться, и таким образом будет происходить подогрев форсунок.

Использование электричества для подогрева форсунок

Для подогрева форсунок можно приобрести специальные жиклеры, но их порой не так просто найти. Но это не проблема, их можно изготовить самостоятельно. Нагревательный элемент собирается из четырех чип-резисторов 1206 200Ом. Они соединяются параллельно. В пластике делается пропил нужной глубины, устанавливается нагревательный элемент, а сверху затем все это дело заливается эпоксидной смолой.

Преимущества и недостатки веерных форсунок омывателя

Благодаря удачной конструкции веерных жиклеров на стекло попадает не узкая струя, как в случае со струйными моделями, а широкий мелкодисперсный поток, который покрывает практически всю «лобовуху». Среди других достоинств стоит выделить следующие:

  • Благодаря хорошему распылению, грязь растворяется более эффективно, в результате чего происходит экономия жидкости.
  • Если в случае со струйными жиклерами, дворники начинают работать чуть раньше, чем жидкость попадает на стекло, то веерные модели подключаются одновременно с дворником. Это позволяет защитить стекло от царапин.

Если говорить о недостатках, то автолюбители выделили следующие нюансы:

  • Жиклеры веерного типа быстро покрываются льдом при отрицательных температурах. Чтобы избегать таких неприятностей приходится докупать дополнительную систему обогрева для омывателей.
  • Так как на стекло попадает сразу большое количество жидкости, видимость снижается на несколько секунд, пока дворники не начнут работать.

Как видите, недостатки у такой системы тоже есть, но все их можно решить. Главное, правильно подобрать жиклеры для своего авто.

Установка

Если у вас на авто стояли струйные форсунки, тогда вам потребуется взять:

  • комплект вееров;
  • клапан обратного типа;
  • шланги;
  • тройник.

Обратный клапан нужен для создания стабильного давления в системе и для защиты от стекания омывателя обратно в бак после отключения насоса. За счет клапана после включения омывателя жидкость сразу начинает подаваться через веерные форсунки на стекло.

Клапан используется только один. Его монтируют перед тройником. Если ставить по клапану перед каждой из форсунок, вы просто своими руками снизите давление, из-за чего сократится сила подачи струи.

После установки старые струйные устройства не выбрасывайте. Можете поставить их внутрь отдельного кармашка в органайзере для багажника . Не исключено, что когда-то пригодится. Либо вам не понравится, как работает веерная система.

Последовательно монтаж выглядит так:

  • понимается капот и снимается обшивка;
  • демонтируются трубки подачи со старых форсунок;
  • снимаются старые распылители (зажимы разжимаются, форсунки выталкиваются вверх);
  • подключается обратный клапан (на некоторых авто он уже есть, потому устанавливать не придется);
  • монтируются новые вееры;
  • к форсункам подключаются шланги подачи.

Все, работа завершена. Тут не нужно иметь особых навыков. Если вы справились с установкой автоодеяла для двигателя или заменой масла, то и с этой задачей проблем не будет.

Регулировка

Очень часто задается вопрос касательно регулировки, настройки веерных форсунок.

Такая регулировка, как в случае со струйными устройствами, здесь не сработает. Если вы начнете ковыряться в форсунках иглой, за последствия отвечаете сами.

Вообще вееры считаются нерегулируемыми. При правильном подборе и установке ничего менять не нужно. В корпусе размещается обычно только сама форсунка веерного типа, то есть подвижные элементы там отсутствуют.

Если жидкость распыляется высоко, либо низко, разрешить ситуацию позволит 2-3 слоя изоленты. Их подкладывают впереди или сзади форсунки, в зависимости от того, выше или ниже нужного уровня происходит распыление.

На этом у меня все

Всем спасибо за внимание! Подписывайтесь, оставляйте комментарии и задавайте вопросы!

(4 оценок, среднее: 3,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Удобство вождения зависит от множества факторов, один из которых хороший обзор дорожной ситуации. Для выполнения таких задач используют форсунки омывателя лобового стекла, которые есть в каждом автомобиле. Выпадение осадков, запылённость дороги или внешние факторы снижают видимость и могут стать причиной аварии. В таком случае следует немедленно избавиться от загрязнения, и подача моющего вещества на стекло обеспечит удаление грязи и хороший обзор. Такая технология находится в постоянном развитии, и веерные форсунки омывателя наиболее удобны для автомобиля.

Веерные форсунки

Для выполнения очистки важно чтобы дворники не растягивали пыль по сухому стеклу. Веерные форсунки представляют более удобное решение в распылении жидкости

В такой системе омыватель стёкол разбрызгивается по принципу дождя по всей рабочей поверхности. К преимуществам этого способа можно отнести такие параметры:

  • Равномерное покрытие моющим раствором всей площади стекла;
  • Дворники начинают движение по уже смоченной поверхности;
  • Экономный расход омывателя стёкол благодаря рассеиванию;
  • Уменьшение микроцарапин вследствие отсутствия сухого трения.

У такой технологии есть и слабые стороны. Конструкция веерных форсунок более восприимчива к низким температурам, и для предотвращения замерзания устанавливается дополнительная система подогрева.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
