Как открутить шкив генератора ваз 2110 16 клапанов

Замена подшипников

Чтобы снять генератор на автомобиле ВАЗ 2110, необходимо выполнить следующие операции:

отсоединить плюсовую клемму аккумуляторной батареи;
отпустить механизм натяжки ремня и снять ремень, для чего открутить фиксирующую гайку на 13 и выкрутит болт на 10 механизма натяжителя;

отсоединить провода генератора;
открутить нижнее крепление генератора, вытащить болт и снять его с автомобиля.

Теперь, когда генератор снят, можно приступать к его разборке. Сначала потребуется снять шкив, для чего открутить его гайку на 24. Сделать это можно либо с помощью ударного гайковерта, либо зажав шкив в тиски, обвернув его двумя-тремя старыми ремнями.

Отвернув гайку шкива, стянуть его с оси генератора. Для этого понадобится двух или трехлапый съемник подходящего размера, который можно приобрести на любом автомобильном рынке.
После того, как шкив снят, можно разбирать корпус генератора, предварительно сняв регулятор напряжения с щеткодержателем, диодный выпрямитель и конденсатор, которые спрятаны под пластиковой крышкой.

Чтобы разобрать корпус генератора, необходимо открутить 4 винта, которые стягивают его половинки. Обычно винты за время службы генератора прикипают, поэтому рекомендуется перед разборкой залить их какой-нибудь жидкостью типа WD-40.
Открутив винты, снимаем переднюю крышку генератора, в которой находится передний 303 подшипник. На заводе при установке подшипника выполнят завальцовку крышки корпуса генератора для его надежного крепления, поэтому понадобится подобрать оправку по диаметру посадочного места подшипника, на которую опереть крышку корпуса и выбить или выпрессовать его с обратной стороны.

Подобрав оправку по диаметру наружной обоймы подшипника забить его на место.
Если подшипник менялся несколько раз и его посадочное место в крышке разбито, ее необходимо заменить. Новая крышка продается с уже установленным подшипником.
Если необходимо заменить задний подшипник, то продолжить разборку генератора, для чего снять с генератора статор с обмотками, затем пальцами вытолкнуть пластиковую опору заднего подшипника и снять ее с ротора генератора. После снятия опоры откроется доступ к заднему подшипнику. Для его снятия понадобится тот же съемник, что и для шкива генератора

Стянув старый подшипник, запрессовать новый с помощью оправки диаметра внутренней обоймы подшипника.ВНИМАНИЕ! В данном случае бить по наружной обойме подшипника запрещено! Это значительно снижает его срок службы. Зажимать ротор в тиски за ось запрещено! Задиры на ней будут препятствовать сборке генератор. Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения.
После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения.
После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Перед установкой старого ремня проверить его состояние, при необходимости заменить.

Натяжка ремня производится по следующему алгоритму:

• при ослабленной фиксирующей гайке на 13 натяжного механизма ремня генератора закручивать болт натяжителя ключом на 10 до тех пор, пока ремень при нажатии с усилием 10 кгс не будет провисать на 10-15 см;
• затянуть фиксирующую гайку генератора.

ВНИМАНИЕ! Перетяжка ремня генератора недопустима! Это грозит быстрым выходом из строя его подшипников и сильному износу ремня и шкивов (коленчатого вала и генератора). На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным.

Подводя итог, следует подчеркнуть, что затягивать с заменой подшипников не стоит. Помимо неприятного звука несвоевременная замена подшипников может привести к их разрушению, клину и, как результат, выходу из строя генератора.

В некоторых случаях генератор не подлежит ремонту, а новый стоит намного дороже, чем подшипники и потраченное время на их замену. Новые подшипники решают проблему шумности генератора и значительно продлевают его срок службы.

Возможные неисправности и способы их устранения

Перед тем, как снять генератор и заняться его ремонтом, нужно убедиться в том, что узел работает с неполадками.

К примеру, если при активации зажигания в машине на приборке не загораются индикаторы и не функционируют датчики, причина может заключаться:

• в обрыве электропроводки, диагностика осуществляется путем проверки провода 0 на обрыв;
• в выходе из строя предохранительного устройства, тогда его надо будет заменить;
• в обрыве участка цепи, соединяющего выключатель зажигания, а также предохранительный блок, в данном случае нужно будет проверить все провода.

Если приборы на щитке работают, но не включается индикатор, причины следующие:

• вышел из строя сам индикатор, тогда его надо поменять;
• произошел обрыв в электроцепи, следует произвести диагностику проводки и контактов;
• контактные кольца окислились, вышли из строя или залипли щетки — в этом случае осуществляется замена щеток генератора ВАЗ, а также очистка колец;
• если проблема кроется в повреждении регулятора напряжения, то устройство также следует поменять;
• при замыкании в плюсовых вентилях необходимо снять генератор на ВАЗ и поменять выпрямительный блок.

Как поменять щетки генератора на Приоре

В последнее время на станциях технического обслуживания автомобилей всё больше применяют европейский стандарт ремонта. То есть не заменяют чаще всего узел целиком без попыток мелкого ремонта. Но есть некоторые операции, которые продолжают производить и сейчас. Одна из них – замена щёточного механизма генератора. И «Приора» здесь не исключение.

Щёточный механизм с реле-регулятором

На старых моделях генераторов щётки, передающие ток на обмотку ротора для создания электромагнитного поля, вырабатывающего электроэнергию, можно было поменять по отдельности. Они устанавливались в специальном устройстве – щёточном механизме, откуда их легко было извлечь. В современных генераторах щётки смонтированы в комплекте с электронным устройством – реле-регулятором.

Реле-регулятор предназначен для выравнивания напряжения, подающегося в электрическую систему автомобиля. В схему реле встроен транзистор с порогом отключения напряжения возбуждения. Он способен поменять его в зависимости от оборотов двигателя и, соответственно, генератора.

Дело в том, что без регулятора, при увеличении оборотов, напряжение подскакивает до 16—18 V, что может привести к выходу из строя:

• ламп габаритного освещения;
• ближнего и дальнего света;
• подсветки приборов;
• электродвигателей различных узлов.

На малых оборотах генератор, наоборот, выдаёт низкое напряжение 11,5—12 V. Это приводит к недостаточному заряду аккумулятора и преждевременному выходу его из строя.

Изменением силы тока в обмотках ротора, реле-регулятор поддерживает параметры напряжения, поступающие в бортовую сеть в нужных пределах, от 13,6 до 14,5 V.

Неисправности реле-регулятора

Чаще всего неисправностью щёточного механизма с встроенным регулятором становится выход из строя полупроводникового транзистора, обрыв или замыкание на корпус. Также возможен износ или поломка самих графитовых щёток.

Это характеризуется падением или полным исчезновением тока заряда. На «Приоре» это видно не только по контрольной лампе аккумулятора, но и на мини дисплее панели приборов. У него есть функция мониторинга напряжения зарядки.

Внимание! Ни в коем случае нельзя на «Приоре» проверять наличие зарядки, снятием клеммы аккумулятора! Автомобиль «Приора» имеет множество встроенных систем управления. Отсоединение аккумулятора на заведённом двигателе грозит выходом из строя для любой из них

Щёточный механизм генератора на «Приоре» не ремонтируемый. В случае любой поломки нужна только замена с щётками в сборе.

Как заменить щётки на генераторе «Приоры», не снимая его

Все динамо-машины, устанавливаемые на российских «Приорах» удобны тем, что провести замену щёточного механизма на них можно, не снимая с машины сам агрегат. Это не очень сложная операция доступная почти любому автовладельцу, умеющему держать в руках инструменты. Замена проводится в несколько этапов.

1. Отключение аккумулятора.
2. Снятие силового провода ключом на 10 с генератора.
3. Отсоединение входа контрольной лампы с разъёма.
4. Снятие заднего пластмассового кожуха на защёлках.
5. Отвёрткой или ключом открутить 2 болта или гайки крепления щёток.
6. Заменить щёточный механизм, на новый, подключив провода.
7. Собрать в обратной последовательности.

Важно! При проведении любых работ с генератором или стартером, ремонт, замена и так далее, необходимо отсоединять АКБ. После замены щёток генератора обязательно измерить вольтметром поступление зарядного тока на аккумулятор и сравнить с показаниями панели приборов «Приоры»

Надо удостовериться в объективности её работы

После замены щёток генератора обязательно измерить вольтметром поступление зарядного тока на аккумулятор и сравнить с показаниями панели приборов «Приоры». Надо удостовериться в объективности её работы.

На видео можно посмотреть ремонт с заменой реле со щётками на генераторе «Приоры»:

Как снять шкив с генератора?

Как снять шкив с генератора?
Что собой представляет шкив генератора
Как нужно правильно снимать шкив с генератора
Инструменты для снятия шкива с генератора

Автомобильный генератор – узел очень важный в системе любой машины. Если учесть тот факт, что генератор состоит из большого количества деталей, он может время от времени ломаться. Поломка генератора может очень негативно сказаться на работе всей машины, ведь без этого элемента авто просто не заведется. Перечень причин, по которым генератор может ломаться, достаточно обширный. Одной из них может быть неисправность шкива. Как исправить сложившуюся ситуацию? Давайте разберемся.

Что собой представляет шкив генератора

Генераторный шкив – это специальная деталь, устанавливаемая прямо на генератор.

Необходим шкив для того, чтобы обеспечить нужную степень натяжения ремня и защитить механизм от тех негативных колебаний, которые возникают при работе двигателя машины. От того, насколько исправна эта деталь, будет зависеть работа всего автомобиля. Если шкив деформирован хотя бы в малейшей степени, ременной привод будет натянут неправильно, отчего может нарушиться подача электричества по авто.

По какому же принципу работает шкив? Этот элемент нужен для того, чтобы уменьшать ход натяжителя ремня, который в процессе работы надевается на помпы и шкивы коленчатого вала. Крутящий момент от коленвала передается на другие элементы по часовой стрелке через ремень. В том числе энергия идет к электрогенератору. В каждой машине этот элемент сконструирован по-разному, но главный принцип сохраняется всегда. Каждое движение двигателя идет к механизму свободного хода генератора, из-за чего в обмотке возникает напряжение.

Стоит перечислить и те проблемы, которые могут возникать со шкивом. Со временем любая деталь машины изнашивается, это касается и шкива, который может изнутри стираться, вследствие чего на центральном крепежном отверстии могут появляться трещины. Вместе с трещинами появляется и люфт шкива, причем этот люфт может увеличиться настолько, что это может привести к разрыву ремня и разрушению муфты. Самыми распространенными проблемами со шкивом являются:

— искривление по плоскости;

— слишком сильный износ центральной части;

Чем же чреваты проблемы со шкивом? Последствия могут быть следующими:

— Коленвал постоянно движется во время эксплуатации автомобиля, поэтому даже малых колебаний будет достаточно для того, чтобы устройство сломалось. Шкив же является защитой коленчатого вала. В процессе использования шкив может растягиваться. Со временем он может разорваться.

— Шкив делает работу привода ремня более тихой и стабильной.

— При работе машины на высоких оборотах генератор получает большую нагрузку, а это способствует ускоренному износу этого агрегата. Шкив уменьшает нагрузку на генератор.

Крайне важно постоянно следить за состоянием шкива и его работой, так как его поломка может оказать крайне негативное влияние на работу авто. Если вовремя заменить шкив, то это продлит жизнь некоторым агрегатам внутри

Как нужно правильно снимать шкив с генератора

Чтобы произвести ремонт или замену шкива генератора, нужно сначала выяснить, как именно его нужно снимать. Шкив нужно снимать вместе с генератором, поэтому действовать необходимо аккуратно.

Последовательность действий следующая:

1) Сначала нужно произвести демонтаж генератора. Снять провод с «-» на аккумуляторной батарее.

2) Далее следует убрать ремень привода генератора. Для этого нужно ослабить болты на нижнем и верхнем креплениях радиатора, а регулировочный болт нужно как можно больше открутить. Затем необходимо сдвинуть генератор максимально близко к блоку цилиндров. После этого ремень будет ослабленным, то есть его легко можно будет снять с коленвала и шкива генератора.

Замена шкива привода генератора на переднеприводных автомобилях ВАЗ и Лада

Шкив привода генератора меняется одинаково на автомобилях «десятой серии» (ВАЗ 2110, 2111 и 2112), серии «Самара» (ВАЗ 2113, 2114 и 2115), а также «новых» моделях Лада Калина, Приора и Гранта.

Шкив привода генератора расположен на «носке» коленчатого вала двигателя со стороны первого цилиндра (правого колеса) и приводит во вращение с помощью ремня генератор и, если есть в комплектации, кондиционер и гидроусилитель руля.

Основные причины замены шкива — повреждение зубчатого венца или расслоение самого шкива.

Повреждение зубчатого венца ведет к нестабильной работе мотора. При сломанных зубьях машина может не заводиться, так как датчик коленвала (ДКВ) не может определить верхнюю мертвую точку (ВМТ) для отсчета зажигания.

Отслоение бывает на демферных шкивах (не чугунных). Дело в том, что на этих шкивах наружная часть крепится к центральной через резиновую проставку. Она выполняет роль гасителя колебаний (антирезонансную) на коленчатом валу двигателя. Бывает, что наружную обойму немного проворачивает. Тогда зубчатый шкив смещается относительно мертвой точки и как результат – машина становиться «вялой» при разгоне, нестабильными становятся обороты холостого хода (ХХ). При сильном смещении шкива автомобиль невозможно завести. Также не заведется автомобиль и с полностью отслоившейся верхней обоймой от центральной части шкива.

Такие повреждения легко диагностируются отсутствием вращения ремня генератора.

В редких случаях разбивает посадочную шпонку на валу, и шкив начинает вибрировать и проворачиваться. Если перемещения небольшие, то ЭБУ не выдает ошибки на панель приборов, но при этом двигатель на ХХ работает неустойчиво, «троит».

Проверить состояние шкива довольно легко. Для этого нужно осмотреть состояние зубчатого венца на сколы и трещины. Зубчатый венец находится на наружной обойме ближе к двигателю (указан стрелкой) и хорошо наблюдается сверху:

После этого нужно выставить первый цилиндр в ВМТ. Для этого в 8-ти клапанном моторе снимаем резиновую заглушку на КПП и добиваемся совмещения метки на маховике с прорезью на пластине:

Можно проверить по метке на распедвалу. Чтобы добраться до метки, необходимо открутить пластиковый защитный кожух. Крепиться тремя болтами «на 10» (два показаны на фотографии, нижний под шлангом с торца кожуха):

После того, как открутили кожух, вытаскиваем его вверх. На шкиве распредвала есть метка (правая стрелка). Совмещаем ее с выступом металлической пластины (левая стрелка).

Вращать двигатель удобнее, установив автомобиль на 4-ую или 5-ую передачу и толкать в одну сторону. Можно провернуть за болт на шкиве коленвала, но тогда придется снимать пластиковый брызговик за колесом.

В 16-ти клапанном моторе необходимо снимать пластиковый защитный кожух ГРМ. Он крепиться на 5-ти винтах под шестигранный ключ «на 5». Подробно описано в статье замена датчика фаз на автомобилях Лада Калина, Приора и Гранта (16 клапанов) .

Особенности работы

На первый взгляд нет ничего сложного в том, чтобы просто извлечь болт, крепящий шкив к фланцу коленчатого вала двигателя. Однако это не совсем так. Болт шкива коленвала очень редко откручивается и всегда прикипает. Поэтому есть риск сорвать его. Для начала нам необходимо добраться к данному шкиву. Для этого выкручивается болт фиксации генератора к натяжной планке. Последняя крепится к блоку цилиндров двигателя.

Генератор сдвигается в сторону двигателя, и со шкивов снимается приводной ремень. Он может быть ручейкового типа или зубчатый. Теперь, добравшись до нужного элемента, приступают к дальнейшим действиям.

Особенности расположения

Для начала, нужно сказать о том, что у большинства автомобилей моторы расположены в одинаковой позиции, благодаря чему, крутятся они правильно. И, порядок работы будет общим. Для того чтобы шкив генератора не проворачивался, многие рекомендуются применять подручные металлические средства, которые вставляются в отверстие шкива и масленого насоса.

Иногда применяется лом или отвёртка

К тому же, он изготовлен из алюминия и имеет очень небольшие габариты, а вот усилия в работе нужно приложить существенные. Так что, нужно быть очень осторожным, чтобы не сломать шкив.

Как подобрать генератор для ВАЗ 2110 или ВАЗ 2112

Ввиду схожести многих компонентов в конструкционных сборках автомобилей ВАЗ 2110 и ВАЗ 2112, большинство электрического оборудования идентично, в том числе и генераторы. Чтобы выбрать правильный генератор необходимо не только учитывать габариты устройства, но и определить его номинальную мощность – для Лады поколения 2110-12 показательно должен быть не ниже 55 Ампер.

Марка/производитель	Торговый артикул	Номинальная мощность	Примерная стоимость, руб.
ЗиТ	372.3701-02	55	4700
ЗиТ	372.3701-05	65	4900
БАТЭ	9402.3701	90	6200
БАТЭ	9402.3702	95	6500
АТЭ	3202.3771000	75	5700
АТЭ	3202.3771034	70	5500

Чем выше мощность генератора, тем большее количество энергопотребителей может поддержать агрегат без риска перегрева и снижения эксплуатационного ресурса. Установка генератора увеличенной мощности взамен штатной комплектации позволит подключить дополнительное оборудование и аксессуары – обогрев сидений, качественный автозвук, авто холодильник и т.д. Однако при увеличении мощности генератора также требуется позаботиться о прокладке силовой проводки с большим сечением токопроводящей части, а также установки более емкой аккумуляторной батареи.

Как открутить шкив коленвала на ВАЗ-2112 16 клапанов

Если вы столкнулись с проблемой, как открутить болт шкива коленвала, эта статья для вас. Мы подробно опишем данный процесс, чтобы вы смогли легко и быстро демонтировать шкив коленчатого вала, а затем заняться его ремонтом.

Знающий автомобилист тратит на процесс демонтажа шкива коленчатого вала, как правило, не более четверти часа. А вот неопытные водители при попытке снять эту деталь самостоятельно сталкиваются с множеством проблем, которые они зачастую банально не могут решить. Инструкция по проведению ремонтных работ и техобслуживанию любого современного транспортного средства содержит исчерпывающую информацию о процессе демонтажа, но, к сожалению, она не помогает автолюбителям.

Прежде всего, возникают затруднения с фиксацией коленчатого вала. Демонтировать его очень сложно, если деталь постоянно вращается, «выскальзывая» из рук. Также многим непонятно, с какой стороны подобраться к болту, на котором держится шкив. Да и сильная его затяжка обычно делает процесс снятия узла очень и очень сложным, так как демонтаж при таких условиях чреват повреждениями покрытия кузова или элементов моторного отсека автомобиля.

Демонтаж и замена

Не зависимо от конструкции, где находиться деталь, снимать и монтировать важно в одинаковом порядке. В зависимости от расположения мотора, деталь находится в передней части за радиатором охлаждения

Но если мотор размещен в поперек моторного отсека, то к детали ваша рука не дотянется. Потому чтобы снять шкив коленвала необходимо убрать правое колесо

Если трудно поменять, есть смысл обратить внимание на чертеж, работа ускорится

Транспортное средство прикатывают на смотровую яму и фиксируют, чтобы машина не задвинулась с места. Чтобы добраться и вынув конструкцию, необходимо раскрутить все детали, что препятствуют к доступу (воздушный фильтр, грязевые щитки, прочее). Убирают ремень генератора. Далее открывают заглушку блока сцепления, и вставляют в отверстие монтировку, чтобы застопоривать маховик.

Элементы детали характеризуются крепкой фиксацией, потому их непросто устранить. Чтобы провернуть деталь, необходимо, приложить немало усилий. Если демонтаж выполняется первый раз, то открутить шкив коленвала будет сложно. Причина в том, что заводское производство отличается сильной затяжкой составляющих частей детали.

Как открутить гайку шкива коленвала

Провертывая крепеж, важно придерживаться рекомендаций, тогда процесс займет не менее 15 минут. Прикладывать усилия стоит максимально близко к распределительному валу:

• монтировкой поддевают со всех боков;
• при необходимости применяют специальный универсальный съемник шкив коленвала для данной детали.

Устройство представлено в виде шпильки с 2-3 захватами. Конец захвата закрепляют по краям детали, а конец шпильки упирают в середину вала.

Прокручивают по ходу часовой стрелки. Но не во всех марках автомобилей провертывают по часовой стрелке, в некоторых авто работу необходимо выполнять в противоположном направлении

При этом важно поставить свой рычаг коробки передач на 4 скорость и включить ручник

Если не удается провернуть, то рычаг должен стоять в нейтральном положении. Следующий этап – убрать подсвечники. Ключ упирают в пол либо в задний лонжерон и крутят в направлении движения устройства.

Все маневры позволяют облегчить прокрутку, потому дальнейшие действия производиться вручную, при необходимости смазывают делать тормозной жидкостью либо смазкой «WD». Кроме того, может облегчать вашу работу, постукивание по граням головки.

Как открутить болт шкива коленвала

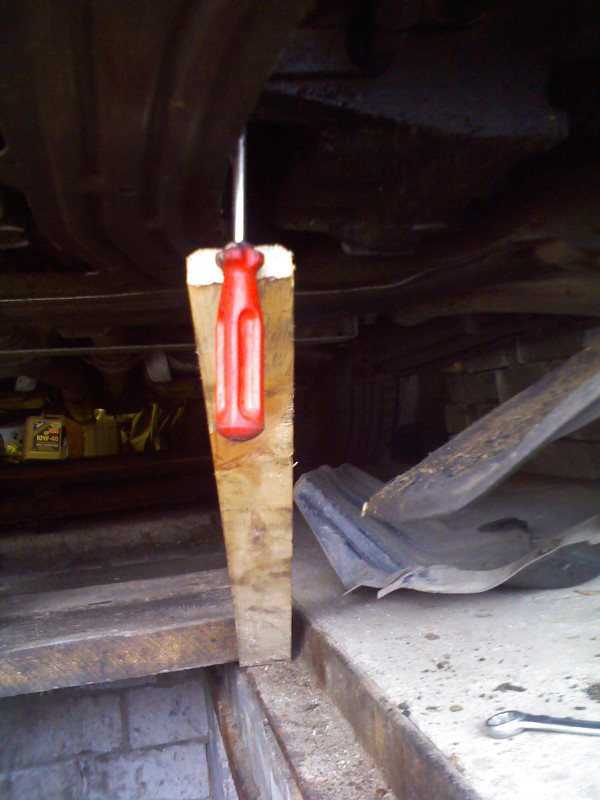

Чтобы выполнить работу качественно, разобранную машину ставят на пенек. Штифт скрепляет деталь, находится, как правило, переднеприводных машинах автомат. Резьба устроена так, что во время крутящего момента при движении он затягивается.

Необходимо выполнить действия, которые открывают доступ к основанию

Для этого важно хорошо застопорить вращение. В качестве фиксатора используют монтировку

Инструмент вставляют в шестерни маховика. Его необходимо приспособить надежно, чтобы в процессе проворачивания он не выпал. Потому лучше выполнять работу с помощником. Далее одевают на штифт торцевую головку, одинакового диаметра с штифтом, присоединяют рычаг и удлинитель (кусок прочной трубы). После этого начинают потихоньку выкручивать.

Народно-автомобильный опыт

Сложность демонтажа заключается в специально подобранном прочном соединении, без люфта. Крепеж достаточно плотно закрученный. Практикуют использование монтировки, при этом потихоньку надавливают на тыльную поверхность детали.

При покупке детали, необходимо иметь новые крепления. Понадобиться передний сальник, навесные ремни

Приобретая необходимо обращать внимание на канавки и метки. Они должны быть без дефектов

В противном случае, через некоторое время вам нужно подменять все на новое.

Установка шкива на коленвал

Чтобы правильно установить шкив коленвала необходимо смазать его солидолом либо другим вязким средством. Это облегчит процесс посадки крепежа. Для того, чтобы надевать, стоит немного наклонить в сторону шайбу и натянуть на основу. Далее можно постукивающими движениями молотка, через мягкую, резиновую прокладку, обработать ступицу. Затем в обратном порядке необходимо закручивать другие делали автомобиля.

Причины и возможные последствия неисправности

Передний сальник коленвала Рено Логан имеет небольшие габариты и чаще выходит из строя, чем задний. Выявить его неисправность можно по течи масла в районе шкива коленвала, подтекам в передней части картера двигателя под шкивом, наличии масла на шкивах и ремнях двигателя.

Причинами выхода из строя сальника чаще всего являются:

• Высокий пробег автомобиля;
• Долгий «простой» двигателя без работы;
• Установка сальника низкого качества или подделки;
• Неправильная установка сальника (перекосы, установка не до упора и т. д.);
• Неисправности двигателя, например, сальник может выдавливать высоким давлением картерных газов.

Способ 1

Первым делом стоит попытаться сорвать болт крепления шкива стандартным способом. Набор инструментов для этой процедуры следующий: головки, накидные ключи, домкрат. Пошагово процесс снятия выглядит так:

• Открутите правое колесо и поднимите автомобиль на домкрат;
• Снимите пластиковую защиту (при ее наличии);
• Ослабьте болт натяжения ремня генератора и снимите его;
• Доберитесь до шкива и зафиксируйте его в одном положении;
• Демонтируйте ремень ГРМ;
• Накиньте на гайку шкива головку или накидной ключ на 19 и постарайтесь сорвать ее;
• Если крепление не поддается – обработайте гайку WD-40 или обстучите шкив деревянным бруском. Нередко это позволяет избавиться от прикипания.

Такой способ демонтажа считается самым легким, но он возможен лишь при несильном закисании гайки крепления. Помните, что обработка химическими смазками перед началом работ сильно упростит процесс снятия.

В случае если указанный способ не принес результатов – ознакомьтесь со вторым.

Замена со снятием генератора

Люфт шкива генератора ваз 2110

Нужно знать, что в продаже встречаются шкивы двух типов (нового и старого образцов). Нужно брать именно старого образца, так как для десятки подходит только такой. Шкивы нового образца изготавливаются с другими размерами. Замена шкива происходит следующим образом:

• ​ Открыть капот.
• ​ Снять клемму аккумулятора.
• Снять ремень генератора.
• ​ Изъять генератор.
• ​ Вынуть поврежденный шкив. Обычно снять его непросто, так как он окисляется и надежно присоединяется к генератору.

• ​ Перед установкой нового шкива нужно проделать с внутренней его стороны небольшое отверстие (примерно 2 мм). Для этого необходимо его тщательно накалить и аккуратным движением пропилить. В итоге он лучше сядет на генератор.
• ​ Собирать все нужно в определенной последовательности. Сначала нужно вставить шайбу, после – крыльчатку.
• ​ Затем на место ставится и сам шкив.
• ​ Вся конструкция закрепляется тремя гайками разного размера.
• ​ Вставляется гровер.
• ​ Теперь нужно вкрутить еще одну гайку для более надежного закрепления.

Ремонт шкива

Если поломка шкива не является значительной, то ее можно устранить. Избавиться можно от таких неприятностей:

• ​ Небольшой люфт (именно небольшой, так как если шкив расшатан, то он уже на 100% является поврежденным). Для устранения следует покрепче зажать болты крепления к генератору.
• ​ Маленькая трещина, которую можно запаять.
• ​ Срок эксплуатации защитной крышки вышел. Обычно защитная крышка входит в комплект вместе со шкивом. Установить ее можно довольно просто, однако ее нельзя использовать более одного раза, так как она не обладает высоким качеством, которое бы позволило многоразовое эксплуатирование.
• ​ При этом ни в коем случае нельзя использовать шкив без крышки, так как она выполняет защитную функцию. Из-за этого он сломается.
• ​ Дисбаланс шкива и муфты. Справиться с этой проблемой можно только в случае, когда он незначительный.

Заменить шкив можно и своими руками, так как сделать такую работу совсем несложно даже в домашних условиях. Однако цена ремонта может быть различной. Ведь зачастую нужно менять не только шкив, а и другие детали генератора, так как его повреждение приводит к выходу из строя других составных частей. Конечно, прежде чем приступать к ремонту, стоит пересмотреть фото и видео на эту тему. Инструкция также не помешает. Кроме того можно пользоваться рубрикой вопросы/ответы на многих сайтах в Интернете.

Зачем нужно скручивать шкив коленвала?

Демонтаж шкива коленвала выполняется по разным причинам.

Шкив коленчатого вала

Чаще всего его приходится снимать при замене ремня ГРМ или замене уплотнительных сальников коленвала. Обычно ремень меняется либо согласно регламенту, либо с выявлением дефектов, требующих его замены. Сальники меняются при возникновении масляных подтеков из-за износа изделий.

На ВАЗ 2114 шкив коленвала крепится с помощью болта. Во время снятия возникает проблема при откручивании крепежного болта. Во-первых, к нему неудобно добираться. Во-вторых, на заводе его всегда очень сильно закручивают, чтобы он не открутился в дороге. Если крепежный элемент открутится во время движения, это может привести к дорогостоящему ремонту. Во время эксплуатации благодаря правой резьбе затяжка усиливается. Кроме того, имеет место коксование и прикипание детали. Таким образом, иногда болт очень тяжело сорвать.

Инструменты

Для успешного выполнения демонтажа шкива коленвала ВАЗ 2114 и замены расходников следует приготовить следующие инструменты:

• стандартный набор ключей;
• домкрат;
• опору или пенек;
• торцевую головку;
• удлинитель;
• съемник для шкива;
• монтировку, отвертки.

Работы удобнее проводить на подъемнике или канаве для осмотра.

Этапы работы

Для того чтобы снять шкив коленвала на ВАЗ 2114, нужно демонтировать некоторые детали и узлы. Весь процесс снятия диска коленчатого вала состоит из следующих шагов:

1. Сначала для демонтажа ремня генератора нужно выкрутить стопорный болт и ослабить болт натяжения.
2. Далее необходимо поднять перед машины и демонтировать правое переднее колесо.
3. В верхней части моторного отсека ВАЗ 2114 следует снять воздушный фильтр, грязевой щиток мотора.
4. Далее снимаем ремень генератора.
5. Чтобы зафиксировать маховик от проворачивания, нужно открыть заглушку с боковой стороны сцепления ВАЗ 2114. Затем вставить отвертку или монтировку в открывшийся проем между зубьями маховика.

Фиксируем маховик и откручиваем болт

Далее переходим к откручиванию крепления. Чтобы легче было открутить, нужно на резьбовое соединение нанести специальные жидкости, которые разъедают коррозию. Для этого подойдет специальная смазка WD, тормозная жидкость, уксусная эссенция.
Затем накидывается головка ключа и с помощью рычага проворачивается против хода часовой стрелки так, чтобы сорвать болт со своего первоначального положения.

Надеваем головку на болт Если открутить крепежный элемент руками не удалось, можно воспользоваться стартером.

Откручиваем болт крепления

Упереть рычаг, идущий от головки, в лонжерон или в пол по ходу движения вала, а затем провернуть стартер несколько раз, придав коленчатому валу импульс вращения.
Открутив крепежный элемент, нужно снять шкив коленвала. Он удерживается шпонкой и так просто его трудно снять. Можно воспользоваться специальным приспособлением с лапками, которые охватывают края диска.
При отсутствии съемника можно воспользоваться монтировками или отвертками, вставив их между коленвалом и шкивом с каждой стороны, постепенно сдвигая снимаемую деталь от вала. Точку прикосновения следует выбирать ближе к коленчатому валу.
Перед снятием диска желательно обстучать деревянным молотком, чтобы избежать возможного перекоса. Демонтировать деталь следует аккуратно, чтобы не повредить шпонку и паз.

Как самостоятельно разобрать генератор 2114

Сняв генератор, можно его разобрать и внимательно осмотреть все составные элементы. Это позволит найти изношенные/поврежденные детали и заменить их.

Для разборки понадобятся такие инструменты, как ключи рожковые (на 19 и на 10), а также крестообразная отвертка.

Процедура разборки предполагает последовательное выполнение следующих действий:

1. Снимается защитный пластиковый кожух на корпусе. Для этого нужно отжать три имеющиеся защелки.
2. Винты, которыми крепится щеточный узел, откручиваются при помощи отвертки. Далее его уже можно снимать с корпуса.
3. Отсоединяются провода, идущие от вывода регулятора.
4. Откручиваются винты (4 шт.), которыми крепится выпрямительный блок. Далее отключаются выводы обмоток, а затем снимается сам блок (вместе с конденсатором-подавителем помех).
5. Раскручиваются стяжные винты (4 шт.) и снимается крышка со стороны контактных колец.
6. Откручивают гайку, которая крепит шкив. Для этого целесообразно вал ротора зажать в тиски, чтобы исключить его прокручивание.
7. Снимается шкив генератора, а также упорная шайба с вала ротора.
8. Снимается крышка с ротора.

В таком разобранном состоянии генератор 2114 с легкостью можно осмотреть, выявив имеющиеся неполадки. После их устранения устройство собирается, для чего следует выполнить все действия в обратной последовательности.

Если «вскрытие» показало, что генератор не подлежит ремонту, то понадобиться его заменить новым.
