Особенности дроссельного узла Лада Гранта
Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла. При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки. Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.
Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя. При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.
Управляющие команды поступают в дроссельный узел на электродвигатель. Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения. В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.
Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности. Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия). В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах. Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля. Большой слой отложений может совсем заблокировать движение заслонки. Если промывкой не удастся восстановить работоспособность дроссельного узла, то необходимо его заменить.
Неисправность или некорректная работа дроссельного узла может быть вызвана нарушением контакта в его электрической цепи (окислившимися выводами в соединительной колодке жгута проводов). В этом случае восстановить работу удастся, обработав выводы специальным составом для очистки и защиты электрических контактов. Возможны и другие причины неисправности:
— на дроссельный узел не поступает напряжение питания;
— не поступают сигналы с обоих датчиков положения дроссельной заслонки;
— ЭБУ не может распознать сигналы с датчиков положения дроссельной заслонки.
В этих случаях система управления двигателем переходит в аварийный режим работы. При этом автомобиль сохраняет возможность самостоятельно передвигаться на небольшое расстояние с медленной скоростью, что, в крайнем случае, позволит переместить его в безопасное место
(съехать на обочину, покинуть перекресток и тому подобное).
О том, что дроссельный узел работает в аварийном режиме, может свидетельствовать горящая контрольная лампа неисправности системы управления двигателем и повышенная частота вращения коленчатого вала на холостом ходу (около 1500 мин -1 , несмотря на то, что двигатель прогрет до рабочей температуры), двигатель при этом не будет реагировать на нажатие педали газа.
Каждый из датчиков положения дроссельной заслонки представляет собой потенциометр. В процессе работы происходит постепенный износ токопроводящих дорожек и подвижных контактов. Со временем износ может достичь такой степени, что корректная работа датчика станет невозможной. Наличие двух датчиков увеличивает надежность всего узла.
В случае если из строя выйдет только один датчик загорится контрольная лампа, но система управления двигателем перейдет на резервный режим работы. При этом двигатель будет адекватно реагировать на нажатие педали газа, но с худшими эксплуатационными параметрами
Резервный режим позволяет доехать на автомобиле до места ремонта своим ходом.
Электронная педаль газа Лада Гранта
На современных автомобилях вместо обычного тросикового привода управления дроссельной заслонкой устанавливают так называемую «электронную педаль газа». В таких авто положением дроссельной заслонки управляет электроника. Когда вы нажимаете или отпускаете педаль газа, информация об этом идёт в блок управления (ЭБУ) и только после обработки и корректировки уже даётся команда в модуль дроссельной заслонки. О плюсах и минусах такой системы, а также о признаках неисправностей и пойдёт речь в данной статье.
Система управления двигателем ЗМЗ-40522 на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310, конструкция, схемы системы, блок управления Микас 7.1 и Микас 7.2.
Также система управления двигателем ЗМЗ-40522 на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310, гарантирует его бездетонационную работу. Кроме того, система управления двигателем:
— Управляет подачей воздуха в момент пуска, прогрева двигателя, на холостом ходу и в режиме торможения двигателем. — Управляет вентилятором радиатора системы охлаждения двигателем.
Система управления двигателем ЗМЗ-40522 на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310 состоит из электронного блока управления Микас 7.1 или Микас 7.2, соединенного жгутом проводов с датчиками и исполнительными устройствами. В систему управления входят следующие датчики:
— Синхронизации (частоты вращения и положения коленчатого вала). — Фазы (положения распределительного вала). — Детонации. — Массового расхода воздуха (проходящего через воздушный фильтр). — Положения дроссельной заслонки. — Температуры охлаждающей жидкости. — Температуры воздуха во впускном трубопроводе.
— Форсунки. — Катушки зажигания. — Регулятор холостого хода. — Сигнализатор системы управления двигателем. — Реле топливного насоса и электромагнитной муфты вентилятора системы охлаждения.
С неисправным датчиком синхронизации двигатель ЗМЗ-40522 на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310 работать не будет. В случае выхода из строя датчиков положения дроссельной заслонки, массового расхода воздуха, фазы или детонации, система переходит на резервный режим работы, позволяющий автомобилю доехать своим ходом до места ремонта.
О переходе на резервный режим система информирует водителя включением лампы сигнализатора системы управления двигателем. Непродолжительная работа двигателя в таком режиме не может стать причиной выхода его из строя, однако пуск двигателя может быть затруднен, ухудшится приемистость автомобиля, возрастут расход топлива и токсичность отработавших газов.
Схема разъемов комбинации приборов нового образца на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310.
Электронный блок управления двигателем ЗМЗ-40522 на Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310 — это специализированный компьютер. Он принимает сигналы от датчиков и выдает управляющие команды на исполнительные элементы системы. На автомобиле Соболь ГАЗ-2217, ГАЗ-2752, ГАЗ-2310 с двигателем ЗМЗ-40522 установлен блок управления Микас 7.1 или Микас 7.2.
Его микропроцессор рассчитывает необходимые параметры сигналов для исполнительных устройств (на основе данных, полученных от датчиков) по программе, введенной в память блока управления (ПЗУ). Программа имеет функцию подстройки системы к различным условиям эксплуатации и нагрузкам на двигатель. Информация о настройках хранится в памяти (ОЗУ) блока системы управления двигателем. При отключении аккумуляторной батареи данная информация будет утеряна.
Блок управления Микас 7.1 или Микас 7.2 диагностирует цепи датчиков, а также проверяет исправность собственной схемы. При обнаружении неисправности блок включает лампу сигнализатора системы управления двигателем в комбинации приборов и записывает в память код неисправности.
Электронный блок управления Микас 7.1 или Микас 7.2 установлен в моторном отсеке. Закреплен на щитке передка болтами с отрывными головками. Сигнализатор системы управления двигателем включается также при временных сбоях в работе одного из датчиков или при перегреве двигателя и гаснет сразу, после того как неисправность исчезнет. Система диагностики блока управления Микас 7.1 или Микас 7.2 имеет несколько режимов работы.
Датчики комплексной микропроцессорной системы управления двигателем УМЗ-А274 EvoTech 2.7 на автомобиле Газель и Соболь, назначение, принцип действия, расположение.
Составляющим элементами комплексной микропроцессорной системы управления двигателем УМЗ-А274 EvoTech 2.7 на автомобиле Газель и Соболь являются:
— Контроллер (или электронный блок управления). — Датчики. — Исполнительные механизмы и узлы системы питания. — Исполнительные устройства системы зажигания. — Исполнительный механизм системы охлаждения. — Устройства антитоксичной системы.
Контроллер, датчики, исполнительные механизмы, узлы и устройства систем соединены между собой посредством жгута низковольтных проводов, шлангов и трубок. Датчики комплексной микропроцессорной системы управления двигателем (КМПСУД) в процессе работы передают информацию о текущем состоянии двигателя и о воздействии водителя на органы управления автомобилем в контроллер, который, обработав полученные сведения, посредством исполнительных механизмов и реле, управляет работой двигателя. Изменяя длительность впрыска топлива и угол опережения зажигания.
Датчик положения коленчатого вала — датчик синхронизации DG-6P-K, BOSCH 0 261 210 331.
Индуктивного типа. Датчик работает в паре с диском синхронизации, имеющим 60 зубьев, два из которых удалены. Просечка зубьев является фазовой отметкой положения коленчатого вала двигателя. Совмещение начала 20-го зуба диска с датчиком положения коленчатого вала соответствует положению поршней первого и четвертого цилиндров двигателя в верхней мертвой точке. Отсчет зубьев начинается после просечки по ходу вращения коленчатого вала.
Датчик служит КМПСУД для синхронизации управления исполнительными механизмами с работой механизма газораспределения двигателя. Датчик установлен в передней части двигателя на специальном кронштейне фланца крышки шестерен распределительного вала. Зазор между торцом датчика и зубом диска синхронизации должен быть в пределах 0,3-1,8 мм.
Датчик положения распределительного вала — датчик фазы PG3.8, BOSCH 0 232 103 097.
Интегральный датчик на основе эффекта Холла со встроенным усилителем и формирователем сигнала. Датчик работает в паре со штифтом-отметчиком, установленным на ступице шестерни распределительного вала. Момент совмещения середины штифта-отметчика с датчиком положения распределительного вала соответствует совпадению середины первого зуба диска синхронизации с датчиком положения коленчатого вала.
Датчик служит для определения начала рабочего хода в первом цилиндре и установлен в передней части двигателя в отверстии крышки шестерен распределительного вала. Зазор между торцом датчика и штифтом- отметчиком должен быть в пределах 0,2-1,8 мм.
Датчик температуры охлаждающей жидкости – датчик температуры TF-W, BOSCH 0 280 130 093.
Резистивного типа. Служит для контроля за тепловым состоянием двигателя. Датчик установлен в корпусе насоса охлаждающей жидкости двигателя. По информации получаемой от датчика, контроллер корректирует топливоподачу и угол опережения зажигания, а также подает сигнал на реле, которое включает и выключает электромагнитную муфту привода вентилятора системы охлаждения.
Датчик абсолютного давления 110308-0239010.
Конструктивно совмещен с датчиком температуры воздуха. Установлен в ресивере и предназначен для измерения давления в ресивере, которое меняется в зависимости от нагрузки, и одновременного определения температуры входящего в двигатель воздуха. Датчик установлен на ресивере, с верхней стороны.
Датчик детонации — KS-4-S, BOSCH 0 261 231 176.
Пьезоэлектрического типа. Служит для определения наличия детонации в цилиндрах двигателя и позволяет контроллеру корректировать угол опережения зажигания. Датчик установлен на специальной гайке, крепящей головку блока, слева, между вторым и третьим цилиндрами.
Датчик аварийного давления масла 6022.3829-03.
Контактного типа. Установлен в масляной магистрали двигателя. Сигнал датчика используется контроллером для управления сигнализатором красного цвета аварийного давления масла и «STOP», а также желтого цвета неисправностей системы управления (КМПСУД). Замыкание контактов происходит при давлении 0,4–0,8 кгс/см2 (0,04–0,08 МПа).
Цоколёвка ЭБУ Микас 12.3
48-ми контактная колодка | |
A1 | Управление форсункой 4 (-) |
A2 | Управление форсункой 2 (-) |
A3 | Управление форсункой 3 (-) |
A4 | Управление форсункой 1 (-) |
B1 | Управление подогревом ДК2 (-) |
B2 | Клапан продувки адсорбера (-) |
B3 | Управление подогревом ДК1 (-) |
B4 | Вход сигнала ДТОЖ |
C1 | |
C2 | Вход датчика 2 положения ЕТС |
C3 | Вход датчика 1 положения ЕТС |
C4 | Питание датчиков 5B (ДНД, ДМРВ/ДАД) |
D1 | Аналоговая масса GNA (ETC, ДТОЖ) |
D2 | K-Line 2 (иммобилайзер) |
D3 | Масса датчика детонации |
D4 | Питание датчика ЕТС 5В |
E1 | Масса датчика кислорода 1 |
E2 | Сигнал датчика кислорода 1 |
E3 | Вход сигнала датчика детонации |
E4 | Резервный вход |
F1 | Масса датчика кислорода 2 |
F2 | Сигнал датчика кислорода 2 |
F3 | Резервный вход |
F4 | Вход ДАД |
G1 | Общая масса ДПРВ, экран ДК1/2, ДПКВ, ДД |
G2 | Датчик неровной дороги (ДНД) |
H1 | Аналоговая масса (ДАД, ДНД) |
H2 | Вход сигнала ДТВ |
H3 | Резервный вход |
H4 | Управление мотором ЕТС (-) |
J1 | Вход сигнала ДПРВ |
J2 | ДПКВ (+) |
J3 | ДПКВ (-) |
J4 | Управление мотором ЕТС (+) |
K2 | Резервный выход |
L4 | Масса зажигания |
M2 | Катушка зажигания 2-3 |
M4 | Катушка зажигания 1-4 |
32-x контактная колодка | |
A1 | Управление реле вентилятора 1 (-) |
A2 | Управление реле стартера (-) |
A3 | Лампа диагностики |
A4 | Сигнал на тахометр |
B1 | Управление главным реле (-) |
B2 | Сигнал на указатель ТОЖ |
B3 | Сигнал датчика сцепления (+) |
B4 | Управление реле бензонасоса (-) |
C1 | Управление реле кондиционера (-) |
C2 | Сигнал лампы “стоп” (+) |
C3 | Сигнал датчика тормоза (+) |
C4 | Клемма 15/1 замка зажигания |
D1 | Резервный вход (+) |
D2 | Запрос на включение кондиционера (+) |
D3 | Датчик уровня топлива (резерв) |
D4 | Масса датчика 2 педали акселератора (контакт 5) |
E1 | 5В датчика 2 педали акселератора (контакт 2) |
E2 | Датчик 2 педали акселератора (контакт 6) |
E3 | CAN-L |
E4 | Масса датчика 1 педали акселератора (контакт 4) |
F1 | 5В датчика 1 педали акселератора (контакт 1) |
F2 | Датчик 1 педали акселератора (контакт 3) |
F3 | CAN-H |
F4 | K-Line |
G1 | Вход сигнала скорости, имп/м |
G2 | +12 неотключаемое |
G3 | Заправочный концевик / датчик двери |
G4 | Масса выходных каскадов |
H3 | +12 после ГР |
H4 | Резервный выход |
ЭСУД что такое, расшифровка
ЭСУД – электронная система управления двигателем. Представляет собой комплект электронно-вычислительного оборудования, отвечающего за работу только двигателя или двигателя вместе с другими системами легковой машины. По сути это автомобильный бортовой компьютер.
Виды систем
ЭСУД делятся на два типа, имеющие свои преимущества и недостатки:
- В первом случае, который часто называют английской аббревиатурой ECM (Engine Control Module), компьютер управляет только мотором.
- Во втором, ECU (Electronic Control Unit), он отвечает за все системы машины: двигатель, подвеску и т. д.
С другой стороны, единый блок – менее безопасный вариант, чем «раздельные зоны ответственности» для разных систем. Его неисправность отразится на работе всех механизмов машины в то время как отдельные блоки работают независимо друг от друга. Например, тормозная система может сработать корректно при неисправности управления или двигателя.
Единый блок управления состоит из следующих элементов:
- Моторно-трансмиссионный блок.
- Блок контроля тормозной системы.
- Центральный блок управления.
- Синхронизационный блок.
- Блок контроля кузова.
- Блок контроля подвески.
Как работает ЭБУ?
В основе находится микропроцессор, который и отвечает за нормальное функционирование всех ключевых приборов. На автомобиле ВАЗ 2114 ЭБУ собирает данные с датчиков:
- Скорости автомобиля.
- Детонации.
- Лямбда-зонда.
- ДПКВ.
- Расхода воздуха.
- ДПДЗ.
- Фаз впрыска топливовоздушной смеси.
- Температуры ОЖ.
Это считывающие устройства, которые собирают информацию о работе двигателя внутреннего сгорания. А для чего же он ее собирает? Правильно, чтобы разделять и властвовать следующими исполнительными механизмами:
- Системой топливоподачи (насос, форсунки).
- Системой зажигания.
- Адсорбером.
- Вентиляцией.
- Регулятором холостого хода (да, да, не датчик это, а исполнительное устройство, не нужно путать).
- Автоматической диагностикой.
Структурная схема электронного блока управления на ВАЗ 2114 состоит из трех каскадов, в каждом из которых свои модули памяти:
- Блок ОЗУ (оперативная память) – система, которая обладает кратковременной памятью. В ней хранится вся информация об ошибках, которые возникали в процессе работы при текущем запуске мотора. При отключении зажигания (и обесточивании ЭБУ) вся память очищается и заполняется вновь при следующем запуске.
- ППЗУ – программируемое устройство постоянного запоминания. Это блок, в котором хранится топливная карта (прошивка) электронного блока управления. В нем же постоянно хранится информация о всех результатах калибровки систем. И самое главное – в этой памяти заложен алгоритм системы управления двигателем внутреннего сгорания. Память эта постоянная, не стирается даже при полном обесточивании бортовой сети. Именно этот блок программируют, когда совершают процедуру «прошивки» для улучшения характеристик автомобиля ВАЗ 2114.
- И последний блок – ЭРПЗУ. Блок памяти необходим для обеспечения нормальной работы противоугонной системы на автомобиле. В нем хранятся пароли и кодировки. Запуск двигателя возможен только в том случае, если совпадут данные, которыми обменивается иммобилайзер с ЭРПЗУ.
Электронная система управления двигателем — мозг, глаза и руки системы
Нужно отметить, что подобные системы управления используются и у бензиновых двигателей, и у дизельных агрегатов
В этот раз уделим внимание первым. Итак, современный блок контроля мотора управляет такими узлами:
- впрыск;
- зажигание;
- топливная система;
- впуск и выпуск;
- система охлаждения;
- вакуумный усилитель тормозов;
- рециркуляция выхлопных газов;
- устройства улавливания паров бензина.
Электронный мозг, заключённый в блоке где-то между мотором и салоном автомобиля – это лишь часть системы. Чтобы обеспечить контроль и управление параметрами силового агрегата, нужны ещё кое-какие приспособления – датчики и исполнительные устройства. Датчики являются глазами и ушами системы управления двигателем и их поистине огромное количество.
Так, к примеру, у технологии MED-Motronic (технология непосредственного впрыска), презентованной компанией Bosch в 2000 году, используется их более 13, расположившихся во всех уголках мотора. Среди них такие: датчик давления горючего в контуре низкого давления, положения педали газа, оборотов силового агрегата, температуры масла, воздуха во впускном коллекторе и охлаждающей жидкости, кислородные датчики и множество других.
На основе информации, поступившей от них и в соответствии с программами, заложенными в памяти, электронный блок принимает решение о тех или иных действиях и посылает сигналы на исполнительные устройства.
Если датчики – это глаза и уши, то исполнительные устройства – это руки электронной системы управления двигателем. Подчиняются ей самые разные элементы, например, топливный насос, катушки зажигания, форсунки цилиндров мотора, дроссельная заслонка, термостаты охлаждающей системы, вентилятор и ещё много, много других.
Рекомендуем: Виды присадок для топлива
Неисправности электронного блока управления двигателем
Блок управления является надежным устройством, но встречаются отдельные случаи его некорректной работы или выхода из строя. Неисправности ЭБУ двигателя могут возникать по следующим причинам:
- короткое замыкание ЭБУ;
- сильный перегрев контроллера;
- воздействие влаги на плату и разъемы;
- коррозия корпуса и разъемов блока управления;
- механическое ударное воздействие, вибрации;
На поломку ЭБУ указывают сбои в работе двигателя при полностью исправных датчиках и системах ДВС, а также с учетом полного исключения других возможных причин. Исправная работа блока управления зависит от нормального напряжения в бортовой сети автомобиля, а также от получения рабочих сигналов от датчиков.
Если ЭБУ вышел из строя, тогда двигатель может работать неустойчиво или с большими провалами на разных режимах работы. Часто двигатель с неисправным ЭБУ оказывается заблокирован. На панели приборов высвечивается ошибка (горит «чек»). Данная ошибка полностью не сбрасывается сканирующими и другими устройствами, или же «чек» снова загорается после сброса ошибки спустя какое-то время.
В таких случаях необходимо оценить состояние блока управления двигателем. Ремонт ЭБУ возможен и обойдется дешевле, но предпочтительнее осуществить замену ЭБУ на новый полностью исправный блок. Подбирать блок управления двигателем на машину необходимо строго в соответствии с маркой и моделью, типом установленного двигателя и другими важными параметрами конкретного транспортного средства. Дополнительно может потребоваться настройка нового ЭБУ после его установки на автомобиль.
Диагностика
Помимо автоматической проверки корректности функционирования ЭСУД, специалисты рекомендуют проводить регулярное диагностирование системы. В среднем обслуживание стоит делать каждые 15 тыс км пробега. Диагностика ЭСУД проводится с помощью специального тестера, подключаемого в специальный разъем. Иногда используется беспроводной адаптер, использующий специальный протокол.
Перед проведением тестов с помощью сканера, надо проверить питание системы и ее отдельных фрагментов. Причиной неисправности может быть поврежденная электропроводка, короткие замыкания, коррозия, различные помехи.
Неисправности и их причины
Выявление неисправностей ЭСУД можно начинать после обнаружения ряда признаков. Во-первых, при включении зажигания все лампочки сигнализатора системы должны загореться одновременно, таким образом система проверяет свой диагностический механизм. После запуска двигателя все должны одновременно потухнуть. Если какая-то из них загорается во время движения, это сигнализирует о проблемах в ДВС. В лучшем случае система может отключить двигатель, чтобы избежать тяжелых поломок. Список негативных ситуаций, в которым ведет неисправность ЭСУД, велик – может воздушить система охлаждения, не работать печка или термостат.
В основном причинами неисправностей бывают:
- Поломка датчиков, отправляющих в ЭСУД данные.
- Поломки в самом блоке управления.
- Поломки исполнительных устройств системы управления (рост сопротивления, обрыв обмотки электромагнитного клапана и т.д.).
- Повреждение электропроводки.
- Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.
Часто ЭСУД ломается из-за механических повреждений. Это может быть не обязательно удар, для причинения вреда системе хватит сильной вибрации. Далее по проценту вероятности повреждения ЭСУД следуют: резкий перепад температур, коррозия, попадание влаги под защитный кожух из-за разгерметизации устройства. Также нередко корректная работа системы нарушается из-за некомпетентного вмешательства в ее функционирование.
Ремонт системы можно доверять только специалистам.
Как устроен электронный блок управления ДВС

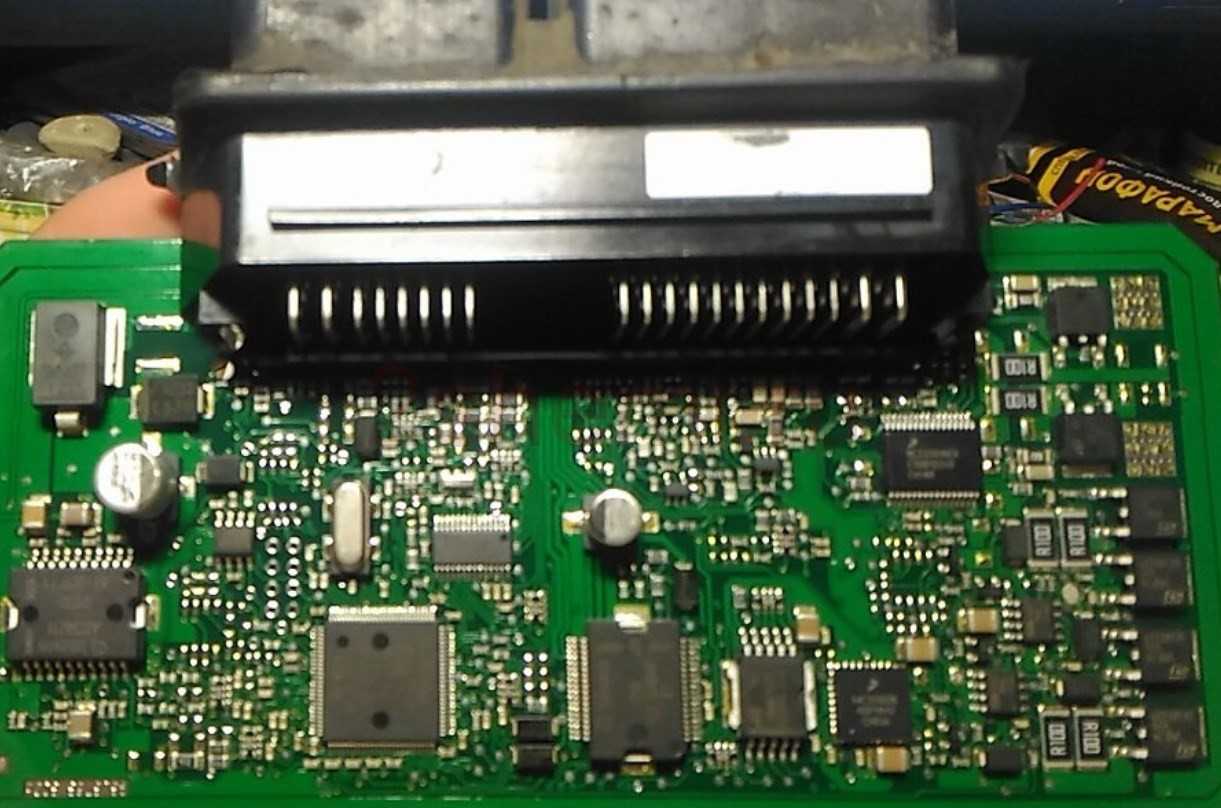

ЭБУ является электронной платой, которая размещается в корпусе из пластика или металла для надежной защиты контроллера. ECU может быть установлен в моторном отсеке или в салоне автомобиля (в области центральной панели со стороны водителя или пассажира). Место установки контроллера зачастую указано в руководстве по эксплуатации.
Электронная плата ЭБУ включает в себя микропроцессор и запоминающие устройства. Также блок управления имеет специальные внешние разъемы на своем корпусе. Обычно таких разъемов два, они представляют собой выведенные наружу корпуса элементы контроллера. Первый разъем позволяет осуществить подключение блока управления к бортовой сети автомашины. Вторым разъемом (диагностический разъем ЭБУ) становится место для подключения сканирующего устройства (сканера).
Электронный блок управления двигателем имеет на своей плате несколько типов памяти. Существует постоянная память, в которой содержатся базовые микропрограммы и записаны ключевые параметры для нормальной работы ДВС. На плате ЭБУ дополнительно присутствует оперативная память, которая позволяет блоку управления динамично обрабатывать поступающие данные от датчиков, а также кратковременно сохранять определенные результаты.
Еще одним элементом является отдельное запоминающее устройство, в котором хранится временная информация о том, сколько времени проработал ДВС, какой километраж был пройден, количество потребленного топлива, коды блокировок или доступа, коды ошибок двигателя и т.д. Информацию из этого устройства можно удалять (стереть или сбросить код ошибки в ЭБУ).
Программы ЭБУ разделяются на два типа модулей. Присутствует функциональный и контрольный модуль ПО блока управления двигателем. Функциональный модуль принимает и обрабатывает полученные данные, а также отсылает импульсы на исполняющие устройства. Контрольный модуль следит за тем, чтобы сигналы от датчиков находились в допустимых рамках применительно к заданным изначально параметрам. Если контрольный модуль фиксирует отклонения от прописанных параметров, но они еще находятся в допустимых пределах, тогда осуществляется коррекция. В случае серьезного сбоя контрольный модуль ЭБУ заблокирует двигатель.
Программное обеспечение ЭБУ поддается коррекции. Блок управления двигателем можно перепрошить, тем самым заменив штатную программу и внеся изменения в базовые настройки и параметры работы силового агрегата. Данный способ получил название чип-тюнинг бензинового или дизельного двигателя.
ЭСУД что такое, расшифровка
ЭСУД – электронная система управления двигателем. Представляет собой комплект электронно-вычислительного оборудования, отвечающего за работу только двигателя или двигателя вместе с другими системами легковой машины. По сути это автомобильный бортовой компьютер.
Виды систем
ЭСУД делятся на два типа, имеющие свои преимущества и недостатки:
- В первом случае, который часто называют английской аббревиатурой ECM (Engine Control Module), компьютер управляет только мотором.
- Во втором, ECU (Electronic Control Unit), он отвечает за все системы машины: двигатель, подвеску и т. д.
С другой стороны, единый блок – менее безопасный вариант, чем «раздельные зоны ответственности» для разных систем. Его неисправность отразится на работе всех механизмов машины в то время как отдельные блоки работают независимо друг от друга. Например, тормозная система может сработать корректно при неисправности управления или двигателя.
Единый блок управления состоит из следующих элементов:
- Моторно-трансмиссионный блок.
- Блок контроля тормозной системы.
- Центральный блок управления.
- Синхронизационный блок.
- Блок контроля кузова.
- Блок контроля подвески.
Принцип работы ЭСУД
Главная задача системы – эффективная работа движка. Она на основании получаемой от различных узлов информации она регулирует крутящий момент, мощность и другие показатели в зависимости от режима работы мотора, комплектации ЭСУД и ее типа (самые популярные – м20, м73, м74, м86).
Стандартные режимы мотора, которые различает ЭСУД:
- Запуск и прогревание.
- Холостой ход.
- Движение, торможение.
- Смена передач.
Схема источников, от которых получает данные ЭСУД, зависит от модели авто и его комплектации. Обычно это датчики: положения коленвала, фаз, расхода воздуха, температуры охлаждающей жидкости, положения дроссельной заслонки, скорости, кислорода и детонации.
Кроме того, ЭСУД постоянно проводит самодиагностирование, также на основе показателей датчиков.
