Разберёмся в неисправностях турбокомпрессора или как понять, что турбина умирает

Особенности ремонта

Как только демонтаж завершен, можно делать ремонт. Для этого под рукой должен быть специальный ремкомплект, где есть все необходимое – вкладыши, метиз, сальники и кольца.

Проверьте качество фиксации номинальных вкладышей. Если они болтаются, то их нужно проточить и провести балансировку вала.

Рекомендуем: Холодная сварка для металла: инструкция и особенности применения

При этом вкладыши желательно хорошо почистить и смазать моторным маслом.

Стопорные кольца, расположившейся внутри турбины, необходимо установить в картридж. При этом проследите, чтобы они оказались на своем месте (в специальных пазах).

После этого можно монтировать вкладыш турбины, предварительно смазав его маслом для двигателя. Фиксация вкладыша производится стопорным кольцом.

Следующий шаг – монтаж компрессорного вкладыша, после чего можно вставлять хорошо смазанную втулку.

Далее надевайте на нее кольцо пластину и хорошенько затяните болтами (без фанатизма).

Установите грязезащитную пластину (крепится с помощью стопорного кольца) и маслосъемное кольцо.

Остается только вернуть на место улитки. Вот и все.

В данной статье указан общий алгоритм работ по разборке и сборе турбины. Безусловно, в зависимости от типа последней, частично данный алгоритм будет изменен, но общих ход работ будет идентичный.

Ну а если выявлена серьезная поломка, то лучше сразу заменить старую турбины на новую.

Основные неисправности и их причины

Как показывает практика эксплуатации, всего можно выделить две основные причины поломок – некачественное или несвоевременное ТО.

Если же по плану производить технический осмотр, то турбина будет работать долго и без особых нареканий со стороны автолюбителей.

Итак, на сегодня можно выделить несколько основных признаков и причин выхода из строя турбины:

1. Появление синего дыма из выхлопной трубы в момент повышения оборотов и его отсутствие при достижении нормы. Основная причина такой неисправности – попадание масла в камеру сгорания из-за течи в турбине.

2. Черный дым из выхлопной трубы — свидетельствует о сгорании топливной смеси в интеркулере или нагнетающей магистрали. Вероятная причина – повреждение или поломка системы управления ТКР (турбокомпрессора).

3. Дым из выхлопной трубы белого цвета свидетельствует о забитости сливного маслопровода турбины. В такой ситуации может спасти только чистка.

4. Чрезмерный расход масла до одного литра на тысячу километров

В этом случае нужно обратить внимание на турбину и наличие течи. Кроме этого, желательно осмотреть стыки патрубков

  • 5. Динамика разгона «притупляется». Это явный симптом нехватки воздуха в двигателе. Причина – нарушение работы или поломка системы управления ТКР (турбокомпрессор).
  • 6. Появление свиста на работающем двигателе. Вероятная причина – утечка воздуха между мотором и турбиной.
  • 7. Странный скрежет при работе турбины часто свидетельствуют о появлении трещины или деформации в корпусе узла. В большинстве случаев при таких симптомах ТКР долго не «живет» и дальнейший ремонт турбины может оказаться неэффективным.
  • 8. Повышенный шум в работе турбины может стать причиной засорения маслопровода, изменение зазоров ротора и задевание последнего о корпус турбокомпрессора.
  • 9. Увеличение токсичности выхлопных газов или расхода топлива часто говорит о проблемах с поставкой воздуха к ТКР (турбокомпрессору).

Читайте про другие причины дыма из выхлопной трубы.

Как узнать что турбина не работает абсолютно на любом движке,пусть ммз пусть ямз пусть смд.как?

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

всем привет.как узнать что турбина не работает абсолютно на любом движке,пусть ммз пусть ямз пусть смд.как?

Черный дым из выхлопной.

Большой расход масла (если втулки изношены) , падения мошности , на некоторых двигателях исчезновение характерного свистящего звука

тяжёлый физический труд на свежем воздухе — скотинит и злобит человека

а если то свистить то нет,масло не жрет

а если то свистить то нет,масло не жрет

подсоса воздуха нет ? Может подклинивает

тяжёлый физический труд на свежем воздухе — скотинит и злобит человека

а если то свистить то нет,масло не жрет

подсоса воздуха нет ? Может подклинивает

от куда он может быть,ослаб выхлопной коллектор?

черного дыма тоже нет,только когда в гору.

А какая причина , просто интерес , или поломка ? У нас когдато на МАЗе забыли поставить улитку так и ездили , дыма небыло просто тяга хуже была , вспомнили только через 4 года

тяжёлый физический труд на свежем воздухе — скотинит и злобит человека

разобрать да посмотреть. блеать проще устройства чем турбина по-моему не придумали еще.

— А где вы успели нажить себе так много врагов? — Для этого не надо быть гением. Делай своё дело, говори правду, не подхалимствуй — и этого вполне достаточно, чтобы любая шавка облаяла тебя из-под каждого забора.

всем привет.как узнать что турбина не работает абсолютно на любом движке,пусть ммз пусть ямз пусть смд.как?

снять патрубок с турбины, запустить двигатель и дать газа. Если нагнетает воздух значит работает.

разобрать да посмотреть. блеать проще устройства чем турбина по-моему не придумали еще.

А какая причина , просто интерес , или поломка ? У нас когдато на МАЗе забыли поставить улитку так и ездили , дыма небыло просто тяга хуже была , вспомнили только через 4 года

двигатель ММЗ Д-245.5,то свистит то нет,хрен поймёш,сеялку сз3.6 тянет хуже чем Д-243

на Ниве на ДТ75 на К700 свистит так свитит,через киломметр слышно

Назначение турбины создавать избыточное давление воздуха во впускном тракте, значит и проверят работоспособность можно, измерив давление воздуха после турбины.

как и ччем его мерять?

Ка кто раз возвращался я рейса(за сажалкой ездили) на мазе с д-245 дизелем и где то под Москвой как хлопнуло, мы с начало с вадилой не поняли, но маз перестал тянуть и нам пришлось остановится чтоб разобраться что случилось, дак вод у нас лопнул резиновый патрубок соединяющий турбину и впускным коллектором, дык значит давление должно быть большое чтоб его разорвало.

всем привет.как узнать что турбина не работает абсолютно на любом движке,пусть ммз пусть ямз пусть смд.как?

Свист ТКР это не показатель- проверь подсос воздуха на всех стыках.. Откручиваешь свечу накала и запускаешь ДВС- на полных оборотах из отверстия должен идти напор воздуха. И пальцем внутри проведи — масла и налета масло не должно быть. «2 Снимаешь подачу воздуха и выхлопное колено проверь люфт: осевой =0, радиальный допускается сколько то. Да крутани ротор должен легко без подклиниваний крутится.

Причины появления поломок

Неисправности турбокомпрессора появляются по ряду причин.

Чаще всего поломки дизельного двигателя и турбины возникают из-за несвоевременной замены масла.

Длительное использование старой смазки, попадание в нее воды или топлива приводит к быстрому износу подшипников, закупорке масляных каналов или повреждению оси. Неисправный элемент подлежит замене. Отремонтировать его нельзя. К описанным последствиям приводит использование слишком густого масла.

Второй наиболее «популярной» причиной появления проблем с турбокомпрессором является снижение давления в масляных шлангах, вызванное неправильной установкой этих элементом или самой турбины. Эта проблема может привести к быстрому износу колец, шейки вала, подшипников.

Важно заметить: 5-минутная работа дизельного двигателя без масла наносит серьезные и непоправимые повреждения силовому агрегату. Так же не следует забывать о том, что в турбокомпрессор могут попасть посторонние предметы

Их появление в работающей турбине приводит к поломкам лопастей колеса и ротора, из-за чего снижается уровень создаваемого давления

Так же не следует забывать о том, что в турбокомпрессор могут попасть посторонние предметы. Их появление в работающей турбине приводит к поломкам лопастей колеса и ротора, из-за чего снижается уровень создаваемого давления.

Почему турбина выходит из строя?

18 Возможных причин

  • Трещина во впускном коллекторе, отсутствие герметичности
  • Инородный предмет во впускном коллекторе
  • Утечка выхлопных газов между коллектором и турбокомпрессором
  • Выхлопная система забита
  • Клапан управления турбиной не исправен
  • Ограничен подвод воздуха к турбокомпрессору
  • Подача топлива не настроена корректно
  • Воздушный фильтр забит
  • Отвод воздуха из компрессора засорен
  • Давление масла ниже уровня
  • Вакуумный актуатор турбины не работает
  • Люфт электронного актуатора выше нормы
  • Заклинила система изменения геометрии турбины
  • Система зажигания не настроена
  • Увеличенное давление картерных газов
  • Сильно забит воздушный фильтр
  • Отсутствие герметичности между воздушным фильтром и турбокомпрессором
  • Недостаточная компрессия в двигателе

Какие турбины ставят на КамАЗ

Сегодня самой распространенной является турбина КамАЗ Евро-2. Ею оснащаются 4 марки двигателей:

  • 740.31-240;
  • 740.30-260;
  • 740.50-360;
  • 740.51-320.

Компрессоры выпускают 3 российских предприятия. Объединение «КамАЗ» и ОАО «Турботехника» производят турбоагрегаты ТКР-7. Характеристики изделия, выполненного по двухконсольной схеме, позволяют применять их и на моторах «Евро-1». Белорусское предприятие в городе Борисов изготавливает аналог турбины ТКР-7. Немецкий концерн Borg Warner Turbo Systems выпускает изделия высокого качества — с более высокими характеристиками, чем российские и белорусские.

Автомобили, оснащенные силовыми агрегатами Cummis, комплектуются своими компрессорами. Необходимо знать, что кроме этих двигателей, остальные оснащаются парными турбинами: правого и левого исполнения. КамАЗы Евро-3 чаще всего комплектуются агрегатами немецкой торговой марки Schwitzer.

Как снять турбину?

Чтобы поменять турбину своими руками, предварительно ее надо демонтировать. Процедуру снятия можно выполнить в гаражных условиях.

Что понадобится?

Перед тем, как снять турбину, для выполнения задачи подготовьте:

  • набор отверток — с крестовым и плоским наконечником, желательно разной длины;
  • набор гаечных ключей;
  • ключи трещотка на 1/2 и 1/4, желательно с удлинителями;
  • жидкость WD-40.

Алгоритм действий

Если автомобилю больше пяти лет, за день до процедуры демонтажа все крепежные гайки и болты рекомендуется обработать средством WD-40.

Речь идет об элементах крепления турбины к коллектору. Это позволит облегчить процедуру демонтажа.

Процесс снятия выполняется так:

  1. Отключается электросеть машины. Для этого в моторной отсеке от АКБ отсоединяются клеммы.
  2. Для выполнения работ надо обеспечить свободный доступ к агрегату. Турбина располагается между двумя коллекторами — выпускным и впускным. Если машина заднеприводная, то агрегат установлен справа от мотора. Если автомобиль оборудован передним приводом, то искать турбину надо слева от силового агрегата.
  3. Производится демонтаж всех компонентов и узлов, которые могут мешать снятию турбины. Здесь надо ориентироваться на конструктивные особенности ДВС. Демонтажу могут мешать генераторное устройство, батарея либо резервуар системы обмыва лобового стекла. Производится снятие креплений и демонтаж этих элементов.
  4. Турбины современных автомобилей оборудуются множеством контроллеров. Речь идет о датчике контроля температура газов, контроллере давления, исправности агрегата и т. д. Перед демонтажем агрегата надо произвести отключение этих устройств от бортовой сети, сняв разъемы. Если этого не сделать, можно повредить проводку.
  5. Выполняется отсоединение патрубков охладительной системы, а также магистралей системы смазки картриджа турбины. При отключении рекомендуется промаркировать шланги, чтобы не перепутать их при дальнейшем монтаже. Надо произвести демонтаж или отключить магистраль слива моторной жидкости из полости картриджа в картер силового агрегата.
  6. Следующим этапом будет демонтаж турбокомпрессорного агрегата. Он может фиксироваться на аппайпе, даунпайпе либо блоке силового агрегата. Сначала выполняется демонтаж участка магистрали, которая идет на выхлопную трубу. При выполнении задачи нельзя потерять уплотнительные элементы и гайки.
  7. Затем выполняется отсоединение верхней магистрали, она демонтируется немного проще. По этому шлангу сжатый воздушный поток подается на силовой агрегат, поэтому температуры в этой магистрали ниже. В результате состояние болтовых соединений лучше.
  8. Если турбина фиксируется на блоке, то надо открутить и это крепление. После этого агрегат отсоединяется от коллекторного узла и демонтируется.

Канал Ремонт своими руками Audi Q7, A6, VW рассказал о демонтаже турбины на примере автомобилей Ауди и Фольксваген.

https://youtube.com/watch?v=x-P-VhK3jkQ

Особенности конструкции турбины двигателя

Конструктивно турбокомпрессор – это весьма простой механизм, который состоит из нескольких основных элементов:

  1. Общего корпуса узла и улитки;
  2. Подшипника скольжения;
  3. Упорного подшипника;
  4. Дистанционной и упорной втулки.

Корпус турбины выполнен из сплава алюминия, а вал – из стали.

Следовательно, при выходе из строя данных элементов единственным верным решением является только замена.

Большую часть повреждений турбины можно с легкостью диагностировать и устранить. При этом работу можно поручить профессионалам своего дела или же сделать все своими руками.

В принципе, ничего сложного в этом нет (как производить демонтаж и ремонт турбины мы рассмотрим в статье).

Назначение турбины и ресурс


Работа турбонагнетателя направлена на увеличение потока подаваемого воздуха в камеру сгорания. Это приводит к более полному и быстрому сгоранию топлива, в результате чего на нужных режимах двигатель дает большую отдачу. Конструкторам не приходится увеличивать рабочий объем двигателя, проводит сложную техническую модернизацию. Используют турбонаддув как на дизельных моторах, так и с бензиновыми агрегатами. Большую эффективность при этом демонстрируют как раз дизеля. Это связано с высокой степенью сжатия у агрегата на дизельном топливе и меньшим числом оборотов при работе. В последнее время перспективным называют газотурбинный двигатель, который уже разработан для тракторов, грузовых авто.

С учетом высоких затрат на ремонт, владельцы стремятся как можно дольше сохранить работоспособность турбокомпрессора. Увеличение ресурса напрямую связано с пониманием особенностей работы турбинного нагнетателя. Крыльчатка начинает работу с первых секунд пуска мотора, а останавливается несколькими секундами позже остановки коленчатого вала. При малых оборотах двигателя давление выхлопных газов не позволяет раскручивать турбину. Включение происходит с ростом оборотов, и у движка словно открывается второе дыхание.

Изначально ресурс нагнетателя не уступает аналогичным показателям самого мотора. Преждевременный выход из строя турбины связан с высокими температурными нагрузками, высокой скоростью вращения.

Дисбаланс турбины

Балансировка вращающихся деталей имеет большое значение для их корректной и долговечной работы. Яркий и достаточно простой пример – балансировка колес, которую нужно производить после каждого ремонта с разборкой. Иначе в случае передних колес на руль будет передаваться биение. И даже отсутствие каких-либо особых внешних признаков дисбаланса задних колес, тем не менее, приводит к их преждевременному, и весьма характерному износу пятнами. Стоит отметить также повышенную нагрузку и, как следствие, повышенный износ деталей подвески.

Естественно, размеры крыльчаток турбины несопоставимы с размерами колес, однако стоит учитывать и тот факт, что частота вращения их выше на несколько порядков – нормальная частота вращения ротора составляет 100 тыс. об./мин и выше, а в некоторых моделях она может достигать 300 тыс. об./мин. Как известно, нагрузки на вращающуюся деталь растут пропорционально квадрату скорости. Таким образом, при таких оборотах нагрузки вполне сопоставимы, и малейший дисбаланс способен привести к катастрофическим последствиям.

Разборка подшипникового узла, даже ослабление затяжки его болтов приводит к тому, что балансировка нарушается. Совершенно понятно, что в кустарных условиях отбалансировать ротор возможным не представляется, и даже если была произведена корректная замена всех дефектных деталей, такой ремонт начисто теряет смысл – турбокомпрессор с дисбалансом выйдет из строя гарантированно быстро.

Этапы ремонта турбонагнетателя

Все подготовительные работы выполнены, информация усвоена, вы полны решительности и энтузиазма — пора приступать к самому важному и ответственному этапу. Детально и внимательно изучаем, как отремонтировать турбину без привлечения специалистов

Снимаем и разбираем турбину

Подготавливаем заранее минимальный набор обязательных деталей, которые могут потребоваться в процессе ремонта (вкладыши, сальники, винты, кольца, шайбы).
Снимаем турбину с места её крепления.
Откручиваем крепления, отмечая каждый из них, запоминая и записывая их изначальное расположение. Этот этап очень важен, поскольку разбирать проще, чем собирать

Не забываем про «улитки», которые также придётся снять.
Обостряем внимание на турбине и компрессоре. Если они пришли в негодность, то необходима будет замена на новые детали, поскольку ремонту эти составляющие не подлежат.
Для снятия компрессорного колеса необходимо использовать кусачки, на которых имеются раздвижные губы

Обратите внимание, что вал компрессора имеет левую резьбу.
По-хорошему требуется проверка люфта вала на допустимость, но для этого требуется иметь специальное оборудование для ремонта турбин. За неимением такового придётся надеяться на лучшее и при первой же возможности обратиться в соответствующий сервис.
Перед нами стоит задача снять компрессорное колесо, которое крепится на валу. В этом поможет универсальный съёмник.
Особое внимание уделяем втулкам вала, неисправность которых может вызывать возникновение люфта.
Очень аккуратно и тщательно промываем каждую деталь. Помните, что малейшая песчинка может вывести из строя весь агрегат. Некоторым деталям потребуется новая смазка, в качестве которой можно использовать автомобильное масло.

Демонтаж и ремонт турбины на Фольксваген

ВОДИТЕЛЮ НА ЗАМЕТКУ: Различного рода профилактические и диагностические работы рекомендовано проводить в сервисных центрах опытными мастерами с применением цифровой техники. Перед началом демонтажа, специалист должен провести полный осмотр механизма, выявить источник поломки, только после этого нужно начинать ремонт. Параллельно необходимо провести общий визуальный осмотр всего автомобиля и участков, которые задействованы в работе турбины, а это практически весь моторный отсек. После проведения всех вышеперечисленных рекомендаций, можно приступать к демонтажу. У каждой модели Фольксваген турбина установлена в разных местах моторного отсека, это регламентировано техническими характеристиками. Соответственно, у одних доступ для отвинчивания крепёжного соединения просторный, у иных нет. Необходимо дополнительно демонтировать высоковольтные провода, воздухофильтры, их корпусные основы, прочие участки. Независимо от типа и формы нагнетателей, они имеют общее место расположение – двигатель.

  1. После полного демонтажа турбины с моторного отсека мастер укладывает оборудование на рабочую поверхность для начала полного разбора.

  2. Отдаются соединения креплений, снимается актуатор. Это штатное оборудование для регулировки давления в системе турбины. При достижении критической отметки, вакуумный компрессор стравливает избыточное давление, предотвращая поломку и выход из строя.
  3. Мастер отвинчивает ряд крепёжных болтов, отделяет улитку горячей камеры от основного механизма.

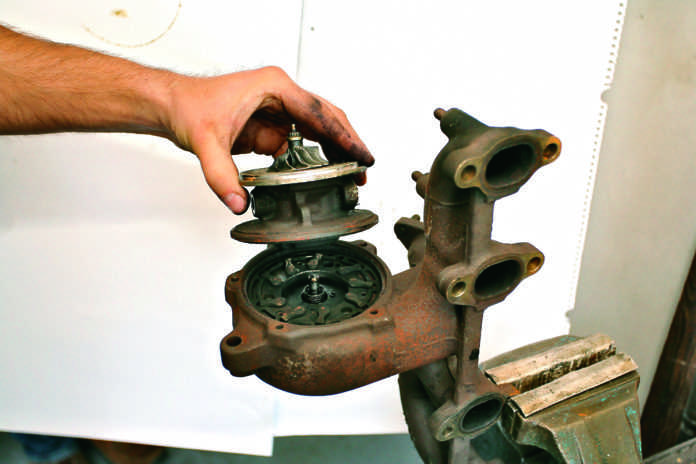

  4. Снимается механизм изменяемой геометрии. Он служит для автоматической регулировки наклона лопастей с целью оптимизации и подбора необходимого количества воздушного потока.
  5. Отдача крепёжных болтов с правой стороны позволит снять улитку холодной камеры турбины.
  6. Чтобы провести полный разбор мастер должен выкрутить центробежную гайку для снятия крыльчатки.
  7. Снимается ротор, крышка блока подшипников, сам опорный подшипник.

На этом процесс демонтажа турбины окончен.

Ремонт турбины бензинового двигателя: этапы услуги

Выполнение диагностики является необходимым этапом: процедура позволяет определить причину, степень сложности дефектов, исключить другие поломки. О появлении неисправностей турбинного механизма говорят следующие симптомы:

  • Увеличенный расход масла, утечки жидкости, запах паленого в области выхлопа.
  • Белесый, синий или черный дым при функционировании мотора.
  • Скачущие обороты при включении на холостых, падение мощности силового узла.
  • Появление нагара на свечах.
  • Посторонние звуки: гул, свист, скрежет.

После диагностики специалисты сервиса смогут отремонтировать турбину на дизельном двигателе. В зависимости от степени поломки алгоритм действий может отличаться, но основные манипуляции схожи:

  • Демонтаж компрессора, удаление нагара, окалины, очистка закоксованных поверхностей.
  • Прочистка трубопроводов, масляного и воздушного фильтра.
  • Замена или ремонт внутренних деталей.
  • Сборка в обратном порядке, проверка на малых оборотах и при нагрузке.
  • По необходимости выполняется сброс электронных показателей, проводится настройка датчиков.

В особо сложных случаях починить турбокомпрессорное оборудование не удается, это особенно актуально, если автомобиль с поврежденным узлом эксплуатировали продолжительное время. Для замены лучше использовать устройства проверенных марок, качество которых подтверждено многолетним использованием.

Самостоятельная установка турбокомпрессора

При всей сложности ремонта турбокомпрессора есть операции, которые владелец при наличии должных технических навыков может произвести самостоятельно. Речь идет о демонтаже и монтаже агрегата. При этом следует соблюдать некоторые правила, чтобы избежать неприятностей.

  • Перед установкой отремонтированного турбокомпрессора тщательно промыть трубку подвода масла, поскольку здоровье агрегата напрямую зависит от подачи масла к нему. Кроме того, после ремонта оставшаяся грязь может попасть внутрь агрегата и изначально повредить его. Вообще в случае работы с турбиной следует соблюдать максимальную чистоту и аккуратность. Перед установкой ТК на двигатель следует залить около 20 г масла в принимающее отверстие, после чего необходимо несколько раз провернуть вал для равномерного его распределения. Непременно нужно заменить масло, масляный и воздушный фильтры.
  • Запрещается использование герметиков при монтаже трубок через прокладку. Следует использовать только новые прокладки хорошего качества. После сборки необходимо запустит двигатель и дать ему поработать на холостом ходу в течение 10-15 минут. При этом нужно убедиться в отсутствии подтеканий масла и охлаждающей жидкости через соединения. Период обкатки турбины составляет 1000 километров пробега. При этом не следует превышать скорость выше 100 км/ч, а также избегать резкой смены режимов движения.

Как проверить снятую турбину?

Особенности диагностики снятой турбины:

Наличие трещин в коллекторе горячей крыльчатки можно определить после разбора агрегата.
На ощупь можно определить выработку подшипниковых элементов скольжения, а также втулок вала. Для этого агрегат надо пошевелить в разные стороны, но данный метод диагностики неточен, поскольку люфт может иметься на новом устройстве

Точно определить этот нюанс сможет только опытный специалист, рядовому автомобилисту это сделать проблематично.
Обращается внимание на продольные и осевые люфты. В идеале люфт должен быть не более 1-2 мм

Если он больше, агрегат подлежит ремонту.
Вращение элементов турбины должно быть плавным, заедания не допускаются.
Если демонтированный агрегат сухой, то люфт будет большим. Когда устройство наполнится моторной жидкостью, смазка создаст давление, поэтому зазор должен быть практически незаметен. Если агрегат в смазочной жидкости, то турбина подлежит замене.
Выполняется диагностика внутренних поверхностей турбины. Если на стенках имеются повреждения, это говорит о том, что поверхности царапаются крыльчаткой.
Наиболее точный результат позволит дать диагностика геометрии агрегата с помощью специального стенда.

VLADIMIR PROKUDIN подробно рассказал о диагностике турбокомпрессора в гаражных условиях без геометрии.

Снимаем турбину

При ремонте дизельной турбины своими руками нужно изначально получить доступ к составляющим элементам самого устройства. Конечно же, для этого лучше произвести демонтаж самой турбины. Эта процедура состоит из следующих шагов:

  • Шаг первый – на всех улитках находим болты крепления и поочередно откручиваем их (против часовой стрелки!). Отделить ту часть, где находится компрессорное колесо, труда не составит, а вот турбинная может прикипеть и с ней придется немного повозиться. Сделать это можно при помощи тех же болтов, которыми крепится улитка, провернув с помощью них деталь в любую из сторон.
  • Разобравшись с турбинной частью, переходим к съему компрессорной улитки. Как уже говорилось здесь все должно пойти гладко, единственное, что нужно учесть, это различные способы ее крепления на корпусе, зависящие от конкретной модели устройства.
  • В конечном итоге производят демонтаж компрессорного колеса.

На этом шаге разбор турбокомпрессора можно считать завершенным.

Изучение устройства механизма

Турбина – крыльчатка, которая насаживается на вал, с помощью которого происходит движение компрессора. Изготовление корпуса происходит из жаропрочного алюминиевого сплава, а сам вал делается из стали со среднелегированными свойствами. Поскольку эти детали не поддаются ремонту, в случае их неисправности, они заменяются новыми деталями.

При активной работе может произойти износ области под подшипниками и гнезд уплотнительного кольца. Отливают корпус и улитку турбины из чугуна. Благодаря ее сложной форме осуществляется поток газов, из-за чего весь агрегат приводится в движение.

Как проверить турбину на дизельном двигателе: видео, диагностика

Турбированные дизельные моторы отличаются большей мощностью и меньшим расходом топлива. Однако, ресурс турбины заметно ниже, чем у мотора, поэтому регулярная проверка турбонагнетателя позволит вовремя обнаружить его неисправность и обойтись небольшим ремонтом. Из статьи вы узнаете, как проверить турбину на дизельном двигателе своими руками, не обращаясь в автосервис.

Что ломается в турбине

Повышенный расход масла из-за неисправности турбины — частая поломка турбо-моторов

Чтобы четко понимать, как проверить турбину, необходимо разобраться, что именно в ней ломается. Чаще всего самый слабый элемент этого агрегата – подшипники и сальники. Если система смазки двигателя работает с нарушениями, неисправен клапан вентиляции картерных газов или из-за изношенности поршневых колец слишком велик прорыв продуктов сгорания в картер, то все это негативно влияет на состояние подшипников турбины и снижает их ресурс. Износ шариков и обойм возрастает, что приводит к появлению люфта, шума или заклинивания турбины.

Неисправный PCV-клапан приводит к росту давления масла в двигателе и турбине, из-за чего смазка продавливает сальники. Прошедшее сквозь сальник масло вытекает наружу или попадает в нагнетаемый воздух, из-за чего меняется состав топливовоздушной смеси и мотор начинает терять мощность, а в выхлопе появляется сизый или черный дым.

Когда необходимо проверять турбину

Средний срок службы турбины до ремонта или замены при использовании качественного масла, турботаймера и бережном отношении к мотору составляет 150 тысяч километров. Поэтому желательно проверять этот агрегат во время каждой замены масла. В этом случае вы обнаружите неисправность в начальной стадии, благодаря чему ремонт обойдется дешевле.

Устройство системы турбонаддува

Как самостоятельно проверить турбину

Для проверки турбины вам понадобятся чистая проветриваемая площадка, чистая белая неворсистая тряпка и помощник. Перед началом работ вы должны четко понимать, что все ваши выводы приблизительны, ведь для серьезной диагностики необходимо снимать турбину с мотора, а также проверять другие системы двигателя. Проверка турбины должна проходить так:

  1. На холодном двигателе внимательно осмотрите турбонагнетатель в поисках потеков масла. Проведите пальцем по корпусу агрегата, ощупайте места подключения всех шлангов и патрубков. Если обнаружили хотя бы небольшие следы масла, необходимо ехать на серьезную диагностику. Обязательно проверьте крыльчатку на предмет продольного люфта
  2. Заведите двигатель и дайте ему поработать в течение 1 минуты. Внимательно слушайте, издает ли турбокомпрессор какой-нибудь шум, визг, стук или другие звуки. Если подшипники сильно изношены, то посторонние звуки появятся даже при работе на холостых оборотах. Попросите помощника несколько раз резко нажать/отпустить педаль газа, разгоняя мотор до 2,5–3 тысяч оборотов в минуту. Каждое нажатие не должно быть дольше 0,5 секунды. Слушайте турбину – если во время разгона мотора в турбокомпрессоре возникают стук, хруст, исчезающий или постоянный визг, то подшипники необходимо менять.
  3. Внимательно осмотрите выхлоп работающего двигателя. Во время нажатия на газ в выхлопе должно появляться немного черного дыма, это особенность всех дизельных моторов. Однако, после разгона мотора и работы на постоянных оборотах, дым должен исчезать. Если дым заметен после набора оборотов и у него сизый или черный цвет, значит, в цилиндрах, по сравнению с топливом, слишком мало воздуха. Это может происходить из-за неправильной работы PCV-клапана, изношенных колец или маслосъемных колпачков. Все это негативно влияет на состав и свойства моторного масла, из-за чего в первую очередь страдают подшипники и сальник турбонагнетателя. Последствия развалившейся турбины. В патрубках интеркулера не должно быть масла.
  4. Пережмите рукой патрубок, соединяющий впускной коллектор и турбонагнетатель. Попросите помощника до упора нажать педаль газа на 2–3 секунды. Если патрубок сильно надувается и разжимает ваши пальцы, турбина исправна. Если нет, возможно заклинивание вала, повреждение лопастей или другие повреждения.

Самостоятельная регулярная проверка турбины позволяет выявить проблемы в начальной стадии, благодаря чему вы сможете устранить их без серьезного ремонта или замены этого агрегата. Пренебрежение такой проверкой приведет к тому, что вам придется выложить не одну сотню евро за ремонт или замену турбокомпрессора. Теперь вы знаете, как проверить турбину на дизеле своими руками, поэтому сможете вовремя обнаружить любую неисправность.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
