Воздушная заслонка карбюратора: принципы настройки

Настройка воздушной заслонки карбюратора «Солекс» и «Озон»

Для того, чтобы двигатель уверенно запускался и в дальнейшем нормально работал, необходимо правильно откорректировать движитель воздушной заслонки карбюратора. При неправильно отрегулированной заслонке, к примеру, она полностью не закрывает доступ воздуха, холодный двигатель может попросту не запуститься. В случае если воздушная заслонка не отворяется целиком, повышается расход топлива и регулировка холостых оборотов становится практически невозможной.

Для регулировки воздушной заслонки карбюратора нам понадобятся два рожковых ключа на 8.

Проверяем работу заслонки:

  1. Для начала надлежит открепить крышку воздушного фильтра (чтобы можно было видеть заслонку);
  2. Затем напрочь закрываем воздушную заслонку (зазоров между заслонкой и воздушной камерой карбюратора не должно быть);
  3. После чего полностью открываем заслонку. При правильной работе, она должна стать в вертикальное положение и целиком открыть воздушную камеру карбюратора;
  4. Если воздушная заслонка закрывается или открывается не полностью, необходимо произвести её настройку.

Регулируем привод воздушной заслонки карбюратора:

  1. Для начала нужно открепить воздушный фильтр с карбюратора;
  2. Раскрываем воздушную заслонку карбюратора, полностью утопив рычаг подсоса;
  3. Послабляем винт на рычаге управления заслонкой (который зажимает трос);
  4. Послабляем затяжку винта фиксирующего кожух тросика подсоса;
  5. Проверяем, чтобы рукоятка подсоса была полностью утоплена;
  6. Поворачиваем рукоятку регулирования заслонкой до упора и, оставив 1 см до кожуха тросика подсоса, зажимаем его;
  7. После чего полностью отворяем воздушную заслонку, и в таком положении затягиваем винт, который держит трос подсоса.

Потянув за рукоятку подсоса несколько раз, убеждаемся, что она полностью открывается и закрывается. Настройка воздушной заслонки завершена.

Для чего нужна воздушная заслонка?

Воздушная заслонка карбюратора располагается в высшей части карбюратора и представляет внешне кусок железного круглого или овального листа. Основная её задача – ограничить доступ воздуха, который поступает в карбюратор. Метод работы воздушной заслонки такой же, как и у дроссельной заслонки, с той лишь разницей, что её работа не зависит от педали акселератора.

При помощи воздушной заслонки холодный двигатель стартует без особых усилий. К примеру, с утра двигатель холодный и за ночь некоторое число бензина превратилось в конденсат и не попало в камеру сгорания. Оставшегося топлива недостаточно для того, чтобы смесь воспламенилась и двигатель завёлся. В такой ситуации на помощь приходит воздушная заслонка, которая в закрытом состоянии убавляет поступление воздуха в карбюратор и тем самым увеличивает количество топлива поступающего в камеру сгорания. Вследствие чего происходит запуск не прогретого двигателя. Затем заслонка снова открывается, уменьшая расход топлива и открывая подачу кислорода в карбюратор.

Регулировка привода карбюратора

Выполняем при замене карбюратора, а также при износе или замене деталей привода.

При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной – закрыты.

Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок

При полностью отпущенной педали «газа» трос привода не должен быть натянут

Поломки воздушной заслонки карбюратора

Для правильной работы карбюратора требуется чтобы воздушная заслонка работала без каких-либо сбоев. Любые заедания воздушной заслонки карбюратора приводят к увеличению расхода топлива и затруднению старта холодного двигателя.

Одной из причин заедания заслонки является неправильная работа возвратного механизма, в такой ситуации она не возвращается в своё положение. Кроме этого причиной неправильной работы подсоса могут стать рычаг или ось заслонки. В данной ситуации следует проверить правильность работы заслонки в моторном отсеке автомобиля и ликвидировать обнаруженные неполадки.

Ещё одна поломка заслонки скрывается в повреждении троса. Зачастую случается обрыв троса, вследствие чего нет никакой реакции на изменение положения рукоятки. В данной ситуации следует заменить повреждённый трос новым. Также могло случиться растяжение троса, вследствие чего заслонка тоже не будет реагировать на движение рукоятки. Для решения этой проблемы следует открутить болт на рукоятке, который зажимает трос. Затем вытянуть трос на необходимую длину и зажать крепление. После чего проверить правильность работы заслонки.

При автоматическом управлении воздушной заслонкой чаще всего выходит из строя пружина. Решение в данном случае только одно – замена пружины. Также необходимо проверить исправность оси заслонки и рычага управления.

Адаптация на примере некоторых автомобилей

Другой способ, который рассмотрим на примере одной известной немецкой марки, тоже предполагает адаптацию без компьютера. Здесь следует прогреть двигатель до температуры примерно 70-99°C. Напряжение аккумулятора должно быть не менее 12,9 Вольт при неработающем двигателе. Схема действий относительно того, как адаптировать дроссельную заслонку на «Фольксвагене», будет примерно такова:

  • Прогрев и заглушив мотор, следует выждать небольшой промежуток (5-10 с.).
  • При отпущенной педали газа включить зажигание и подождать 3 секунды.
  • По истечении 3 секунд нужно 5 раз нажать на педаль акселератора до упора и отпустить обратно. Действовать быстро, так как на это дается всего 5 секунд.
  • После 5-го упражнения стоит выждать паузу.
  • Через 7 секунд снова нажать на педаль до упора и держать в таком положении, пока индикатор «CHEK» не начнет мигать (≈ 10 с.), затем должен гореть постоянно (еще ≈ 20 с.).
  • Когда индикатор будет гореть постоянно, досчитать до трех и только после этого отпустить педаль.
  • Произвести запуск двигателя (при необходимости повторить), выждать паузу секунд 20, затем слегка газануть (2000-3500). Если на ХХ тахометр показывает 700 оборотов (+- 50), значит, адаптация произведена успешно.

При этом необходимо точно придерживаться временных промежутков каждого шага настройки. Только так обучение ЭБУ пройдет гладко. Но перед этим стоит изучить особенности адаптации и возможность ручной процедуры для своего автомобиля. Возможно, только специалисты СТО смогут помочь.

Устройство карбюратора Солекс

Карбюратор солекс имеет несколько моделей, а именно, это:

Основной модификацией такой марки карбюраторов является СОЛЕКС 21083. У этой модели самое маленькое сечение диффузора. По строению все модели Солекса одинаковые, есть лишь некоторые отличия (для разных марок и моделей авто своя модификация). Поэтому настройка солекса всех моделей одинакова.

Тип карбюратора Солекс относится к эмульсионному. Он устанавливается только на машины с двигателями с бексонтактным зажиганием.

Устройство солекса:

  • две камеры с дроссельными заслонками;
  • дозировочная система камер;
  • переходные системы для обоих камер;
  • система холостых оборотов только для первой камеры.

Классификация Солекс карбюраторов по комплектации:

  1. Система пускового устройства типа полуавтомат.
  2. Ускорительный насос карбюратора.
  3. Экономайзер режимов по мощности.

Третий этап регулировки карбюратора

Затем завернём крестовой отвёрткой окончательно верхнюю крышку карбюратора пятью болтами не сильно, но и не слабо, чтобы крышка не болталась и резьбу не сорвать. Установим топливный шланг и затянем хомутом.

Обратите внимание на дренажную трубочку ВПУСКНОГО коллектора, на своём месте ли находится, через неё дозировано всасывается воздух. Трубочка правильно устанавливается буквой «Г», чтобы бензин не попадал на ВЫПУСКНОЙ коллектор…

Трубочка правильно устанавливается буквой «Г», чтобы бензин не попадал на ВЫПУСКНОЙ коллектор…

На новых карбюраторах ваз 2107 «ОЗОН» (ДААЗ 2107-1107010-20) дренажной трубки на впускном коллекторе нет.

Затем заводим мотор, чтобы проверить правильную работу. Отрегулируем отвёрткой холостой ход и пусковую систему, эту корректировку нужно делать 1-2 раза в год.

Принцип работы автомобильного карбюратора

Функция карбюратора заключается в смешивании атмосферного воздуха с топливом и дальнейшая его транспортировка в камеру сгорания. Всем известно, что для воспламенения и последующего горения необходим кислород, а для того, чтобы с воздухом в камеру сгорания не проникала пыль и другие ненужные частицы, используется специальный фильтр. Во время работы, кислородом двигатель снабжается постоянно, так же как и бензином. Топливо в карбюратор подает бензонасос, который приводит в действие коленчатый вал или распределительный вал при помощи кулачков или шестерней. Привод акселератора, расположенный на карбюраторе и соединённый с педалью газа в салоне автомашины, регулирует число оборотов двигателя. Акселератор регулирует положение дроссельной заслонки карбюратора, которая отвечает за количество топливной смеси попадающей в двигатель. Проще говоря, карбюратор – это смеситель бензина и кислорода, который регулирует его подачу в камеру сгорания двигателя.

Процедура очистки

Профилактика дроссельной заслонки выполняется путем проведения несложных операций. Для этого потребуется выполнить следующие шаги:

Необходимо извлечь трубку, обеспечивающую откачку картерных газов на системе холостого хода. Она также нуждается в очистке, поскольку принимает непосредственное участие в топливных процессах, и, соответственно, подвержена загрязнению. Далее, необходимо ослабить винт, обеспечивающий надежную фиксацию патрубка воздушного фильтра. Отсоединить крепления, расположенные на краях крышки воздушного фильтра. Затем выполняем очистку дроссельной заслонки. Для этого используем очиститель компании Liqui Moly или любой другой, который предназначен для таких процедур. Отсоединяем трубку, подсоединенную к вакуумному клапану. Теперь заводим двигатель автомобиля для того, чтобы он прогрелся

Это очень важно для повышения уровня очистительных свойств, если используете жидкость для чистки. Тщательно и аккуратно выполняем опрыскивание в следующих узлах:

  • Коллектор впуска. Обрабатываем все стенки, обильно распыляя средство.
  • Канал подачи воздуха. Он располагается недалеко от дроссельной заслонки и обеспечивает поднятие оборотов двигателя автомобиля при прогревании. Через отверстие в форме эллипса осуществляем проникновение внутрь. Тоже важный узел. Для его качественной чистки не стоит жалеть средство Liqui Moly в процессе его опрыскивания. В противном случае при некачественной обработке грязь может остаться. Это приведет к некорректной работе при прогреве и может вызвать необходимость в очистке самого механизма, регулирующего клапан. А это уже процедура, отличительная от текущей, поскольку промывка осуществляется другими средствами. Промывать следует всю систему.
  • Следующая наша цель — это трубка на коллекторе впуска. Производим ее внутренне опрыскивание. К ней была подсоединена резиновая трубка и, как правило, место соединения является очень загрязненным.
  • Узел дроссельной заслонки.

Наибольший эффект очистки достигается при нагретом двигателе. Произведите обильное опрыскивание всех перечисленных узлов. Подождите 5-7 минут. Это позволит отслоиться частицам застаревшей грязи. После этого заведите двигатель и, не глуша его, произведите опрыскивание всех узлов еще раз. Таким образом, вы получите максимальный результат от Liqui Moly.

Поломки воздушной заслонки карбюратора

Для правильной работы карбюратора требуется чтобы воздушная заслонка работала без каких-либо сбоев. Любые заедания воздушной заслонки карбюратора приводят к увеличению расхода топлива и затруднению старта холодного двигателя.

Одной из причин заедания заслонки является неправильная работа возвратного механизма, в такой ситуации она не возвращается в своё положение. Кроме этого причиной неправильной работы подсоса могут стать рычаг или ось заслонки. В данной ситуации следует проверить правильность работы заслонки в моторном отсеке автомобиля и ликвидировать обнаруженные неполадки.

Ещё одна поломка заслонки скрывается в повреждении троса. Зачастую случается обрыв троса, вследствие чего нет никакой реакции на изменение положения рукоятки. В данной ситуации следует заменить повреждённый трос новым. Также могло случиться растяжение троса, вследствие чего заслонка тоже не будет реагировать на движение рукоятки. Для решения этой проблемы следует открутить болт на рукоятке, который зажимает трос. Затем вытянуть трос на необходимую длину и зажать крепление. После чего проверить правильность работы заслонки.

При автоматическом управлении воздушной заслонкой чаще всего выходит из строя пружина. Решение в данном случае только одно – замена пружины. Также необходимо проверить исправность оси заслонки и рычага управления.

Процесс регулировки

Регулировка карбюратора ВАЗ-2106 может производиться лично автовладельцем или на специализированной станции. Следует помнить, что от качества и правильности выполненной процедуры будет зависеть эксплуатация автомобиля при любых режимах езды, в любую погоду и при различных условиях

Поэтому, перед тем как начинать ремонт, важно приобрести определенные навыки. Нужно хорошо знать устройство карбюратора, принцип его работы

Также требуется иметь определенный набор приспособлений и инструментов:

  • различные отвертки;
  • ключи различных размеров;
  • сверла и щупы (круглые);
  • зубочистки;
  • грушу из резины;
  • линейку;
  • пинцет;
  • штангенциркуль;
  • ветошь;
  • специальные емкости для промывания.


Приспособления для регулировки устройства

Регулировка пускового устройства

Пусковое устройство регулируется при помощи открытия или закрытия воздушной заслонки. Эту операцию можно провести непосредственно на автомобиле, достаточно лишь снять воздушный фильтр. Кроме этого, потребуется:

  1. Открутить пробку устройства пуска, поскольку под ней находится специальный винт.
  2. Нажать на трехплечный рычаг. Для этого следует вытянуть рычаг подсоса в салоне, после этого закрыть заслонку и утопить тягу в корпус устройства пуска до конца.
  3. При помощи сверла диаметром 5,5 мм проверить величину зазора от нижней кромки заслонки до стенки камеры.
  4. С помощью тонкой отвертки повернуть винт регулировки, тем самым изменяя показатель зазора.
  5. Далее требуется взять воздушную заслонку за трехплечный рычаг в закрытом положении и при помощи сверла 1 мм проверить зазор между стенкой камеры и дроссельной заслонкой.
  6. Отрегулировать зазор установкой рычага в другое отверстие или путем подгиба тяги.

Перевод рычага для регулировки зазора

Регулировка поплавка

Данный этап представляет собой один из наиболее важнейших процессов общей настройки. Карбюраторный поплавок является элементом так называемой поплавковой камеры. Если увеличенное количество воздуха или бензина в смеси будет поступать в камеру сгорания, то работа мотора будет неровной. Это увеличивает как расход бензина, так и его токсичность, когда топлива поступает много. И наоборот, топлива будет не хватать для нормального горения, если его поступает мало. Для правильного количества смеси требуется регулировка поплавка. Рекомендуется установить его ход в 8 мм.

Кроме этого, перед установкой показателя желательно его снять и проверить на отсутствие различных нарушений, дефектов и других неполадок.

Регулировка смеси

Все действия проводятся при помощи контрольных винтов. Они имеют заводскую напрессовку из пластика, которая ограничивает их обороты в диапазоне от 50 до 70°. Если представленного диапазона недостаточно, то можно выломать напрессовку и установить требуемое значение. Однако обязательно необходимо это проводить на разогретом моторе.

Регулировка дроссельных заслонок

Холостой ход

Последовательность действий:

  1. Завести мотор и подождать его прогрева до нормальной температуры 90 °С. После этого необходимо его заглушить.
  2. Отыскать на карбюраторе винты и закрутить их полностью. После чего винт качества открутить на пять оборотов, а винт количества ослабить на три.
  3. Завести двигатель и при помощи винта количества выставить частоту вращения по тахометру до 800 об/мин.
  4. Закручивать винт качества до того момента, пока количество оборотов не начнет опускаться. Периодически следует останавливаться и добавлять по половине оборотов.

Регулировка тяг

Перед проведением любых действий нужно измерить расстояние между наконечниками тяг. Делается это при помощи штангенциркуля. Согласно оригинальным заводским установкам, это расстояние должно составлять 80 мм. Чтобы отрегулировать длину, потребуется ослабить зажимы.

После этого следует провести проверку фильтра. Нужно очистить запорный клапан и просушить его. Он отвечает за потерю мощности и проблемы с подачей бензина, поэтому весь карбюратор рекомендуется хорошо промыть.

Электропривод воздушной заслонки карбюратора

Системы данного типа представляют собой моторедуктор (который отвечает за механическую часть открывания воздушной заслонки) и прибор регулировки. Прибор управления программируется через ноутбук или компьютер. Настройка производится также при помощи компьютера или вручную (кнопками которые подключаются отдельно, в количестве трёх штук). В системе автоматического регулирования воздушной заслонкой карбюратора имеются две основные функции – настройка оборотов двигателя при определённой температуре. Также есть возможность ручного управления, кнопкой расположенной в салоне автомобиля. Никаких дополнительных функций ( кроме датчика температуры и настроек) электропривод воздушной заслонки карбюратора не имеет.

Вот в принципе и все, что необходимо знать о карбюраторной воздушной заслонке. Как выяснилось, данный узел топливной системы оказался не такой уж и сложный, и легко поддаётся любым настройкам и ремонту.

Второй этап регулировки карбюратора

Работаем по порядку:

  • Крестовой отвёрткой отвернём 5 шурупов верхней крышки карбюратора и снимем в сборе с поплавком;

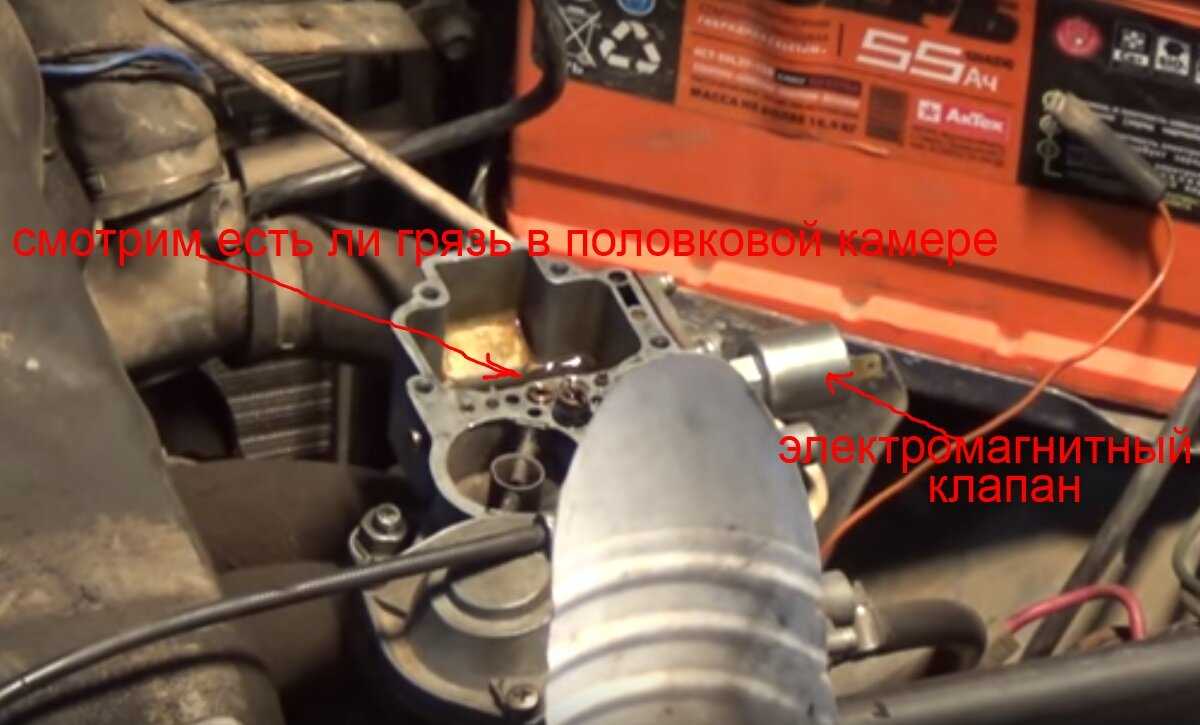

  • Сольём остатки топлива и посмотрим, есть ли там грязь;
  • Рожковым ключом протянем 4 гайки крепления карбюратора к нижней части, эти гайки от постоянного нагрева ослабевают;
  • Отвернём пальцами рук электромагнитный клапан (см. фото ниже);
  • Протянем плоским жалом отвёртки все жиклёры, полностью разбирать не нужно.

Текстолитовая «толстая» прокладка со временем эксплуатации хорошо прижимается и подсос воздуха в этом месте редко происходит. Притирать посадочное место на наждачном круге здесь не следует без особой надобности.

Затем деревянной зубочисткой прочистим все жиклёры, отверстия и продуем сжатым воздухом. На заводе подобрали жиклёры, чтобы расход топлива не повысить и мощность двигателя не понизить. Устанавливайте жиклёры по своим номерам такие, какие рекомендует завод изготовитель. В камеру впрыска диффузор, которой больше в диаметре жиклёр ставится с большим диаметром отверстия и наоборот.

Жиклёр на старт, который даёт максимальную мощность нужно ставить на своё место, смотрите на фото, как установлен правильно.

Затем отвернём 2 жиклёра в поплавочной камере и посмотрим состояние, соответствуют ли заводским стандартам изготовления. В ремкомплектах карбюратора встречаются жиклёры алюминиевые вместо латуни и меди, что не рекомендуется в эксплуатации авто.

На электромагнитном клапане проверим наличие стержня, состояние резинового кольца прокладки, продуем воздухом и завернём обратно, наденем плюсовой провод «мамку» на клемму «папку». Работоспособность «пальца» можно проверить, замкнув плюсовую клемму на плюс аккумулятора, а корпусом на массу, если щёлкает стержень, это значит, что клапан открывается.

Затем проверим работу пускового устройства, здесь должно всё работать идеально.

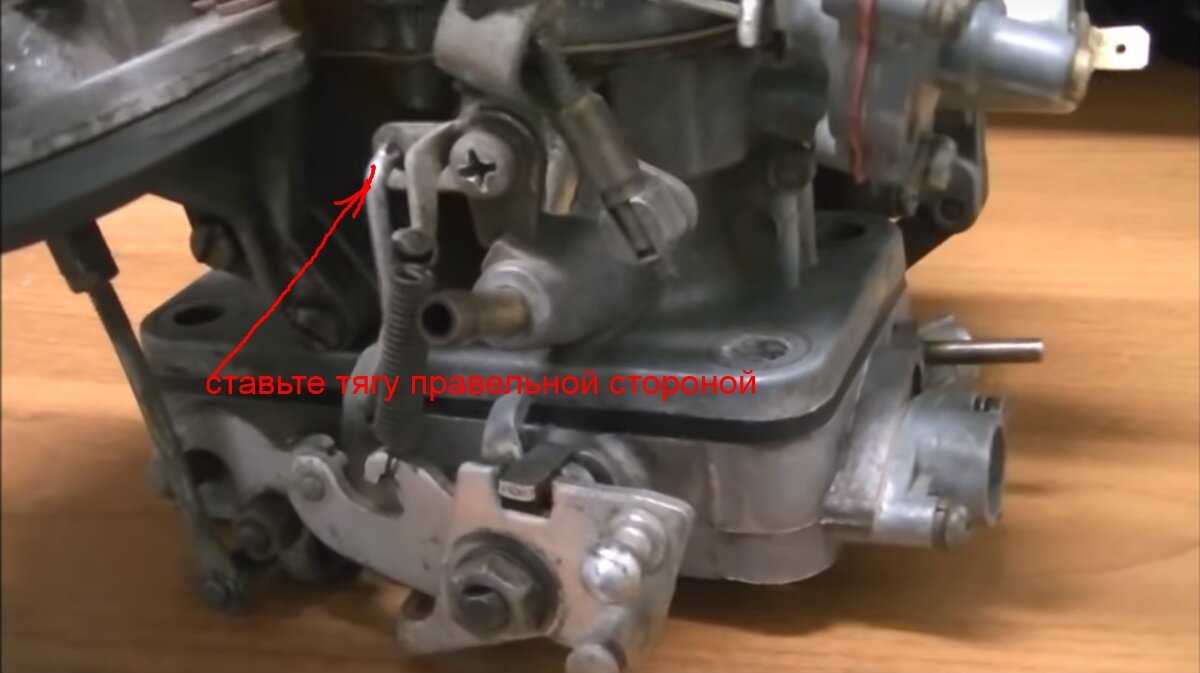

А также проверим правильность установки тяги к рычагу на оси дроссельной заслонки первый камеры.

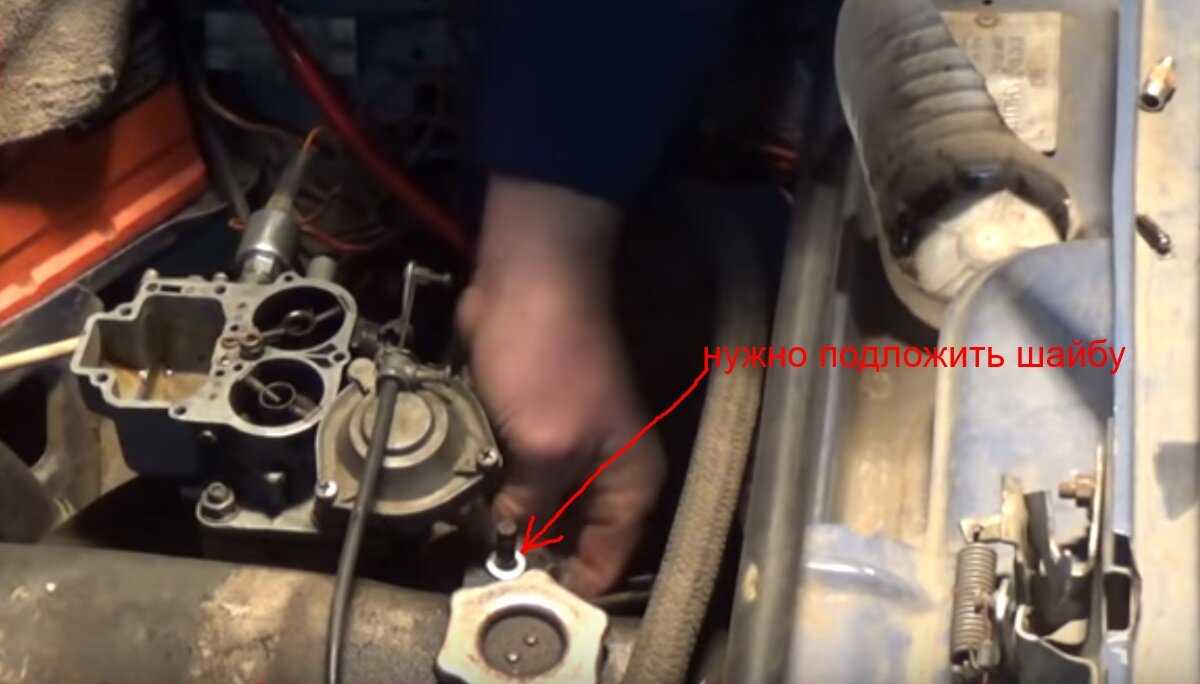

На рычаге тяги, которая идёт от педали акселератора, должна быть шайба, обязательно проверьте, если отсутствует шайба, тогда подложите. Все детали надо собирать, как задумано изначально и неоднократно испытано на практике.

Затем закачаем бензонасосом бензин в поплавковую камеру через топливный шланг, установим верхнюю крышку с поплавком и, закрутив 5 болтиков, заводим двигатель. Даём немного проработать и, заглушив мотор, отвернём 5 болтиков.

Ещё раз снимем верхнюю крышу, чтобы проверить уровень топлива в поплавковой камере, жиклёры должны быть утоплены в бензине.

ВАЗ 11113

Регулировка привода карбюратора

Выполняется при замене карбюратора, а также при износе или замене деталей привода.

  1. При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной — закрыты.
  2. Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок.
  3. Натяжение троса при полностью отпущенной педали проверяется так: оттягиваем трос на середине ветви возле карбюратора на величину около 10 мм, при этом дроссельные заслонки не должны открываться. Если оттянуть ветвь на большую величину (около 15 мм), они должны начать приоткрываться.

Регулировка уровня топлива в поплавковой камере

Выполняется при замене игольчатого клапана, поплавка (см. также «Диагностика неисправностей двигателя«).

  1. Снимаем крышку карбюратора (см. «Разборка карбюратора«,) и замеряем выступание игольчатого клапана над крышкой, которое должно составлять 10 мм. Если это не так, заменяем прокладку или клапан с прокладкой.
  2. Установив поплавок нижней частью на ровную поверхность, измеряем расстояние от нее до центра оси поплавка. Оно должно составлять 23,1 мм. Регулируем размер подгибанием рычажка.
  3. Измеряем расстояние от язычка до верхней плоскости поплавка, которое должно составлять 2,0 мм.
  4. В качестве калибра можно использовать сверло.
  5. Регулируем расстояние подгибанием язычка. При этом его опорная поверхность должна быть перпендикулярна оси игольчатого клапана.

Регулировка пускового устройства

Выполняется на снятом карбюраторе.

  1. При повороте рычага управления воздушной заслонкой против часовой стрелки до упора воздушная заслонка должна полностью закрыться. Если она не закрывается, устраните причину заедания (или выправьте деформированную заслонку).
  2. При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на пусковой зазор С (см. рис).
  3. Этот зазор регулируем, поворачивая тонкой шлицевой отверткой винт на рычаге привода дроссельной заслонки.
  4. При полностью закрытой воздушной заслонке нажимаем вручную (можно отверткой, палочкой и т.п.) на шток пускового устройства до упора. При этом воздушная заслонка должна приоткрыться на пусковой зазор (см. таблицу выше). В качестве калибра используем сверло.
  5. Для регулировки зазора ключом «на 8» ослабляем контргайку винта, расположенного на крышке пускового устройства. Вставив в прорезь тонкую шлицевую отвертку, отворачиваем (для увеличения зазора) или заворачиваем (для уменьшения зазора) винт, после чего затягиваем контргайку.

Пусковое устройство: 1 — рычаг пускового устройства; 2 — дроссельная заслонка; 3 — упорный винт приоткрытия дроссельной заслонки; 4 — рычаг на оси дроссельной заслонки первой камеры; 5 — трос управления пусковым устройством: 6 — нижняя кромка паза кулачка; 7 — верхняя кромка паза кулачка: 8 — пружина воздушной заслонки; 9 — воздушная заслонка: 10-рычаг на оси воздушной заслонки; 11 — шток диафрагмы пускового иеханизма: 12 — диафрагма пускового механизма: 13 — упорный (регулировочный) винт диафрагмы; 14 — винт крепления рычага пускового устройства; В — пусковой зазор воздушной заслонки; С — пусковой зазор дроссельной заслонки.

Регулировка системы холостого хода

Выполняется при ТО, нарушениях в работе двигателя (см. «Диагностика неисправностей»).

  1. Регулировка выполняется на прогретом двигателе. На заводе двигатель регулируют на минимальную частоту вращения коленчатого вала 820-900 мин-1 и содержание оксида углерода (СО) 0.5-1,2%, после чего напрессовывают на головку винта ограничительную пластмассовую втулку. Если поворотом втулок не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта количества устанавливаем частоту вращения коленчатого вала, а винтом качества — содержание в отработавших газах оксида углерода.
  2. При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали — не глохнуть.
  3. При повороте винта количества по часовой стрелке частота вращения коленчатого вала увеличивается.
  4. При повороте винта качества по часовой стрелке содержание СО в отработавших газах увеличивается.

Ремонт карбюратора на оке

Понятие ремонт карбюратора включает в себя следующее:

  • грамотный демонтаж устройства;
  • промывка;
  • дефектация;
  • диагностика устройства;
  • настройка карбюратора ОКИ;
  • по мере необходимости замена дефектных деталей;
  • обратная сборка и ее установка на место.

Автовладелец должен понимать следующее – если у него нет никакого опыта в техническом обслуживании автомобильной техники, то регулировка карбюратора ОКИ своими руками нецелесообразна. У авто ВАЗ — ОКА ремонт карбюратора необходимо выполнять только в авторемонтной мастерской.

Перед тем как читать дальше, рекомендую ознакомиться с видео, в нем вы увидите массу полезной информации по ремонту, очистке и регулировке карбюратора ДААЗ 1111:

Главные дефекты возникающие при работе карбюратора

Карбюратор устроен так, что отвод отработанных газов происходит не одномоментно, а с течением времени. Другими словами, двигатель будет испытывать определенные сложности при его работе на повышенных оборотах. Кроме того, конструкция карбюратор ДААЗ 1111  допускает то, что в карбюратор могут попасть смазочные вещества из двигателя. А это прямой путь к образованию нагара.

При нормальной работе системы зажигания у карбюратора этой модели могут возникать следующие проблемы:

  1. Нестабильная работа силовой установки ввиду того, что на жиклерах образовался нагар;
  2. Из-за некорректного срабатывания педали газа произошло засорение воздушных жиклеров;
  3. Снижение динамических параметров автомобиля, происходящего из-за снижения уровня топлива в поплавковой камере карбюратора. То есть, двигатель перестает получать необходимый объем топлива для работы на высоких оборотах;
  4. Неравномерное движение транспортного средства (рывками) свидетельствует о том, что на поплавковом механизме скопился нагар, препятствующий нормальному перемещению топлива в системе;
  5. Плавающие обороты двигателя, при постоянном режиме подачи топлива, говорят о том, возникла необходимость в регулировании пускового устройства карбюратора.

Но, главный признак неправильной работы карбюратора ОКА – ВАЗ 11113 – это резкий рост потребления топлива.

При обнаружении указанных дефектов можно сказать одно — регулировка карбюратора ОКА своими руками неизбежна и если это не поможет, то его придется отремонтировать в условиях специализированной мастерской, где в наличии есть необходимые приборы, приспособления и инструменты.

Демонтаж карбюратора на оке

Снять карбюратор с двигателя не так и сложно. Но все равно надо придерживаться определенной последовательности действий. Для выполнения демонтажа будут нужны ключи с размером зева на 8 и 13, отвертка с плоским шлицем.

КСТАТИ! ВСЕ РАБОТЫ, СВЯЗАННЫЕ С ОБСЛУЖИВАНИЕМ СИЛОВОЙ УСТАНОВКИ  В ТОМ ЧИСЛЕ И КАРБЮРАТОРА ОКА ЦЕЛЕСООБРАЗНО ПРОВОДИТЬ ПРИ ОТКЛЮЧЕННОМ АККУМУЛЯТОРЕ.

Демонтаж карбюратора на оке

Последовательность операций, которые необходимо выполнить для демонтажа карбюратора:

  1. Демонтаж воздушного фильтра. К сожалению, карбюратор ока установлен таким образом, что перекрывает доступ к карбюратору.
  2. После снятия фильтра необходимо открутить болт, с помощью которого заслонка соединена с кронштейном, и освободить тягу привода от всех соединений.
  3. После освобождения тяги необходимо отключить вентиляционный рукав, подключенный к штуцеру и отключить проводку, ведущую к клапану экономайзера.
  4. Следующий этап — это отсоединение шланга вакуумного регулятора.
  5. Ослабив хомут на топливопроводе можно снять шланг. При этом надо быть готовым к тому, что может пролиться небольшое количество топлива.
  6. После полного освобождения карбюратора от тяги и рукавов можно приступать к его демонтажу.

Сразу после того как карбюратор будет снят с корпуса силовой установки в нем станет видно отверстие, которое необходимо прикрыть. Это необходимо для того чтобы внутрь не попали пыль и грязь. Только после этого можно отрегулировать карбюратор.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
