Замена заднего габарита
Задние фонари у Рено Логан I и Рено Логан II имеют практически одинаковую конструкцию. Отличие состоит лишь в том, что в первом поколении фонарь крепится при помощи винтов под крестообразную отвертку (второе поколение – винтовые пластмассовые гайки-барашки) и фиксаторов основной платы 5, а не 2.
Рассмотрим для начала процесс замены ламп задних габаритов (они же лампы стоп-сигналов) на Рено Логан II, поскольку эта модификация более распространена в России. Прежде всего отворачиваем две пластмассовых гайки, крепящие фонарь. Они выполнены в виде барашков, и ключ не понадобится.
Место расположения фиксаторов заднего фонаря в Рено Логан II

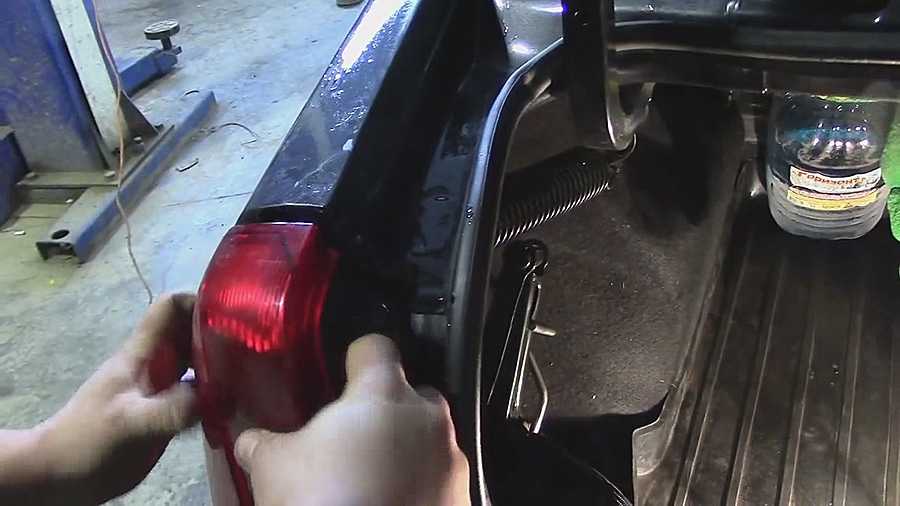

Теперь снимаем фонарь: покачиваем и аккуратно тянем назад по ходу автомобиля.
Снятие заднего фонаря

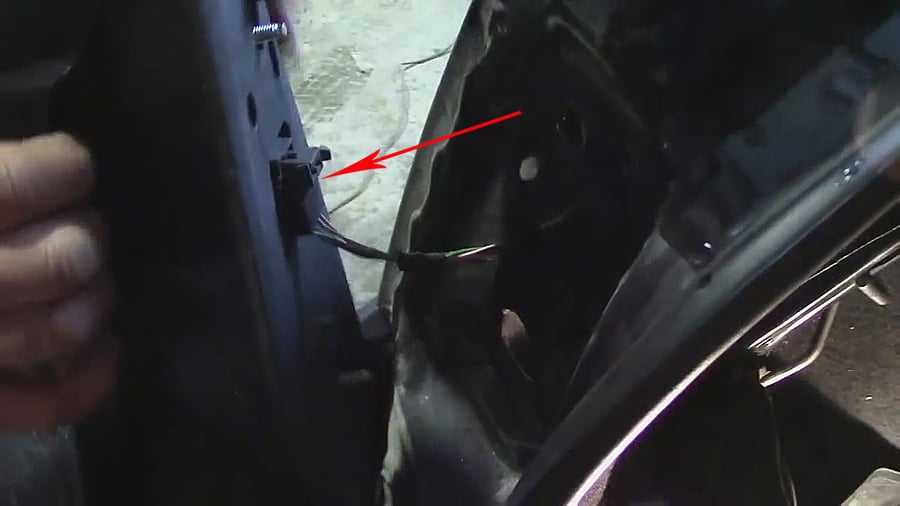

Отключаем разъем питания, нажав на защелку.
Клемма питания фиксируется нажимной защелкой

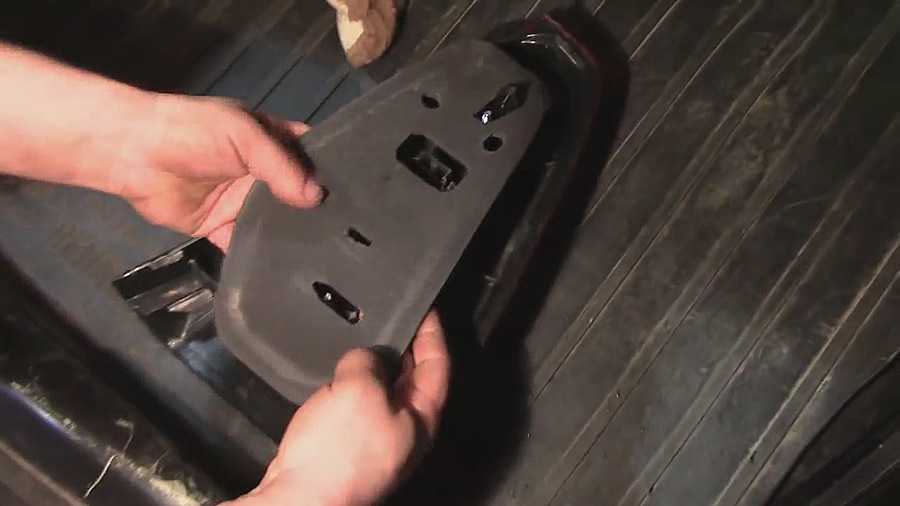

Кладем прибор на мягкую поверхность лицом вниз и снимаем мягкую уплотнительную прокладку.
Снятие уплотнителя

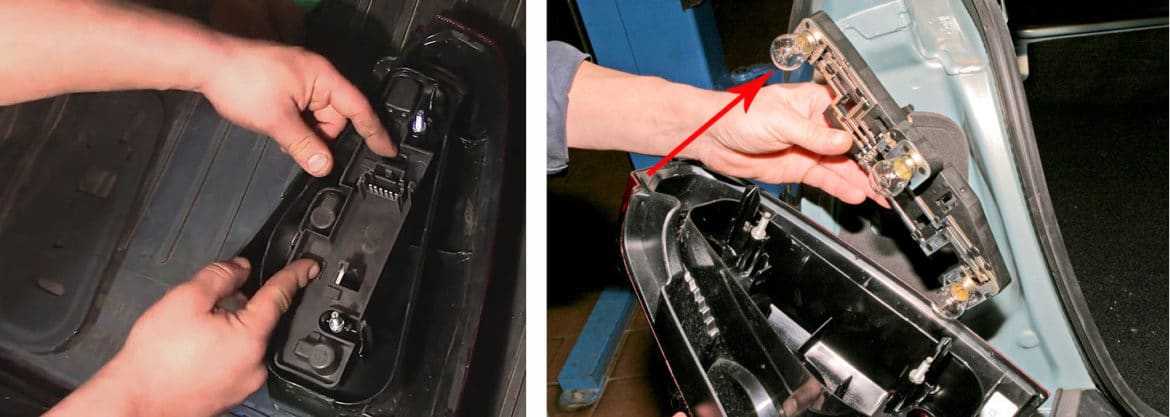

Плата с лампочками крепится при помощи двух защелок. Отжимаем их и снимаем плату.
Снятие платы с лампочками
Лампу, отвечающую за габариты, я отметил стрелкой. Снимается она легким нажатием и поворотом против часовой стрелки до упора. Меняем лампу на исправную, устанавливаем плату на место, подключаем разъем питания, крепим фару.
С Рено Логан I действия несколько иные. В первую очередь снимаем часть обивки багажника напротив фонаря. Под обивкой мы увидим два самореза, расположенные на том же месте, где находятся гайки-барашки в Рено Логан II (см. фото выше). Отворачиваем их крестообразной отверткой и снимаем фонарь. Остальные действия по замене ламп габаритных огней аналогичны. Единственно, плата ламп в Логан I может крепиться как на двух, так и на пяти защелках – зависит от модификации фонаря.
Вот вроде и все о замене лампочек габаритных огней в автомобиле Рено Логан. Если ты внимательно прочитал статью, то без труда справишься с этой задачей самостоятельно, потратив на замену не более 5 минут.
Как заменить лампы габаритных огней на Рено Логан?
Мнемоника является одной из важнейших функциональных систем Renault Logan. Особо значимую роль отыгрывает габаритная сигнальная подсветка. Габаритные огни помогают соседним транспортным средствам аккуратно маневрировать рядом с вашим авто.
Если габаритов нет, то другие участники движения могут не рассчитать размеры транспорта и протаранить край машины. Если сигнальная подсветка начала барахлить, то проводится замена ламп габаритных огней.
Эта процедура несложная, она не отнимет у вас много времени и сил.
Что потребуется для самостоятельного ремонта Renault Logan?
- Медицинские перчатки (одеваются при обращении с новыми лампочками)
- Лампочки габаритного света W5W (4 шт) (как на фото)
- Отвертка с крестовой головкой (для съема задних габаритов)
Обратите внимание, что если вы возьметесь за стекло лампы сальными или грязными пальцами, то освещение выйдет из строя в 5-10 раз быстрее, чем указано в заявленном сроке службы. Поэтому, достаем лампы из упаковок и устанавливаем их строго в медицинских перчатках. Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней
Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней.
Материал по теме: Как проверить диодный мост генератора на Вазе. Несколько способов проверки
Замена габаритных огней спереди
- Откидываем клемму от аккумулятора
- Влазим рукой изнутри капота в блок-фару и пытаемся нащупать патрон с габаритной лампочкой (он находится сразу под ближним/дальним светом)
- Выкручиваем патрон против часовой стрелки. Для этого нужно сделать поворот патрона на 90°
- Выдергивем перегоревшую лампочку, одеваем перчатки и в них достаем новую лампочку из упаковки и вставляем её на место изношенной
Крайне желательно, чтобы была проведена замена лампочки в Логане в передней фаре и с обратной стороны.
Кстати, вот и видео инструкция:
Замена габаритных огней сзади
- Отсоединяем клемники на аккумуляторе
- Отгибаем обшивку багажника (в районе фар)
Выдергиваем разъем питания фары
Выкручиваем отверткой верхний и нижний крепеж
Обратите внимание, что когда осуществляется замена ламп габаритных огней на Логан II (2016 года выпуска), там вместо саморезов установлены пластиковые зажимы, их нужно выкручивать руками
Извлекаем блок-фару
- Меняем сгоревшую лампочку. Для этого нужно немного надавить на лампочку и слегка её провернуть. Достаем изношенную лампу и вставляем новую (надавили и провернули)
- Ставим блок-фару на место
- Обслуживая Рено Логан, замена лампы должна осуществляться сразу с дух сторон
Ознакомьтесь с видео-уроком, как заменить заднюю лампочку:
Материал по теме: Как заменить воздушный фильтр на Лада Лагрус
Рекомендации по поводу источника света
Некоторые специалисты рекомендуют использовать вместо классической W5W лампочки диодный аналог. Существуют лампочки габаритного света на 13 диодах. Это энергоэффективный вариант подсветки.
По стоимости эти два вида лампочек примерно эквивалентны, но диодный свет более сильный и он расходует чуть меньше электроэнергии.
Надеюсь, вам стало понятно, как осуществляется замена лампочки в Логане в передней фаре и с задней стороны.
Установка новых габаритных огней сзади
Инструкция:
- Отсоединить минусовую клемму.
- Отключить проводку задних огней.
- Отделить и вынуть обивку багажника.
- Открутить саморезы крепления фары.
- Достать задний фонарь и отщелкнуть панель крепления лампочек.
- Вытянуть неработающую лампочку (для этого необходимо ее повернуть).
- Вставить новые габаритные огни – нажать и повернуть до упора.
- Установить обратно панель и фонарь, закрепить обшивку багажника.
Процесс того, как заменить лампочку габарита на Рено Логан одинаков на новых и старых моделях – конструкция почти не претерпела изменений. Порядок действий для правой и левой лампы один и тот же.
Информацию предоставил интернет магазин запчастей www.z-renault.ru
Как выбрать подходящие габаритные огни для замены
Выбрать подходящую лампу можно как в автосервисах, так и на «автобарахолках». При этом опытные водители не рекомендуют приобретать дешёвую китайскую продукцию, так как вероятность того, что она перегорит раньше срока, достаточно высока.
Выбирая лампочку, необходимо обратить внимание на следующие её характеристики
- Яркость. Это — самая важная характеристика лампочки, которая оценивается по световому потоку. Световой поток измеряется в люменах. У лампы накаливания эта величина равняется примерно 50 люменам. Помните, что назначение габаритных огней состоит в информировании других участников движения о размерах вашего автомобиля. Источники света не должны ослеплять других участников движения, но в то же время и не могут быть слишком тусклыми. Верхний порог светового потока для габаритных огней составляет 150 люменов, а нижний — от 50 люменов. От яркости габаритных огней порой напрямую зависит безопасность движения, поскольку несвоевременное информирование о том, что ваше транспортное средство начинает тормозить, может привести к ДТП.
- Конструкция. В конструкции дешёвых китайских лампочек цоколь выполнен из пластика. В этом случае имеет место высокий риск оплавления, поскольку пластик отнюдь не является жаростойким материалом. Если деталь сильно нагревается — пластик начинает плавиться и, как следствие, лампочка выходит из строя слишком рано. В моделях подороже предусмотрена пластмасса высокого качества, обладающая термостойкостью. При повышенной яркости лампа накаливания начинает выделять тепло, которое нагревает плафон. Поэтому в последнее время наиболее востребованными являются бесцокольные лампы, контакты которых изготавливаются на базе стеклоплиты песчаной платы. Лампы накаливания также являются и очень энергоёмкими. При повышенном потреблении электроэнергии начинает интенсивнее расходоваться топливо. При выборе лампочки также стоит помнить об экономии электроэнергии.
- Стоимость. Лампочка для габаритных огней является одной из тех запчастей автомобиля, на которых экономить точно не стоит. Покупая лампы по низким ценам, вы рискуете производить замену таких ламп слишком часто, и в итоге такая «экономия» приведёт лишь к более серьёзным расходам. Лучше всего приобретать лампы от проверенных производителей, таких, как Osram и Phillips.
Замена лампочки заднего габарита
Вид на задние габаритные огни на Рено Логан 2 (авто редакции)
Вид на задние габаритные огни на Рено Сандеро (авто редакции)
При замене лампы сзади авто тоже есть некоторые особенности, которые при проведении работы надо учесть.
- Тут перед началом работы потребуется отсоединить «минус» от аккумулятора.
- Отгибаем обивку багажника.
-
Отсоедините жгут проводов от задних габаритов.
Отсоединяем жгут питания
-

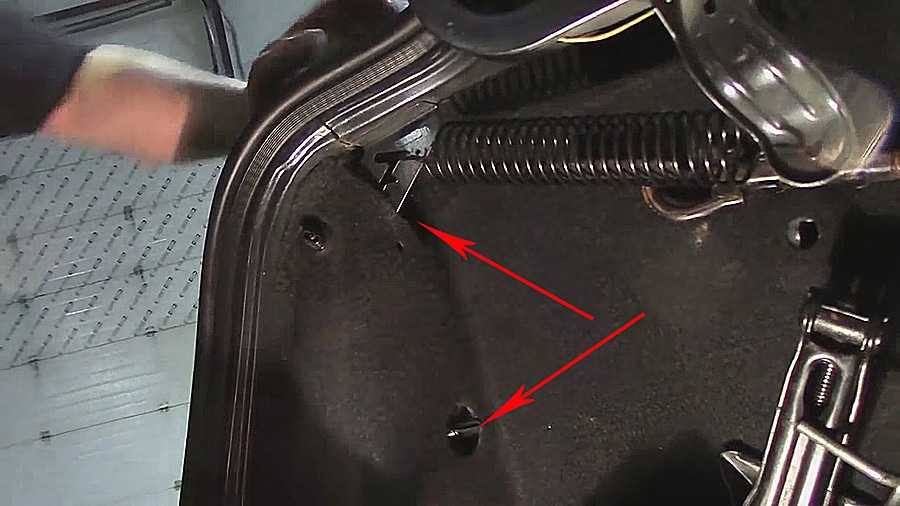

Откручиваем два самореза, для этого понадобится отвертка со звездочкой (две пластиковые гайки, если это Логан 2 фазы).
Отмечены стрелками два барашка
-
Фару тянем на себя и снимаем её.
Снятие блока задних габаритных огней
-
Панель с лампочками крепится на 3 защелках, снимаем её и меняем перегоревшую лампу.
Так выглядит расположение сигналов на плате задней фары Логана.
- Найти сгоревшую лампу, слегка нажав на нее провернуть и вынуть с гнезда. Вставить новую лампу и провернуть ее до упора.
- После этого фонарь можно собирать в обратной снятию последовательности.
При проведении этой работы надо быть внимательным, так как придется контактировать с другими элементами системы.
Это интересно: Лампа в ультрафиолетовом излучателе — выкладываем суть
Замена ламп световых приборов, виды ламп
Не прикасайтесь к стеклянной части лампы, так как кожный жир значительно сократит срок службы лампы
Если вы случайно прикоснулись к стеклянной поверхности лампы, необходимо осторожно протереть ее тряпкой, смоченной в метиловом спирте, а затем высушить перед установкой
Предупреждение! Дайте лампе полностью остыть, прежде чем приступать к выполнению процедуры снятия, если головные фары только что были включены.
Всегда используйте бумажное полотенце или сухую чистую тряпку при установке новой лампы, чтобы избежать получения травм в случае повреждения лампы, а также чтобы увеличить срок службы лампы.
Лампы применяемые на Renault Logan
Наименование
Обозначение по ЕЭК
Мощность, Вт
Позиция на фото
лампа дальнего/ближнего света
лампа переднего указателя поворота
лампа габаритного света
Лампа противотуманной фары
Лампа бокового указателя поворота:
с белым рассеивателем с оранжевым рассеивателем
лампа указателя поворота
лампа габаритного света и сигнала торможения
лампа противотуманного света
лампа света заднего хода
Лампа дополнительного сигнала торможения
Лампа фонаря освещения номерного знака
Лампа фонаря освещения багажника
Лампа плафона освещения салона
Лампа индивидуального освещения
Лампа фонаря освещения вещевого ящика
Лампа подсветки прикуривателя
Лампа подсветки блока управления вентиляцией, отоплением и кондиционированием
то-же на картинке
Замена ламп блок-фары — дальнего и ближнего света
Снимите крышку А. Отсоедините разъем лампочки 1. Отсоедините пружинный фиксатор 4 и извлеките лампочку.
Тип лампочки: Н4.
Замена лампы габаритного фонаря
Поверните на четверть оборота патрон 2, чтобы извлечь лампочку.
Тип лампочки: W5W.
Замена ламп указателей поворота
Поверните на четверть оборота патрон 3, чтобы извлечь лампочку.
Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W.
Тип лампочки: PY21W.
Чистка фар
Фары оборудованы стеклом из поликарбоната.
Для чистки следует использовать мягкую ткань или вату.
Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой.
Закончите чистку, осторожно вытирая мягкой сухой тканью. Использование моющих средств, содержащих спирт, запрещено
Использование моющих средств, содержащих спирт, запрещено.
Замена ламп задних фонарей
Выкрутите винты 1 и извлеките блок задних фонарей.
Снимите пеноматериал 2.
Отсоедините патрон, нажав на фиксатор 3.
4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W.
Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W.
Замена лампы дополнительного стоп-сигнала
Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек.
Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку.
Тип лампочки: Р 21W.
Замена лампы фонаря освещения номерного знака
Освободите патрон 9 с помощью инструмента типа плоской отвертки.
Отсоедините отражатель для доступа к лампочке 10. Тип лампочки: W5W.
Меняем и настраиваем оптику в Рено Логан от теории к практике
Процесс того, как поменять лампочку очень простой, особенно на Рено Логан, где устройство автомобиля позволяет подобраться к любой оптике. Для работы из инструментов вам потребуется только плоская отвертка и торцовая головка на «10». А из материалов – лишь новая лампочка. Старайтесь подобрать такую же, которая стояла на автомобиле раньше.
Ближнего света
Новые лампы ближнего света
Весь процесс замены лампочки осуществляется в несколько простых этапов:
- снимите основную заглушку, надавив вниз и потянув на себя;
- далее подденьте плоской отверткой резиновую заглушку и снимите и ее;
- теперь отсоедините провода;
- далее отожмите фиксатор и уберите их в сторону;
- перегоревшая лампа убирается;
- установка новой производится в обратном порядке.
Вынимайте старую лампочку и тогда никаких проблем у вас не возникнет.
Габаритных огней
Процесс замены габаритных огней
Чтобы заменить эту деталь, вам потребуется совершить ряд простых действий в несколько этапов:
- Вначале при помощи торцевой головки на «10» и удлинителя разберите блок фару.
- Перед вами будет блок проводов. Первым нужно отключить тот, что идет к отрицательной клемме аккумулятора.
- Теперь снимите передний бампер. Под ним находится чехол, закрывающий корректор света фар.
- Далее отключите приводной трос и отведите блок-фару в сторону, открутив три болта.
- Отжав фиксатор, отключите колодку проводов. Теперь вся блок-фара должна остаться у вас в руках.
- Теперь может быть осуществлена замена лампочки габарита. Если блок-фара правая, то крутите патрон против часовой, если левая – то почасовой.
- Чтобы достать лампу, потяните за два провода, черный и следующий желтый.
Стоп-сигнала
Новый стоп-сигнал
При перегорании лампочки стоп-сигнала фары Рено Логан нужно вначале отключить аккумулятор. После этого, вы можете начинать процесс замены детали.
Выполните следующие действия:
- откройте багажник и отогните его обивку;
- отсоедините жгут проводов;
- теперь открутите два самореза и потянув фару на себя, снимите ее;
- Снимите панель с лампочками (она закреплена тремя защелками) и замените перегоревшую деталь. Установка в обратном порядке.
В ролике ниже вы найдете инструкцию, как заменить перегоревшую деталь стоп-сигнала (автор видео — канал Ремонт Рено).
Возможные неисправности переключателя свет и их устранение
В Рено Логан переключатель света время от времени приходит в негодность. Обычно это происходит из-за неполадок с проводкой. Могут перестать включать одновременно как все фонари, так и, к примеру, только габаритные.
Чтобы устранить эту проблему, вам нужно отключить минус с аккумулятора, а затем снять кожух с руля и открутить переключатель. Отсоедините клемму, отжав зажим с двух сторон. Осмотрите деталь, чтобы определить, какой из проводков переломился. Чаще всего, это случается с черным и красным. Для починки регулятора, вам следует заменить оба эти проводка.
Особенности регулировки фар
Настройка ламп осуществляет путем работы с несколькими корректорами. В Рено Логан создана система управлениями ими из салона при помощи переключателя и системы тросов. Эти корректоры помогут вам настроить такие параметры, как угол и другие.
В некоторых случаях работа корректора фар может быть нарушена и управление им из салона станет невозможным. Причина неполадки может быть как в нем самом, так и в системе тросов – их может потребоваться заменить.
1. Все лампочки, используемые в Рено Логан2. Основные типы деталей3. Снятая блок-фара
Полезные советы
Как правило, на разных авто (в том числе и на Рено Логан) замена лампы ближнего света сопровождается заменой габаритов, ламп повротников и т.д. Так вот, на Логане замена переднего указателя поворота или габаритных огней выполняется проще, чем ламп ближнего света.
На деле, достаточно патрон лампы, которую меняют, повернуть против часовой стрелки, после чего извлечь лампу и заменить элемент. Еще добавим, что лампы ближнего, а также дальнего света нельзя трогать за колбу при установке. Причина- жир от пальцев ухудшает теплоотвод и загрязняет колбу. В результате лампа может хуже светить, перегревается и выходит из строя намного быстрее.
Это происходит по причине того, что галогеновые лампы сами по себе очень горячие во время работы. Так вот, в том месте, где колбы касались пальцами, быстро появляется характерный нагар. Со временем этот нагар становится темнее, при этом нагрев колбы по причине его возникновения сильно увеличен.
В дальнейшем колба попросту разрушается, лампа выходит из строя. Чтобы этого не происходило, установку всех ламп нужно проводить в перчатках или, как минимум, не трогать колбу руками.
С учетом всех требований и рекомендаций, заменив самостоятельно пару ламп, в дальнейшем у автолюбителя не возникнет проблем, а сама замена ламп головного света потребует пары десятков минут даже в сложных случаях.
Напоследок отметим, что важно всегда снимать клеммы с АКБ, чтобы избежать замыканий, поломок электрооборудования и т.п. Даже такая простая операция, как замена лампы в фарах, все равно требует соблюдения всех правил, в том числе и по технике безопасности
Замена лампочки переднего габарита на Рено Логан
Многие владельцы Рено Логан при выходе лампочек из строя отправляются на СТО для их замены. Но проблему можно решить и самостоятельно. Менять лампочку габаритного огня так же просто, как и любую другую. Тем более, если у Вас подключена сигнализация на эти огни, то лампочки могут перегорать чаще обычного.
Рекомендуем: Замена задних тормозных колодок для Рено Логан
Так как каждого такого светового элемента, есть свой срок годности, никто не застрахован от того, что в пути одна из них не выйдет из строя и придётся экстренно производить её замену. В этой статье мы подробно расскажем о том, как поменять лампу габаритного освещения на Рено Логан.
Передняя блок-фара
Блок-фара (авто редакции)
В Логане устанавливаются блок-фары, а потому в одной конструкции находятся лампы ближнего света и дальнего света и указатели поворотов. При замене любой из ламп, отключать аккумулятор не обязательно. Противотуманные фары находятся отдельно от блок-фары снизу бампера, подробнее о замене в них лампы здесь.
Процесс замены габаритных ламп подробно
- Головкой надо снять блок-фару.
- Потом надо отключить «минусовой» провод от фары.
- Снять весь передний бампер.
- Отсоединить трос корректора фар.
- Чтобы отвести фару в сторону надо открутить три самореза.
-
Для того чтобы заменить лампу, требуется открыть капот и нащупать на блок фаре патрон лампы габарита, который расположен чуть ниже лампы головного освещения.
- Найти корпус лампы на ощупь не составит труда.
Достали патрон и пробуем извлечь перегоревшую лампу
- Далее выворачиваем патрон в левую сторону и достаем из корпуса фары.
Лампу извлекли, готовимся к установке новой лампы габаритных огней
- Чтобы заменить лампу, достаточно лишь потянуть за неё.
Доставать лампочку из корпуса необходимо только в хб перчатках.
Диодные лампы
Некоторые Логановоды рекомендуют при замене использовать диодные лампы. С ними уменьшается потребление тока, и улучшается видимость на дороге
Мы рекомендуем Вам обратить внимание на лампы с количеством диодов не менее 13-ти штук
Обычные и диодные лампы в габаритные огни
Установка диодных огней ничем не отличается от обычных. А свет от диодных лучше, потребление тока тоже меньше. Самое главное — сделать правильный выбор.
13-ти диодная габаритная лампа
Стало намного ярче
Замена ламп световых приборов, виды ламп
Не прикасайтесь к стеклянной части лампы, так как кожный жир значительно сократит срок службы лампы
Если вы случайно прикоснулись к стеклянной поверхности лампы, необходимо осторожно протереть ее тряпкой, смоченной в метиловом спирте, а затем высушить перед установкой
Предупреждение! Дайте лампе полностью остыть, прежде чем приступать к выполнению процедуры снятия, если головные фары только что были включены.
Всегда используйте бумажное полотенце или сухую чистую тряпку при установке новой лампы, чтобы избежать получения травм в случае повреждения лампы, а также чтобы увеличить срок службы лампы.
Лампы применяемые на Renault Logan
| Наименование | Обозначение по ЕЭК | Мощность, Вт | Позиция на фото |
| Блок-фара: | |||
| лампа дальнего/ближнего света | Н4 | 60/55 | 1 |
| лампа переднего указателя поворота | PY21W | 21 | 5 |
| лампа габаритного света | W5W | 5 | 7 |
| Лампа противотуманной фары | Н11 | 55 | 2 |
| Лампа бокового указателя поворота: | WY5W | 5 | 6 |
| с белым рассеивателем с оранжевым рассеивателем | W5W | 5 | 7 |
| Задний фонарь: | |||
| лампа указателя поворота | P21W | 21 | 4 |
| лампа габаритного света и сигнала торможения | P21/5W | 21/5 | 3 |
| лампа противотуманного света | P21W | 21 | 4 |
| лампа света заднего хода | P21W | 21 | 4 |
| Лампа дополнительного сигнала торможения | P21W | 21 | 4 |
| Лампа фонаря освещения номерного знака | W5W | 5 | 7 |
| Лампа фонаря освещения багажника | W5W | 5 | 7 |
| Лампа плафона освещения салона | W5W | 5 | 7 |
| Лампа индивидуального освещения | W5W | 5 | 7 |
| Лампа фонаря освещения вещевого ящика | W5W | 5 | 7 |
| Лампа подсветки прикуривателя | W1.2W | 1,2 | 8 |
| Лампа подсветки блока управления вентиляцией, отоплением и кондиционированием | W1.2W | 1,2 | 8 |
то-же на картинке
Замена ламп блок-фары — дальнего и ближнего света
Снимите крышку А. Отсоедините разъем лампочки 1. Отсоедините пружинный фиксатор 4 и извлеките лампочку.
Тип лампочки: Н4.
Замена лампы габаритного фонаря
Поверните на четверть оборота патрон 2, чтобы извлечь лампочку.
Тип лампочки: W5W.
Замена ламп указателей поворота
Поверните на четверть оборота патрон 3, чтобы извлечь лампочку.
Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W.
Тип лампочки: PY21W.
Чистка фар
Фары оборудованы стеклом из поликарбоната.
Для чистки следует использовать мягкую ткань или вату.
Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой.
Закончите чистку, осторожно вытирая мягкой сухой тканью. Использование моющих средств, содержащих спирт, запрещено
Использование моющих средств, содержащих спирт, запрещено.
Замена ламп задних фонарей
Выкрутите винты 1 и извлеките блок задних фонарей.
Снимите пеноматериал 2.
Отсоедините патрон, нажав на фиксатор 3.
4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W.
Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W.
Замена лампы дополнительного стоп-сигнала
Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек.
Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку.
Тип лампочки: Р 21W.
Замена лампы фонаря освещения номерного знака
Освободите патрон 9 с помощью инструмента типа плоской отвертки.
Отсоедините отражатель для доступа к лампочке 10. Тип лампочки: W5W.
Замена габаритной лампочки Рено Логан в передней и задней фаре своими руками
15907 Просмотров
Автомобили марки Рено завоевали сердца россиян своей бюджетной ценой, отличной подвеской, специально разработанной для наших дорог и оригинальными двигателями французских производителей. Качество светотехнического оборудования также находится на высоком уровне, а замена габаритной лампочки не составит особого труда.
Замена передней габаритной лампочки
Все ходовые огни на Рено сведены в блок-фару, что значительно упрощает процесс удаления и установки как габаритных, так и поворотных ламп. Рекомендуем посмотреть видео:
Если не горят передние габариты, советуем сделать замену лампочки. Чтобы разобрать переднюю лампу, понадобится головка на 10 с удлинителем и отвёртка.
Последовательность действий
- Отсоединяем «минус» фары;
- Снимаем передний бампер и освобождаем подход к креплению корпуса;
- Выворачиваем болты блок-фары;
- Аккуратно отсоединяем тросовой привод светового корректора;
- Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
- Отжимаем фиксирующее устройство и снимаем крышку;
- Колодку соединения проводов аккуратно разделяем;
- Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;
- На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
- Удаляем лампу.
- Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
- Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.
Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук
Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов
Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов.
Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.
Замена задней габаритной лампочки
Последовательность действий:
- Отсоединяем минусовую клемму аккумулятора;
- В багажнике отделяем и убираем обивку (см. фото ниже);
- Отключаем проводку задних фонарей;
- Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
- Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
- Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
- Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.
Работы по замене слева и справа идентичны, сторона не имеет значения. На всех годах выпуска конструкция задних фонарей на Renault Logan практически не изменилась.
Заключение
Надёжность и безопасность Рено Логан не вызывает сомнений, как и работа всех его систем. Приличное светотехническое оборудование доступно для обслуживания, и внимательно прочитав рекомендации, вы без труда сможете самостоятельно производить замену головной светотехники, включая и габаритные лампы.
