Типы приводов принцип работы

Типы полного привода

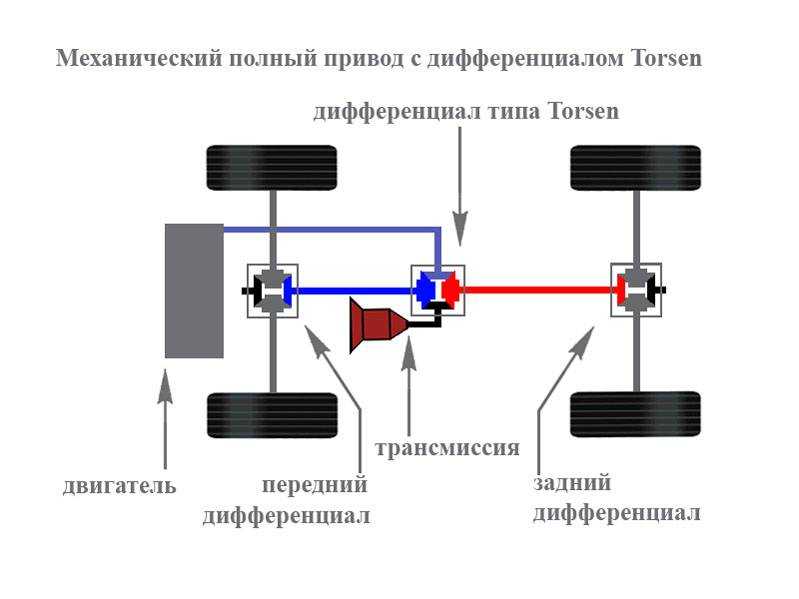

Постоянный полный привод

Постоянный полный привод 4×4 — это тип привода, при котором крутящий момент передается от двигателя на все колеса. Такой привод может использоваться в машинах различных классов с продольным или поперечным расположением двигателя. Для обеспечения оптимального распределения крутящего момента современные полноприводные системы оснащены автоматической блокировкой дифференциалов (самоблокирующейся) с возможностью распределения мощности по осям в различных соотношениях.

Электроника координирует работу системы, получая сигналы от датчиков скорости вращения колес, и мгновенно изменяет соотношений мощности в зависимости от дорожных условий и характера движения. Этот тип полного привода — самая совершенная система, обеспечивающая максимальную активную безопасность и динамику вождения.

Постоянный полный привод используют в своих автомобилях такие производители, как Audi (Quattro), BMW (xDrive), Mercedes (4Matic) и другие.

Принудительное подключение

Для внедорожников лучше всего реализовать полный привод с принудительным подключением. Он организован по стандартной схеме, отсутствует только центральный дифференциал. Ведущий мост находится сзади, подключаемый — передний. Крутящий момент передается на переднюю ось через раздаточную коробку с ручным управлением.

Водитель самостоятельно включает полный привод с помощью рычагов или кнопок управления перед преодолением труднопроходимой местности или например бездорожья. Включение раздаточной коробки обеспечивает прочное соединение между осями и равномерное распределение крутящего момента в равном соотношении. На панели загорается индикатор 4WD. Часто в конструкции дополнительно предусмотрена возможность жесткой блокировки дифференциалов полуосей и использования повышенных и пониженных передач.

При подключении полного привода компоненты трансмиссии подвергаются большим нагрузкам, и управляемость автомобиля значительно ухудшается. В нормальных условиях движения раздаточная коробка отключается, индикатор полного привода гаснет, и движение осуществляется на задней ведущей задней оси. Трансмиссия работает с меньшей нагрузкой, что продлевает срок ее службы и снижает расход топлива. Принудительный полный привод в основном применяется на внедорожниках. Например, Toyota Land Cruiser и Land Rover Defender.

Автоматическое подключение

Схема полного привода с автоматическим подключением создана с учетом возможности немедленного подключения второй оси к ведущей. Основной мост может быть как задним, так и передним. Когда регистрируется разница в скорости между колесами, фрикционная муфта межосевого дифференциала фиксируется по сигналу от блока управления и тяга начинает передаваться на все колеса. Некоторые модели предусматривают возможность отключения режима 4х4, и автомобиль становится с моноприводом. В моделях автомобилей Volkswagen используется полный привод 4Motion.

Основные составные элементы трансмиссии

Полный привод подразумевает передачу крутящего момента от силового агрегата на колеса обеих осей, благодаря чему и повышается проходимость по грязи.

Основная конструктивная особенность привода этого типа перед другими (передний, задний) — наличие в трансмиссии дополнительного узла – раздаточной коробки. Именно этот узел и обеспечивает распределение вращения по двум осям авто, делая ведущими все колеса.

В целом эта трансмиссия авто состоит из:

• сцепления;
• коробки переключения передач;
• раздаточной коробки;
• приводных валов;
• главной передачи обоих мостов;
• дифференциалов.

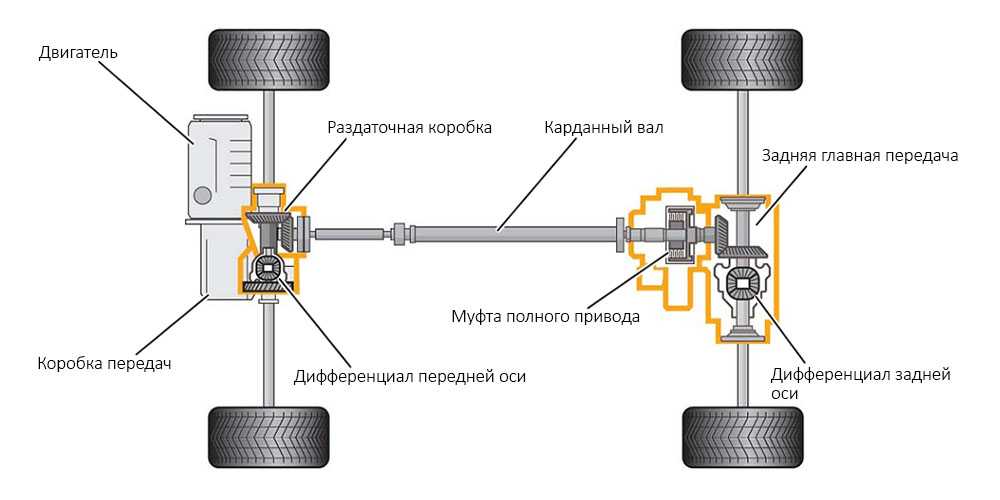

Вариант конструкции полноприводной трансмиссии (подключаемый автоматически)

Несмотря на использование одних и тех же составляющих, вариаций и конструктивных исполнений трансмиссии – множество.

Подбор типа привода

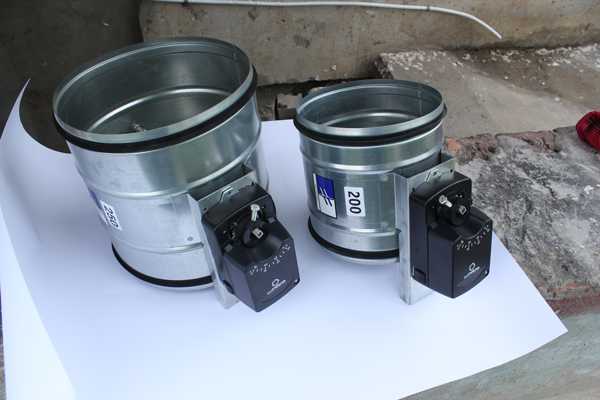

Электропривод заслонки должен соответствовать определенному типу воздушного клапана не только конструкцией, но и рядом других технических параметров. Если подключение привода к валу лопасти является непосредственным, для правильного выбора необходимо знать размеры вала и габариты самого привода. Это бывает актуальным, если для установки рычажного комплекса недостаточно свободного места.

Немаловажным является определение характера управления в зависимости от поставленных перед системой задач. Иногда заслонка просто перемещается между двумя-тремя положениями, однако бывают и другие способы – плавное движение между мертвыми точками, модуляция определенного диапазона и другие схемы работы.

Применять электропривод в системах, где заслонки регулируются однократно и после этого не меняют своего положения в течение долгого времени, нерационально. В таких комплексах обычно используются ручные устройства и механизмы, как правило, использующиеся для сезонной настройки подачи воздуха. Воздушная заслонка с электроприводом – оптимальный выбор для комплектации вентиляции, которая функционирует в разных режимах в течение всего года.

Ведомый диск сцепления

Ведомый диск выполняет связующую функцию: благодаря поверхности с высоким показателем трения он входит в зацепление со стальным маховиком двигателя с одной стороны и стальным прижимным диском – с другой, передавая вращение от маховика. В нормальном состоянии ведущий и ведомый диски плотно прижаты к маховику, при выжимании сцепления они расходятся.

В этой конструкции наибольшая нагрузка ложится на ведомый диск: со стороны маховика идет усилие, которое через ведомый диск передается на вал. Из-за нагрузок ведомый диск со временем приходит в негодность (изнашивается фрикционное покрытие), после чего требует замены.

Ведомый диск сцепления. 1. Держатель. 2. Ступица. 3, 5. Заклепки. 4. Накладка. 6. Обойма демпфера. 7. Диск демпфера. 8. Фрикционное кольцо демпфера. 9, 10. Пружины демпфера.

Диск сцепления решает сразу несколько задач: передача вращения, гашение колебаний, сопротивление износу, стойкость к высоким температурам, прочность, упругость (осевая податливость) и как можно меньший вес. Для решения этих задач применяют различные конструктивные приемы.

Основа диска – стальная пластина, к которой крепятся остальные компоненты. Ее конфигурация зависит от планируемой упругости и веса конструкции: фигурные лепестки (с поочередным расхождением от плоскости около 1 мм) обеспечивают более мягкое сцепление с маховиком, а следовательно, и более комфортные условия для пассажиров. Оптимальной в этом плане является сборная конструкция, в которой лепестки (или, как их еще называют, кнопки) из более тонкой стали крепятся к центральному диску.

Цельная конструкция (слева) и сборная основа (справа)

Для облегчения веса применяют различные модификации: лепестковую форму (самый жесткий вариант – трехлепестковый диск), вырезы, комбинированные материалы. Фрикционные накладки, идущие по окружности, позволяют включать сцепление мягко, а разделенные по лепесткам – более жестко, но точно.

Демпфирующая система предназначена для компенсации колебаний при включении сцепления. Комплект пружин, дисков и фрикционных колец принимает на себя рывки маховика, благодаря чему сцепление включается мягче, снижается шум и вибрация. В «жестких» вариантах, где важен не комфорт, а скорость и точность включения, используются диски без демпфера.

Работа демпфера

Функция фрикционных накладок с обеих сторон диска – сцепление с поверхностью маховика и ведущего диска, за счет чего и передается момент вращения. Поскольку сам диск работает в сложных условиях, поверхность накладок подвергается огромным нагрузкам, и чем агрессивней стиль вождения, тем быстрей они приходят в негодность.

Требования к накладкам достаточно строгие: устойчивость к высоким температурам (даже при аккуратном вождении диск нагревается до 200-250оС), износостойкость, отсутствие абразивных свойств («бережное» отношение к металлу маховика) и в то же время жесткое сцепление с металлом. До недавних пор в их состав входил асбест, который производители перестали использовать в связи с повышающимися экологическими требованиями. В настоящее время фрикционные накладки изготавливаются чаще всего из органики (95% рынка занимает продажа именно дисков с органическими накладками), а также керамики и металлокерамики, кевлара и карбоно-керамических составов. Для «гражданских» версий сцепления помимо органики подходит кевлар: этот материал сочетает в себе прочность, отличные показатели передачи вращения и бережное отношение к металлу маховика и прижимного диска. А вот карбон, керамика и особенно металлокерамика – варианты для тех, кто готов платить за точность сцепления ранним износом маховика и собственным комфортом.

Виды полного привода

Постоянный полный привод

Постоянный полный привод 4х4 – вид привода, при котором крутящий момент распределяется от двигателя одновременно на все колеса. Такой привод может использоваться на разных классах автомобилей с продольной или поперечной схемой расположения двигателя. Для оптимального распределения крутящего момента современные системы полного привода снабжены самоблокирующимися дифференциалами с возможностью распределения мощности по осям в разных соотношениях.

Элементы постоянного полного привода системы Quattro

Электроника координирует работу системы, получая сигналы от датчиков скорости вращения колес, и моментально изменяет соотношение мощности в зависимости от дорожных условий и характера движения. Данный тип полного привода является наиболее прогрессивной системой, обеспечивающей лучшую активную безопасность и динамику вождения.

Недостатки: повышенный расход топлива и постоянная нагрузка на элементы трансмиссии.

Фирменный постоянный полный привод на все колеса используют в своих автомобилях такие производители, как Audi (Quattro), BMW (xDrive), Mercedes (4Matic) и другие.

Принудительно подключаемый

Для автомобилей повышенной проходимости оптимальный способ реализации полного привода – принудительно подключаемый. Он устроен по стандартной схеме, отсутствует лишь центральный дифференциал. Ведущая ось – задняя, подключаемая – передняя. Крутящий момент на переднюю ось передается посредством раздаточной коробки, которая управляется вручную.

Схема и элементы подключаемого полного привода

Водитель самостоятельно включает привод всех колес посредством рычагов или кнопок управления перед преодолением сложного участка или, например, бездорожья. Включение раздаточной коробки обеспечивает жесткую связь между осями и распределение крутящего момента в равном соотношении. На приборной панели загорается индикатор полного привода. Часто в конструкции дополнительно предусмотрена возможность жесткой блокировки межколесных дифференциалов, а также использование повышенной и пониженной передач.

При включенном полном приводе элементы трансмиссии испытывают сильные нагрузки, управляемость автомобиля значительно ухудшается. В нормальных условиях движения раздаточная коробка отключается, и индикатор полного привода гаснет, движение продолжается с задней ведущей осью. Трансмиссия освобождается, что обеспечивает продление ее ресурса и снижение расхода топлива. Принудительно подключаемый полный привод применяется, в основном, на внедорожниках. Например, на Toyota Land Cruiser и Land Rover Defender.

Автоматически подключаемый

Схема автоматически подключаемого полного привода Схема автоматически подключаемого полного привода разработана с учетом возможности моментального подключения второй оси к ведущей. Основной привод – задний или передний. При фиксации разности вращения колес фрикционная муфта межосевого дифференциала замыкается по команде электроники, и мощность начинает передаваться на все колеса. Ряд моделей предусматривает отключаемый режим 4х4, и автомобиль становится моноприводным. Автоматически подключаемая система полного привода 4Motion применяется на моделях автоконцерна Volkswagen.

Электропривод

В качестве двигателей электропривода чаще всего применяют односкоростные асинхронные электродвигатели переменного тока с короткозамкнутым ротором. Асинхронная машина включается в трехфазную сеть, поэтому она должна иметь на статоре три фазные обмотки, создающие вращающееся магнитное поле, которое увлекает за собой ротор. Ротор вращается асинхронно, т. е. со скоростью, отличной от скорости поля. Обладая жесткой характеристикой (зависимостью крутящего момента от числа оборотов), эти двигатели обеспечивают постоянство мощности во всем диапазоне скоростей и незначительное изменение числа оборотов вала под нагрузкой.

Применение асинхронных электродвигателей с электрическим переключением скоростей путем изменения числа пар полюсов значительно упрощает коробки передач. Однако асинхронные электродвигатели с переключением скоростей обладают постоянным моментом на разных скоростях, что снижает их эффективность при малых оборотах.

Характерной частью большой группы электрических машин является коллектор — полый цилиндр, собранный из изолированных друг от друга медных колец. Наличие коллектора у машин переменного тока позволяет подвести фазы к ротору. Асинхронные электродвигатели с фазным ротором применяются для механизмов с плавным, ступенчатым пуском в тяжелых условиях при продолжительном режиме работы.

Использование электродвигателей постоянного тока, частоту вращения которых в достаточно широких пределах можно регулировать (при постоянной мощности в определенном диапазоне скоростей) изменяя поле возбуждения, оказывается более предпочтительным, т. к. значительно упрощает коробку передач.

В двигателях постоянного тока коллектор обеспечивает постоянный по направлению вращающий момент. Область применения коллекторных машин, в особенности машин постоянного тока, достаточно обширна, а наличие простых и малогабаритных выпрямительных устройств позволяет подключать их к сетям переменного тока. Особенно ценное свойство коллекторной машины постоянного тока — возможность плавного (бесступенчатого) регулирования частоты вращения ротора.

Синхронной называется электрическая машина, скорость вращения ротора которой связана постоянным отношением с частотой сети переменного тока, в которую эта машина включена. Синхронные электродвигатели целесообразны в тех случаях, когда необходим двигатель, работающий при постоянной скорости. У синхронных двигателей КПД несколько выше, а масса на единицу мощности ниже, чем у асинхронных двигателей, рассчитанных на ту же частоту вращения.

Для осуществления вспомогательных движений нередко используют электромагниты.

Как устроен и работает полный привод Subaru

«Расскажите про работу полного привода Subaru, а именно — про распределение момента 60×40. Как он работает?»

Хорошо, что автор вопроса указал соотношение (60/40), хотя было бы лучше, если бы он уточнил еще и модель, а также годы ее выпуска. Ведь, несмотря на общее фирменное обозначение Symmetrical AWD, на автомобилях марки Subaru в зависимости от модели, года выпуска и рынка сбыта применяются совершенно разные полноприводные трансмиссии!

Дабы не запутывать читателей и не перегружать ответ перечислением и описанием всех возможных вариаций, кратко пробежимся по принципиальным схемам полного привода, применяемым на современных Subaru, и чуть подробнее остановимся на той, которая, как нам кажется, интересует автора вопроса.

Версии с механической коробкой передач имеют «честный» постоянный полный привод. Как правило, это схема CDG с симметричным межосевым дифференциалом, блокирующимся при помощи вискомуфты. Считайте, чистая механика, дополненная гидравликой, без какого-либо электронного управления. На некоторые модели, в частности Forester, также устанавливают задний межколесный дифференциал, блокируемый при помощи вискомуфты. Кроме того, на ряде моделей используется понижающая передача.

Но «заряженные» WRX STi оснащаются несимметричным дифференциалом, который обеспечивает перераспределение крутящего момента в пользу задних колес. Соотношение зависит от поколения «стихи», но находится на уровне 41:59 – 35:65. При этом «центр» имеет изменяемую (принудительно или автоматически) степень блокировки при помощи электромагнитной муфты. Данная система известна под названием Driver Controlled Center Differential (DCCD). На задней оси, кроме того, установлен «самоблок».

Для «заряженных» версий Subaru с автоматической трансмиссией (та же Impreza WRX STi, а также Forester S-Edition и Legacy GT) в свое время была предложена схема, получившая название Variable torque distribution AWD (VTD). В ней используется несимметричный планетарный дифференциал (45:55 в пользу задних колес), блокируемый с помощью электронно-управляемой многодисковой муфты. В качестве опции в заднем межколесном дифференциале также может быть установлена вискомуфта.

Наконец, Subaru с автоматическими трансмиссиями и вариаторами Lineatronic оснащаются системой полного привода с активным распределением крутящего момента Active torque split AWD (ACT). Судя по всему, именно про нее и спрашивает наш читатель. В зависимости от поколения и года выпуска имеются определенные конструктивные отличия, но принцип действия ACT остается неизменным.

В отличие от вышеназванных схем межосевого дифференциала здесь нет, за передачу крутящего момента к задним колесам отвечает электронно-управляемая муфта. Ну а главное — такие Subaru имеют более «переднеприводный» характер на скольких покрытиях, поскольку соотношение в нормальных условиях здесь 60:40 в пользу передних колес!

При этом перераспределение тяги зависит от целого ряда параметров (выбранный режим коробки, скорость вращения передних и задних колес, положение педали «газа» и т.д.), на основании которых блок управления и «решает», насколько жестко зажать фрикционы и сколько момента перебросить на заднюю ось. Поэтому соотношение меняется в режиме реального времени и может варьироваться в пределах 90:10 – 60:40 в пользу передней оси. Кстати, задний межколесный дифференциал на ряде моделей также может быть оснащен вискомуфтой в качестве автоматической блокировки.

Сказать, что Subaru с ACT имеют «ненастоящий» полный привод нельзя: в отличие от многих моделей других марок с подключаемой задней осью здесь тяга к задним колесам поступает всегда. Но до «равноправного» соотношения 50:50 дело все же не доходит, в целом на скользких покрытиях такие автомобили управляются несколько иначе, нежели версии с механическим дифференциалом. Впрочем, все эти особенности раскрываются в далеко не стандартных режимах движения, а в «гражданских» даже опытный водитель вряд ли определит, какая из вариаций Symmetrical AWD использована.

Иван КРИШКЕВИЧ ABW.BY

Найти и купить необходимые б/у запчасти к Subaru вы можете, воспользовавшись поиском сайта-агрегатора BAMPER.BY. Здесь собрано более 3.600 предложений для автомобилей этой марки с фотографиями и ценой каждой детали. BAMPER.BY — ищи запчасти правильно!

Основные параметры и характеристики УПП

Ниже в тексте будут приведены схемы аппаратов плавного запуска для изучения и собственноручного изготовления. Для тех, кто не готов осуществить плавный пуск асинхронного электродвигателя своими руками, полагаясь на готовое изделие, будет полезной информация о существующих разновидностях софт стартеров.

Пример аналогово и цифрового УПП, в модульном исполнении (устанавливается на DIN-рейку)

Одним из главных параметров при выборе УПП является мощность обслуживаемого электромотора, выраженная в киловаттах. Не менее важным является время разгона и возможность регулировки интервала запуска. Данными характеристиками обладают все существующие софт стартеры. Более совершенные УПП являются универсальными и позволяют настраивать параметры мягкого запуска в широком диапазоне значений относительно характеристик двигателя и требований технологического процесса.

Пример универсального софтстартера

В зависимости от типа софт стартера в них могут присутствовать различные опции, повышающие функциональность аппарата и позволяющие осуществлять контроль работы электродвигателя. Например, при помощи некоторых УПП возможно осуществление не только плавного запуска электромотора, но и его торможение. Более совершенные софт стартеры осуществляют защиту двигателя от перегрузок и позволяют также регулировать вращательный момент ротора при пуске, останове и работе.

Пример различий в технических характеристиках различных УПП от одного производителя

Разновидности софт стартеров

По способу подключения УПП подразделяются на три вида:

1. Однофазные. Регулируют пусковое напряжение на одной фазе для уменьшения пускового момента. Обладают ограниченной функциональностью и не снижают пусковой ток. В виду удешевления полупроводниковых силовых ключей, однофазные УПП применяются редко.

   Структурная схема однофазного УПП

2. Двухфазные. Осуществляют регулировку пускового тока по двум фазам, что позволяет улучшить динамические характеристики запуска двигателя, но не решают проблему с несимметричной «просадкой» напряжения. Используется в основном радиолюбителями, осуществляющими плавный пуск асинхронного электродвигателя своими руками, схема устройства приведена ниже.

   Структурная схема двухфазного УПП

3. Трехфазные. Дают максимально возможное уменьшение пускового момента, снижая пусковой ток до минимально возможной трехкратной перегрузки. Позволяют осуществлять большой набор функций помимо плавного разгона – регулировку момента, торможение, слежение за параметрами, дистанционное управление, защиту от тепловых перегрузок, и т. д.

   Структурная схема трехфазного УПП

УПП своими руками

Для самостоятельного изготовления УПП используемая схема плавного пуска асинхронного двигателя своими руками будет зависеть от возможности и навыков мастера. Самостоятельное смягчение пусковых перегрузок при помощи автотрансформатора доступно практически любому пользователю без специальных знаний, но данный способ является неудобным ввиду необходимости ручной регулировки старта электродвигателя. В продаже можно встретить недорогие устройства плавного запуска, которые придется самостоятельно подключить к электроинструменту, не обладая глубокими познаниями в радиотехнике. Пример работы до и после софт стартера, а также его подключение показано на видео ниже:

Современные софт стартеры имеют внутри сложную электронную начинку из множества электронных деталей, работающих под управлением микропроцессора. Поэтому для изготовления аналогичного УПП своими руками по имеющимся в сети интернет схемам необходимо не только мастерство радиолюбителя, но и навыки программирования микроконтроллеров.

Положительные и отрицательные стороны

Полный привод имеет ряд достоинств перед другими типами. Основными из них можно выделить:

• Эффективное использование мощности силовой установки;
• Обеспечение улучшенной управляемости авто и его курсовой устойчивости на разных видах покрытия;
• Повышенная проходимость авто.

Противовесом достоинств выступают такие негативные качества, как:

• Повышенное потребление топлива;
• Сложность конструкции привода;
• Большая металлоемкость трансмиссии.

Несмотря на отрицательные качества, автомобили, у которых имеется полный привод, пользуются спросом и очень популярны даже среди автолюбителей, за город практически никогда не выезжающих.

Источник

Характеристики УПП

Основными критериями выбора УПП являются диапазон ограничения тока, степень защиты корпуса, допустимое количество пусков за единицу времени, номинальный ток и напряжение, допустимая мощность электродвигателя, возможность параллельного включения шунтирующего электроаппарата. Выбор устройства осуществляется по стандартным методикам.

При выборе УПП также необходимо учесть наличие следующих функций:

• Запуск в функции тока или напряжения. Устройства плавного пуска с такой функцией применяют при ограниченной мощности питающей сети. Такие УПП позволяют осуществлять регулировку тока и избежать перегрева кабелей, сработки защиты, остановку генераторов, чувствительных к резким колебаниям потребляемого нагрузкой тока. Для технологического оборудования, где недопустим быстрый пуск с повышенным моментом, используют УПП с пуском в функции напряжения. Такие устройства плавно увеличивают напряжение в обмотках электрических машин. Для более точной регулировки используют УПП с обратной связью по току и напряжению.
• Количество фаз. Для пуска электродвигателей используются УПП с регулировкой электрических параметров по одной, двум и трем фазам. Устройства первых двух типов используются для привода оборудования с нечастым запуском, так как несимметричная нагрузка в момент пуска отрицательно сказывается на работе электрической машины.
• Наличие шунтирующего контактора. При завершении переходного процесса целесообразно отключить подачу тока через устройство плавного пуска, чтобы исключить перегрев симистров. Это достигается параллельным включением в цепь контактора, который замыкает силовые контакты после разгона электродвигателя. Существуют модели УПП, не предусматривающие параллельного подключения контакторов, однако, для мощного двигателя лучше выбрать устройство с шунтирующим коммутирующим аппаратом.
• Функции защиты. Многие УПП имеют встроенную защиту от перегрева самого устройства, изменения частоты питающего напряжения, снижения величины выходного тока, а также функции отключения нагрузки при превышении времени разгона, обрыва фаз, неравномерной нагрузки. В некоторых моделях также возможно подключение датчика нагрева обмоток электродвигателя. Для защиты привода с УПП от коротких замыканий необходимы предохранители или автоматические выключатели.
• Функции регулирования скорости. Существуют УПП, где реализована возможность снижения частоты вращения электродвигателя. Однако, УПП не заменяют частотный преобразователь. Регулировка скорости осуществляется ступенчато. При длительной работе на пониженной скорости УПП сильно перегревается. Устройство плавного пуска не обеспечивает долговременной работы двигателя в режиме пониженной скорости. Такие режимы применяются при регулировке и наладке производственного оборудования.
• Режим торможения. Для приводов инерционного оборудования следует выбрать УПП с функцией торможения. В этом режиме на обмотки электродвигателя подается напряжение, вызывающее торможение электрической машины. Такие устройства применяют для подъемников, транспортеров, тяговых вентиляторов.
• Контроль состояния байпасного контактора. При незамкнутых силовых контактах шунтирующего контактора по достижении номинальной частоты вращения ротора электродвигателя, УПП осуществляет отключение привода.
• Пуск с максимальным моментом. Устройства плавного пуска с этой функцией подают на обмотки номинальное напряжение питающей сети. После резкого пускового толчка, напряжение ограничивается. Далее разгон электрической машины осуществляется в плавном режиме. УПП с такой функцией используется для приводов оборудования с включением под значительной нагрузкой.

Способы пуска асинхронных электродвигателей

Для запуска асинхронных двигателей используется разные методы. На практике наибольшее распространение получили следующие способы: Б.

• Изменение конструкции электродвигателей (роторы с глубокими пазами, типа “двойная беличья клетка”).
• Прямой пуск.
• Запуск на пониженном напряжении.
• Частотный пуск.

Двигатели специальной конструкции существенно дороже обычных электрических машин, что сильно ограничивает их применение.

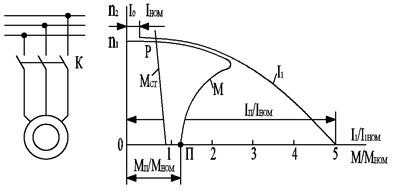

Прямой запуск

Самая простая схема пуска асинхронных электрических машин с короткозамкнутым ротором – непосредственное подключение к сети. Подача напряжения на статорные обмотки осуществляется замыканием силовых контактов магнитного пускателя или контактора.

При прямом пуске электрической машины момент силы на валу значительно меньше номинального. Кроме того, запуск на полном напряжении вызывает броски тока и снижение напряжения. Прямой запуск применяется:

• При низкой мощности электрической машины.
• Для технологического оборудования, не нуждающегося в плавном разгоне.
• Для механизмов с запуском без нагрузки.

Такой способ непригоден для приводов инерционного оборудования, устройств нетребовательных к величине пускового момента, при ограниченной мощности электросети.

Пуск на пониженном напряжении

Запуск асинхронных электрических машин на сниженном напряжении реализуется при помощи нескольких схем:

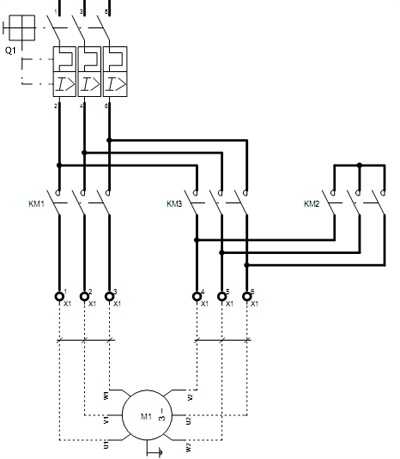

Переключением обмоток статора “звезда-треугольник”.
Подключением через трансформатор.
Включением в цепь обмоток статора пусковых резисторов или реакторов.

Принцип действия первой схемы основан на пуске электрической машины при подключении обмоток “звездой”. После разгона двигателя коммутационные аппараты переключают их на “треугольник”. Этим достигается 3-х кратное снижение пускового тока.

При этом пусковой момент на валу также снижается более чем на 30%. Кроме того, преждевременное переключение также вызывает скачки тока до величин, возникающих при прямом запуске. Такой способ также непригоден для инерционного оборудования и установок, запускаемых под нагрузкой.

Для устранения недостатков электродвигателей с короткозамкнутым ротором также применяют автотрансформаторные схемы пуска.

При этом устройство для преобразования напряжения включают последовательно в цепь обмоток электрической машины. Эта схема обеспечивает плавный разгон и уменьшение пускового тока. Через автотрансформаторы подключают приводы мощных установок и оборудования со значительным моментом сопротивления.

Высокая стоимость элементов схемы, скачок тока при переходе на полное напряжение ограничивают ее применение.

Широко применяются также реакторные и резистивные схемы пуска. Для снижения напряжения к обмоткам последовательно подключают резисторы или катушки, обладающие реактивным сопротивлением. Запуск осуществляется при включении в цепь последовательно включенных элементов с активным или индуктивным сопротивлением.

При разгоне двигателей реакторы и пусковые сопротивления постепенно шунтируются и выключаются из цепи. Недостатком этого метода является высокая стоимость оборудования, значительно сниженный пусковой момент.

Частотный пуск

Такой способ старта и разгона основан на зависимости момента и скорости вращения вала электродвигателя от частоты питающего напряжения на обмотках. Для изменения этой характеристики применяют частотные преобразователи. Запуск через ПЧ решает все проблемы старта и разгона асинхронного электродвигателя. Однако, эти устройства имеют высокую цену, большие габариты, а также являются источником высших гармоник.

Классификация электроприводов

По количеству и связи исполнительных, рабочих органов:

• Индивидуальный, в котором рабочий исполнительный орган приводится в движение одним самостоятельным двигателем, приводом.
• Групповой, в котором один двигатель приводит в действие исполнительные органы РМ или несколько органов одной РМ.
• Взаимосвязанный, в котором два или несколько ЭМП или ЭП электрически или механически связаны между собой с целью поддержания заданного соотношения или равенства скоростей, или нагрузок, или положения исполнительных органов РМ.
• Многодвигательный, в котором взаимосвязанные ЭП, ЭМП обеспечивают работу сложного механизма или работу на общий вал.
• Электрический вал, взаимосвязанный ЭП, в котором для постоянства скоростей РМ, не имеющих механических связей, используется электрическая связь двух или нескольких ЭМП.

Советуем изучить — Классификация электроизмерительных приборов, условные обозначения на шкалах приборов

По типу управления и задаче управления:

• Автоматизированный ЭП, управляемый путём автоматического регулирования параметров и величин.
• Программно-управляемый ЭП, функционирующий через посредство специализированной управляющей вычислительной машины в соответствии с заданной программой.
• Следящий ЭП, автоматически отрабатывающий перемещение исполнительного органа РМ с заданной точностью в соответствии с произвольно меняющимся сигналом управления.
• Позиционный ЭП, автоматически регулирующий положение исполнительного органа РМ.
• Адаптивный ЭП, автоматически избирающий структуру или параметры устройства управления с целью установления оптимального режима работы.

По характеру движения:

• ЭП с вращательным движением.
• Линейный ЭП с линейными двигателями.
• Дискретный ЭП с ЭМП, подвижные части которого в установившемся режиме находятся в состоянии дискретного движения.

По наличию и характеру передаточного устройства:

• Редукторный ЭП с редуктором или мультипликатором.
• Электрогидравлический с передаточным гидравлическим устройством.
• Магнитогидродинамический ЭП с преобразованием электрической энергии в энергию движения токопроводящей жидкости.

По роду тока:

• Переменного тока.
• Постоянного тока.

По степени важности выполняемых операций:

• Главный ЭП, обеспечивающий главное движение или главную операцию (в многодвигательных ЭП).
• Вспомогательный ЭП.
• Привод передач.
