Как работает полный привод: плюсы, минусы, особенности устройства

Применение вискомуфты

Вязкостная муфта, в основном, устанавливается на автомобили с повышенной проходимостью в качестве автоматической блокировки межосевого дифференциала (например, на автомобилях Jeep Grand Cherokee и Range Rover HSE ). Однако вискомуфта также может использоваться вместе с шестеренчатым свободным дифференциалом, выступая в роли вспомогательного механизма автоматической блокировки. Отметим, что муфта с дилатантной жидкостью – это самый простой и дешевый способ связать обе оси автомобиля. Эффективности и точности этого механизма в большинстве случаев достаточно для предупреждения проскальзывания передних колес машины относительно задних на обычном дорожном покрытии. Однако сейчас автопроизводители все больше отказываются от установки вискомуфт из-за их несовместимости с системой ABS.

Как работает полный привод автомобиля

Полный привод (ПП, 4WD, 4×4, AWD, Four Wheel Drive) – разновидность трансмиссии, у которой крутящий момент от мотора передается на все четыре колеса транспортного средства. Изначально такое решение использовалось только на грузовых автомобилях и тяжелых внедорожниках. Но сегодня система ПП используется и на обычных машинах, выполненных по схеме кузова седан или универсал. 4WD оснащаются как иностранные, так и отечественные транспортные средства.

Использование трансмиссии ПП позволяет серьезно увеличить проходимость автомобиля, а такое транспортное средство можно использовать на сильном бездорожье. Также машиной будет легче маневрировать (например, совершать развороты или делать обгон). Однако машины с полным приводом потребляют значительно больше топлива (в среднем 17-23 литра масла на 100 км пробега), а стоят такие машины в 1,5-2 раза дороже авто с задним или передним приводом.

Принцип работы полного привода зависит от применяемой схемы 4×4. Но чаще всего используется конструкция следующего типа:

При сгорании/детонации топлива в камере внутреннего сгорания создается механическая работа и тепло нагрева. Работа преобразуется в крутящий момент, который передается на трансмиссию транспортного средства.
Крутящий момент механическим способом передается сперва на коробку передач, а потом на вспомогательное устройство – на дифференциал и/или раздаточную коробку.
Раздаточная коробка позволяет выбрать, куда будет передаваться крутящий момента (на одну ось или на две). Тогда как дифференциал позволяет распределить момент между осями.
Дополнительные дифференциалы также устанавливаются на колесах. Система с несколькими дифференциалами и коробкой позволяет распределить вращательный момент в нужных пропорциях на оси.
В результате на авто синхронно вращаются сразу две оси – задняя и передняя. Оси соединяются с колесами, поэтому в движении по дороге принимает участие сразу четыре колеса.

Итак перейдем непосредственно к сравнению

Среди «плюсов» переднеприводных авто можно выделить:

Более легкая и компактная сборка, а значит и более легкий вес, следовательно автомобиль будет более экономичным. Учитывая нынешние цены на топливо, экономичность, пожалуй, самый главный параметр при выборе автомобиля.
С FWD удобнее парковаться, поскольку ведущие колеса направлены в сторону предположительной парковки, это очень актуально в зимнее время.
Переднеприводные автомобили имеют лучшую проходимость. Это объясняется тем, что передние ведущие колеса нагружены массой двигателя, что обеспечивает прекрасное сцепление ведущих колес с дорогой переднеприводного автомобиля.
При поворотах ведущие колеса поворачиваются в сторону поворота, а не идут по касательной к траектории движения автомобиля, что позволяет более полно реализовать энергию двигателя для движения по заданному направлению.

Несмотря на такое количество серьезных преимуществ есть у переднего привода и недостатки.

Среди «минусов» переднеприводных авто можно выделить:

Недостаточная маневренность или «поворачиваемость».
В автомобилях с FWD на передние колеса возложены сразу две функции: управление и тяговая сила, задняя пара колес просто вращается, выполняя роль тележки. Именно по этому управляемость переднеприводных авто уступает заднеприводным «собратьям».
Передний привод не позволяет реализовать более ~250 л. с. (без учета движения по прямой).
На машинах с FWD на скользкой дороге риск заноса ведущих колес очень велик, при этом его практически невозможно контролировать. Для начинающего водителя это может стать настоящим испытанием, исход которого иногда весьма плачевный.
Когда переднеприводный автомобиль трогается, машина как бы «присаживается на задок», в результате снижается сцепление ведущих передних колес с дорогой, нередко это заканчивается пробуксовкой колес вплоть до полного застревания машины на месте.
Развесовка 50/50 на автомобилях с передним приводом невозможна.
В случае заноса водителю машины с FWD необходимо действовать с точностью до наоборот по сравнению с заднеприводными машинами. Переднеприводному авто чтобы справиться с небольшим заносом по ровной дороге необходимо чуть-чуть поддать «газу», это стабилизирует курс автомобиля. Иногда пересаживаясь с RWD на FWD, водители забывают об этом и начинают тормозить или сбрасывать скорость как на заднем приводе, в итоге попадают в неприятные, а иногда и фатальные ситуации.

Возможно вы узнали что-то новое? Наверное сейчас вы начали сомневаться в то, правильно ли выбрали привод своего автомобиля? Не спешите подводить итоги, ведь впереди еще «за и против» заднего привода.

Среди «плюсов» заднеприводных автомобилей:

Лучшая управляемость и «чувствительность» руля.
У каждой оси свое предназначение передняя — для управления, задняя — для тяги.
На машинах с RWD большое преимущество во время разгона, поскольку задние колеса нагружаются во время трогания, из-за чего увеличивается сцепление колес с дорогой.
На заднеприводных авто возможен контролируемый занос «задка», если же занос недопустим или нежелателен, с ним без особого труда можно справиться. Интуитивно управление автомобилем с RWD намного проще переднеприводного аналога.

Среди «минусов» заднеприводных автомобилей:

Увеличенный вес за счет более громоздкой конструкции, следовательно большие потери и перерасход топлива.
Карданный тоннель вдоль всего салона.
Заднеприводный автомобиль уступает по проходимости переднеприводному.

Возможно кому-то покажется, что минусов немного и автор, то есть я, явно «подыгрывает» машинам с RWD. Однако это не так, недостатков действительно не так много, возможно именно по этой причине задний привод превосходит передний по количеству экземпляров, а также поклонников этого типа привода. К слову сказать, переднеприводные авто и спорт — несовместимые вещи, почему читайте выше.

Достоинства и недостатки переднеприводных авто

Передача крутящего момента от силового агрегата передним колесам – удачное решение для микро– и малолитражек, занимающих огромный сегмент рынка. В чем плюсы данной конструкции:

подобная схема технически проще и дешевле в реализации, что влияет на конечную стоимость автомобиля;
общая масса элементов трансмиссии снижена за счет отсутствия кардана и редуктора;
задняя часть авто свободна от вращающихся деталей, а центральный тоннель в салоне отличается небольшим размером и практически не мешает пассажирам;
весь износ приходится на передние скаты, протектор на задних шинах стирается очень медленно.

Хотя конструкция переднеприводной трансмиссии отличается простотой, ремонтировать малолитражку проблематичнее. Судите сами: к элементам передней подвески добавлены полуоси с шарнирами, что усложняет разборку ходовой части. Доступ к ремню ГРМ и привода генератора довольно неудобен, как и к остальным агрегатам, размещенным под капотом.

Есть и другие негативные стороны:

«Атмосферный» двигатель мощностью 200 л. с. и выше с большим трудом помещается в моторный отсек вместе с коробкой. Нарушается так называемая развесовка, передняя часть машины прилично нагружена, а задняя – пуста.
Более легкий мотор с турбонаддувом занимает подкапотное пространство очень плотно. Без разборки можно только проверить уровни жидкостей и сменить воздушный фильтр.
Вследствие малых углов поворота колес, ограничиваемых шарнирами полуосей, увеличен радиус полного разворота.
Для управления механической коробкой передач нужен удлинитель рычага – кулиса, снижающая точность включения скоростей.

Для водителей – новичков и женщин технические достоинства переднеприводных машин не так важны, как эксплуатационные. Да и бывалые автомобилисты не прочь ездить с комфортом, поэтому сравнивать авто необходимо по всем критериям.

Плюсы заднего привода

Задний привод не может похвастаться таким списком положительных моментов. Их у него немного, но они очень весомы:

Подкапотное пространство позволяет компоновать их большими двигателями и коробками передач;
Распределение масс на передние и задние колёса ближе к пропорции 50/50, что упрощает процесс настройки подвески и управляемости автомобиля. Экспертное мнение однозначно: мощность в 200 л. с. для переднеприводных автомобилей, не снабжённых сложными системами электронной стабилизации, является пределом, после которого управляемость автомобиля выходит из-под контроля. Задний привод готов “приютить” без каких-либо проблем и 300 л.с. и 500 л.с. При старте продольное ускорение “загружает” задние колёса и в случае заднеприводного автомобиля это позволяет ему использовать свою мощь на 100%.
Переднеприводной автомобиль будет пробуксовывать из-за недостаточной загруженности ведущих колёс.

Дополнительными бонусами можно назвать:

более равномерный износ передних и задних шин;
отсутствие передачи реактивного момента на рулевое колесо при разгоне автомобиля;
меньший радиус разворота автомобиля;
отсутствие кулисного механизма делает переключение передач более комфортной.

Кроме того, к опосредованным плюсам заднего привода можно записать однозначные минусы переднего привода, которые до недавнего времени заключались в следующем:

Более высокая нагрузка на рулевое колесо из-за нагруженности передней оси. Только с появлением ГУРов в 90-х годах ХХ века это стало неактуально;
При разгоне реакция передается на рулевое колесо. Руль начинает дрожать и для безопасности его необходимо держать крепче;
Проблемы с шумо- и виброизоляцией заставили производителей применять сложные варианты крепления двигателей;
Компоновочные сложности с поперечным размещением двигателей большой мощности. V-образные двигатели ставились продольно и это увеличивало нагрузку на переднюю ось и ухудшало управляемость автомобилем.
Трудности с компоновкой для автоматической коробки передач. Автомобильный тренд еще в 80-х годах прошлого века предписывал применение на больших и мощных машинах АКПП. Поперечное размещение коробки передач было не простым решением, которое сказалось на качестве переднеприводных “автоматов”.

Стоит признать, что прогресс не стоял на месте и многие очевидные минусы переднего привода стали не столь очевидными. Появились мощные моторы с турбонаддувом, которые имели скромные габариты и облегчили решение компоновочных задач. Также, как и больший функционал новых автоматических коробок передач. Для гашения вибраций и шума моторного отсека стали применять гидроопоры, улучшились и сами подвески.

Некоторые из названных плюсов переднего привода – это недостатки заднего привода, к которым относятся:

Более дорогая сборка автомобиля (менее технологичны);
Большая масса автомобиля (при прочих равных условиях);
Уменьшение полезного объема салона и комфорта задних пассажиров из-за наличия продольного тоннеля для карданного вала;
Проходимость машины по бездорожью хуже.

Различие в управляемости передне- и заднеприводных автомобилей

Управляемость на современных автомобилях не является следствием одного лишь компоновочного решения. Многое зависит от настроек подвесок, рулевого управления и наличия большого количества электронных опций.

При движении по сухой, прямой и твердой дороге заметить разницу между приводами не совсем просто. Все различия их “поведения” становятся заметны при прохождении поворотов. Заднеприводные автомобили склонны к заносу, переднеприводные – к сносу передней оси. Это находит отражение в разных приемах управления машиной в соответствующих ситуациях: передний привод свалится в занос позже, но внезапно, а задний раньше, но прогнозируемо. Заднеприводные автомобили лучше подходят для опытных водителей. Отмечено, что в гололед в кювете оказывается почти равное количество автомобилей с передним и задним приводом.

Основное преимущество переднего привода – лучшая курсовая устойчивость. На скользком покрытии автомобиль не болтается при разгоне и уверенно, как по линейке, идет по снежной дороге.

Обнаружение опасных участков

Водители обычно не сразу чувствуют, что пропало сцепление между машиной и дорогой. Определить образование гололеда удается по следующим признакам:

Туман и белый налет на стеклах при отрицательной температуре. Иней появляется и на дороге, а затем в некоторых участках леденеет.
Нестабильное вождение. Даже на ровных участках машина начинает отклоняться в разные стороны, а на кочках рыскать.
Шум от колес. Летняя резина на льду шипит, привычного гула во время движения при этом неслышно.
Вынос на обочину. Езда на высокой скорости особенно опасна, при наличии гололеда авто занесет на ближайшем повороте.

Проверить состояние дороги можно и во время торможения. Достаточно слегка надавить на педаль, если при этом сработала АБС и слышен шум проскальзывания, то на дороге есть лед.

avtoexperts.ru

Рынок поддержанных автомобилей полон полноприводных кроссоверов, и не только. Большинство из них имеют так сказать не совсем полноценную систему полного привода, реализованную вискомуфтой. Чаще всего, такой узел встречается на автомобилях Toyota середины 2000-ых годов, и на таких асфальтных машинах многие, покупая полноприводную машину, к примеру RAV4 первого и второго поколения, очень сильно удивляются тому, что по факту покупают моноприводный универсал, по причине вышедшей из строя вискомуфты. Такая система полного привода у Toyota называется V-flex.

На фото — вязкостная муфта

Сегодня я предлагаю на примере этой системы полного привода, разобрать подробней, что же такое вискомуфта, как она работает, и стоит ли покупать автомобиль с системой полного привода, построенной вокруг нее.

Вискомуфта представляет собой механическое устройство, которое передает или стабилизирует крутящий момент, за счет вязкой жидкости. Устройство вискомуфты такое: в закрытом герметичном корпусев котором установлен пакет плоских круглых дисков, имеющих перфорацию. Диски сформированы таким образом, что ведомые и ведущие диски, перемещаются и находятся друг от друга на очень малом расстоянии. Жидкость, заполняющая корпус муфты на основе силикона имеет свойство менять вязкость при интенсивном перемешивании и нагреве, за счет чего зазор между дисками буквально сказать склеивается вязкой жидкостью, за счет ее расширения.

Устройство вискомуфты

Другими словами, работа вискомуфты зависит от разности скорости вращения ведомого и ведущего дисков, за счет чего меняются физические свойства кремний – органического вязкого вещества.

Месторасположение и схема работы вискомуфты

Такая система далеко не безупречна по причине того, что нет какой то регулировки смыкания дисков, и грубо говоря, все пущено на самотек, в прямом смысле этих слов, и зависит от свойств вязкой жидкости. Так же, к минусам можно отнести значительное время, которое требуется на срабатывание муфты. Это не так страшно, когда вискомуфта используется для включения привода вентилятора охлаждения радиатора, вот когда на включение полного привода требуется несколько минут, они могут стать фатальными. Так же, нельзя принудительно включить систему полного привода, и уже тем более ее заблокировать.

Если говорить об узле, то вискомуфта довольно простой, и как следствие недорогое устройство, которое не подлежит ремонту, и обычно ходит весь срок службы автомобиля. Выйти из строя она может только по причине долгой работы, и чаще всего она просто клинит. Что опять же, говорит о недостатках такого полного привода, ведь если вы где-то застрянете, придется много буксовать, и первое, что вас подведет – это вискомуфта.

Устройство в разобранном виде

Вискомуфта не ремонтопригодна, и ее проще купить новую, или контрактную, чем производить вскрытие. К тому же, далеко не каждый мастер возьмется за такую работу, и уж тем более, только единицы смогут ее успешно починить.

На сегодняшний момент, от вискомуфт в системах полного привода отказались уже все автопроизводители, сделав упор на гидромеханические или электромагнитные муфты, так как их работу куда проще регулировать, и в современных автомобилях, напичканных электроникой они более уместны, так как вискомуфту практически невозможно использовать в автомобилях, оборудованных антиблокировочными системами и системами стабилизации.

Я бы ни в коем случае не рекомендовал к покупке автомобиль с системой полного привода, в основе которой стоит вязкостная муфта. Откровенно говоря, это прошлый век. На рынке полно кроссоверов и просто полно приводных седанов и универсалов, которые оснащены подключаемым полным приводом в основе которых муфты Haldex (Volkswagen Tiguan, Opel Mokka, Ford Kuga), Dynamax (полно приводные модели Kia или Hyundai ) или вообще дифференциал Torsen (преимущественно дорогие модели Audi, оборудованные системой полного привода quattro). Это современные AWD системы, которые способны обеспечить и высокую проходимость, и безопасность в движении, как для людей в автомобиле, так и вне его.

Устройство муфты Халдекс 5-го поколения

электромуфта Mazda CX-9

Что из себя представляет карданный вал!

Карданный вал – это элемент конструкции автомобиля, передающий вращательное движение от двигателя посредством съема усилия с вторичного (выходного) вала коробки переключения передач (КПП). Классический карданный вал до сих пор применяется на грузовиках и полноприводных автомобилях.В случае полностью заднего привода он соединяет вторичный вал коробки передач (причем без разницы, механической или автоматической) с приводом задних колес.Кардан присоединяется к вторичному валу КПП через эластичную муфту с помощью 6 болтов.Это соединение крепится к кузову так называемым подвесным подшипником, который, как и всякая высоконагруженная деталь, регулярно выходит из строя и стучит под ногами водителя. Этот характерный стук известен всем владельцам заднеприводных автомобилей. Но если владелец машины с передним приводом заявит вам, что у него бьет подвесной подшипник – вы можете смело его игнорировать. Поскольку у переднеприводных автомобилей система передачи крутящего момента на колеса происходит иным способом, и подвесных подшипников у переднего привода просто не существует. Если спросить человека, разбирающегося в автомобилях поверхностно: сколько передач вращательного движения есть в конструкции автомобиля, то он скажет 4 или 5 и задняя – в зависимости от КПП. И лишь серьезный автомобилист скажет, что есть еще одна передача. Которая называется главной и передает вращательное движение непосредственно на колеса. На конце карданного вала (я говорю о классической схеме машины с задним мостом) имеется шестерня, которая вращает большую – так называемую планетарку. Через набор шестерен-сателлитов – называемую дифференциалом – она распределяет вращательное усилие между задними полуосями. Устройство дифференциала достаточно просто, но его трудно объяснить на словах, не приводя схем.Смысл работы дифференциала в том, чтобы крутящий момент главной передачи правильно распределялся между колесами. Если автомобиль едет прямо, то соотношение будет 50/50.

Если же автомобиль едет по крутому повороту, то внешнее колесо вынуждено вращаться быстрее внутреннего. Дифференциал передает большую часть крутящего момента внешнему колесу, и меньшую – внутреннему. Не имей заднеприводный автомобиль дифференциала, на поворотах у него горели бы покрышки внутренних колес. Карданный вал делается невероятно массивным, чтобы передача вращения задним колесам была равномерной. К тому же он тщательно балансируется, чтобы избежать биения.Устройство этой вроде бы простой детали – элементарного передаточного вала – достаточно сложно.

Будучи тяжелым и на вид монолитным, карданный вал может менять длину, поскольку он состоит по длине из двух частей, сочлененных шлицевым соединением.Если бы автомобиль ехал только по прямой горизонтальной дороге, кузов его не менял бы положения относительно дорожного покрытия, и расстояние между эластичной муфтой в шестерней, приводящей в движение планетарку, оставалось бы постоянным.Но дороги не являются зеркальными. И даже на малейших неровностях кузов меняет свое положение относительно колес. И при этом меняется расстояние от эластичной муфты до заднего моста. Благодаря шлицевому соединению, карданный вал постоянно сдвигается и раздвигается. Обеспечивая работу передачи – очень поверхностно это можно пояснить на примере выдвигающегося и задвигающегося обратно стержня шариковой ручки. Такая система с небольшими вариациями применяется на заднеприводных легковых автомобилях или полноприводных,так и на тяжёлых грузовиках.

Принцип работы вискомуфты

Вязкостная муфта представляет собой герметичный корпус, внутри которого находятся перфорированные диски и дилатантная жидкость (материал, основанный на силиконе, имеющий высокую вязкость). Одна часть дисков жестко соединена с приводным валом, другая – с корпусом дифференциала.

Общий вид вискомуфты

Когда автомобиль движется по ровному дорожному покрытию, дифференциал и приводной вал вращаются синхронно. Перфорированные диски при этом также вращаются как единое целое. Если же автомобиль начинает буксовать, колеса одной оси начинают быстро вращаться, а другая ось становится неподвижной. В этот момент диски, связанные с приводным валом, начинают быстро вращаться и перемешивать дилатантную жидкость. В итоге силиконовое вещество быстро сгущается и твердеет, блокируя дифференциал. Крутящий момент передается на вторую ось, тем самым «подключается» полный привод, который помогает автомобилю справиться с бездорожьем. После преодоления препятствия силиконовая жидкость возвращается в первоначальное состояние, вискомуфта разблокируется, а задняя ось отключается.

Как управлять автомобилем с полным приводом

Полный привод налагает ряд ограничений на управление транспортным средством. Некоторые ограничения имеют универсальный характер, тогда как другие подходят только для некоторых типов полноприводных установок.

Основные советы:

Полноприводные машины лучше сцепляются с поверхностью дорожного полотна (в сравнении с передне- и заднеприводными). Поэтому на них можно ездить по мокрой или замерзшей дороге, а полноприводная система позволит сохранить езду стабильной.
Такие авто может заносить на льду и плохих, мокрых дорогах. Во время плохой погоды рекомендуется двигаться на средних скоростях до 80 километров в час. В таком случае сцепление будет максимальным.
Авто с компоновкой Part Time не подходит для езды по асфальтовым дорогам, а также не выносит разгон более 100 километров в час. Такие машины рассчитаны на езду по бездорожью на средних скоростях, тогда как для городских условий они не подходят.
После покупки полноприводной машины необходимо пересмотреть стратегию торможения, поскольку у таких машин чувствительность тормозной педали может сильно отличаться. После покупки рекомендуется сделать пробный заезд на низкой скорости до 40 километров, чтобы отработать торможение. Скорость нужно постепенно повышать до 100 километров, чтобы полностью освоиться с полным приводом.

Есливы пришли в автомобильный салон, чтобы купить машину, не следует сразу искать полноприводную модель. Такие машины следует покупать только в том случае, если вы живете в городе с плохими дорогами, в горной или холодной местности либо часто будете выезжать на природу. В таком случае полный привод даст ощутимый выигрыш в простоте и надежности вождения, что также позволит избежать попадания в ДТП. Если же вы живете в обычном городе с хорошими дорогами, то покупка полноприводного авто будет излишеством, поскольку ощутимых плюсов для себя вы не получите.

Постоянный полный привод

Автомобили с такой системой полного привода всегда передают крутящий момент на все четыре колеса, что понятно из англоязычного названия Full-time. В своей основе система оснащена межосевым дифференциалом, который имеет несколько конструктивных вариантов: симметричный и несимметричный, блокируемый и неблокируемый. Блокировка, в свою очередь, может выполняться в автоматическом или ручном режиме. Все это зависит от того, для каких целей создается полный привод. Чаще всего используется самоблокируемый дифференциал, который также может быть выполнен на основе одной из трех систем: вязкостной или фрикционной муфты и с блокировкой типа Torsen.

Если в двух словах, то система Full-time и конструктивно, и функционально совмещает в себе принцип работы систем Part-time и On-demand. Дифференциал напрямую передает крутящий момент от одной оси к другой, а установленная с ним в одном корпусе муфта в зависимости от степени блокировки может перераспределять этот момент исходя из условий. Навороченные системы с двумя приводными валами, наподобие трансмиссии SuperSelect от Mitsubishi, умеют дополнительно «отстегивать» одну ось, превращаясь в отключаемый полный привод.

Дифференциал Torsen

Отдельно стоит упомянуть трансмиссию на основе дифференциала Torsen, который становится все популярнее. У него вместо муфт используется три пары червячных шестерней, которые осуществляют перераспределение момента. В свободном состоянии распределение тяги по осям равное, как только скорости вращения колес начинают отличаться, вращение шестерней заставляет частично блокироваться выходные валы, передавая момент на колесо с лучшим зацепом.

В зависимости от задач автомобили с подобными системами также дополнительно комплектуются задним (и иногда передним) блокируемым межколесным дифференциалом, понижающим редуктором и даже дополнительной муфтой. Комбинации могут быть совершенно разными в зависимости от задач — внедорожных, спортивных или экономящих топливо. Например, трансмиссия от Audi на легковых моделях и кроссоверах — quattro ultra — имеет многодисковую межосевую муфту и дополнительно дифференциал с кулачковой муфтой в приводе задней оси, также способной к полному отключению.

Система Quattro Ultra Full-Time (слева) и планетарный редуктор Mercedes-Benz (справа)

Проблемы

Как ни трудно догадаться, из-за невероятной сложности отдельных конструкций любая неисправность систем постоянного полного привода грозит непростым и недешевым ремонтом.

Системы на основе вязкостных и фрикционных муфт, как и в случае с системами On-demand, склонны к перегреву. Не избежал этой участи и дифференциал Torsen, шестерни которого также сильно нагреваются и требуют для охлаждения специального графитового масла.

Кроме того, на автомобилях Audi, например, дифференциал находится в блоке коробки передач DSG, так что любая проблема с «роботом» автоматически ведет к разбору и этого механизма. На сложных системах с отдельным передним валом прибавляйте встречающиеся проблемы привода — его включения/отключения либо датчика работы.

Соответственно, всевозможные датчики и управляющие электронные блоки при сбое и трансмиссию выводят из правильного режима работы. То же самое касается работы коробки передач, функционирование которой напрямую влияет на работу полного привода. Люфты карданов и вой редукторов — частая болезнь серьезных внедорожников.

Устройство дифференциала на спортивных полноприводных моделях Audi

Полный привод с муфтой

Профессионалы:

невысокая стоимость и простота устройства;
низкий вес;
возможность тонкой настройки системы.

Недостатки:

низкая надежность и устойчивость к перегрузкам;
нестабильность характеристик.

Жесткая блокировка дифференциала — неплохо для бездорожья, но как измерить динамику с помощью системы полного привода? Степень скольжения всегда разная… Решение было найдено в середине 1950-х годов.

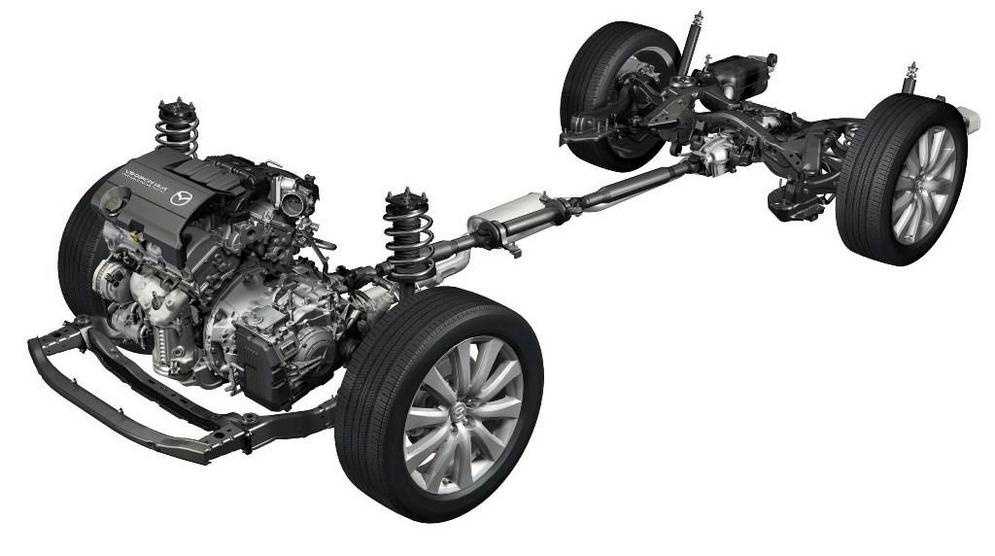

Система Active Torque Split AWD для Mazda CX-7 с многодисковой муфтой вместо межосевого дифференциала

Обычный механический дифференциал дополнили вязкостной муфтой. Вязкостная муфта — это деталь, в которой ряды лопаток, соединенных с входным и выходным валами, вращаются в специальной жидкости. Входной и выходной валы свободно вращаются относительно друг друга, но секрет муфты как раз в наполнителе, вязкость которого увеличивается при повышении температуры.

При нормальном движении, легких поворотах или пробуксовке колес муфта не мешает взаимному перемещению лопастей, но по мере увеличения разницы в скорости вращения передних и задних колес жидкость начинает интенсивно перемешиваться и нагреваться. При этом он становится вязким и блокирует движение лопаток друг относительно друга. Чем больше разница, тем больше вязкость и засорение.

Сегодня муфты используются как на схемах постоянного полного привода в сочетании с механическими дифференциалами, так и самостоятельно. Они соединены от ведущего вала с раздаточной коробкой и от ведомого вала с дополнительной осью. При необходимости при пробуксовке одной из осей часть момента через муфту передается на нее.

В более поздних конструкциях сцепления от жидкости отказались в пользу трущихся дисков, которые работают по тому же принципу, что и фрикционная муфта. При необходимости электроника «давит» на них и запускает передачу крутящего момента. Автомобиль может контролировать дозировку момента самостоятельно, без участия водителя.

При всем удобстве сцепления обладают рядом недостатков, главный из которых — плохая долговечность в тяжелых условиях бездорожья. Чистящие диски перегреваются от нагрузки и сцепление переходит в аварийный режим. Поэтому эта система в основном используется на кроссоверах-компромиссах и легковых автомобилях, где полный привод нужен не для преодоления бездорожья, а для лучшей управляемости.

Управляемый занос на переднем приводе

На переднем приводе входить в занос сложнее, чем на заднем, но зато выходить из заноса проще. Поэтому он считается более безопасным. Если пустить переднеприводный авто в занос, скользить будут все четыре колеса. Следовательно управлять и контролировать занос сложнее.

Если вы решили «подрифтовать», выберите большую ровную площадку без присутствия на ней других автомобилей. А то в городе на больших парковках у торговых центров по вечерам и по ночам частенько можно увидеть такую картину — по всей парковке «дрифтуют» несколько человек в хаотичном порядке, кто-то только учится, а кто-то уже умеет. Не проходит и часа, как разбивают машину. Или друг в друга, или в ни в чём не виноватый припаркованный авто, или в ограждение. Поэтому нужна площадка побольше и без машин. Летом можно дождаться дождливой погоды, потому что по сухому асфальту на обычном авто с обычной резиной никакого заноса не получится. Зимой можно выбрать любую заснеженную площадку, подходящую под условия выше.

Как войти в управляемый занос

разгонитесь до скорости 40-50 км/ч
войдите в поворот под острым углом как можно быстрее. Под действием веса автомобиля начнётся снос задней оси. Если этого не происходит, попробуйте разогнаться ещё быстрее и войти в поворот как можно круче. Снос задней оси можно начать также кратковременным включением ручного тормоза, включенного одновременно с нажатием на педаль сцепления
немного поверните руль в сторону заноса. Если поворачиваете налево, а заднюю ось начинает сносить вправо, то руль нужно выворачивать вправо
добавьте газа. В течение всего заноса педаль газа отпускать нельзя. Если вы отпустите педаль газа, вас может просто развернуть вокруг передней оси.

Долго находиться в управляемом заносе на переднем приводе не получится, потому что машина будет сама стараться из него выйти. Ведь передние колёса тянут автомобиль и в итоге состояние стабилизируется.

Как выйти из заноса

Представим, что произошёл снос задней оси и началось скольжение. Чтобы автомобиль стабилизировался, нужно совершить всего два действия:

повернуть руль в сторону заноса
добавить газу побольше

Чтобы вас не начало заносить в другую сторону после стабилизации, когда скольжение задних колёс закончится, поставьте руль прямо и немного отпустите педаль газа. Немного отпустите — имеется ввиду снизить усилие на педаль, но не отпускать её полностью. Обороты должны быть чуть ниже средних, но меньших чем были в выходе из заноса.

Если всё сделаете правильно, автомобиль поедет дальше ровно.

Задняя передача

Ещё один вариант заноса на переднем приводе — движение задом. Когда вы двигаетесь задним ходом, передние колёса оказываются вторыми по ходу движения. А раз они являются ведущими, то и в занос войти намного легче.

Для этого способа вы должны быть абсолютно уверены в том, что площадка, на которой вы находитесь, пустая и поблизости в радиусе 100-200 метров нет никого. Также оглянитесь по сторонам и убедитесь, что никто не собирается заехать или зайти в радиус вашей площади.

Встаньте таким образом, чтобы сзади у вас было много места, затем:

начните движение задним ходом
поверните руль в одну из сторон
дайте газу побольше

Ничего сложного, после этих действий вас начнёт «крутить» — разворачивать вокруг задней оси автомобиля. Если вы найдёте определённый угол поворота руля и определённые обороты, то зафиксировав их ваша машина будет крутиться вокруг задней оси на одном месте, никуда больше не смещаясь.

Чтобы выйти из такого заноса, просто отпустите педаль газа и машина остановится. Нажмите также сцепление, чтобы она не заглохла.

Итак, основные моменты разобрали, теперь вы сможете входить и выходить из заноса самостоятельно. Потренируйтесь на пустой площадке и вы сами всё почувствуете. Попробуйте менять уровень оборотов или угол поворота руля и вы увидите как реагирует на это машина. Но не забывайте про безопасность, будьте осторожны. После очередного заноса оглядывайтесь по сторонам и фиксируйте все изменения окружающей обстановки.
