Как подключить розетку прицепа? распиновка по цветам, схемы

Типы соединительных разъемов

Помните, что отсутствие габаритных огней, неправильная работа ламп поворотов и стоп фонарей может не только стать причиной наложения штрафа, но и вызвать аварийную ситуацию. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.
Нашел один выход белого под изоляцией для крепления «на корпус» прицепа.
Спасибо за информацию, мы не сталкивались с подобной проблемой, но будем иметь в виду. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть.
Рассмотрим отличия натуральных изделий от искусственных, а также лучшие модели накидок. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность. Проблема в том, что он постоянно горит? Светлана Купи Прицеп
Какие нужны материалы для установки розетки? Задача усложняется в том случае, если таких готовых соединений нет. Об этом читайте в данной статье. После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги.

Распиновка 7 пиновой розетки


Только после этого выполняется подключение розетки прицепа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема — существуют переходники, как для подключения 7-контактного штеккера прицепа к контактной розетке, так и наоборот.

Рассмотрим отличия натуральных изделий от искусственных, а также лучшие модели накидок. Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью — использовать реле. Дмитрий Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке. Остановимся детально на семипиновом евроразъеме, применяемом отечественными автомобилистами.

Рассмотрим каждый из них. Отличительная особенность данного коммутирующего девайса — невозможность допустить ошибку при подключении электрооборудования прицепа в ночное время или при недостаточной видимости. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сергей
Модуль согласования Smart connect tokzamer.ru7.2

Распиновка 7-контактной розетки

Российские стандарты предполагают следующую цветовую классификацию контактов:

  • желтый провод – поворот налево;
  • синий – задний ПТФ;
  • серый – масса;
  • зеленый – правый поворотник;
  • коричневый – подсветка автомобильного номера;
  • красный – стоп;
  • черный – левый поворотник.

Иногда производители оставляют синий контакт незадействованным. Некоторые
автолюбители, желая сделать схему попроще, объединяют контакты 5 и 7 – это
чревато нарушениями световых функций.

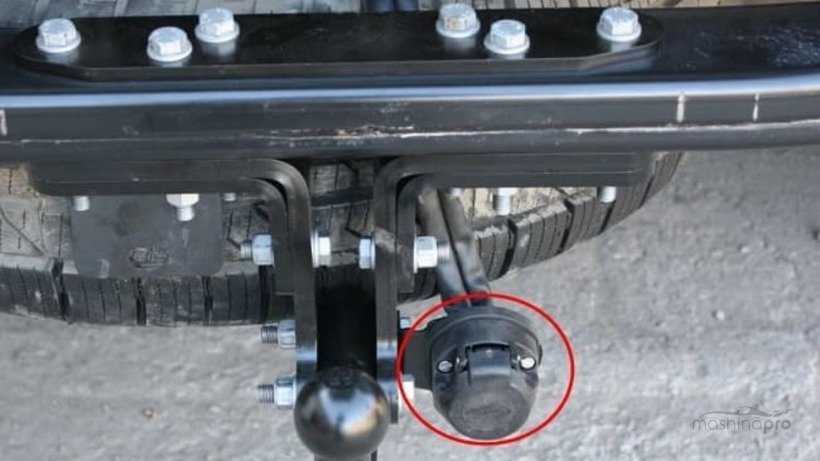

Семиконтактная розетка форкопа

Лучше покупать только качественное оборудование, благо на рынке представлен
большой выбор розеток по доступным ценам. Не покупайте расходники с рук – новое оборудование всегда лучше.

От грамотного подключения розетки автомобильного прицепа зависит многое, в том
числе и безопасность движения. Подключение псевдоспециалистом, плохо
разбирающимся в электрике, может стать причиной некорректной работы или полного
отключения габаритных огней, поворотников и другого электрического
оборудования.

Схемы подключения розетки прицепа легкового автомобиля

Схемы подключения и способ подсоединения электророзетки по цветам контактов своими руками к электрике зависит от типа разъема. Чтобы электрооборудование функционировало правильно, необходимо обязательно подключить все провода.

Распиновка российской и европейской розетки

В РФ и Европе преимущественно используются 7-пиновые колодки.

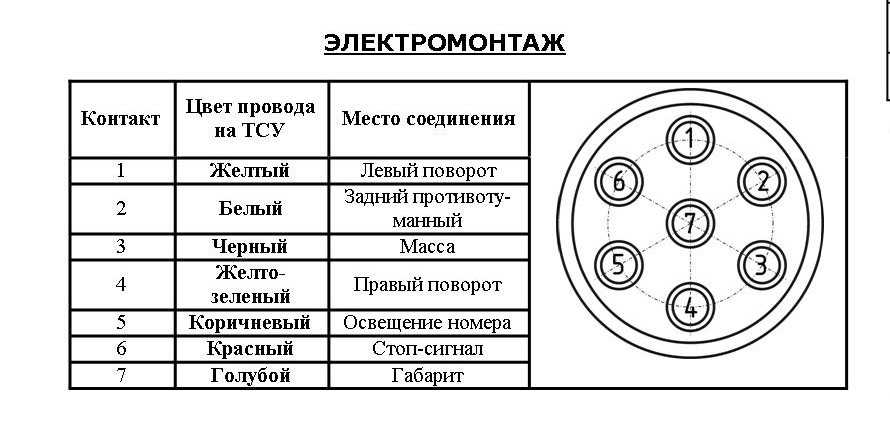

7-контактная розетка РФ и Европы

Описание пинов на этом типе электророзеток представлено в таблице:

Выход Место подключения Маркировка
Желтый На левую поворотную фару L
Положительный контакт К заднему противотуманному фонарю 54G
Серый Это отрицательный контакт, заземление 31
Зеленый Сигнал для подключения правой поворотной фары R
Коричневый Предназначен для подключения правой габаритной фары, а также подсветки номерного знака. 58R
Красный Стоповые огни 54
Черный Сигнал левой габаритной фары 58L

Распиновка американской розетки

Основная особенность распиновки этого типа разъема заключается в его исполнении. Американская розетка оснащается 7 контактами, но в отличие от российского и европейского варианта, эти элементы плоские.

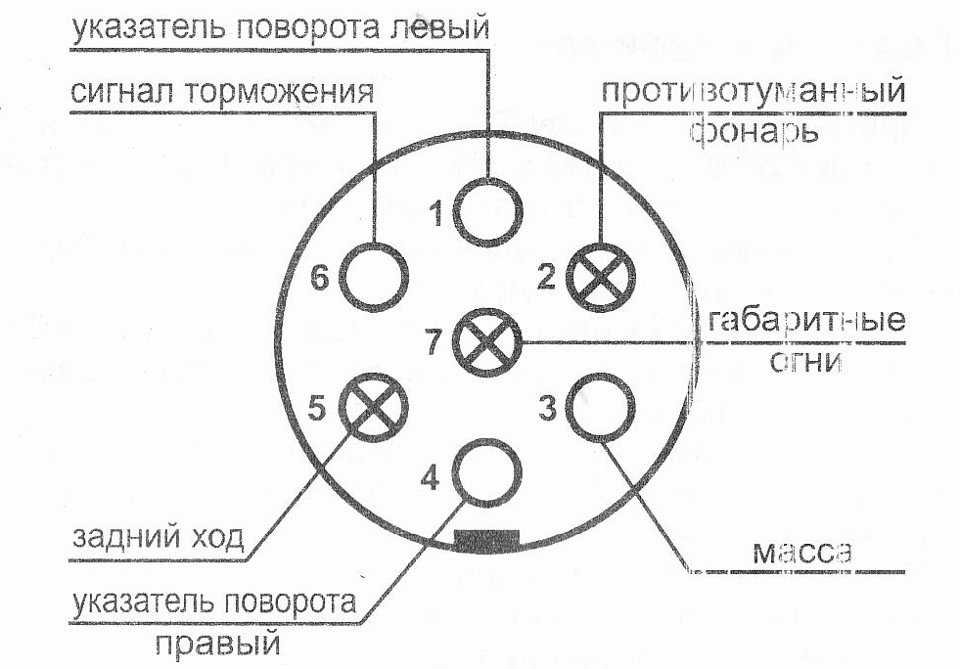

Схема американской 7-контактной розетки

Распиновка 13 контактного разъема

Описание распиновки 13-ти контактного разъема выглядит так:

  1. Контактный элемент желтого цвета. Предназначен для подсоединения левого поворотного борта, а также световой сигнализации.
  2. Синий. Используется для подключения заднего противотуманного фонаря. Применяется, если данным типом оптики оснащен прицеп.
  3. Белый. Используется для подключения заземления. Он должен быть соединен с кузовом автомобиля, прицепа либо соответствующим болтом массы.
  4. Зеленый. Предназначен для установки контакта от правой поворотной фары и аварийной сигнализации.
  5. Коричневый пин, необходим для подключения к левой габаритной фаре. Также он используется для подачи освещения на номерной знак прицепа.
  6. Красный контакт, применяется для подключения к фарам стоповых огней. Не допускается эксплуатация прицепного оборудования, если данный выход не задействован.
  7. Черный контакт. Применяется для соединения с правым габаритным фонарем. Он также должен быть соединен с системой освещения номера.
  8. Выход розового цвета. Используется для подачи питания на фары заднего хода.
  9. Оранжевый контакт. Предназначается для соединения с батареей автомобиля.
  10. Серый. Используется для подключения к выключателю зажигания. Это позволит активировать работу габаритных огней при включении основного освещения.
  11. Контакт черно-белого цвета. Масса или заземление, подключается к кузову транспортного средства.
  12. Бело-синий. Применяется как запасной — к нему можно подсоединить сигнальный кабель.
  13. Еще один контакт для заземления.

13-контактный вариант розетки для прицепа

Распиновка 15 контактного разъема

Описание элементов распиновки 15 контактного разъема:

  1. Желтый выход. Предназначен для подключения левого поворотного огня.
  2. Зеленый контакт. Используется для соединения с электроцепью правого поворотника.
  3. Выход голубого цвета. Предназначен для подключения противотуманных фар.
  4. Белый контакт. Это заземление или масса. Соединяется с кузовом автомобиля.
  5. Выход черного цвета. Предназначен для подключения к левой габаритной фаре.
  6. Коричневый контакт. Используется для соединения с электроцепью правого габарита.
  7. Выход красного цвета. Подключается к стоповым фарам.
  8. Розовый контакт. Используется для подключения к фарам заднего хода.
  9. Оранжевый выход. 24-вольтное напряжения, предназначен для подключения к аккумулятору автомобиля.
  10. Серая цоколевка. Должна соединяться с электроцепью передачи аварийных сигналов от контроллеров, которые расположены на тормозных колодах.
  11. Черно-белый контакт. Предназначен для подключения к контроллерам давления пружинных тормозов.
  12. Сине-белый выход. Используется для соединения с электроцепью управления системой подъема моста.
  13. Красно-белый контакт. Должен подключаться к электроцепи обмена информационными сигналами.
  14. Зелено-белый выход. Используется для подключения к CAN-H шине.
  15. Коричнево-белый контакт. Должен подключаться к интерфейсу CAN-L.

15 пиновая схема электророзетки для прицепа

Виды, распиновка и схемы подключения розетки фаркопа

Применяется несколько типов разъемов для подключения прицепов:

  • cемиконтактные (7 pin) разъемы европейского типа;
  • семиконтактные (7 pin) разъемы американского типа;
  • тринадцатиконтактные разъемы (13 pin);
  • специальные разъемы.

Наиболее широко используемый 7-пиновый разъем европейского типа применяется на большинстве грузовых прицепов легковых автомобилей. Его схема и внешний вид изображены на рисунке:

Особенностью разъема является, что приемная и ответные его части имеют гнезда обоих типов («папа» и «мама»).

Это сделано из соображений безопасного подключения круглого разъема в условиях нулевой видимости. Установить неправильно либо закоротить гнезда при таком расположении практически невозможно.

Каждый из выводов разъема имеет четкое предназначение. В таблице приведены площади минимального сечения проводов, которыми производится подключение к необходимому элементу схемы.

Контакт №2 во многих прицепах может быть не задействован. Он используется для обеспечения постоянного электропитания + 12 на легковых прицепах.

Некоторые автолюбители игнорируют разделение по правому и левому габаритному огню, объединяя их схемотехнически в единый провод. Небольшое «упрощение» электропроводки приводит к нарушению функции «световой паркинг» (при включении поворотного сигнала на стоянке светятся габариты соответствующей стороны). Эта функция используется во время стоянки на обочине.

Схема распиновки 7-контактного американского разъема:

Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней.

В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).

Во многих случаях в комплект разъемов фаркопа уже входят проводники соответствующего цвета и сечения.

Это значительно упрощает процесс электрического подключения.

13-пиновые разъемы используются для подключения легковых прицепов.

Главное отличие этого разъема состоит в том, что имеется несколько контактов для минусовой и плюсовых шин, резервные контакты для подключения дополнительных устройств (например, камеры заднего вида).

Особенностью разъема является и то, что через его контакты могут протекать большие токи, в частности, для питания бытового электрооборудования прицепа-дачи, зарядки дополнительного аккумулятора.

Специальные разъемы иногда применяются для подключения к оборудованию лодки. В этом случае предусмотрены штатные переходники:

Современные прицепы более высокого класса имеет собственное электронное оснащение: системы ABS, ESP, бортовые компьютеры. Их сопряжение с бортовой системой автомобиля также осуществляется специальными разъемами.

Материалы для подключения фаркопа

Чтобы подключить фаркоп потребуются такие материалы:

  • тестер (мультиметр либо вольтметр);
  • комплект проводов необходимого сечения (на тот случай, если электророзетка и вилка не будут соответствовать друг другу);
  • розетка с защитной крышкой;
  • коммутационные разъемы, которые могут оснащаться гнездами для установки предохранительных устройств;
  • провод с сечением до 2 кв. мм, можно использовать одножильные либо многожильные варианты, главное, чтобы кабель был изолированным;
  • силиконовый клей-герметик для авто;
  • жгут, выполненный в виде гофрированной трубы длиной 3 метра из пластмассы либо стали;
  • хомуты для крепления.

Европейская и отечественная разводка

На самом ТСУ под защитной крышкой расположена особая площадка – розетка фаркопа. Схема ее подключения зависит от количества контактов. Обычно на отечественных авто используются розетки на 7 контактов, а 13-контактные изделия больше характерны иномаркам из Европы и США (американские выпускаются также с 7-контактными розетками). По большому счету распиновка разъема фаркопа отличается только наличием дополнительных пинов для активации электрической начинки, которая устанавливается не в обычных прицепах, а в полноценных домах-прицепах. Если же речь идет о стандартном устройстве для перевозки вещей, то для него больше подойдет разъем фаркопа, распиновка которого будет соответствовать 7 элементам.

Рекомендуем: Устройство и принцип работы автоматической коробки передач

Рассмотрим вариант европейской разводки, где:

Подключение проводки фаркопа производится также и по отечественной схеме:

  • Левый поворотник (желтый).
  • Противотуманка (голубой).
  • «Земля».
  • Правый поворотник (зеленый).
  • Свободный.
  • Стоп-сигналы (коричневый).
  • Габаритные огни (черный).

Если распиновка фаркопа не соответствует прицепу (допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот), то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме.

Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.
