Как прогревать вариатор зимой: что нужно знать

Для чего и как прогревать вариатор

Вариатор состоит из десятков деталей из металла, пластика и резины, а также в нем имеется множество герметизирующих прокладок и сальников. При низких температурах синтетические материалы теряют эластичность и намного хуже выполняют свои функции.

Более того, при сильных нагрузках они могут вообще получить повреждения и выйти из строя. Металл имеет свойство сжиматься на холоде, от чего могут нарушаться регулировочные зазоры.

В том, как прогревать зимой вариатор, нет ничего сложного. Но единого мнения на этот счет нет как среди водителей, так и среди механиков. При этом существует два способа осуществить прогрев CVT.

Первый способ – стояночный. То есть, в то время, когда машина еще не двигалась с места. В зависимости от температуры воздуха, водителю потребуется от 5 до 20 минут свободного времени. Суть состоит в том, что нужно завести двигатель и просто подождать, пока все системы прогреются.

Второй способ – во время езды. Он применяется, когда надо быстрее покинуть место стоянки. Но при этом некоторое время ехать придется аккуратно, с минимальной нагрузкой. Как правило, для полного прогрева требуется проехать около 10-15 км. Суть немного меняется, так как вариатор в этом случае греется под нагрузкой и частично от двигателя.

Обратите внимание, опытные механики и специалисты по ремонту АКПП рекомендуют совместить оба способа. То есть, сначала нужно немного прогреться на стоянке, а затем начать плавное движение и окончательно прогреть коробку уже в движении

Зачем нужен радиатор охлаждения в авто

Каждый автомобиль независимо от марки и модели оснащается достаточно важным и нужным механизмом, который носит название «радиатор охлаждения». Это устройство обеспечивает необходимые для полноценного функционирования двигателя температурные режимы. Если бы системы охлаждения в машине не было, это бы привело к моментальному перегреву мотора, и как следствие, к преждевременному его выходу из строя.

Несмотря на то, что радиатор является важным и полезным приспособлением в общей конструкции транспортного средства, многие автомобилисты вовсе не понимают, что это такое и с какой целью используется в авто. Именно поэтому в сегодняшней статье мы хотели бы более подробно поговорить об основном предназначении данной установки, а также о ее видах.

Прежде всего, давайте выясним, что это такое. Радиатор охлаждения – это своего рода теплообменник, который охлаждает антифриз посредством сильнейшего потока воздуха. Он расположен в передней части транспортного средства за решеткой радиатора. Именно в этом месте имеется отличная возможность максимально эффективного использования встречного потока воздуха в процессе передвижения. Если же говорить о медлительном передвижении машины, то здесь обдув осуществляется за счет специального вентилятора. Таким образом, охлаждающая жидкость в автомобиле, пройдя через множество ходов, охлаждается до необходимого уровня, что в свою очередь обеспечивает нормальное и бесперебойное функционирование двигательной системы. На современном рынке представлен большой выбор радиаторов охлаждения, отличающихся между собой определенными характеристиками.

Если же говорить о самых первых устройствах, они собирались механическим способом. Конечно же, это существенно снижало стоимость готовой установки. Однако что касается качества, то такие радиаторы в большинстве случаев оказывались недолговечными. А все потому, что нуждались в дополнительном использовании уплотнительных прокладок, которые бы помогли устройству устоять перед колебаниями температурных режимов.

Со временем на рынке стали появляться более усовершенствованные механизмы, обладающие особой прочностью и высоким уровнем теплоотдачи. Медные радиаторы можно было отремонтировать в случае надобности. Однако ввиду того, что данное сырье постепенно дорожало, производители стали использоваться для изготовления радиаторов охлаждения традиционный алюминий.

На сайте интернет – магазина «Авторадости» https://www.avtoradosti.com.ua/katalog-tovara/radiator_avtomobilnyj.html представлен большой выбор ультрасовременных алюминиевых радиаторов, обладающих особой прочностью и надежностью. А это говорит о том, что их можно с легкостью использовать для автомобилей, оснащенных более мощными силовыми агрегатами.

Признаки перегрева вариатора

Даже небольшой перегрев масла в CVT приведет к тяжелым последствиям. Не всегда машина вовремя может среагировать на проблему. В идеале при перегреве загорается индикатор на панели приборов, и коробка уйдет в аварийный режим.

Для водителя признаки перегрева это:

рывки автомобиля;
коробка «пинается»;
вариатор становится «задумчивым» – не сразу срабатывает на движения педали акселератора;
появляются затруднения в переключении коробки передач.

При снятии крышки картера коробки можно увидеть:

масло изменило свой цвет на черно-бурый;
на магнитах будет много металлической стружки;
грязь на фильтре тонкой очистки;
на последней стадии возможен запах горелого от масла.

В случае появления косвенных примет перегрева следует сразу плавно затормозить и свернуть на обочину и подождать, пока не охладится рабочая жидкость. Если все же КПП перешла в аварийный режим, то следует отвезти машину на эвакуаторе или с вывешиванием ведущих колес. Такие действия спасут трансмиссию от фатальных последствий.

ТЕМПЕРАТУРНЫЙ РЕЖИМ АКПП, ПРИЧИНЫ И РЕЗУЛЬТАТЫ ПЕРЕГРЕВА

ТЕМПЕРАТУРНЫЙ РЕЖИМ АКПП Ранее уже было отмечено, что нормальная температура для корректной работы всех механизмов автоматической коробки и сохранения маслом своих свойств не должна превышать 90 градусов. Конечно, современные трансмиссии шагнули вперёд в этом плане, и теперь в автомобилях начиная с 2005-2007 годов выпуска у представителей немецкого автопрома, и немного позже – у остальных, коробка-автомат может работать даже при температуре 65-85 градусов. Однако, опять же – эти показатели соответствуют лишь нормальному стилю вождения.

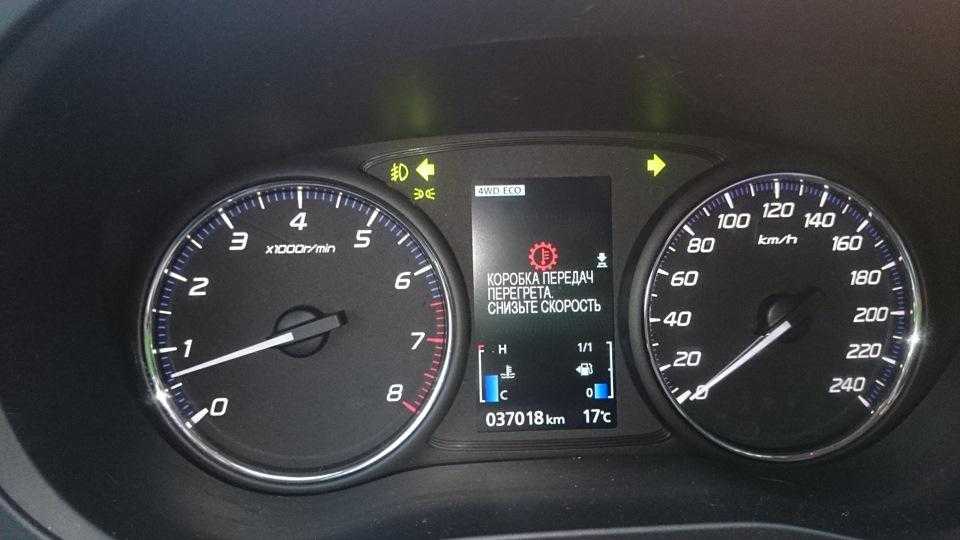

Впрочем, даже для любителей полихачить автомобильные инженеры постарались и вывели на панель приборов либо в меню мультимедийной системы — в зависимости от марки и модели автомобиля — индикатор температуры рабочей жидкости в автоматической коробке передач. И если индикатор выдаёт значения свыше 95, а уж тем более – 100 градусов по Цельсию, это не может предвещать ничего хорошего. Более того – если бы в коробку не был интегрирован штатный радиатор, она бы достигла критической температуры уже через несколько секунд после начала движения автомобиля. Результат однозначный – перегрев, который приведёт к множеству пагубных последствий, как например:

пригорание масла, что приводит к потере жидкостью своих основных рабочих свойств, а это, в свою очередь, не позволяет качественно и своевременно сглаживать трение, возникающее между различными механизмами в процессе их взаимодействия;

гидроблок АКПП

повреждение фрикционных дисков, которые требуют постоянного охлаждения;
приведение в негодность гидроблока и соленоидов. Причём, если первый, как правило, изготавливается из металла и переносит температурные перегрузки достаточно долго, то вот соленоиды, которые уже десятки лет делают из пластика, уменьшая массу коробки пропорционально уменьшению её надёжности, могут попросту начать плавиться;
уничтожение проводки – само собой, такой хрупкий элемент просто-напросто расплавится от постоянной 100-градусной температуры.

Хотя все последствия можно свести к одному – ремонт коробки-автомат, если не её замена. Учитывая стоимость самих трансмиссий, даже контрактных, снятых с б/у автомобилей, всё же резонно своевременно установить дополнительный радиатор АКПП.

Надёжна ли такая конструкция

Отзывы владельцев о вариаторах неоднозначны. Кто-то хвалит эту трансмиссию, отмечая ее долговечность и удобство использования. А кто-то наоборот высказывает нарекания на показатели надежности техники. Можно сказать, что на надежность вариаторов влияют, как особенности конструкции этого узла у конкретного автопроизводителей, так и непосредственно стиль вождения автовладельца, который неправильным использованием техники может просто убить этот узел, и в итоге буквально через 50 000 километров после покупки нового автомобиля трансмиссия потребует дорогостоящего ремонта.

Выбор радиатора охлаждения

Перед тем, как установить радиатор CVT, его необходимо выбрать. Важные характеристики и параметры:

Диаметр трубок. К примеру, на Mitsubishi Delica он 8 мм, на автомобиле Mazda CX-7 — 10 мм. Перед монтажом посмотрите, какой диаметр используется в вашей системе.

Производитель. Во избежание ошибок лучше поставить оригинальную деталь, которая рекомендуется брендом. Если ее нет в наличии, стоит отдать предпочтение продукции других производителей, выпускающих качественный товар. Пример — Hayden OC-1403 за 3550 р или Tranny Cooler.

Количество рядов

Важно, чтобы радиатор CVT был установлен свободно, а для этого учитывают его габариты. В продаже можно найти с 9-ти, 12-ти, 8-рядные и другие охладители

Производитель иногда меняет артикул или число рядов, поэтому эти моменты учитывают перед покупкой.

Форма. По этому показателю можно судить о возможности установки CVT радиатора в подходящее места. Лучше отдавать предпочтение прямоугольным, а не квадратным моделям, которые занимают меньше места.

Список запчастей для установки

Для самостоятельного монтажа покупают дополнительное оборудование:

Термостат для контроля температуры масла в радиаторе CVT. Пример — 8-миллиметовый Mahle Behr. Его покупка обойдется в 3500 рублей.
Крепежные хомуты системы охлаждения — 10 шт. Для 14,5 миллиметровой версии цена 410 рублей.
Шланг ATF усиленный, устойчивый к высоким температурам (пример — GATES 5GTH внутренний с диаметром 8 мм). Цена — 1000 р.
Защитная решетка для радиатора/капота — 450 р.
Крепление (болты, уголки) — 500 р.
Масло для доливки, 1 литр. Покупка обойдется около 1500 р.

Для удобства сведем расходы в таблицу, где общие расходы — 11360 рублей.

Номер п/п	Деталь	Цена, рублей
1	Радиатор охлаждения	4000
2	Термостат	3500
3	Крепежные хомуты	410
4	Шланг ATF	1000
5	Защитная решетка радиатора / капота	450
6	Крепление	500
7	Масло для доливки	1500

Установка

После сбора всего необходимого приступают к монтажу радиатора CVT своими руками. Алгоритм действий приведен на примере Outlander XL рестайл. Устанавливают оборудование в два этапа.

Этап № 1 — подготовка:

Подготовить инструмент: емкость для слива масла, чистую ветошь, крестообразную отвертку, небольшую трещотку с удлинителем и головкой на «десять», плоскогубцы.
Снять аккумулятор и демонтировать установленную под ней площадку.
Демонтировать пистоны с накладки, которая находится возле капотного замка.
Убрать накладку, чтобы добраться до фишки, от которой отходит два разветвителя.
Снять крепления с подкрылков

В центральной части находится самое длинное крепление, а с правой и левой стороны простые фиксаторы.
Найти под номерным знаком заглушку и осторожно достать ее.
Выкрутить еще один болт на «десять».
Достать бампер. Лучше привлечь помощника, но можно сделать работу самому.
Демонтировать защиту, если она была установлена.

Этап № 2 — установка основного оборудования:

Снять шланги теплообменника. Машину при этом прогревать не нужно.
Закрыть отверстие болтом, чтобы избежать потери охлаждающей жидкости.
Открутить болты теплообменника. Подставить емкость под низ для слива масла.
Вытянуть фильтр и установить новый. Протереть посадочную плоскость влажной тряпкой.
Выбрать место для установки радиатора CVT, зафиксировать его.

А вы бы справились с такой работой?
Нет 50%

Да 0%

Лучше не рисковать и привлечь мастеров 50%
Проголосовало: 2

Подключение

После установки всех элементов их подключают с помощью шлангов, устанавливают хомуты, зажимают их. Нужно убедиться, что система соединена, нет протечек. На завершающем этапе доливают масло до нужного объема, собирают все в обратном порядке.

Проверка работы радиатора

Завершающий этап — проверка результатов установки радиатора CVT. Здесь нужно контролировать температуру и какое давление поддерживается в системе.

Установка радиатора CVT — не самая простая работа, поэтому для ее выполнения лучше все-таки привлечь мастеров Jatco. Обращайтесь в «Центр по работе с вариаторами №1»: Москва 8 (495) 161-49-01, Санкт-Петербург 8 (812) 223-49-01.

Статья помогла2Не помогла

Если c вариатором возникли проблемы проблемы, справиться помогут специалисты из «Центра по ремонту вариаторов №1». Получить дополнительную бесплатную консультацию и диагностику можно по телефонам: Москва — 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из всех регионов страны. Консльтация бесплатная.

Немного теории

Доп. радиатор для автоматической коробки переключения передач

В автомобилях, имеющих пробег свыше 100 тыс. км установка дополнительного радиатора нормализирует работу трансмиссии, увеличивает ее ресурс. Объясняется это тем, что в машинах, с большим пробегом система охлаждения работает менее эффективно, чем в новых авто. Снижению КПД коробки способствует образование налета на механизмах трансмиссии, протечка смазочного материала через изношенные уплотнители, возникновение вибраций от изношенных узлов. Все эти неполадки приводят к перегреву масла внутри АКПП.

Для автоматических коробок (3-ех и 4-ех ступенчатых) оптимальная рабочая температура составляет 75-800С. В таких температурных условиях ресурс АКПП больше эксплуатационного периода самой машины. В классическом варианте, который используется для большинства автомобилей, трубка охлаждения коробки автомат располагается в основном радиаторе ДВС. При этом с возрастанием степени изношенности машины эффективность охлаждения АКПП падает. Возникает момент, когда при длительной эксплуатации авто, температура двигателя равна температуре автоматической коробки переключения передач и составляет около 1000С, что недопустимо для коробок автомат.

Современные универсальные смазочные материалы имеют синтетическую основу, позволяющую маслам выдерживать чрезвычайно высокие температуры, не разрушаясь и не изменяя структуры заданной производителем. Но для коробок автомат возрастание температуры смазки даже на 100С способно вывести из строя механизмы агрегата, значительно ухудшить их работу. При температуре трансмиссионной жидкости более 1400С происходят процессы обугливания фрикционов, возможен перегрев фрикционной прокладки (критическая температура около 3500С) и ее преждевременный износ. Очевидно: даже используя универсальные трансмиссионные масла, способные выдержать чрезвычайно высокий температурный режим, не удастся избежать капремонта АКПП без хорошей системы охлаждения.

Рекомендуем: Датчик температуры охлаждающей жидкости (ДТОЖ): характеристики, принцип работы, симптомы неисправности, замена

Чрезвычайно низкая температура смазочного материала также вредна для коробки автомат, поэтому мастера рекомендуют в зимний период устанавливать на охладительную магистраль термостат. Это устройство не позволяет непрогретому трансмиссионному маслу охлаждаться через дополнительный маслорадиатор и возвращает смазку к трансмиссии.

Достаточно ли стандартной системы охлаждения

Прежде всего, стоит обратить внимание на то, что есть два типа радиаторов охлаждения:

Отдельные. Такие системы, как правило, устанавливались на старых моделях АКПП. В этом случае охлаждение осуществляется за счет обдува воздухом или вентилятором. Благодаря этому удается поддерживать температуру масла в допустимых пределах.

Важно! При использовании отдельного радиатора нужно своевременно менять масло (делать это желательно каждые 50 000 км). Хоть производители и утверждают, что жидкость будет работать и после 160 000 км, лучше не проверять это на практике, если в авто установлен отдельный радиатор КПП

Встроенные. В более современных «автоматах» не отдельного радиатора для коробки передач. В этом случае к главному радиатору системы охлаждения двигателя подключается патрубок, который контролирует рабочую жидкость АКПП. Фактически под одним корпусом находится два радиатора – один охлаждает моторное масло, а другой – трансмиссионное.

Казалось бы, вот оно решение проблемы – устанавливаем встроенную систему охлаждения и одним выстрелом убиваем двух зайцев. Но, не так все просто. Дело в том, что ДВС (особенно если он высокофорсированный) и «автомат» работают при разной температуре. Таким образом, движок может нормально функционировать при 100-110 градусах (а если речь идет о таких машинах, как Chevrolet Aveo или Cruze то температуры доходят и до 115 градусов), а для некоторых узлов АКПП такие показатели становятся критическими.

Кроме этого площадь патрубка, подведенного к основному радиатору, слишком маленькая, поэтому процесс охлаждения будет менее эффективным. Поэтому риск перегрева остается.

Рекомендуем: Устройство гидромеханической автоматической коробки передач

На первых порах, встроенная система охлаждения может работать без каких либо проблем. Однако, постепенно патрубки радиатора и самой КПП будут забиваться грязью. В этом случае замена масла не поможет улучшить охлаждение.

Таким образом, если в авто отсутствует отдельный радиатор, интегрированной модели будет недостаточно. Кроме этого, промыть встроенную систему намного сложнее, чем отдельный узел. Поэтому многие покупают дополнительные радиаторы. Они устанавливаются на основной радиатор в том месте, где есть разрыв цепи между «штатной» системой охлаждения и непосредственно самим «автоматом».

Для чего и как прогревать вариатор

Трансмиссионная жидкость (смазка) также загустевает. По этим причинам эксплуатация вариатора зимой требует предварительного прогрева его самого наряду с другими агрегатами автомобиля.

Вариатор тоже прогреется, взяв тепло от ДВС, так как соединен с мотором. При этом, в отличие от аналогичной процедуры с классической коробкой-автомат, переключать режимы не нужно. Это абсолютно ничего не дает применительно к вариатору.

https://youtube.com/watch?v=vTozfo0DXdk

Последствия эксплуатации авто с перегревом CVT

Небольшое повышение температуры пагубно сказывается на свойствах масла. Оно рассчитано под определенный режим работы и в худшем случае утрачивает свои характеристики. На СТО специалисты обычно берут ATF на пробу, сливая примерно 50 мл жидкости. Этого количества материала достаточно для постановки диагноза: темный цвет и запах горелого укажут на перегрев CVT. Если закрыть глаза на перегрев и продолжать спокойно ездить за рулем автомобиля, нужно быть готовым к скорому капитальному ремонту. В первую очередь выходят из строя соленоиды и фрикционные диски. Довольно часто перегрев становится причиной нарушения геометрии гидроплиты. Подобные поломки устраняются с большими финансовыми затратами, обычно водители подыскивают контрактные агрегаты.

Способы охлаждения вариатора

В 2010 году производители CVT произвели изменение конструкции, как оказалось, в худшую сторону.

Во-первых, исходя из экологических соображений, программно были занижены обороты холостого хода двигателя с 700 до 575, что повлияло на давление масла в вариаторе. Это сильно сказалось на ресурсе работы вариатора и появлении неприятной вибрации кузова.

Во-вторых, фирма-производитель посчитала, что охлаждение вариатору не требуется и убрала радиатор охлаждения вариатора. Надо сказать, что он был установлен очень неудобно – под левым подкрылком переднего колеса. Туда постоянно летела грязь из-под колеса, и он быстро забивался мусором. Наличие агрессивных химических составляющих реагентов разъедало материал радиатора.

К сожалению, езда по японским дорогам непохожа на езду по российским. Отсутствие радиатора привело к повышению температуры масла в вариаторе. Агрессивная езда, пробки еще больше усугубляют эту проблему. Решение одно – ставить дополнительный радиатор. Желательно выбрать ему подходящее место.

Почему происходит перегрев

Чаще всего такое случается по нескольким причинам, в которых бывают виноваты невнимательные автовладельцы:

Из-за несвоевременной смены ATF жидкости. Ресурс самых качественных составов не может превышать 150 000 км. Жидкость ATF рекомендуется менять с периодичностью в 100 000 км. Если речь идет о современной АКПП, то лучше сократить это значение до 80 000 км. Также многое зависит от стиля езды. Если автовладелец предпочитает давить педаль газа «в пол», часто ездит в заносе, использует тяжелый прицеп или буксирует авто, то замена трансмиссионного масла производится через 50-60 000 км.

Из-за прогорающих присадок. Это приводит к образованию особых соединений, которые под влиянием повышенных температур или нагрузок начинают взаимодействовать с металлическими частями, образуя на них пленку сульфида железа и различные отходы горения. Если хочется продлить ресурс рабочей жидкости, то лучше приобретать синтетические масла (стоят в несколько раз дороже) обладающие улучшенными противоизносными и противозадирными качествами.
Из-за повышенных нагрузок на авто. При приобретении авто рекомендуется сразу узнать его точный вес и насколько крупные прицепы или машины можно на нем буксировать. Если буксируемый объект превышает стандартные требования, то это легко может спровоцировать перегрев и быстрый износ коробки передач. Разумеется, если речь идет о внедорожниках, то они могут спокойно перевозить прицепы или ТС весом до 2 тонн. Однако даже при этом масло АКПП будет перегреваться (возможно, в меньшей степени, но негативное влияние все равно будет). Однако если речь идет о легковушке, то нужно проявить особую внимательность.
При пробуксовке. Если авто на высоких оборотах начинает пробуксовывать на льду, в снегу или грязи, то это, безусловно, приведет к сильному перегреву
Некоторые выполняют такие манипуляции на асфальте намеренно, чтобы привлечь к себе внимание, однако такое «шоу» может закончиться плачевно для АКПП. В коробке передач будет происходить сильнейший нагрев, провоцирующий подгорание фрикционных дисков.
При возникновении проблем с радиатором КПП
Если он забился пылью, грязью, пухом, мошками и прочим, то не сможет справляться со своей основной функцией – охлаждать трансмиссионную жидкость

Поэтому важно запомнить, что радиатор нужно чистить не реже одного раза в год. Нередко производители авто совмещают охлаждающий элемент для двигателя и коробки передач

Такой «совместный» радиатор не всегда справляется со своей задачей. Поэтому многие устанавливают дополнительный элемент для охлаждения только АКПП.

Из-за агрессивной езды. Если в автомобиле установлена автоматическая коробка (особенно, когда речь идет о старых или слишком дешевых автомобилях), то не стоит выполнять резких виражей, вдавливая педаль газа «в пол», уходить в дрифт и заниматься прочими манипуляциями, которое легко могут привести к перегреву. В некоторых машинах есть специальный датчик, который уменьшает подачу бензина при слишком агрессивной езде. Он предусмотрен для того, чтобы ограничивать скорость вождения и тем самым сохранить жизнь водителя, а для того, чтобы у АКПП было время «переварить» выжимаемый крутящий момент.

Независимо от причин перегрева «автомата» ни в коем случае не стоит эксплуатировать авто в таком состоянии. Лучше всего вызвать эвакуатор, так как смена всей коробки обойдется намного дороже. В будущем стоит внимательнее следить за состоянием АКПП, проверять ее на наличие возможной течи, уточнять «свежесть» масла и то, насколько качественно работает система охлаждения. Нужно беречь свой автомобиль и не «заставлять» его работать с экстремальными нагрузками, если он никак не предназначен для подобного.
