Почему не работает парктроник: основные причины и неисправности

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Особые радары

Опыт показывает: наличие большого количества датчиков обеспечит высокоточность изделий

Брендовые модели в тренде, так что рекомендуется обращать внимание на имя изготовителя, знакомиться на форумах с опытом других участников движения. На рынке предлагаются особенные модели – парковочные радары на 8 датчиков, расширяющие обзорность на 100 %

В некоторых иномарках уже предусмотрен такой механизм, так что покупать отдельно не понадобится. К таковым относятся варианты Park Master8FJ-27, Phantom DP 8Z и др. В них предусматривается LCD-дисплей, звуковая индикация на русском языке, интересная подсветка, форма, придающая особый шарм авто. Модели позволяют быстро поставить автотранспорт на стоянку без эксцессов. В продаже предлагаются накладные модели, устанавливаемые без посторонней помощи.

Как избежать проблем с датчиками

Как показывает практика, чаще всего парктроники перестают работать из-за неисправности со стороны сенсоров. Не мудрено, ведь они располагаются снаружи кузова и постоянно подвергаются воздействиям факторов внешней среды.

Если вы хотите продлить срок эксплуатации своего парковочного радара, следите за чистотой всех его элементов, протирайте от пыли и грязи, просушивайте, если они промокли. Попросите автомойщиков не направлять в область расположения парктроников мощный напор воды. Контролируйте герметичность мест соединений датчиков с бамперами.

Периодически проверяйте целостность и общее состояние проводки. Почаще вытирайте пыль с управляющего блока. Эти нехитрые, на первый взгляд, действия, помогают существенно продлить жизнь любого парковочного радара. Обращайтесь с техникой бережно!

Сторонние причины неисправностей

нарушение элементарных правил эксплуатации;
использование некачественного топлива из-за чего машина глохнет;
непостоянство обслуживания;
неквалифицированная диагностика;
не горит лампа «чек», показывая некорректные данные;
установка неправильных конструктивных элементов, включая свечи, высоковольтные провода и т.д.;
механические повреждения в результате воздействия внешних факторов;
воздействие неблагоприятных погодных условий.

Пропуски системы при включении зажигания, после чего глохнет двигатель, возникают в большинстве случаев из-за неисправности или несовместимости свечей. Благодаря тому, что потребитель может в открытом доступе приобрести новые элементы, данная проблема устраняется довольно легко и быстро и не доставляет значительных проблем.

Важно: для автолюбителей крайне позитивным является факт того, что большинство неисправностей ушло в прошлое вместе с контактной системой зажигания, что обуславливалось низким качеством обслуживания

Поэтому, при покупке старого автомобиля на это стоит обращать особое внимание

К тому же, некоторые проблемы могут быть диагностированы благодаря внешним признакам, очень похожим на проблемы топливных систем или дефекты впрыска. Именно поэтому необходимо проводить диагностику выключения данных элементов в совокупности, если не включается или не выключается зажигание.

Как обезопасить себя от поломок?

Периодически следует проверять датчики и блок управления на наличие загрязнений и жидкости и вовремя её удалять. Если вместо датчиков стоят металлизированные ленты, то проверять наличие влаги и грязи нужно и под ними.

Важно также строго следовать инструкциям в процессе установки, а также эксплуатации акустической парковочной системы. После установки необходимо правильно её настроить

Точное соблюдение инструкций, правильный уход за системой будут способствовать безаварийной работе парковочного радара в течение многих лет.

Пути решения

Итак, мы перечислили основные причины, из-за которых часто глючит парктроник. Теперь обозначим все возможные пути решения:

Чтобы сенсоры работали, их нужно почистить, внешне и изнутри. Для этого придется выполнить демонтаж, предварительно, сняв бампер. Датчики протирают мягкой ветошью, просушивают, удаляют наждачной бумагой следы окиси, наросты. Чтобы освободить локаторы от наледи, загоните авто в теплый бокс, и хорошенько просушите элементы (демонтаж не нужен).

Чтобы восстановить изоляцию в местах врезки, когда будете вставлять сенсоры назад, используйте герметик.
При подозрении на перекос или нарушение устойчивости крепления, следует отрегулировать посадку датчиков.
Если вы поняли, что датчик не работает по отобразившемуся на экране коду, придется обращаться в сервисный центр.
Блок управления, а также монитор, зуммер или LED-дисплей можно разобрать, очистить мягкой щеточкой от пыли, зашкурить места видимых окислений наждачной бумагой. Нелишней станет сушка устройства в теплом помещении;

Хорошенько изучите настройки гаджета, снизьте порог чувствительности мануально, откалибруйте точность;
Если парктроник перестал работать после замены аккумулятора, попробуйте выполнить сброс настроек гаджета до заводских. Еще один нехитрый выход – отключение/подключение аккумулятора. Этот метод на удивление часто работает – системные ошибки бесследно исчезают.
Если электронный блок после всех произведенных манипуляций по-прежнему не работает, увы, обращения к квалифицированным мастерам не избежать. Они произведут ремонт или замену датчиков.
Если вы пришли к выводу, что парковочный радар не работает из-за проводки, придется проверить все кабели. Прозвонить мультиметром каждый проводок от сенсора к блоку управления, а также кабеля от блока к фарам. При необходимости, проводку полностью реставрируют.

Причины неисправности камер видеонаблюдения и способы устранения

Причины выхода из строя камер видеонаблюдения могут быть самыми разными. Перечислим основные из них:

Заводской брак — камера изначально может иметь дефект, который послужит причиной быстрой ее поломки.
Ошибки при проектировании системы видеонаблюдения, когда будет выбран неправильный тип камеры или же место ее установки;
Непрофессиональное выполнение монтажных работ при которой камере могут быть нанесены механические повреждения либо же она неправильно установлена и получает природное воздействие (дождь, снег, прямые солнечные лучи);
Нарушение правил установки прочего оборудования системы видеонаблюдения;
Невыполнение планового технического обслуживания, редкое ТО, ТО для галочки все это приводит к поломкам камер;
Работа видеокамер на износ, когда ее ресурс полностью выработан;
Поломки из-за внешних факторов, действий хулиганов, преступников либо неблагоприятных природных воздействий;

Итак, камера вышла из строя. Для того, чтобы определить причину, по которой произошла поломка,нужно провести диагностику. Проверьте подачу питания, силу тока и напряжение. Лучше всего подключить камеру к тестовой системе. Для аналогового видеонаблюдения используется специальный мобильный тестер, для цифрового наблюдения — обычный компьютер. Проверьте подачу видеосигнала и отображение IP-камеры в локальной сети.

Далее смотрим, если на камере видеонаблюдения запотел объектив, нужно аккуратно вскрыть корпус и просушить детали. После просушки камера снова собирается, места соединений нужно покрыть герметической смазкой, чтобы влага больше не проникала внутрь видеокамеры.

Это так сказать самая незначительная причина выхода из строя видеокамер, которую легко устранить. Что касается других причин, то их достаточно много. Перечислим основные:

Перебои электропитания;
Поломка радиоэлементов;
Сбой настроек фокуса камеры;
Выход из строя микрофона;
Нарушение в работе режимов съемки.
Повреждение платы питания ;
Отпаивание контактов платы видеокамеры;
Разрыв кабеля;
Разрыв цепи видеовыхода;
Замыкание контактов;
Перегрев микросхем.

Большинство вышеперечисленных причин выхода из строя видеокамер происходят из-за импульсивных помех в видеокамере или сети, а также из-за перепадов напряжения. Такие перепады достаточно легко устранить, устанавливив специальные стабилизаторы напряжения.

Если же видеокамера ослепла да еще и не отвечает на запросы, то скорее всего перегорела электронная плата управления или же повреждены соединительные кабели. Обе поломки можно леко устранить, заменив поврежденные детали.

Если видеокамера загружается и на мониторе высвечивается меню управления, но при этом изображение с камер не поступает, значит произошло выгорание матрицы. Матрица сделана в виде моноблока, и ее также легко заменить самостоятельно.

Если же на мониторе не появляется ни меню, ни изображение, но оборудование принимает запросы, то проблема заключается в работе цепи видеовыхода. Исправляется данная поломка заменой нужной платы.

Если устройство видеонаблюдения постоянно перезагружается или выключается, вскорее всего происходит перегрев микросхем. Нужно выявить причину перегрева и устранить ее.

Если у вас видеокамеры с поворотным механизмом, то здесь причин поломки камер добавляется. Это может быть износ шестерен поворотного механизма, загрязнение контрольного датчика, сбой в работе программы отвечающей за поворот механизма. Если причина поломки — прошивка, ее можно обновить. Если поломка механическая — то нужно произвести замену вышедших из строя деталей.

Часто проблемы возникают из-за несовместимости прошивки механизма с программным обеспечением. Исправить это можно установив нужную программу для видеонаблюдения или обновив ее. Ни в коем случае не обновляйте самостоятельно заводскую прошивку устройства. Доверьте это дело специалистам, иначе можно наломать дров.

2017-11-20T19:57:55+03:0020, Ноябрь, 2017|Обслуживание систем безопасности|

Распространенные причины

Неисправности парктроника случаются по причине сбоя в работе основных компонентов устройства.

Не работают датчики

Ультразвуковой датчик мог загрязниться. Он крепится снаружи, поэтому на него легко могла налипнуть грязь, пыль, лед, снег. Чувствительность гаджета могла снизиться. А еще, наледь на сенсоре является частой причиной ложных срабатываний или ситуаций, когда парктроник не выключается. Система распознает лед, как потенциальный объект столкновения, причем, расположенный опасно близко, поэтому и истошно вопит, честно выполняя свою задачу.
В места врезки сенсоров, из-за нарушения герметичности и изоляции, могла попасть вода или влага. Причиной может стать износ, небрежная эксплуатация или, даже, слишком интенсивная мойка кузова. Вода могла стать причиной замыкания проводки или полного вывода устройства из строя.
Вспомните, не ударяли ли вы корпус авто в местах размещения парктроников. Они могут не работать из-за механического повреждения, перекоса, проваливания внутрь места врезки.
Проблема с парктроником может возникнуть по причине неустойчивого крепления, когда датчики болтаются в корпусе.
Также не стоит исключать и вариант наличия заводского брака. Хорошо, если проблема проявилась сразу. Хуже, если парковочный радар работал, но вдруг перестал. В этом случае установить в качестве причины заводской брак, будет крайне сложно.

А еще, об «умершем» датчике может свидетельствовать сообщение на экране индикатора «ошибка парктроника Е1». Коды ошибок смотрите в руководстве по эксплуатации своего автомобиля, в разделе парковочного ассистента (у разных брендов называется по-разному, но похоже). Например на Volvo появляется надпись «Park Assist Service Requ 106».

Причина в блоке управления

Почему еще парктроники не работают? Возможно, сломался блок управления.

Если устройство имеет опцию самодиагностики, оно само обнаружит данную проблему и выдаст на дисплей соответствующее уведомление. Если такой функции нет, проверьте парктроник самостоятельно в домашних условиях. Это не сложно.
Внутрь аппарата могла попасть пыль или влага. В сырое время года блок управления мог отсыреть изнутри, в результате чего окислились элементы платы микросхемы;
Неисправный парктроник, иногда таковым не является. Возможно, он работает, но вы выставили в настройках слишком высокий порог чувствительности. Вот индикатор и пищит на каждое дуновение ветра или некорректно определяет расстояния;
Парктроник отказал по причине сбоя в электронных «мозгах» устройства;
Если у вас не работает дисплей парктроника или не пищит зуммер, проверьте проводку. Возможно, причина в том, что где-то отошли контакты. Также не стоит исключать вариант поломки данного элемента из-за естественного износа, проникновения внутрь грязи, влаги, механического воздействия.
Если монитор не показывает расстояние, но звук при этом есть и парктроник мигает, ищите причину в работе дисплея.
Если вы обнаружили, что парктроник не работает после замены или полной разрядки аккумулятора, вероятно, из-за недостатка питания в компьютер парковочной системы «проникла» системная ошибка.

Не работает проводка

Если ваш парктроник внезапно перестал пищать, начинать искать, в чем причина, следует с проводки. В каком-то месте мог произойти обрыв или перебой. В числе других причин – отошли или окислились контакты, сорвалась изоляция, оборвался основной кабель питания.

Если парктроники не работают и не включаются при включении, конкретно, задней передачи, вероятно оборвался провод, который питает систему от огней заднего хода. Аналогичная причина могла приключиться и с кабелями, ведущими к поворотникам или стоп-огням (если не работает передний датчик).

Диагностика и варианты ремонта

Система должна реагировать на возникающее препятствие. Если этого не происходит, то первое, что стоит сделать – это очистить датчики или ленту от грязи и влаги. Они очень часто являются причинами нарушения работоспособности прибора.

Очистить нужно также и места, где они расположены. То есть внутреннюю часть бампера под лентой и гнезда, в которых установлены датчики. Не помогает – осматриваем приемопередающие устройства.

Если на металлизированной ленте нет повреждений, то причина неисправности ленточного парктроника, в других частях прибора.

Когда определили нерабочий датчик, то сначала его стоит просушить, возможно, в него просто попала влага. Если так, то после просушки он начнет работать в штатном режиме, если нет, вскроем его, возможно, что повреждена мембрана, ее можно заменить. Но доверить замену мембраны лучше мастеру, поскольку такая работа требует навыков.

Неисправность блока управления парктроника – это, наверно, самая большая беда этого устройства. Самостоятельно можно только визуально осмотреть прибор и проверить его на короткое замыкание. Чтобы осмотреть печатную плату прибора, нужно снять крышку.

Возможно, что при осмотре будет установлена и причина неисправности, например, налет грязи или пыли, или накипи. Накипь может свидетельствовать о пришедших в негодность радиодеталях, например, конденсаторах.

Наиболее распространенные неисправности и способы их устранения

Включен задний ход, а парктроник не подает сигнала. Возможно, что блок управления не подключен к питанию или неправильно смонтирована, нарушена проводка. В этом случае изменяем схему подключения, восстанавливаем целостность проводки. Обязательно проверяем надежно ли заземление блока.
Расстояние до помехи определяется неправильно. Возможно, что имеется загрязнение датчиков. Нужно почистить датчики.
Прибор часто срабатывает на несуществующие препятствия. Возможно, что парктроник настроен на высокую чувствительность или имеется загрязнение датчиков. Нужно провести перенастройку блока управления или почистить датчики.
Парктроник не определяет вообще никаких помех. Возможно, что прибор настроен на низкую чувствительность, опять же загрязнены датчики или помеха находится в так называемой мертвой зоне парктроника. Нужно или повысить чувствительность устройства, или почистить датчики, перестроить схему установки датчиков, добавить например, в существующую схему еще несколько штук.
У ленточного парктроника возникают такие же неисправности, что и у парктроника с датчиками. Может быть повреждена лента парктроника. Неисправности могут возникнуть и при загрязнении места расположения ленты. Встречаются неисправности соединительных проводов и блока управления парктроником. Действия при диагностике устройства и ремонте, собственно, такие же, как и при работе с другими типами парктроников.

Конструкция парктроника и принцип его работы

Основные конструктивные элементы ультразвукового парковочного датчика автомобиля:

Управляющий микропроцессорный модуль. Используется для получения и обработки импульсных сигналов, которые поступают от ультразвуковых контроллеров. Элемент является «мозгом» и центральным ядром системы парковки. Основное предназначение микропроцессорного устройства заключается в своевременном предупреждении водителя о наличии неисправностей.
Контроллеры, их количество отличается в зависимости от модели и класса устройства. Датчики используются для своевременного определения объектов и препятствий. Контроллеры выполняют передачу информации на микропроцессорный модуль. Установка элементов производится как сзади автомобиля, так и спереди. Действие контроллеров основывается на применении ультразвуковых импульсов.
Биппер. Звуковое устройство монтируется в салоне автомобиля. Оно располагается посредине центральной консоли, под зеркалом заднего обзора либо слева рядом с боковым зеркалом. Когда датчики обнаруживают препятствие, биппер воспроизводит предупредительный сигнал. Элемент может быть оснащен дисплеем, на который выводится расстояние в метрах или сантиметрах до препятствия.

Диагностика и способы ремонта

Основная функция парковочного радара – сообщить водителю о препятствии сзади либо спереди авто.

Если же устройство не издает никаких сигналов или выдает сигналы с ошибками, нужно разбираться в причинах и устранять их, но сначала стоит провести комплексную диагностику.

Проверка датчика

Если радар работал раньше, но вдруг перестал, первым делом проверяют состояние ультразвуковых сенсоров – они могут быть в грязи или пыли

При чистке датчиков уделяют внимание не только самим элементам, но и точке монтажа

Важно, чтобы крепления сенсора было надежным

Если очистка не дает результатов, то стоит убедиться в исправности элементов. Проверить это достаточно просто – водителю нужно включить зажигание, а затем коснуться пальцем каждого датчика. Если сенсор рабочий, то он будет вибрировать и трещать. Если ничего не трещит при касании пальцем, тогда сенсор меняется на новый. Иногда датчики можно отремонтировать.

Если с помощью пальца удалось определить, какой из сенсоров на бампере не работает, то прежде чем предпринимать более серьезные действия, стоит хорошо высушить элемент. Иногда после тщательной просушки датчики начинают работать. Если этого не случилось, то можно проверить элемент мультиметром.

Сенсор имеет электрические контакты – некоторые модели имеют два, а некоторые три контакта. Левый на большинстве элементов – «масса». Тестер переключают в режим измерения сопротивления. Один щуп подключают к «массе», а второй – ко второму контакту.

Если прибор показывает, что сопротивление больше ноля и не равно бесконечности, значит датчик находится в рабочем состоянии. Во всех остальных случаях датчик неисправен и требует замены.

С помощью мультиметра можно проверить также и проводку. Для этого выполняют проверку всех проводов, которыми датчик подключен к блоку управления. Если найден обрыв или другие неисправности электрической цепи, то нужна замена проводки для конкретного датчика.

Диагностика блока управления

Блок надежно защищен от влаги и грязи и очень редко выходит из строя– он устанавливается в салоне автомобиля, а вся проводка от датчиков подключена к нему с помощью проводов либо по беспроводной связи.

При возникновении неполадок можно извлечь печатную плату и ее визуально диагностировать – если видны поврежденные конденсаторы или резисторы, то их легко заменить доступными аналогами.

Проверка металлизированной ленты радара парковки

Что касается металлизированных лент, то все гораздо проще. Лента имеет простейшее если не примитивное устройство – сбои в работе могут возникать только по причине физических повреждений.

Весь процесс диагностики сводится к тщательному визуальному осмотру

Нужно обращать внимание даже на незначительные дефекты – царапины, трещины

Если целостность ленты не нарушена, тогда рекомендуется искать причины неисправностей где угодно, так как лента здесь ни при чем.

Что такое парктроники?

Прежде чем переходить к причинам поломок, кратко рассмотрим, что из себя представляет устройство.

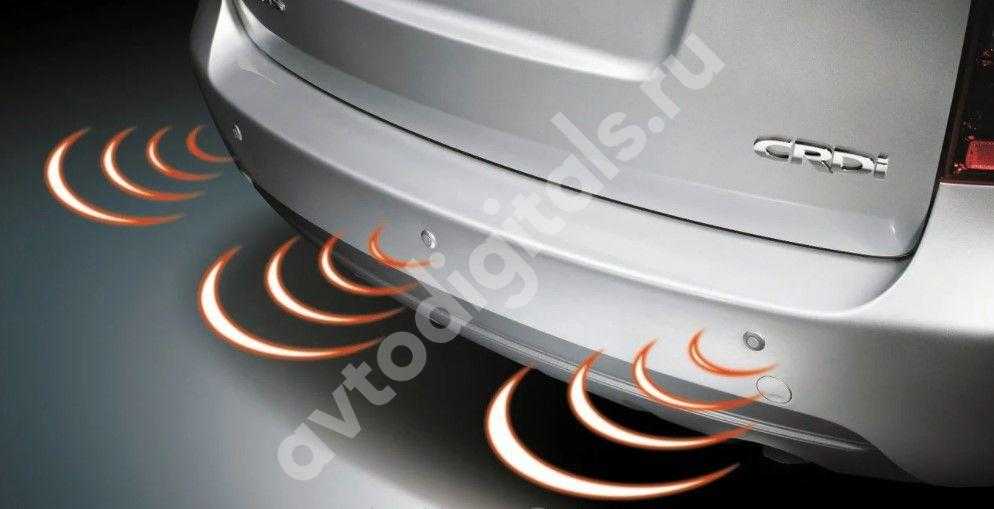

Парктроники или парковочный радар – это система бесконтактных датчиков, ультразвуковых или электромагнитных, которая сканирует пространство в радиусе своей зоны чувствительности на наличие посторонних объектов. При обнаружении последних начинает работать звуковой индикатор, а, если комплект включает графический дисплей, расстояние до препятствия отображается на цветной сегментированной шкале. Так, парктроники позволяют водителю безопасно маневрировать автомобилем в условиях ограниченного пространства, в том числе, при движении задним ходом.

Устройство – нехитрое по комплектации. Есть несколько видов сенсоров: они бывают ультразвуковыми или электромагнитными. Вторые крепятся к магнитной ленте, выполняющей роль антенны, первые монтируются, каждый по отдельности. Кстати, электромагнитные датчики можно разместить с внутренней стороны кузова, а вот ультразвуковые должны располагаться снаружи, поэтому они требуют сверления в бампере отверстий.

Датчики размещают на переднем или заднем бампере авто (или комплексно), а провода от них тянут в салон к блоку управления. Там же устанавливают индикатор – зуммер (звукоизлучатель), LED-дисплей (с графической шкалой) или ЖК-монитор. Электронный блок соединяют кабелем с фонарями заднего хода (для подключения задних парктроников) и лампами стоп сигнала или поворотников (для передних сенсоров).

Вот и все. Парковочный радар работает автоматически, как только рычаг коробки переводится в режим движения задним ходом, или скорость движения машины снижается ниже 20 км/ч.

Далее, давайте рассмотрим основные причины, почему такой простой механизм, как парктроник, перестал работать.
